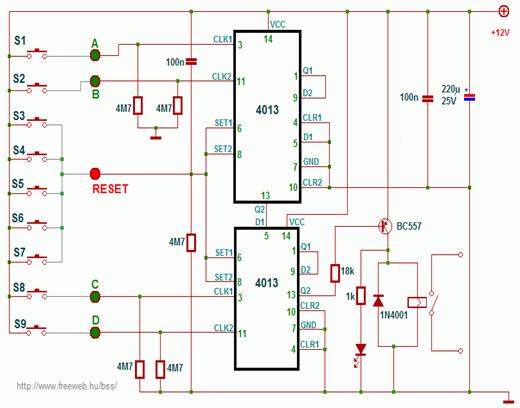

Schema electrica doua ic-uri 4013

Functionare pe scurt

In inima acestei schema sunt cele doua ic-uri 4013, aceste ic-uri sunt special pentru aceste functii avand fiecare cate doua intare clk1 si clk2 la care daca primeste cate un inpuls

la fiecare clk deschide .Asadar avand doua ic uri 4013 putem sa obtinem un cod de 4 cifre la care si ordinea conteaza.Aceste ic-uri au cute doua intrari de reset in schema numite set1 si set2 daca primeste un inpuls la oarecare dintre aceste intrari de reset se sterge ic uri si revine la starea initiala asa dar codul trebuie tastat din nou de la incseput.Alimentarea schemei se poate face intre 5 . .15v.

Dupa aplicarea unui inpuls pe intrarea de clk1,2 la fiecare ic 4013 adica dupa apasarea butoanelor s1,s2,s8,s9 la iesirea q2 celui de al doilea ic apare o tensiune de aproximativ 0,6-0.8 v care se aplica la baza tranzistorului bc 557 care la randul lui deschide ,si comanda releul.

Avantajele:

codul este format din 4 cifre la care conteaza si ordinea.

-nu necesita foarte multe componente.

pretul componentelor nu este mare

-este destul de usor de realizat dar la fel de efficient

Dezavantajele:

este putin mai greu de realizat cablajul imprimant datorit celor doua ic 4013

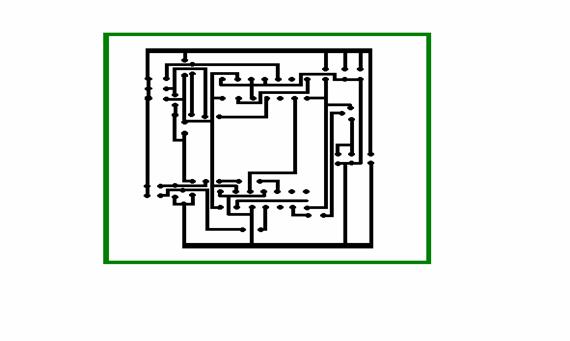

2.)Realizarea cablajului imprimant:

Dupa ce am facut rost de fiecare component ,cu mare atentie am realizat desenul cablajului impimant in care tineam cont de urmatoarele criterii:

-placa ,cablajul san u fie supraaglomerat,dar totusi san u fie prea mare

-folosind doua integrate de 14 picsoruse era necesar ca sa evit aglomerarea si cu mare atentie si ca sa facem legarea picoarelor correct

-se face proiectarea cu grija ca picioarele se se intre in gaurile din acest motiv este necesar ca sa avem componentele inainte de ce sa facem proiectarea

-componentele sa se stee in placa or vertical ori orizontal pentru ca sa aiba o estetica mai frumoasa

Memoriul de calcul

1.)Calculul tensiunii transformatorului dupa redresare:

UMAX=. U →

UMAX=.14→

UMAX=19,74V

2.)puteri absorbite:

P1:puterea absorbita de seif in momentul in care zavorul nu este deschis

I1:curentul masurat de catre mine 65mA

U=8 V

P1=U.I1→

P1=8.0,065→

P1=0,52W

P2=puterea absorbita cand si zavorul intra in functiuna

I2= curentul masurat de catre mine 1,1A

P2=U.I2→

P2=19.1,1→ curentul masurat de catre mine

P2=20,9W
