APARATE DE MASURAT SI CONTROL PENTRU MASURAREA PRESIUNII FLUIDELOR

Pentru masurarea presiunii fluidelor se folosesc urmatoarele aparate de masurat:

-manometre cu membrana de separatie ;

-manometre cu resort tubular ;

-traductor pneumaticde presiune ;

-manometru diferential cu tub in forma de U.

MANOMETRE

Manometre cu carcasa din otel Manometre cu carcasa si

si burdon din alama buradon din otel inox

Manometre cu carcasa si burdon din Manometre cu capsula

din otel inox si 1,2,3 sau 4

contacte electrice

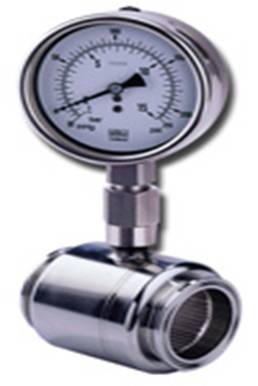

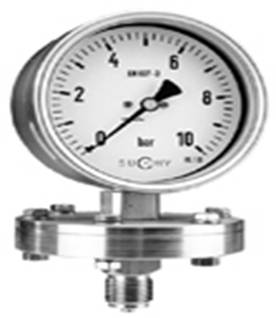

Manometrele cu membrane de separatie de diverse dimensiuni si materiale constructive.

Manometre diferentiale

MEMBRANE DE SEPARATIE PENTRU APARATE

In ideea de a izola elementul de masurare al manometrelor, traductoarelor sau presostatelor de medii corozive, vascoase sau fluide cu sedimente, este necesara introducerea unei astfel de membrane de separatie care este confectionata din materiale speciale.

  Aceste membrane sunt folosite in industria chimica si petrochimica, industria alimentara, industria celulozei si hartiei, industria farmaceutica.

PRESOSTATE

Variante diverse, acoperind o gama larga de presiuni, presiuni diferentiale sau vacuum, inclusiv variante

„anti-ex”.

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

5. RACORDAREA INSTALATIILOR INTERIOARE LA RETELELE EXTERIOARE DE ALIMENTARE CU APA

Instalatiile interioare din cladiri reprezinta un ansamblu de conducte si accesorii care preiau apa din conducta publica si o transporta pana la punctele de consum. Orice cladire este legata la conducta publica prin conducta de bransament.

Un bransament poate alimenta o cladire sau mai multe ( ansamblu de cladiri)Pe conducta de bransament se monteaza :

robinet – vana de concesie – pentru intreruperea alimentarii cu apa in caz de nevoie ;

blocul apometrului – apometru , vane - pentru inregistrarea consumului de apa .

Apometrul este un contor care masoara debitul de apa - poate fi montat in subsol sau intr-un camin special de apometru care se poate situa atat in interiorul cladirii, cat si in exterior.

Bransamentele se executa din :

teava de plumb pt. presiune , cositorite sau sulfatate la interior ( D = 20 ..30 mm)

teava de otel zincat ,tevi PVC rigid tip G, tuburi de azbociment , tuburi de fonta de presiune ( D = 50.. 100mm ) .

-se monteaza ingropat sub adancimea de inghet ( 0,8 .. 1,5 m)

Montare : mufe , flanse , sudare , insurubare .

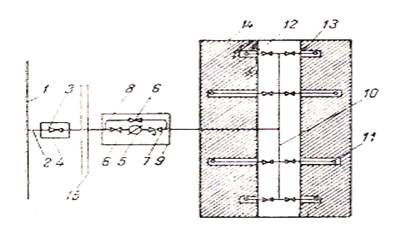

Bransamentul unei instalatii interioare la reteaua exterioara de alimentare cu apa

1.conducta publica ; 2. bransament ; 3. vana de concesie ; 4.caminul vanei de concesie ; 5. apometru ; 6. robinet de inchidere ; 6. robinet de inchidere si golire ; 7. conducta de ocolire; 8. camin apometru ; 9. conducta principala de distributie; 10.coloane ;11. canal tehnic ; 12. canal nevizitabil;13. cladire ; 14. limita de proprietate .

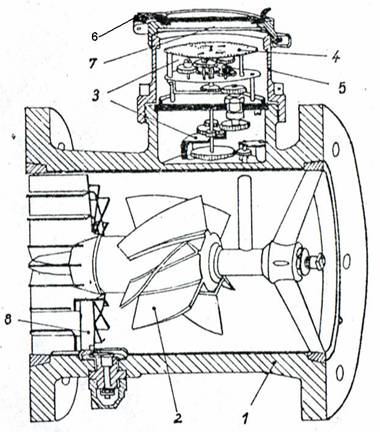

APOMETRUL

Contor apaZENNER

Elemente componente:

1- Corpul a carui forma difera in functie de constructie este prezentat cu doua orificii pentru intrarea si iesirea lichidului;

2- Organul masurator este o roata cu palete sau o elice;

3- Mecanismul de transmitere este constituit dintr-un ansamblu de roti dintate si are rolul de a demultiplica si de a transmite rotatia organului masurator la mecanismul de integrare;

4- Mecanismul de integrare este format dintr-un cadran ce are indicatoare sau role cu cifre;

5- Capul de inchidere este prevazut cu capacul 6 si un geam de protectie al cadranului 7;

8- Dispozitivul de reglare modifica viteza lichidului si deci cantitatea de apa trecuta prin contor.

Functionarea apometrului

Este un aparat de tip integrator, adica insumeaza valori partiale ale debitului (cantitatea de lichid ce trece printr-o conducta in unitate de timp)

Clasificarea apometrelor

1) Contoare volumetrice

2) Apometre de viteza

contoare cu mecanism uscat;

contoare cu mecanism inecat.

3) Dupa dispozitia axului organului masurator

Cu axul pe directia curentului de lichid;

Cu axul in lungimea curentului de lichid.

4) Dupa felul organului masurator

Cu palete;

Cu elice.

5) Dupa temperatura fluidului masurat

Apometre de apa rece;

Apometre de apa calda.

Contoare de apa rece

Contoare cu morisca actionata unijet;

Contoare cu morisca actionata multijet;

Contoare cu morisca Woltmann

Contoare cu morisca actionata unijet

Contoarele unijet sunt utilizate pentru masurarea consumului de apa, remarcandu-se printr-o sensibilitate ridicata.

In figura alaturata este prezentat schematic, elementul primar al contorului, remarcandu-se actionarea individuala a fiecarei palete a moristii 1 si rotirea axului 3 proportional cu valoarea debitului de apa.

Legenda: 1-morisca; 2-carcasa elementului primar; 3-axul moristii

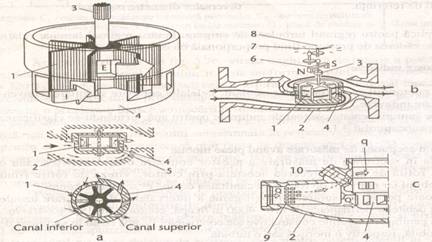

Contoare cu morisca actionata multijet

1-morisca; 2-carcasa; 3-ax morisca; 4-pahar cu ferestre; 5-placa separatoare; 6-cuplaj magnetic; 7-mecanism de transmitere; 8-ac indicator; 9-filtru; 10-dispozitiv de ajustare (din exterior) a caracteristicii contorului.

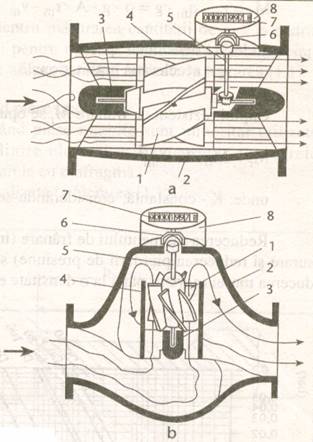

Contoare cu morisca Woltmann

Acestea sunt contoare cu turbina actionata total si asigura masurarea debitelor mari de apa.

1- elice; 2- carcasa; 3- lagar; 4- tub 5- tija; 6- cuplaj magnetic; 7- totalizator mecanic; 8- cadran.
