Procedura de montare / instalare a cazanelor de apa calda de fonta / arzatoare pe gaz



Procedura de montare / instalare a cazanelor de apa calda de fonta / arzatoare pe gaz



PROCEDURA DE MONTARE / INSTALARE A CAZANELOR DE APA CALDA DE FONTA / ARZATOARE PE GAZ

Puterea Termica ≤ 300 kW



  1. SCOP

1.1            Prezenta procedura are ca scop prezentarea operatiilor si modalitatilor controlabile si repetabile de efectuare a lucrarilor de montare / instalare la toate categoriile de centrale termice „de pardoseala” cu corpul sub presiune format din elementi de fonta si cu arzatoare de gaz atmosferice, tiraj natural ;



1.2            Procedura are un nivel de generalitate axandu-se pe descrierea unui model reprezentativ, conventional, si de aceea face trimiteri in toate sectiunile si la obligativitatea consultarii documentatiilor specifice de instalare / montare elaborate de producatori pentru fiecare model de centrala termica de fonta;

1.3            Procedura permite controlul de conformitate cu specificatiile tehnice si reglementarile normative in mod organizat, sistematic, repetabil si documentat la definitivarea lucrarilor de montare / instalare si la inceputul lucrarilor de punere in functiune si / sau service;


  1. DOMENIU DE APLICARE

2.1            Procedura generala se aplica la toate lucrarile de montare / instalare a centralelor termice „de pardoseala” alcatuite din elementi de fonta, dotate cu arzatoare atmosferice, puterea termica mai mica sau egala cu 300 kW si tiraj natural (combustibili utilizati: gaz natural sau GPL)

2.2            Procedura poate fi extinsa, cu adaptarile corespunzatoare, si la montarea altor tipuri de aparate consumatoare de combustibili gazosi asimilabile cu centralele termice de fonta descrise la pct.2.1.

2.3            Procedura se aplica diferentiat, pentru fiecare tip de aparat in parte, conform Manualului de instructiuni de instalare elaborat de producatorul fiecarui tip de centrala „de pardoseala” din elementi de fonta, dar are caracteristici comune pentru toate tipurile de aparate deoarece integreaza in structura ei, in afara de operatiunile specifice de montare instalare, si verificari comune obligatoriu de executat indiferent de tipul aparatului consumator de combustibili gazosi care se monteaza / instaleaza.

2.4            Procedura are doua faze distincte: cea de montare la punctul de lucru a elementilor cazanului (asamblare la locul de functionare) si cea de instalare a cazanului gata asamblat, pe pozitia / amplasamentul pe care acesta urmeaza sa functioneze.


  1. DOCUMENTE DE REFERINTA

3.1     H.G. nr. 453/2003 privind stabilirea conditiilor de introducere pe piata pentru aparatele consumatoare de combustibili gazosi

3.2     Ordinul ministrului industriei si resurselor nr. 397 din 22 august 2002 privind aprobarea Prescriptiilor tehnice PT A1 – 2002.

3.3     STAS 7132/86 – Instalatii de incalzire centrala.Masuri de siguranta la instalatiile de incalzire centrala cu apa calda.

3.4     STAS 3417/85 – Cosuri si canale de fum pentru instalatii de incalzire centrala. Prescriptii de calcul termotehnic.

3.5     PT C9 - 2003 – Prescriptii tehnice pentru proiectarea, executia, montarea, instalarea, exploatarea, repararea si verificarea cazanelor de abur de joasa presiune si a cazanelor de apa calda.

3.6     I.6/98 – Normativ pentru proiectarea si executarea sistemelor de alimentare cu gaze naturale.

3.7     I.6-1/98 – Normativ pentru exploatarea sistemelor de alimentare cu gaze naturale.

3.8     I.13/94 - Normativ pentru proiectarea si executarea instalatiilor de incalzire centrala.

3.9     I.13-1/96 - Normativ pentru exploatarea instalatiilor de incalzire centrala.

3.10          I.31/99 - Normativ pentru proiectarea si executarea sistemelor de alimentare cu gaze petroliere lichefiate ( G.P.L ).

3.11          I.33/99 - Normativ pentru exploatarea sistemelor de alimentare cu gaze petroliere lichefiate ( G.P.L ).

3.12          PT A1-2002 Prescriptie Tehnica pentru utilizarea aparatelor consumatoare de combustibili gazosi;

3.13          Documentatii tehnice ale aparatelor consumatoare de combustibili gazosi.


  1. ABREVIERI

Aparat CCG – Aparat consumator de combustibili gazosi

SR - Standarde Romane

ANRGN – Autoritatea Nationala de Reglementare in Domeniul Gazelor Naturale

HG - Hotararea Guvernului Romaniei

MEC (Ministerul Economiei si Comertului) fost MIR – Ministerul Industriei si Resurselor

OG – Ordonanta Guvernului Romaniei

PIF – Punere In Functiune

PT – Prescriptie Tehnica

SP – Supravegherea Pietei

RTSISCIRResponsabil Tehnic cu Supravegherea, Verificarea si Certificarea conformitatii lucrarilor (propus pentru autorizarea ISCIR conform PT A1-2002)

AS – Administratorul Societatii

RAC – Responsabilul cu Asigurarea Calitatii

PTEx – Personal Tehnic de Executie

DG Director general / Asociat al Societatii


PVPPFL = Proces Verbal de Predare – Primire a Frontului de Lucru

PVT Proces Verbal de Trasare

PVP Proces Verbal de Probe (proba de presiune hidraulica)

PVRC Proces Verbal de Receptie si Calitativa (aplicabil si pentru lucrari ascunse - ce vor deveni ascunse la finalizarea lucrarii - )

Cl = Client / Beneficiar / Utilizator final

Ex = Executantul lucrarii

Pr = Proiectant de specialitate

ISCIR = ISCIR INSPECT


  1. DEFINITII

5.1     accesibilitate pentru intretinere si utilizare insusire (caracteristica) a aparatului de a permite utilizatorului final sau personalului de specialitate accesul la piesele componente in timpul utilizarii si intretinerii, fara a conduce la situatii care pot provoca prejudicii sau raniri ale acestora.

5.2     activitate de instalare ansamblu de operatiuni de pozitionare a aparatului la locul de functionare, de fixare a acestuia in / pe pozitia de functionare si de racordare a acestuia la circuitele tehnologice de apa, aer, combustibil, evacuare gaze arse, energie auxiliara (electrica, pneumatica sau hidraulica), circuitele tehnologice ale „consumatorilor” / retelei de consum. Aceasta activitate se poate efectua numai de catre un agent economic autorizat de ISCIR.

5.3     activitate de montare ansamblu de operatiuni de asamblare, la locul de functionare, a aparatelor consumatoare de combustibili gazosi, la care prin proiect se permite livrarea pe subansamble. Aceasta activitate implica efectuarea unor operatiuni asimilabile celor de la producator (de exemplu in sectia de montaj final). Unele din operatiunile activitatii de montare aparate pot necesita autorizare din partea ISCIR (sudarea, brazarea si alte procese speciale). Cuplarea arzatorului la aparatul consumator de combustibili gazosi pe care il deserveste este o activitate de montare. Aceasta activitate se poate efectua numai de catre un agent economic autorizat de ISCIR.

5.4            autorizatia de montare/instalare – document emis de ISCIR prin care se atesta exclusiv capabilitatea tehnica a unui agent economic de a efectua activitatea de montare, definita la pct. 1.4.3, si /sau instalare, definita la pct.1.4.2, si de a garanta utilizatorului final rezultatele acestora. Prin acest document i se da utilizatorului final increderea in prestatorul de specialitate. Acest document, emis de ISCIR, nu confera instalatorului dreptul de a efectua punerea in functiune si service-ul aparatului.

5.5            instalator agent economic, autorizat de ISCIR, care executa instalarea aparatului la locul de functionare de la utilizatorul final precum si racordarea aparatului la instalatiile conexe (de alimentare cu combustibil, cu aer de ardere, cu apa, cu energie electrica si de evacuare a gazelor arse). Daca detine si autorizatie de punere in functiune, instalatorul poate efectua si punerea in functiune si reglarea aparatului.


  1. RESPONSABILITATI

6.1. Responsabilul Tehnic cu Supravegherea lucrarilor ( propus pentru autorizarea de catre ISCIR conform PT A1-2002)

intocmeste programul de derulare a tuturor fazelor de montare / instalare

intocmeste, impreuna cu seful de echipa si referentul tehnic, specificatii concrete pentru detalii de verificare a conformitatii executiilor lucrarilor de montare / instalare,

asigura pentru seful de echipa mijloacele tehnice (aparatura, echipamente si dispozitive de masurare si control) pentru executarea verificarilor cu acuratetea necesara;

Semneaza rapoartele si fisele de verificari


6.2 Sef de echipa

intocmeste desfasuratorul operatiunilor de montare / instalare si urmareste comparativ cu specificatiile Planului Calitatii si Programelor de verificari ale conformitatii montarii / instalarii ca sa fie parcurse toate etapele de verificare pentru dovedirea respectarii specificatiilor Proiectului, ale Manualelor de instalare furnizate de producator si ale Normativelor si prescriptiilor tehnice aplicabile

intocmeste fisele cu necesarul de aparatura, echipamente, dispozitive si alte mijloace de masurare si control necesare pe santier pentru executarea verificarilor de conformitate a lucrarilor de montare / instalare;

organizeaza si asigura conditiile pentru desfasurarea verificarilor si controalelor pe santier si asigura disponibilitatea si depozitarea corecta a mijloacelor de masurare si control la punctul de lucru,

face cunoscute subalternilor sai sarcinile referitoare la executarea lucrarilor cuprinse in desfasuratorul lucrarilor, si ii instruieste privind modul de indeplinire al acestora,

supravegheaza si dupa caz, executa lucrarile de verificare si control si asigura respectarea prevederilor proiectului, manualelor de montare/instalare ale aparatelor si echipamentelor, ale normativelor si prescriptiilor tehnice ISCIR aplicabile, precum si a detaliilor de executie.

6.3 Personalul de executie

executa operatiile de montare / instalare si de verificare a conformitatii acestora, care i-au fost repartizate de catre seful de echipa, respectand intocmai, programul de verificari si detaliile de executie si instructiunile verbale primite de la seful de echipa.


  1. RESURSE NECESARE

7.1. Resurse materiale

Dispozitive si aparatura de masura si control pentru:

Controlul dimensional;

Controlul vizual;

Masurarea presiunilor;

Controlul / masurarea parametrilor circuitelor electrice;



Detector de scapari gaze combustibile

Mijloace de executie:

Masina de gaurit cu percutie;

Trusa de chei fixe si reglabile;

Flex;

Trusa electricianului

Cleste de teava;

Menghina;

Trusa de filiere

Chei speciale pentru asamblarea elementelor de fonta

Dispozitive de ridicat si manevrat corpurile de fonta (yale, cricuri, etc.)


7.2. Resurse umane


La fiecare lucrare de instalare / montare se va asigura minim o echipa de instalatori formata din minim 2 (doi) operatori montatori;

Prezenta RTS ISCIR cel putin la fazele de receptie a materialelor aprovizionate pentru lucrarea de instalare / montare respectiva si la etapele de verificare stabilite prin prezenta procedura operationala de executie si prin Planul Calitatii lucrarii respective;

Instruirea specifica a personalului de executie care concura la realizarea lucrarii respective in scopul insusirii prevederilor prezentei proceduri si a prevederilor Manualului specific de instalare editat de producatorul aparatului respectiv, precum si insusirea prevederilor legale care se refera la aceasta activitate.


7.3. INFORMATII / DOCUMENTATII TEHNICE / PROCEDURI


Se va asigura la punctul de existenta cel putin a urmatoarelor documente si documentatii:

Procedura operationala de executie adecvata tipului de centrala termica murala care se instaleaza

Manualul de instructiuni specifice de montare / instalare elaborat de producatorul aparatului respectiv (manual destinat special instalatorilor autorizati)

Planul Calitatii lucrarii respective;

Formulare si documente conexe de inregistrare

Copia Dosarului lucrarii.


  1. DESCRIEREA PROCEDURII / MOD DE LUCRU

8.1            Verificari premergatoare


Pentru derularea activitatilor de montare / instalare se aplica:

Prevederile proiectului de executie

Prevederile legislatiei in vigoare si a normativelor tehnice pentru lucrarile la instalatii de gaze, apa si electrice

Prevederile PT A1-2002

Instructiunile de montare / instalare elaborate de producatorul aparatului

Prezenta procedura operationala de executie



Inainte de inceperea lucrarilor de montare / instalare la punctul de lucru, comparativ cu prevederile proiectului de executie si pe baza celorlalte documente specificate mai sus, la locul de montare / instalare (la punctul de lucru) se vor verifica urmatoarele:

a)     verificarea provenientei aparatului

b)     verificarea procesului verbal de predare – primire

c)      verificarea garantiei produsului

d)     verificarea existentei autorizatiei de construire pentru intreaga instalatie (care cuprinde si instalatia de incalzire)

e)     verificarea instalatiei dupa proiect (respectarea conditiilor stabilite prin proiect referitoare la spatiul / incaperea in care urmeaza sa fie instalat aparatul – destinatia incaperii, volumul, suprafata vitrata, priza de aer neobturabila, etc.

f)      accesibilitatea pentru intretinere si utilizare in pozitia / localizarea proiectata pentru montare/instalare;

g)     structura peretelui pe care urmeaza a se fixa centrala murala;

h)     posibilitatea respectarii instructiunilor date de producator pentru montare / instalare;

i)       verificarea incaperii in care se afla echipamentul

j)       verificarea suprafetei vitrate (0.05 mp/ 1 mc)

k)     verificarea instalatiei electrice ( existenta unei prize cu impamantare – faza, maro; albastru, nul; verde - galben, impamintare)

Daca aparatul care urmeaza sa fie montat / instalat este pus la dispozitie de catre Client / Utilizatorul final / Beneficiar, se verifica suplimentar si urmatoarele:

existenta documentatiei tehnice a aparatului (desenul de ansamblu, descrierea functionala, instructiunile de montare / instalare, intrtinere si reparare, identificarea echipamentelor incorporate in aparat si, dupa caz, anexarea certificatelor de conformitate ale acestora) in limba romana.

Copie a avizului tehnic / dovezii de acceptare in vederea efectuarii importului (in cazul in care aparatul provine din import)

Factura de cumparare

Certificatul de calitate si de garantie (completat de ultimul vanzator in relatie directa cu utilizatorul final)


2. Executie instalare / montare


In conformitate cu instructiunile producatorului si cu prevederile proiectului de executie se vor executa urmatoarele:

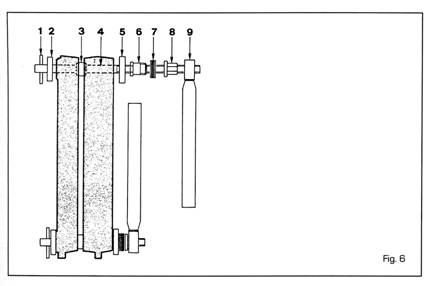

1.      dupa caz, montarea / asamblarea elementelor de fonta ale corpului cazanului

2.      Asezarea / pozitionarea cazanului pe postamentul de pardoseala si fixarea lui conform instructiunilor producatorului

3.      montarea sistemului de evacuare a gazelor de ardere cu respectarea unei pante de 8% ascendenta spre cosul de fum;

4.      Etansarea sistemului de evacuare a gazelor de ardere;

5.      fixarea suruburilor de prindere;

6.      legarea aparatului la sistemul hidraulic;

7.      Executarea probei de presiune la circuitele hidraulice;

8.      Spalarea instalatiei;

9.      Reumplerea instalatiei;

10. Executarea prizei de aer proaspat


3. Detalierea fazelor de executie

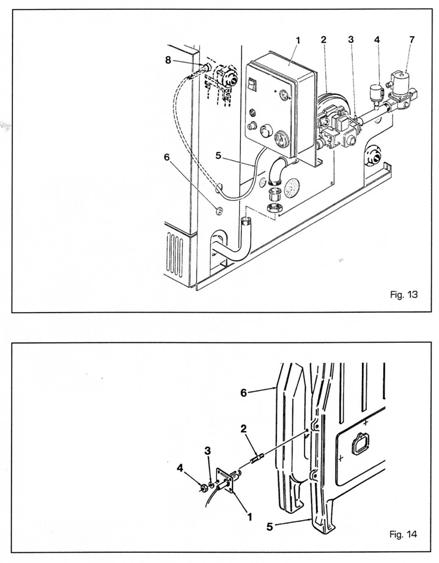

3.1. Componentele tipice pentru o centrala de pardoseala de fonta monobloc descrisa de prezenta Procedura:


LEGENDA

  1. Grup de electroventile de gaz
  2. Teaca ˝”
  3. Termostat de siguranta
  4. Resetare automat de ardere FM 11
  5. Intrerupator general
  6. Termostat reglare in trepte
  7. Termometru
  8. Termostat de siguranta gaze arse
  9. Priza presiune 1/8” gaze la arzator

10 .Colector arzatoare





8.3.2        INSTALATIE

o      Instalarea trebuie sa se realizeze conform legislatiei in vigoare, normelor P.S.I. si reglementarilor stabilite de Distrigaz.

o

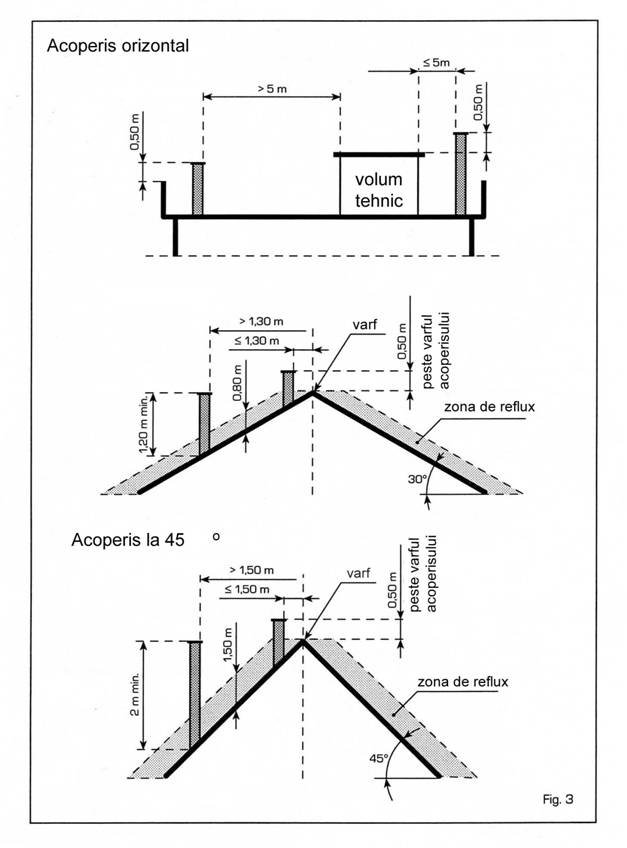

H in functie de debitul termic total:

nu mai mare de 116 kW: 2.00 m

cuprins intre 116 kW si 350 kW: 2.30 m

cuprins intre 350 kW si 580 kw: 2.60 m

mai mare de 580 kW: 2.90 m



Trebuie sa se respecte cele indicate in fig. alaturata, in functie de debitul termic total. Distanta minima intre pereti si punctele externe este conform fig.


3.3. CAMERA GRUPULUI TERMIC

  • Grupurile termice de pardoseala din fonta, cu putere mai mare de 35 Kw, trebuie sa aiba un spatiu de amplasare care sa respecte caracteristicile dimensionale si cerintele in conformitate cu normele pentru “Respectarea regulilor tehnice de prevenire a incendiilor pentru proiectarea, realizarea si functionarea instalatiilor termice alimentate cu combustibili gazosi”.
  • Distanta minima intre perete si grupul termic pe toate partile (dreapta, stanga spate) nu trebuie sa fie mai mica de 0.60 m.
  • Este posibil sa se amplasaseze mai multe utilaje unul in vecinatatea celuilalt cu conditia ca sa existe posibilitatea urmaririi si manevrarii usoare a tuturor dispozitivelor de comanda si control de pe acestea.

o       De asemenea, este necesara, pentru a facilita aerisirea incaperii, realizarea unor prize de aer pe pereti exteriori ai incaperii, a caror suprafata, calculata conform regulilor descrise anterior, nu trebuie sa fie mai mica de 3.000 cm2 iar, in cazul in care densitatea gazului este mai mare de 0.8, suprafata prizelor de aer nu trebuie sa fie mai mica de 5.000 cm2.

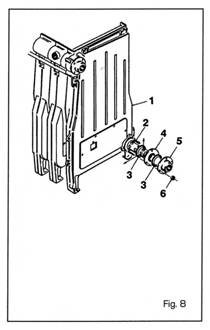

3.4. RACORDAREA INSTALATIEI


o      Inainte de a trece la racordarea grupului termic se recomanda spalarea conductelor pentru a evita prezenta eventualelor corpuri straine care ar putea compromite buna functionare a grupului termic.

  • Racordarea instalatiei trebuie sa se efectueze cu racorduri rigide care nu trebuie sa produca tensiuni de nici un tip asupra grupului termic.
  • Se recomanda executarea racordurilor astfel incat sa poata fi usor demontabile prin stuturi cu racorduri olandeze.
  • Se recomanda montarea clapetelor de retinere pe conductele de tur si retur a instalatiei.

o       Pentru a obtine o buna distributie a apei in interiorul corpului din fonta trebuie ca conductele de tur si retur instalatiei sa fie racordate pe aceeasi parte a grupului termic

  • In furnitura cazanul poate fi dotat cu racordurile pe partea stanga, existand posibilitatea ca acestea sa poata fi aduse pe partea dreapta.
  • In cazul schimbarii partii racordurilor trebuie sa se mute pe aceeasi parte atat distribuitorul de apa, amplasat pe colectorul de tur, cat si bulbii termostatelor amplasate in teaca.
  • Se recomanda ca saltul termic / ecartul de temperatura intre tur si retur sa nu fie mai mare de 20 C. - In acest scop este deci utila instalarea unei vane de amestec, sau a unei pompe de recirculare pe grupul termic.

ATENTIE:

Trebuie ca pompa sau pompele de circulatie ale instalatiei sa fie cuplate simultan cu pornirea grupul termic.

In acest scop este recomandata utilizarea unui sistem automat de prioritate.


Racordul de gaz

o      Racordul trebuie realizat cu conducte din otel fara sudura (tip Mannesmann), zincate si cu racorduri filetate cu garnituri, fara racorduri din trei bucati, cu exceptia racordurilor initiale si finale.

o      La trecerea prin pereti conducta trebuie sa fie amplasata in teaca protectoare.

  • La dimensionarea conductelor de gaz, de la contoar la grupul termic, va trebui sa se tina cont atat de debitul volumic (consum) in m3 /h cat si de densitatea relativa a gazului respectiv;
  • Sectiunile conductelor care alcatuiesc instalatia trebuie sa fie suficient de mari pentru a acoperi debitul maxim, limitand pierderea de presiune intre contoar si orice grup termic la maxim:

1.0 mbar pentru gazele din a doua clasa (gaz natural)

2.0 mbar pentru gazele din a treia clasa (butan si propan);

o       Pe partea interioara a mantalei este aplicata o placuta adeziva pe care sunt indicate datele tehnice de identificare ale utilajului si tipul de gaz pentru care este livrat grupul termic.

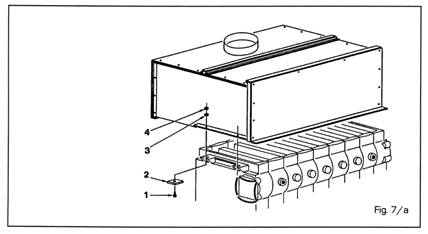

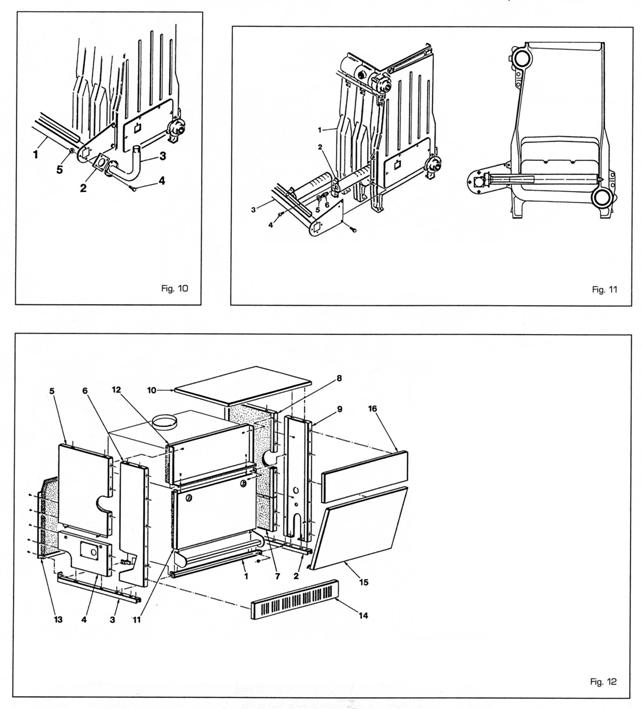

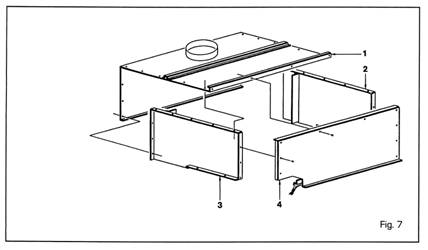

8.3.5.     DEMONTAREA / MONTAREA MANTALEI


Pentru a trece la demontarea mantalei efectuati urmatoarele operatii (a se vedea si figura de mai jos):

Scoateti de pe manta usa (1) fixata cu cleme elastice.

Pentru a scoate capacul (3) slabiti cele doua suruburi care il fixeaza pe camera de fum si ridicati-l.

Scoateti tabloul anterior superior (2) sprijinindu-l de camera de fum.

Demontati partea stanga (4) desuruband piulitele care o fixeaza pe tiranti.

Aceeasi operatie se executa si pentru a demonta partea dreapta (5).

Scoateti peretele intern frontal (6) tragandu-l in fata.

Desurubati piulitele care fixeaza peretele posterior (7) pentru a-l scoate de pe tiranti.



curatirea

o       Scoateti usa si partea superioara a mantalei.

o       Scoateti panoul superior al camerei de fum fixat pe aceasta prin suruburi autofiletante.

o       Scoateti grupul de gaz.

o       LEGENDA

1.      Corpul cazanului                        2. Arzatorul

3.      Injectorul principal                    4. Rondele de aluminiu

5.      Colectorul arzatorului


  Introduceti prin partea superioara o perie potrivita printre randurile de elementi ale schimbatorului din fonta si cu o miscare verticala, indepartati depunerile existente.



o       Scoateti arzatorul de pe colectorul suport de duze si dirijati un jet de aer spre partea interioara a arzatoarelor astfel incat sa se indeparteze eventuale particule depuse.

o       Asigurati-va ca partea superioara perforata a arzatoarelor sa nu fie acoperita de depuneri;

o       Scoateti de pe fundul grupul termicui crustele depuse si remontati partile componenente scoase controland pozitia garniturilor.

o       Controlati cosul asigurandu-va ca este curat.

o       Controlati functionarea grupului termic si componentelor aferente.

o       Dupa montaj toate racordurile de gaz trebuie incercate la etansare, utilizand apa cu sapun sau produsele potrivite, evitand expunerea la flacara directa.

o       Operatiile de intretinere preventive si controlul functionarii grupul termicui trebuie sa se efectueze numai de catre personal tehnic autorizat conform normelor in vigoare.



3.6. CARACTERISTICILE APEI DE ALIMENTARE


o       Apa de alimentare a circuitului de incalzire trebuie sa fie tratata conform reglementarilor in vigoare. Cruste cu grosime de cativa miliimentri produc, datorita conductivitatii termice reduse, o supraincalzire apreciabila a peretilor grupul termicui, generand in final defectiuni grave.

ESTE OBLIGATORIE TRATAREA APEI UTILIZATE PENTRU O INSTALATIE DE INCALZIRE IN URMATOARELE CAZURI:

Instalatii foarte extinse (cu un continut mare de apa).

Completare frecventa cu apa de adaos in instalatie.

In cazul in care este necesara golirea partiala sau totala a instalatiei.


3.7. Montarea filtrelor pe conductele de gaz


o       In versiunea standard la intrarea in vana de gaz se monteaza un filtru care nu are totusi capacitatea de a retine toate impuritatiile continute in gaz si in conductele din reteaua de distributie. Pentru a evita functionarea incorecta a vanei, sau in anumite cazuri chiar deteriorarea dispozitivelor de siguranta cu care este dotata aceasta, se recomanda montarea unui filtru adecvat la intrarea in conducta de gaz a grupul termicui.


3.8 UMPLEREA INSTALATIEI SI CAZANULUI DE FONTA


o       Umplerea se va executa lent pentru a permite bulelor de aer sa iasa prin dezaeratoarele corepunzatoare amplasate in instalatia de incalzire.

o       Presiunea de umplere la rece a instalatiei si presiunea de preincarcare a vasului de expasiune, trebuie sa fie egala, dar oricum sa nu fie mai mici decat inaltimea coloanei statice a instalatiei (Exemplu: pentru o coloana statica de 5 metri presiunea de preincarcare a vasului de expansiune si presiunea de umplere a instalatiei trebuie sa aiba valoarea minima de 0.5 bari).


3.9. COSUL DE FUM


Un cos de fum pentru evacuarea in atmosfera a produselor de combustie pentru grupurile termice cu tiraj natural trebuie sa raspunda urmatoarelor cerinte:

sa fie etans, impermeabil si izolat din punct de vedere termic pentru gazele arse;

trebuie sa fie realizat din materiale adecvate pentru a rezista la solicitari mecanice normale, la caldura si la actiunea gazelor arse si la eventuale picaturi de condens;

sa aiba o dezvoltare verticala si sa nu aiba nici un fel de strangulatie pe lungimea sa;

sa fie izolat corespunzator pentru a evita fenomenele de condens sau racire a gazelor arse, in special in cazul in care este amplasat in exteriorul cladirii sau in spatii neincalzite;

sa fie distantat in mod adecvat prin deflectorul de aer sau izolatii corespunzatoare, fata de materiale comubste sau usor inflamabile;

sa aiba sub intrarea primului canal de fum o camera de stocare pentru materialele solide si eventuale picaturi de condens, cu o inaltime cel putin de 500 mm. Accesul la camera respectiva trebuie sa fie facut printr-o usita metalica de inchidere cu etansare la aer;

sa aiba o sectiune interioara circulara, patrata sau rectangulara: in aceste ultime doua cazuri unghiurile trebuie sa fie rotunjite cu o raza mai mare de 20 mm; sunt totusi admise si sectiuni echivalente din punct de vedere hidraulic;

varful cosului trebuie sa fie dotat cu un terminal, a carui golire sa fie deasupra asa numitei zone de reflux pentru a evita formarea contrapresiunilor, care impiedica golirea libera in atmosfera a gazelor arse

sa nu aiba mijloace mecanice de aspiratie amplasate in partea superioara a conductei;

intr-un cos care trece printr-un spatiu locuit sau alaturat acestuia nu trebuie sa existe nici o zona cu suprapresiune.


3.10. Dimensionarea cosului de fum


Corecta dimensionare a cosului de fum este o conditie esentiala pentru o buna functionare a grupului termic. Sectiunea utila a cosului de fum se calculeaza in conformitate cu normele in vigoare.

Factorii principali care trebuie considerati pentru a calcula sectiunea sunt: debitul termic al grupului termic, tipul de combustibil, valoarea procentuala de CO2, debitul masic a gazelor arse la sarcina nominala, temperatura gazelor arse, rugorozitatea peretelui intern, efectul gravitatii asupra presiunii de tiraj care va trebui sa tina cont de temperatura externa si de altitudine.




3.11. CONEXIUNI ELECTRICE


Grupul termic este livrat, in majoritatea cazurilor, cu cablu electric de alimentare care, in cazul inlocuirii, va trebui solicitat de la Reprezentatul Producatorului. Alimentarea electrica va trebui sa se efectueze la o tensiune monofazica de 230 V – 50 Hz printr-un intrerupator general protejat de sigurante fuzibile cu o distanta intre contacte de cel putin 3 mm. Regulatorul climatic ce trebuie utilizat trebuie sa fie numai din clasa II conform normelor in vigoare (EN 60730.1), cu contacte electrice proprii).


NOTA: Grupul termic trebuie sa fie impamantat corect. Furnizorii de astfel de aparate nu-si asuma nici un fel de responsabilitate pentru daune materiale sau vatamari corporale datorate improvitatiilor executate cu personal neautorizat. Inainte de a efectua orice interventie asupra tabloului electric decuplati alimentarea cu curent electric.


3.12 MONTAREA CENTRALELOR TERMICE DIN ELEMENTI DE FONTA


Aceasta sectiune a Procedurii se refera la cazurile in care corpul grupului termic nu este furnizat de catre producator / furnizor cu elementii de fonta deja asamblati; ci este furnizat pe parti (cu elementii de fonta dezasamblati)

Aceasta situatie, care este rezolvata prin indicatiile prezentei proceduri, se poate intalni in cazurile in care accesul in incaperea in care trebuie instalat grupul, este dificil; Problema se poate solutiona fie prin livrarea corpului cazanului cu elementii dezasamblati (separati), fie prin dezasamblarea lui inainte de pozitionarea la locul de functionare preconizat, unde se va reasambla.

Pentru asamblarea elementilor respectati instructiunile descrise in continuare:

Pregatiti elementi inainte de asamblare prin curatarea cu diluant a orificiilor niplurilor biconice.

Introduceti cordonul de mastic (figura 2) pe canalul nervurii externe al elementilor pentru a etansa canalele de gaze arse, apasand usor.

Pregatiti unul din cei doi elementi intermediari dotati cu gauri conice de ˝”, ungeti cu miniu de plumb si introduceti niplurile conice (figura 2/a).

Pregatiti grupul frontal de elementi, efectuand aceleasi operatii descrise anterior, dupa care continuati asamblarea prin imbinarea grupului frontal de elemnti la cel intermediar. Montati cate un element pe rand.

Asamblati elementii, folosind cei doi tiranti furnizati complet echipati cu accesoriile corespunzatoare (figura 1), si strangeti simultan atat partea superioara a elementilor cat si cea inferioara, nu fortati strangerea. Daca in timpul operatiilor de montaj, nu se reuseste imbinarea uniforma si paralela a elementilor, introduceti o dalta in partea cea mai stransa dintre elementi si prin fortare restabiliti paralelismul intre cei doi elementi imbinati. Asamblarea finala a blocului de elementi, s-a realizat bine doar atunci cand marginile exterioare ale elementilor se ating.

Introduceti mastic in orificiile fiecarui element montat si completati asamblarea corpului prin montarea celorlalti elementi.


NOTA: Inainte de a efectua racordul la instalatie, probati corpul de elementi la o presiune hidraulica de7,5 bar.


Fig.2



Fig.1





Fig. 3



LEGENDA

4.      Tija

5.      Flansa ř 35/87

6.      Niplu biconic;

7.      Tirant l. 900 + tirant l. 980

8.      Flansa ř 50/87

9.      Piesa de centrare

10.   Cuzinet de strangere

11.   Piulita

12.Cheie de strangere




8.3.13    AMBLAREA PARTILOR CAMEREI DE EVACUARE GAZE ARSE


Pentru a usura transportul camerei de evacuare gaze arse, aceasta este livrata in 4 piese profilate, care imbinate intre ele cu suruburile din dotare, alcatuiesc camera (figura 4). Montajul se va efectua astfel:

fixati corpul lateral-dreapta (2) la corpul superior (1), folosind cele noua suruburi autofiletante TE 12E x ˝” livrate intr-un saculet din plastic. Aceasi operatie trebuie efectuata si pentru fixarea corpului lateral-stanga (3). Fixati corpul de curatire (4) utilizand suruburile din dotare. Dupa ce ati efectuat montarea partilor componente ale camerei, montati camera de evacuare gaze arse la corpul din fonta al grupului termic, fixati-o prin intermediul celor patru suruburi M8 x 30 cu saibele aferente din dotare (figura 7/a).



LEGENDA

1.      Corpul grupului

2.      Prezon M12 x 60

3.      Garnitura ř 65/95 x2




4.      Conducta distribuitor

5.      Flansa cu garnitura rotunda Dn50 (2”)

6. Piulita M12



Fig. 5



LEGENDA

1. Corp superoir

2.      Corp lateral-stanga

3.      Corp lateral-dreapta

4. Corp curatire



Fig. 4





LEGENDA

1. Surub TE M8 x 30

2.      Saiba

3.      Piulita ř 8,4

4. Surub M8



Fig. 4/a




8.3.14    ONTAREA DISTRIBUITORULUI DE APA


Distribuitorul de apa pozitionat pe returul colectorului se afla in interiorul grupului termic. In cazul in care trebuie mutat pe partea stanga, verificati ca cele doua randuri de orificii ale acestuia sa fie pozitionate, unul cu orificiile spre in sus, iar celalat cu orificiile in spre partea frontala a grupului (figura 5). Unele modele de centrale din fonta nu au distribuitor de apa.


8.3.15    MONTAREA COLECTORULUI CU DUZE AL ARZATORULUI

Colectorul cu duze este livrat separat in furnitura ce contine camera de evacuare gaze arse si mantaua. Pentru fixarea acestuia la corpul din fonta al grupului, folositi cele patru suruburi TE M18 x 16, care se vor prinde la suportii prevazuti cu gauri filetate si care se regasesc in ambele parti frontale ale grupului (figura 6).







8.3.16    ONTAREA RACORDULUI DE GAZ


Dupa ce ati ales partea in care va fi montat grupul de vane, trebuie montata flansa racordului de gaz care se va fixa prin intermediul suruburilor TE M12 x 25 din dotare (figura 7).

Fig.6



LEGENDA


1.   Colectorul cu duze al arzatorului

2.   Surub TE M8 x 16

4. Partea frontal-

dreapta


NOTA: dupa efectuarea tuturor racordurilor gaz, verificati etanseitatea acestora, folosind apa si sapun sau produse corespunzatoare; evitati sa folositi flacara deschisa.



3.17. MONTAREA ARZATOARELOR


Dupa ce ati fixat colectorul cu duze, introduceti pe rand arzatoarele in interiorul camerei de ardere, pozitionandu-le cu atentie, cu orificiile de iesire gaz indreptate in sus. Impingeti arzatoarele pana in cealalta extremitate a camerei de ardere, introduceti suportul arzatorului in orificiul existent pe peretele din fonta care separa elementii (figura 8). Fixati arzatoarele la brida colectorului prin intermediul unor suruburi TCB M5 x

3.1 MONTAREA MANTALEI


Pentru montarea mantalei efectuati urmatoarele operatii (figura 9):

Pozitionati intre piciorusele partilor laterale stanga si dreapta ale grupului, suportii de sustinere fata - spate ai mantalei (1).

Fixati cei doi suporti laterali (2) si (3) la partea frontala si posterioara a postamentului mantalei (1) prin intermediul suruburilor M6 din dotare.

Imbinati panoul posterior (inferior), lateral-stanga (4) al mantalei cu cel posterior (superior), lateral-stanga (5) si panoul posterior (inferior), lateral-dreapta (7) cu cel posterior (superior) lateral-dreapta (8) prin intermediul clapsurilor autoblocante.

Fixati panourile (4-5) la panoul (6) si panourile (7-8) la panoul (9) prin intermediul clapsurilor autoblocante cu care acestea sunt prevazute si pentru o mai buna fixare folositi suruburile autofiletante 7SP x ˝” din dotare.

Montati panourile (4-5) si (6) la suportul de sustinere (3) fixandu-le prin intermediul respectivelor clapsuri autoblocante. Aceasi operatie se va efectua si pentru montarea panourilor (7-8) si (9) la supoprtul de sustinere (2).

Montati peretele protector frontal-inferior (11) al mantalei, introducandu-l intre suruburile pozitionate pe bridele de sustinere ale suportului colectorului cu duze si corpul din fonta al grupului termic. Fixati peretele la panourile (6) si (9) utilizand suruburile autofiletante 7SP x ˝”.


Montati peretele protector frontal-superior (12) al mantalei, fixandu-l la panourile (5-8) prin intermediul suruburilor autofiletante 7SP x ˝”

NOTA: Se poate inversa pozitia panourilor (6) si (9), insa, panoul prevazut cu orificiu trebuie pozitionat intotdeauna pe partea prin care iese conducta de alimentare cu gaz a grupului de ardere.




Fig.9



Legenda

1.      Suport postament frontal si posterior de sustinere manta

2.      Suport postament dreapta de sustinere manta

3.      Suport postament stanga de sustinere manta

4.      Panou posterior (inferior) lateral-stanga

5.      Panou posterior (superior) lateral-stanga

6.      Panou frontal lateral-stanga

7.      Panou posterior (inferior) lateral-dreapta

8.      Panou posterior (superior) lateral-dreapta

9.      Panou frontal lateral-dreapta

10.    Capac manta

11.   Perete frontal inferior

12.  Perete frontal superior (placa de curatire)

13.   Perete posterior

14.   Soclu manta

15.   Grila aer

16.   Usa manta

17. Panou frontal superior



Fig. 8



Legenda

1.Corpul grupului termic

2.Arzator

3.Colectorul cu duze

4.Surub TCB M5 x 8

5.Piulita aluminiu ř 14

6. Duze arzator



Fig.7



Legenda

1.   Colectorul cu duze

2.   Garnitura din cauciuc

3.   Teava cu flansa

4.   Surub TE M12 x 25

5. Piulita M12




Montati peretele posterior (13) al mantalei, fixandu-l la panourile (4-5) si (7-8) prin intermediul celor opt suruburi autofiletante 7SP x ˝” din dotare.

Montati grila soclu (14), fixand-o la panourile (6) si (9) prin intermediul clapsurilor autoblocante.

Pentru montarea panoului fontal-superior (16), efectuati aceasi operatie descrisa anterior.



Montati capacul mantalei (10).

Inainte de a monta usa mantalei (15), trebuie sa introduceti capilarelele termostatelor si pe cel al termometrului (pozitia 5/figura 13) prin orificiul practicat pe panoul lateral (9) al mantalei.


ATENTIE: inainte de a introduce bulbii instrumentelor in teaca, verificati indicatia instrumentelor, si controlati ca bulbul termostatului de reglare sa fie introdus primul si sa fie impins pana in fundul tecii.


8.3.19    MONTAREA GRUPULUI DE ARDERE


Pentru a monta grupul de ardere desfaceti racordul flexibil care se gaseste in dotarea acestuia si legati-l la curba racordata la colectorul cu duze (figura 13). Apoi introduceti sondele termostatelor si pe cea a termometrului in teaca corespunzatoare conform descrierii de la capitolul 2.12.


Fig.10



LEGENDA

1 Electrod de aprindere

2 Surub M5 x 15

3 Saiba ř 5,3

4 Piulita M5 OT

5 Elament frontal dreapta

6 Element intermediar




LEGENDA

1 Tablou de comanda

2 Vana de gaz

3 Priza de presiune

4 Presostat de minim gaz

5 Cablu de compresiune

6 Presetupa de protectie

cablu electrozi

7 A doua electrovana de gaz

8 Teaca dreapta



ATENTIE: Pentru o citire eficienta a temperaturii grupului termic, bulbi dispozitivelor de control si de siguranta trebuie introdusi in teaca pozitionata pe aceasi parte pe care se afla turul / returul instalatiei. Daca racordurile tur / retur ale instalatiei se vor monta pe partea stanga a grupului, pentru o citire corecta a temperaturii, bulbii dispozitivelor de control si de siguranta se vor monta in teaca situata pe partea stanga a grupului termic.

Fig.11


Treceti cablurile celor doi senzori prin presetupa (pozitia 6 / figura 10) situata pe panoul frontal si fixati-le prin intermediul clemelor de fixare situate in partea inferioara a peretelui frontal (pozitia 11 / figura 9). Introduceti



electrodul de aprindere in orificiul existent intre elementul frontal si cel intermediar, din-spre partea laterala a grupului de ardere si fixati-l prin intermediul celor doua prezoane din dotare (pozitia 2, 3, 4, / figura 14). Introduceti electrodul de sesizare flacara in orificiul existent intre elementul posterior si cel intermediar si fixati-l prin intermediul celor doua prezoane din dotare.


NOTA: acordati atentie speciala in momentul montarii electrozilor, pentru a nu deteriora stratul de ceramica, acest lucru obliga la inlocuirea imediata a electrozilor.

Dupa efectuarea tuturor racordurilor gaz, verificati etanseitatea acestora, folosind apa si sapun sau produse corespunzatoare; evitati sa folositi flacara libera.

Schema cu legaturile electrice




9.            INSPECTII / INCERCARI / VERIFICARI


Toate inspectiile si verificarile care trebuie executate pe parcursul si la finalul lucrarilor de montare / instalare sunt specificate in Planul Calitatii lucrarii respective.

Verificarile recomandate de prezenta procedura pentru certificarea conformitatii executiei lucrarilor sunt:

a)   verificarea etanseitatii sistemului de gaz

controlul cu detectorul de gaze

controlul cu spuma

mentinerea presiunii de proba – 1 bar – in instalatie pentru 60 minute

mentinerea sistemului de alimentare cu gaz la presiunea de lucru, cu centrala oprita, pentru o perioada de 10 minute, si verificarea mentinerii presiunii pe manometrul de control, in vederea evidentierii eventualelor scapari pe aparat

b)   verificarea etanseitatii sistemului hidraulic

verificarea vizuala a scaparilor de apa

mentinerea presiunii de proba – 4 bar – in instalatie pentru 30 minute

c)    verificarea etanseitatii sistemului de evacuare gaze arse

verificari cu spuma

Datele si rezultatele in urma verificarilor vor fi inscrise in documentele de executie si receptie a lucrarii – Raport de verificari, incercari si probe.


10.          INREGISTRARI

10.1. desfasuratorul lucrarilor de instalare,

10.2 Planul Calitatii

10.3. Procese Verbale de Probe si PVRC,




Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright

bani

Instalatii



Arhitectura
Cadastru
Casa gradina
Desen
Electrica
Instalatii
Protectia muncii

Referate pe aceeasi tema


Instalatii de alimentare cu apa si canalizare
LUCRARI - instalatii termice la cladiri multizonale si multifunctionale
Statie de energie - ace om 220.48/n smr30 (sdh, pdh, spur)
Utilajele instalatiei pentru realizarea tehnologiei de tratarea a apelor uzate
Epurarea apelor uzate prin procedeul cu namol activ - treapta biologica
Stingerea incendiilor la avioanele aflate in zbor
Procese unitare pentru epurarea apelor uzate industriale
Stingerea incendiilor in institutiile medicale
Pompa apa manuala pentru gradina, fantana, irigat
BREVIAR DE CALCUL - instalatii incalzire in C.T.



Ramai informat
Informatia de care ai nevoie
Acces nelimitat la mii de documente, referate, lucrari. Online e mai simplu.

Contribuie si tu!
Adauga online proiectul sau referatul tau.
