Tabele si diagrame termodinamice ale agentilor frigorifici
Tabele si diagrame
termodinamice ale agentilor frigorifici
In vederea
realizarii calculelor termice ale ciclurilor dupa care
functioneaza instalatiile frigorifice, este necesara
determinarea valorilor parametrilor termodinamici ai agentilor
frigorifici, in starile caracteristice ale acestor cicluri frigorifice. In
acest scop, pot sa fie utilizate tabele sau diagrame termodinamice. In

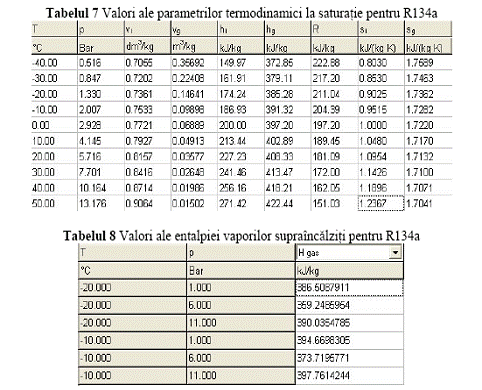

continuare este prezentat cate un exemplu de tabel care prezinta valori
ale parametrilor termodinamici pentru agentii frigorifici, in stari
de saturatie - tabelul 7, respectiv in stari de vapori
supraincalziti - tabelul 8. Ambele tabele au fost obtinute cu
ajutorul programului de calcul CoolPack, disponibil gratuit pe internet.
O alta
metoda rapida pentru estimarea marimilor de stare ale
agentilor frigorifici, este utilizarea diagramelor termodinamice, care
permit determinarea acestor marimi pe cale grafica si in plus au
avantajul ca permit reprezentarea si studierea ciclurilor
termodinamice ale instalatiilor frigorifice, respectiv pompelor de
caldura. In tehnica frigului, cea mai utilizata diagrama
termodinamica este diagrama presiune entalpie, cu valorile presiunii,
reprezentate in scara logaritmica. Avantajul utilizarii
scarii logaritmice, este ca poate fi reprezentat un domeniu larg de
presiuni, cu mentinerea unei precizii de citire relativ buna, pentru
intregul domeniu de presiuni. Aceste diagrame sunt denumite lgp-h, unde lgp
indica scara logaritmica de reprezentare a presiunilor si h
indica entalpia. In figura 12 este
prezentata o asemenea diagrama lgp-h, pentru R134a, realizata
tot cu ajutorul programului CoolPack.
2 Placa intermediara tip 1
3 Placa intermediara tip 2
4 - Tiranti
5 Placa de
capat
|
Cel de-al doilea este
practic inversul boilerului, adica prin interiorul serpentinei
circula apa menajera, iar agentul termic prin interiorul
corpului schimbatorului (vezi fig.3).
Fig.3
LEGENDA
1 Serpentina din cupru
Dupa ce s-a efectuat transferul termic, agentul termic este
readus prin intermediul pompei de circulatie (poz.9) la
schimbatorul de caldura primar, pentru refacerea parametrilor de
regim.
Tot pe circuitul
primar se mai afla montate urmatoarele subansamble:
Vasul de expansiune inchis (poz.7.), care are urmatoarele roluri
functionale:
a)
preluarea dilatarilor agentului termic,
datorita cresterii temperaturii
b)
mentinerea presiunii agentului termic intre limitele
de lucru ( Pi presiunea de incarcare a instalatiei, Pf presiunea
de refulare a supapei de siguranta)
c)
compensarea unor pierderi mici de agent termic din
instalatie
Supapa de siguranta (poz.8) cu rol de descarcare in cazul in
care presiunea agentului depaseste valoarea de 3 bar
By-pass automat (poz.4), cu rol de a proteja pompa de circulatie
si schimbatorul de caldura primar, in cazul in care din
diverse motive (montare robineti cu cap termostatat pe radiatoare,
obturari de conducte), agentul termic se afla in imposibilitatea de a
circula in instalatie. Functionarea acestui by-pass este conceputa
astfel: in cazul in care din motivele enumerate mai sus apar probleme de
circulatie, by-passul se deschide (datorita diferentelor de
presiune dintre tur si retur), iar agentul termic va trece prin acesta
si va fi recirculat de pompa in interiorul microcentralei. Se
previne astfel cavitatia la nivelul rotorului pompei, supraincalzirea
motorului electric si distrugerea lagarelor pompei. Deasemenea, se
previne supraincalzirea si
deteriorarea schimbatorului de caldura primar.
Presostatul de minima presiune agent
termic, (Pmin.), cu rol de a preveni aparitia defectiunilor in
principal la nivelul schimbatorului primar de caldura si al
pompei de circulatie , atunci cand presiunea scade sub valoarea de 0,5
bar.
O solutie alternativa, care
realizeaza aceeasi functie de protectie, o reprezinta
montarea unui fluxostat pe racordul de refulare al pompei de circulatie.
Aerisitorul automat (poz.14), montat
in imediata apropiere a schimbatorului de caldura primar, sau
alternativ pe pompa de circulatie, cu rol de a scoate automat aerul din
microcentrala
Robinetul de umplere/completare (poz.5) cu
apa a circuitului primar
Robinetul de golire (poz.6) care
da posibilitatea efectuarii unei interventii hidraulice in
microcentrala, fara a fi nevoiti sa golim si
instalatia.
Manometrul (M),cu rol de a indica
valoarea presiunii agentului termic.
A.2.Circuitul Secundar
Are in componenta urmatoarele
subansamble:
Fluxostatul (F.M.), cu rol de a sesiza
solicitarea de A.C.M. la consumator si de a transmite aceasta informatie la tabloul de
automatizare al microcentralei, in scopul comutarii functionarii
pe preparare A.C.M.
Schimbatorul de caldura secundar (poz.3), cu rol de
a efectua transferul de caldura dintre agentul termic si apa
menajera
Sonda de temperatura (ST2) A.C.M., cu rol
de a monitoriza continuu temperatura de preparare.
B.
CIRCUITUL DE ALIMENTARE CU COMBUSTIBIL. ARZATORUL.
SISTEMUL DE APRINDERE SI
SUPRAVEGHERE A FLACARII
In componenta acestuia intra urmatoarele
subansamble:
B. 1. Electrovana de alimentare cu combustibil (poz.15)
Functie de tipul microcentralei, aceasta poate
functiona in urmatoarele moduri (principal):
1 treapta de putere Atunci cand exista
solicitare de functionare, electrovana se va deschide lent si in
cateva secunde arzatorul va fi alimentat cu debitul de gaz
corespunzator puterii maxime. Cand comanda de functionare data
de termostat (pentru functia de incalzire) sau de catre
fluxostat si termostat (pentru functia de preparare A.C.M.)
inceteaza, microcentrala se opreste (vezi graficul 1).
 |
|
