Proiect - trasarea si montarea elementelor de ancorare a fatadelor si a peretilor cortina

Proiect

Trasarea si montarea elementelor de ancorare

CURS MONTATOR FATADE SI PERETI CORTINA

Trasarea pentru montarea fatadelor si a peretilor cortina

Principalele faze ale instalarii fatadelor si peretilor cortina sunt:

- trasare

- plasarea consolelor, armaturilor verticale, aliniere orizontala si ancorarea consolelor pe planseele cladirii utilizand otel tip Halfen, butuci si sudura

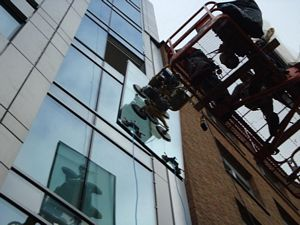

- distribuirea celulelor peretelui cortina, ridicarea si fixarea celulelor (prin bucle orizontale) pe consolele fixate anterior

- reglare micrometrica a sistemului de celule, bucla cu bucla

- fixare si blocare

- pozitionarea finala si etanseizarea imbinarilor orizontale

- instalarea placilor metalice de egalizare

- etanseizarea perimetrului intern si extern

- controlul final al Clientului si Proiectantului

Operatia de reproducere pe material brut a liniilor de limita pana la care trebuie inlaturat astfel incat sa se obtina dimensiunile dorite se numeste trasare.

Trasarea semifabricatelor cuprinde urmatoarele etape:

Identificarea schitei de lucru

Vizualizarea suprafetei de montaj

Stabilirea ordinii de montaj

Pregatirea sculelor si a utilajelor

Realizarea conturului subansamblului dupa schita.

Ca instrumente utilizate la trasare si masurare putem enumera urmatoarele:

a.      Acul de trasat

Se foloseste la trasarea liniilor pe piesa ce urmeaza sa fie prelucrata.

Trebuie sa fie inclinat pe directia deplasarii pentru a nu agata varful in materialul piesei.

b.      Punctatorul

Se utilizeaza la marcarea gaurilor ce urmeaza a fi date.

c.       Rigla gradata din otel

Este folosita la masurarea si trasarea pieselor mici ce urmeaza a fi prelucrate.

d.      Ruleta

Este folosita pentru a masura lungimile

Eseu: Analiza productiei exrcitiului Eseu: Codul bunelor maniere in afacerea calivita - imaginea profesionala

e.      Furtunul de nivel

Este folosit in constructii la trasarea cotei 0.

f.        Metrul metalic

Se masoara lungimile, fiind considerat un instrument de masurare cu precizie.

g.      Echerul

Este un instrument folosit pentru masurarea si trasarea unghiurilor.

h.      Sublerul

Serveste la cresterea preciziei de citire.

Exista mai multe tipuri de sublere: de interior, de exterior, de adancime.

i.        Compasul

Este un instrument de mare precizie in masurarea lungimilor si diametrelor.

j.        Vinclu cu talpa

Este folosit la trasarea liniilor perpendiculare.

k.         Raportorul

Utilizat pentru a masura unghiurile.

l.           Marcatorul cu fir cretat

Folosit la trasare.

Trasarea se poate realiza atat direct pe piesa care urmeaza a fi prelucrata, cat si cu ajutorul sabloanelor. Aceasta metoda consta in trasarea conturului piesei pe material dupa un sablon identic ca forma si dimensiuni cu piesa ce trebuie trasata.

Se incepe cu masurarea suprafetelor de acoperit, se identifica eventualele neconformitati.

Operatia de trasare se incepe de la cota 0 a cladirii dupa care urmeaza pozitionarea elementelor de ancorare si fixare si montarea sistemului de prindere dupa schitele de montaj.

Trasarea se face de comun acord cu proiectantul, tinandu-se cont de proiect.

Montarea elementelor de ancorare

Pentru instalarea ancorelor de sustinere a peretelui cortina este necesara o verificare a zonelor de fixare ale acestoram avand in vedere planeitatea structurii de rezistenta a cladirii pe care urmeaza sa fie montat peretele cortina.

In cazul structurilor de rezistenta din beton fixarea ancorelor  se poate realiza fie inainte, fie dupa realizarea finisarii zonei de ancorare.

Pentru structuri de rezistenta din beton se recomanda utilizarea de elemente speciale care au rolul de a evita contactul direct dintre otel si aluminiu si formarea pilei galvanice. Adancimea de ancorare difera de la o situatie la alta fiind influentata de greutatea pereteului cortina precum si de tipul si calitatea structurii de rezistenta din beton sau din otel.

Gaurile ancorelor sunt ovalizate permitand realizarea de mici corectii atat pe axa longitudinala, cat si pe cea perpendiculara.

Montantii vor fi fixati rigid numai la partea superioara, la partea inferioara fiind conectati cu ajutorul profilelor de insertie de montantii imediat inferiori.

Dupa fixarea montantilor superiori, urmeaza fixarea montantilor inferiori, fiecare montant fiind sustinut numai la partea de sus. Intre montantul superior si cel superior se va lasa un spatiu pentru dilatare a carui dimensiune depinde de coeficientul de dilatare al aliajului de aluminiu si temperatura mediului in momentul realizarii structurii. Asigurarea verticalitatii montantilor se realizeaza prin diverse  metode si mijloace: cu ajutorul aparatelor si sculelor speciale (fir cu plumb,aparate laser).

Pentru fixarea pe placa se folosesc ancore a caror forma depinde de tipul montantului folosit in constructie. In cazul in care ancorele din aluminiu nu au capacitatea de a sustine structura de perete cortina se recomanda realizarea acestora din otel, dimensionate corespunzator in vederea ineplinirii conditiilor de rezistenta.

Asigurarea calitatii - metode de control

Norme de protectia muncii

Bibliografie

Andrei Victor - notite curs Montator fatade si pereti cortina, Bucuresti, 2012,

Cataloage sisteme pereti cortina, Alumil ( M1, M3, M4, M6, M50) , Bucuresti, 2011

Cataloage organe de ansamblare mecanica, Rocast-, Bucuresti, 2012

Legea 10/1995 Legea calitatii in costructii
