CONSTRUCTIA CONTURULUI PROIECTAT AL ELICEI

Conturul indreptat al palei s-a reprezentat in Figura 5.1. Pe baza lui se traseaza si conturul proiectat, parcurgand urmatoarele faze:

1.     Se reprezinta din nou conturul indreptat ce trece prin punctele I_o, B, V, A, I ( cu ajutorul hartiei de calc).

2.     Se masoara pasul elicei P/2p (obtinut din P/D_e) in dreapta centrului butucului O, pe perpendiculara la axa verticala a palei (vezi Figura 5.3.). Se obtine astfel , unde P este pasul corespunzator razei r.

3.     Se traseaza cercuri concentrice cu centrul in O si de raze r. La intersectia cu axa verticala a palei se noteaza punctele C_o, C₁, C₂,,…, C₇ (vezi Figura 5.3.).

4.     Se uneste apoi punctul N cu fiecare din punctele C_o C₇ (exemplu de trasaj pentru r/R = 0,6 in Figura 5.3).

5.     Pentru fiecare din punctele C_i se procedeaza in felul urmator:

Exemplu pentru C₄ (reprezentat in Figura 5.3.):

Se noteaza cu B, respectiv A punctele de intersectie dintre conturul indreptat si orizontala corespunzatoare lui r/R = 0,6.

Se transleaza segmentele , respectiv  pe dreapta NC₄, obtinandu-se astfel segmentele , respectiv .

Prin B’,A’ se duc orizontale pina se intersecteaza axa verticala a palei (generatoarea) in punctele B’’, respectiv A’’.

Pe cercul concentric de raza OC₄ se noteaza punctele B₄, respectiv A₄ obtinute astfel incat:

6.  Se procedeaza in mod analog pentru fiecare dintre punctele C_i , obtinandu-se in final punctele I₀₄, B₁, B₂, B₃, …, B₇, respectiv I₄, A₁,….,A₇.

7. Se unesc toate aceste puncte cu o curba continua ce trece si prin punctul V si se obtine conturul proiectat al palei I₀₄B_iVA_iI₄.

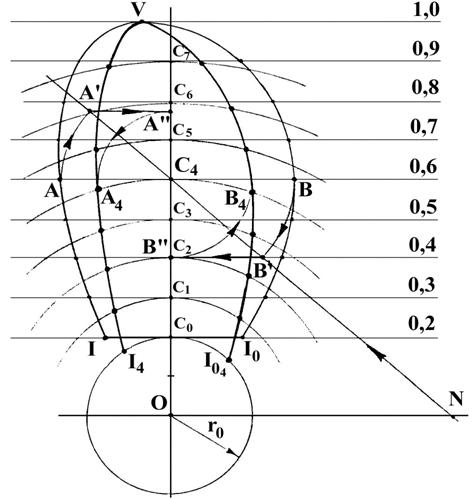

Figura 5.3.
