ARCUL BARA DE TORSIUNE
Arcul bara de
torsiune este, asa cum ii arata numele, de forma unei bare incarcata cu un
moment de torsiune. Constructiv, arcul se poate prezenta sub aspectul unei bare
incastrate la in capat, incarcata cu o forta aplicata prin intermediul unui
levier la celalalt capat (fig.7, a) sau ca o bara libera,incarcata
la ambele capete cu forte, prin intermediul unor leviere(fig.7, b). Pentru
evitarea solicitarii de incovoiere, bara se monteaza
pe lagare cu alunecare amplasate cat mai aproape de levierele de actionare.

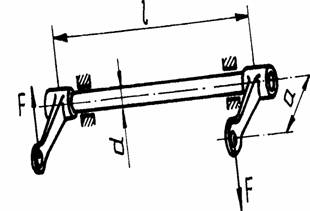

Fig.7 Arcuri bara de torsiune
Arcurile bara de torsiune se utilizeaza la suspensia autovehiculelor,cuplaje elastice, chei dinamometrice, aparate de masura,
instalatii de incarcare a standurilor de incercare, etc.
