Masurarea si controlul suprafetelor

Masurarea si controlul suprafetelor

1. DEFINITIE

Suprafata sau aria este o marime derivata din lungime, marime fundamentala in Sistemul International [ SI ].

UNITATI DE MASURA

Unitatea de masura pentru arie este metrul patrat.

METODE DE MASURARE

a)     Metode indirecte - utilizand formule de calcul.

b)     Metode directe - utilizand instrumente numite planimetre.

MIJLOACE DE MASURARE

4.1) APARATE

- planimetrul polar

- planimetrul polar cu disc

- planimetrul rectiliniu

- planimetrul radial

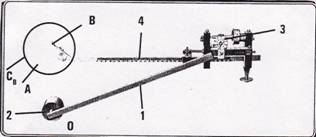

PLANIMETRUL POLAR

UTILIZARE:

este utilizat la masurarea suprafetelor

1 - tija polara

2 - greutate

3 - dispozitiv integrator

4 - brat trasor

A - aria de masurat

B - varf metalic

CB - conturul suprafetei de masurat

este format din doua sau mai multe brate articulate, unul dintre acesta fiind bratul integrator pe care este montat mecanismul de integrare.

- planimetrele au un varf care se deplaseaza pe conturul suprafetei de masurat, iar miscarea acestuia se transmite la un mecanism integrator care afiseaza aria suprafetei masurate.

PLANIMETRUL RECTILINIU

UTILIZARE:

-este utilizat pentru masurarea ariilor lungi si inguste.

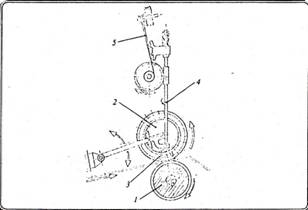

PLANIMETRUL POLAR CU DISC

1 - tija polara

2 - brat trasor

3 - mecanism integrator

4 - roata dintata

5 - disc circular

6 - disc cu centrul in punct fix

de tija polara sunt fixate discurile ce transmit miscarea mecanismului integrator.

PLANIMETRUL RADIAL

UTILIZARE:

este utilizat la masurarea de inregistrare.

MASINA PENTRU MASURAREA SUPRAFETEI PIEILOR

1 - rola conducatoare

2 - role

3 - stift

- mecanism integrator

UTILIZARE:

este utilizata pentru masurarea suprafetelor moi si flexibile.
