Instructiuni pentru instalare, utilizare si intretinere

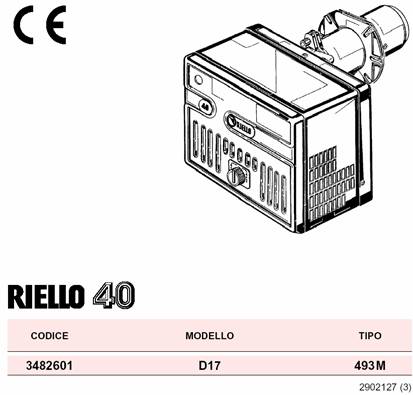

Arzator mixt cu aer insuflat

gaz - combustibil tip:M

Functionare intr-o treapta


DATE TEHNICE

PUTERE TERMICA

80 - 197kW - 68000 - 170000kcal/h

COMBUSTIBIL



Tip:M, vascozitate maxima la 20°C:6mm2/s (1,5°E)

Gaz metan Pci 8 - 12 kWh/m3 - 7000 - 10340kcal/m3

PRESIUNE MAXIMA GAZ

35 mbar

ALIMENTARE ELECTRICA

Monofazic 230V ±10% ~ 50 Hz

MOTOR

230V / 1,4A

CONDENSATOR

5 μF

TRANSFORMATOR DE APRINDERE

primar 230V/1,9A - secundar 2 x 5kV 30mA

POMPA

Debit 30 kg/h la 10 bar - presiune maxima 15 bar

FUNCTIONARE INTR-O TREAPTA

Aprindere pe combustibil lichid la debit maxim

Aprindere pe gaz la debit redus

CONSUM ELECTRIC

0,32 Kw






















Pentru familia 3 de gaze (GPL) solicitati kit GPL separat.


CATEGORIA GAZ:II2H3B/P

  • Nivelul de protectie electrica al arzatorului este IP 40, EN 60529
  • Arzator pentru aplicatii care nu sunt prevazute in Art.1 - Paragraful 1 Directiva 90/336 EEC
  • Este construit in conformitate cu directiva :EMC 89/336/EEC

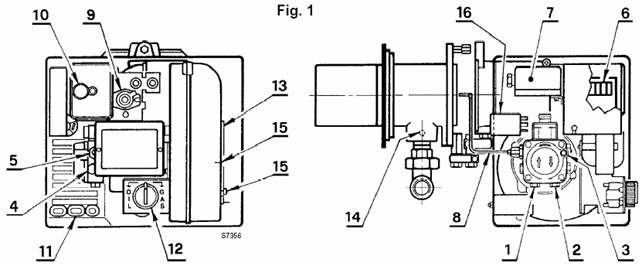

1 - tur

9 - fotocelula UV

2 - retur

10 - buton deblocare cu semnalizare blocaj

3 - racord vacuummetru

11 - colier

4 - racord manometru

12 - selector

5 - regulator presiune pompa

13 - clapeta aer

6 - sir cleme

14 - priza de presiune la mufa

7 - presostat aer

15 - suruburi fixare clapeta

8 - tub tur

16 - filtru

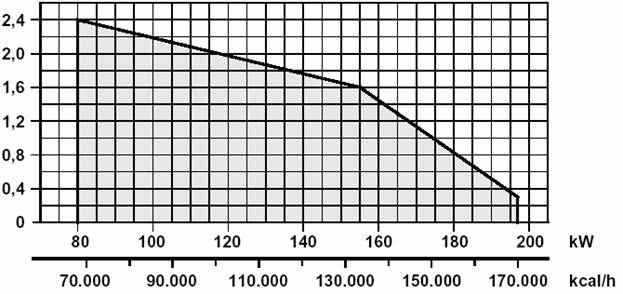

PLAJA DE FUNCTIONARE


Presiune in camera de combustie  - mbar

Putere arzator


CAZANE COMERCIALE

Cuplarea arzator-cazan este asigurata in cazul in care cazanul este in conformitate cu EN 303 si camera de combustie are dimensiuni similare cu cele prezentate in norma EN 676.

Pentru aplicatii unde cazanul nu este in conformitate cu EN 303, sau unde dimensiunile camerei de combustie difera de cele prezentate in EN 676, va rugam sa consultati producatorul.

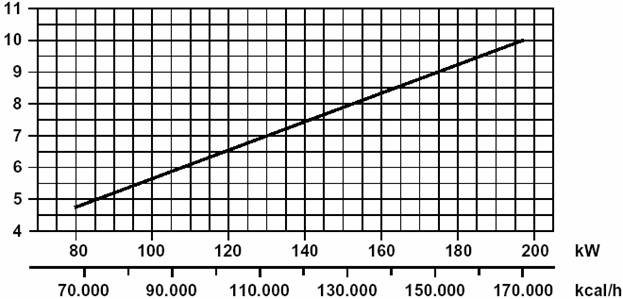

CORELATII INTRE PRESIUNEA GAZULUI SI PUTEREA ARZATORULUI

Pentru a obtine puterea maxima, este necesara o presiune de 10mbar la mufa cu camera de combustie la 0 mbar folosind gaz G20 cu PCI = 8,600 kcal/m


Presiune gaz in mbar

Putere arzator

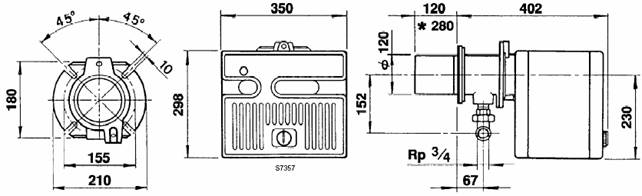

DIMENSIUNI


Flansa Arzator

Lungime disponibila folosind capul de combustie extins.


DOTARI


Cantitate

Descriere






Tuburi flexibile + nipluri

Suruburi, piulite si saibe

Garnitura flansa


Buton selector

Duza


MONTAREA PE CAZAN


Demontati tubul de tur (8 fug.1) de pe pompa.

Separati ansamblul capului de combustie de corpul arzatorului prin demontarea imbinarii (1) si indepartarea grupului (A).

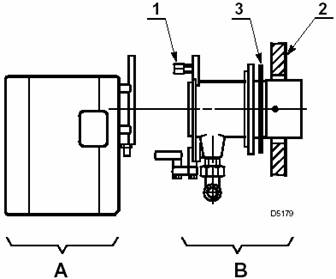

Fixati ansamblul capului de combustie (B) pe cazan (2) inserati

garnitura de izolare (3).

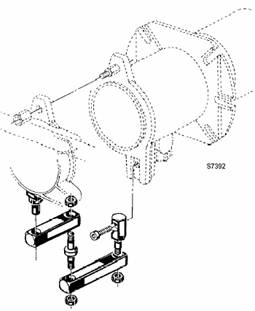

ASAMBLAREA BALAMALEI












INSTALATIA HIDRAULICA

ATENTIE: Verificati inainte de a pune in functiune arzatorul ca tubul de retur sa nu prezinte obstructionari.

Un eventual blocaj ar duce la ruperea organelor de etanseitate la nivelul pompei.

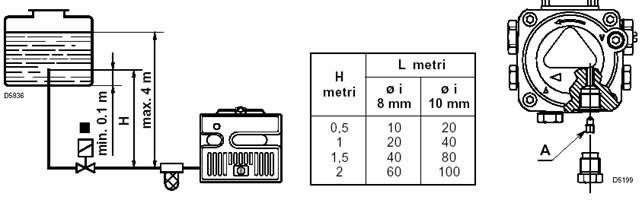

Important: Pompa este predispusa pentru functionarea bi-tubulara. Pentru functionarea mono-tubulara indepartati surubul de by-pass (A) (vezi figura de mai jos)

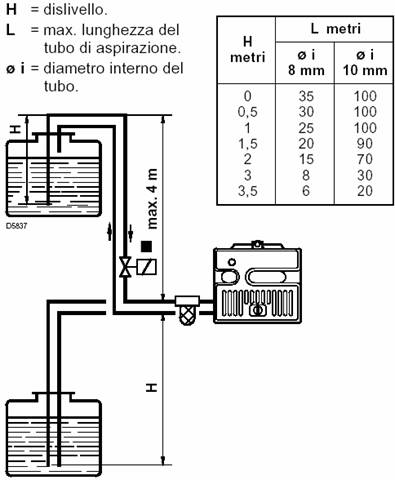

H = diferenta de nivel

L = lungimea maxima a tubului de aspirare

Ø i = diametrul intern al tubulaturii

Nu se va depasi depresiunea maxima de 0,4 bar (30 cm Hg). Peste aceste valori apar emanatii de gaze din combustibil

Se recomanda ca tubulaturile sa fie perfect etanse.

In instalatiile in depresiune se recomanda ca tubulatura de retur sa fie la acelasi nivel cu tubulatura de tur. In acest caz nu este necesara clapeta de retinere.

Daca tubulatura de retur ajunge peste nivelul combustibilului clapeta de retinere este obligatorie.

Aceasta solutie este mai putin sigura decat precedenta din cauza eventualei neetanseitati la nivelul clapetei.


AMORSAREA POMPEI

Porniti arzatorul si asteptati amorsarea acesteia. Daca se realizeaza blocarea inainte de ajungerea combustibilului asteptati cel putin 20 secunde dupa care repetati operatiunea.


Este necesara instalarea filtrului pe tubul de alimentare cu combustibil .

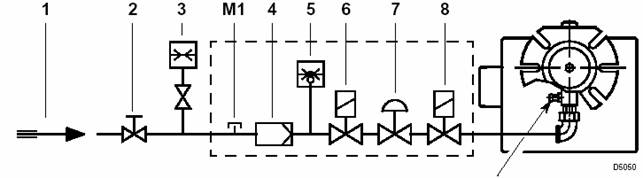

RETEAUA DE ALIMENTARE CU GAZ


M2

- Retea alimentare gaz

- Robinet manual (de montat de catre instalator)

- Manometru (de montat de catre instalator)

- Filtru

- Presostat gaz

- Valva siguranta

- Stabilizator presiune

- Valva reglaj

M1 - Punct verificare presiune alimentare

M2 - Punct verificare presiune la cuplare


MULTIBLOC

CONEXIUNE

UTILIZARE

IN ALTERNATIV RAMPA RIELLO CU:

RAMPA GAZ

ARZATOR

-filtru DUNGS GF 507/1

-stabilizator DUNGS FRS 207/1

- presostat DUNGS GW 50 A4

- valve RIELLO (RBL) 487SE si 488 SE

MBDLE 407 B01

Rp ¾

Rp ¾

GN si GPL

MBDLE 410 B01

Rp ¾

Rp ¾

GN si GPL

Rampa de gaz este furnizata separat , pentru reglarea ei vezi instructiunile rampei.


ARZATORUL ESTE PREDISPUS PENTRU FUNCTIONAREA CU DOI COMBUSTIBILI:

Combustibil tip:M si gaz


Trecerea de la un tip de combustibil la altul se realizeaza prin intermediul selectorului (12)

FUNCTIONAREA CU COMBUSTIBIL TIP:M (vezi figura de mai jos)

Treceti selectorul (12) pe pozitia OIL.

Se realizeaza scurtcircuitarea presostatului de gaz si functionarii fara gaz in retea.

Valvele de gaz sunt astfel neexcitate si deci trecerea gazului este impiedicata. Cand aparatura comanda se realizeaza excitarea valvei de combustibil (1). In cazul in care perioada de functionare pe combustibil lichid este mai mare se recomanda inchiderea robinetului pe conducta de alimentare cu gaz.

FUNCTIONAREA CU GAZ

Treceti selectorul (12) in pozitia GAS

Functia presostatului de gaz este refacuta si arzatorul functioneaza doar cu presiune corespunzatoare de gaz. Cand aparatura comanda se realizeaza excitarea valvei de gaz. Valva (1) ramane neexcitata si in consecinta trecerea combustibilului lichid este impiedicata.

Important

Si in cazul in care arzatorul functioneaza pe gaz, trebuie sa existe combustibil in rezervor si pompa sa fie amorsata.

Absenta combustibilului provoaca griparea pompei. In cazul in care nu dispuneti de combustibil se va indeparta racordul pompa - motor (3). Aceasta operatiune este recomandata cand functioneaza pentru o perioada mai lunga pe gaz.

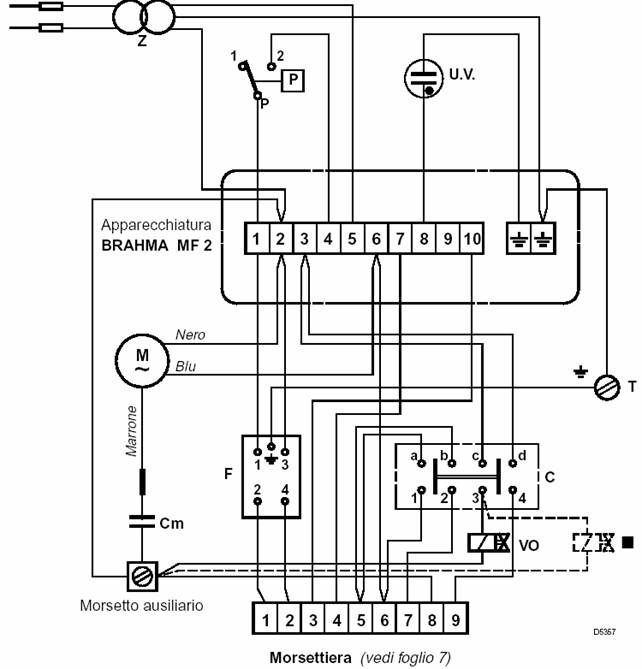

SCHEMA ELECTRICA A ARZATORULUI

(realizata in fabrica)



Legenda:

C - comutator (lichid inchise a-1 / c-3, gaz inchise b-2 / d-4

Cm - condensator motor

M - motor

P - presostat aer

T - impamantare

VO - valva combustibil lichid

Z - transformator de aprindere

■ - dispozitiv automat de oprire

F - filtru perturbatii radio

U.V. - fotocelula U.V. (in caz de inlocuire atentie la polaritate)



Nero - negru

Marrone - maro

Nero - negru

Morsetto ausiliario - clema auxiliara

Morsettiera (vedi foglio 7) - sir de cleme vezi pagina urmatoare

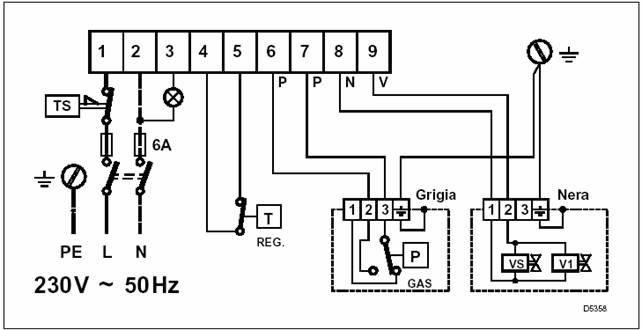

CONEXIUNI ELECTRICE LA SIRUL DE CLEME

(de efectuat de catre instalator)



NOTA

- Nu inversati polaritatea faza nul si efectuati exact schema mai sus mentionata.

- Folositi cabluri cu sectiunea de 1,5 mm2.

- Atentie la impamantare.

- Verificati oprirea arzatorului deschizand termostatul cazanului si blocarea prin obstructionarea fotocelulei UV..

- Schema electrica realizata de instalator va trebui sa fie in conformitate cu regulile materiei care sunt in vigoare in Romania.



FIXAREA CABLURILOR ELECTRICE

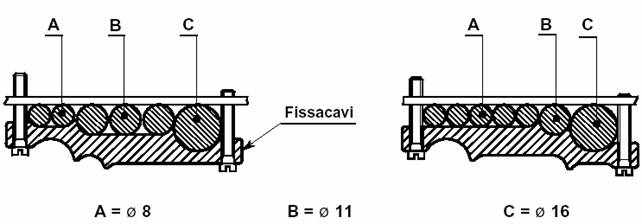

Toate cablurile electrice ce se vor lega la sirul de cleme (6 fig.1) vor trece prin colierele (11 fig.1).

Blocarea cablurilor se realizeaza prin intermediul colierelor, situate sub sirul de cleme .










REGLAREA CAPULUI DE COMBUSTIE

(VALABIL PENTRU AMBELE TIPURI DE COMBUSTIBIL)


Dupa ce s-a efectuat operatiunea prezentata ca in fig.2 pag.4 (demontarea arzatorului de pe cazan) procedati dupa cum urmeaza:

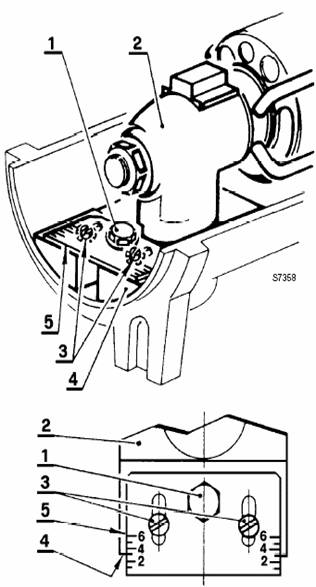

Desurubati surubul (1) figura alaturata si extrageti cotul (2). Slabiti cele doua suruburi (3) in asa fel incat planul posterior (4) al cotului sa coincida cu indicele dorit pe placa (5), conform diagramei de mai jos.

Blocati suruburile (3) cu atentie ca ambii indici de pe marginea etichetei sa fie aliniati pe planul de referinta (4). In figura alaturata reglajul a fost efectuat pe indicele 3.

Pentru interventii de intretinere la capul de combustie : curatare disc, duza, reglare electrozi, etc., desurubati piulita (8 fig.1, pag1) care fixeaza tubul de combustibil la pompa si indepartati-l intr-o parte (A, fig.2, pag 3) arzatorul pe balamaua (4).

Pentru a demonta capul (2) (figura laterala)  indepartati surubul (1) si nu indepartati suruburile (3).

La remontarea capului (2), reglajul nu va fi deteriorat


Important: Urmariti cu atentie concentricul dintre disc si tubul de flacara.


Exemplu:

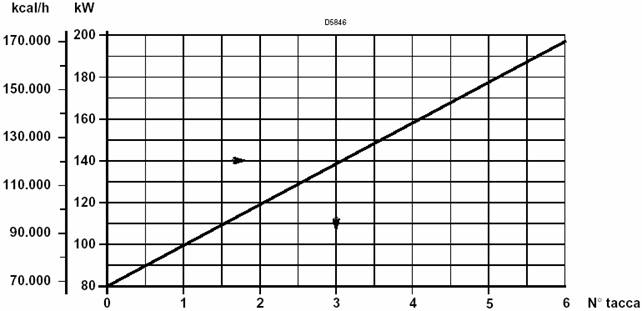

Arzatorul este instalat pe un cazan de 125kW. Considerand un randament de 90%, arzatorul va avea cca. 140kW.

Din diagrama rezulta ca pentru aceasta putere reglajul se va efectua pe indicele 3.







PUNEREA IN FUNCTIUNE CU COMBUSTIBIL LICHID

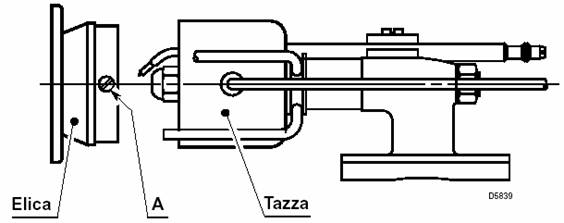

Pentru a actiona asupra duzei sau pentru reglarea electrozilor, desurubati cele 2 suruburi (A) si indepartati discul deflector de pe pahar.

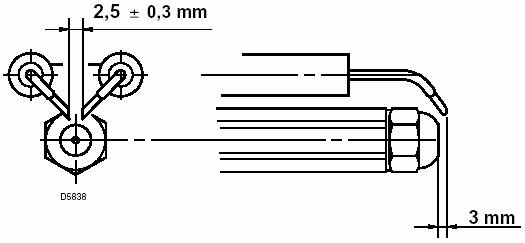

POZITIONAREA ELECTROZI

REGLAREA COMBUSTIEI

In functie de puterea dorita se va alege duza si presiunea la nivelul pompei.

DUZA

PRESIUNE POMPA

DEBIT ARZATOR

DUZE RECOMANDATE:

Monarch tip:R

Delavan tip:B

Steinen tip:S

Danfoss tip:S


Presiune

12 bar: arzatorul paraseste fabrica reglat la aceasta valoare

14 bar: doar la camere de combustie lungi si unghi de pulverizare 45°


GPH

unghi

bar

Kg/h ± 4%






























PUNEREA IN FUNCTIUNE

Aerisirea se realizeaza prin deschiderea surubului adecvat pozitionat pe presostatul de gaz.

Presostat GAZ - pentru reglare vezi instructiunile rampei de gaz

Presostat AER - (7 fig.1) reglat din fabrica la 0,5 mbar













CONTROLUL COMBUSTIEI

CO2 - arzatorul se va regla cu un CO2 care nu va depasi aproximativ 10% (gaz cu PCI - 8600kcal/Nm3)

Se evita astfel ca o mica dereglare (variere a tirajului) sa provoace combustie cu defect de aer si formare de CO.


CO - nu trebuie sa depaseasca valoarea de 100 mg/kWh (93ppm) conform EN 676


Este important si se va lua in considerare ca debitul de aer este diferit in functie de faptul ca arzatorul are sau nu capacul montat.

Se recomanda a se proceda dupa cum urmeaza:

reglati clapeta

montati capacul si verificati valorile Bacharach (CO2 - CO)

daca este necesar modificati debitul de aer, indepartati capacul, actionati asupra clapetei de aer, remontati si verificati valorile)

NOTA: Cand arzatorul functioneaza la o putere mai mare de 188kW (160.000kcal/h) indepartati panoul montat in interiorul capacului (vezi figura de mai jos)


panou

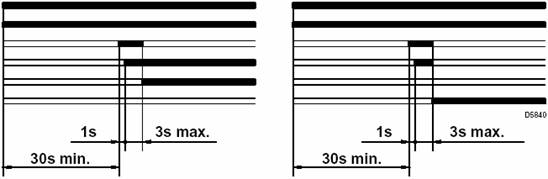

CICLUL DE PORNIRE



Normal Blocare in cazul nerealizarii aprinderii

Termostat

Motor

Transformator aprindere

Valva

Flacara

Blocare



Cand stingerea se realizeaza in timpul functionarii, blocarea se realizeaza intr-o secunda.













Puncte de reglaj

AVARII ALE ARZATORULUI SI CAUZE


Indicatiile pentru functionarea pe gaz sunt valabile si pentru combustibil lichid pentru indicatiile (▲)

AVARIE

CAUZA

Arzatorul trece de faza de pre-ventilare normal, se realizeaza flacara, dar arzatorul intra in blocaj la 3 secunde de la aprindere

Fotocelula nu vede - murdara, defecta, tensiune joasa (mai putin de 207V) (▲)

Presostatul de gaz este reglat foarte aproape de presiunea de lucru

Arzatorul intra in blocaj dupa perioada de pre-ventilare, deoarece flacara nu se realizeaza

Valvele permit trecerea unei cantitati mici de gaz (presiune mica in reteaua de gaz)

Presostatul de aer nu inchide contactul - dereglat sau defect; apare pre-ventilare continua (▲)

Arcul electric pentru aprindere este nereglat sau lipseste (▲)

Tubulatura nu a fost aerisita

Arzatorul nu porneste la inchiderea termostatului

Lipsa gaz

Presostatul de gaz nu inchide datorita reglajului incorect sau presostat defect

Arzatorul continua sa repete faza de pornire fara a intra in blocaj

Este cauzata de o iregularitate frecventa cauzata de faptul ca presiunea gazului in reteaua de alimentare este foarte aproape de valoarea de comutare a presostatului de gaz.

Ca rezultat se realizeaza o cadere brusca de presiune la deschiderea valvelor, ducand la comutarea presostatului.

Aceasta este temporar deoarece valvele inchid imediat si se realizeaza o crestere a presiunii si o comutare a presostatului deoarece creste presiunea de gaz, acest lucru repetandu-se.

Remediul consta in reglare presostatului de gaz.


CURENTUL LA FOTOCELULA UV

Valoarea pentru o corecta functionare este de 15µA. Daca valoarea este inferioara poate depinde de: defectiunea fotocelulei, tensiune joasa, dereglarea arzatorului.

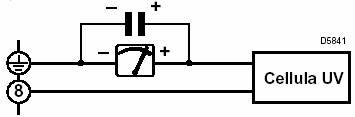

Pentru a masura folositi un microampermetru de 100µA c.c., legat in serie cu fotocelula, in functie de schema laterala, cu un condensator de 100µF - 10V c.c. in paralel cu instrumentul.

bloc de comanda


ANOMALII DE FUNCTIONARE

Arzatorul intra in blocaj datorita:

- stingerii flacarii (▲)

Arzatorul se opreste datorita:

- deschidere presostat gaz

- inchidere valva si pre-ventilare continua pentru deschiderea presostatului de aer (▲)


FLACARA SIMULATA

La un defect al fotocelulei sau al circuitului de sesizare flacara se poate intampla ca flacara sa fie vazuta cand in realitate nu exista. In acest caz se realizeaza blocarea fie la deschiderea termostatului, fie la sfarsitul functionarii, fie la inchiderea functionarii sau in orice moment al perioadei de pre-ventilare.
