Asamblari prin presare



Asamblari prin presare


Asamblari prin presare




In general una din piesele care se asambleaza prin presare are un alezaj sau face parte din categoria inelelor , iar cealalta este un arbore plin sau gol la interior .

In principiu , pentru a se obtine asamblarea prin presare a doua piese este necesar ca acestea sa se aduca intr-o astfel de situatie incat intre ele sa apara forte de strangere , care sa duca la blocarea pieselor .Acest lucru se poate realiza prin presarea unei piese pe cealalta , transversal sau longitudinal .

Presarea transversala se poate obtine prin una din urmatoarele metode :

presarea si incalzirea piesei exterioare la temperatura ambianta ;

piesa exterioara are diametrul sau exterior d mai mic decat cel al piesei interioare di prin incalzirea piesei exterioare la o anumita temperatura se produce dilatarea ei astfel incat de , devine mai mare decat di , piesele se asambleaza cu usurinta , urmand ca la racire prin contractie , piesa exterioara sa se stranga pe piesa interioara .






1. Asamblari prin incalzire sau racire

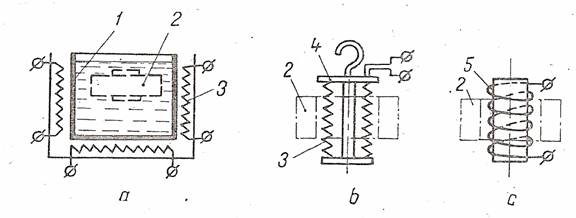

Asamblarea prin incalzire se executa prin incalzirea piesei cuprinzatoare , ceea ce permite introducerea usoara a piesei cuprinse in alezajul sau datorita fenomenului de dilatare .Dupa ce ansamblul este racit , este realizata strangerea prescrisa .

Dupa prelucrare le temperatura mediului ambiant , diametrul piesei interioare , di este mai mare decat diametrul gaurii , d .

Temperatura la care este incalzita piesa cuprinzatoare este data de relatia t = td + to + ts [ C ] .








Asamblari prin deformare


Piesele care se asambleaza prin deformare trebuie sa indeplineasca conditia de a fi deformabile in zona de asamblare .

Asamblari prin deformare :

prin mandrinare ;

prin deformarea piesei .

Asamblarea prin mandrinare se realizeaza prin largirea radiala a piesei cuprinse a arborelui sau prin comprimarea piesei cuprinzatoare .Sunt folosite atunci cand este necesar sa se asigure o buna etansare intre piesele imbinate .

Operatia se poate executa folosind dispozitive si scule specializate .Operatia de mandrinare se poate executa manual sau mecanizat .

Mandrinarea manuala se aplica de obicei tevilor cu pereti subtiri sau celor din alama sau cupru .

Teava asamblata prin mandrinare va fi debitata cu 1,5 si 2,5 mm mai lunga decat lungimea finala de dupa mandrinare .

Mandrinarea mecanizata se aplica tevilor cu pereti grosi , folosindu-se un dispozitiv de mandrinare .

Asamblarea prin deformarea piesei se aplica la piesele cu pereti subtiri si consta in modelarea capetelor celor doua piese in asa fel incat sa nu permita deplasarea lor una fata de cealalta .
