Alimentator de rezerva DT/RPS



Alimentator de rezerva DT/RPS


Alimentator de rezerva DT/RPS


Descriere

Sertarul de alimentare cu rezerva DT/RPS este o alternativa economica la configuratiile conventionale de electroalimentare cu rezerva. De ex. daca o rama este incarcata cu 9 sertare, in loc sa se instaleze cate un alimentator de rezerva in fiecare sertar, se instaleaza unul singur care sa poata inlocui pe oricare ar fi defect.



Fiecare alimentator de rezerva inlocuieste un singur alimentator defect, pana la repararea lui. Daca se considera ca in acest rastimp s-ar mai putea defecta unul, se monteaza doi alimentatori in sertarul de alimentare cu rezerva.

Pentru a beneficia de rezervare, toti alimentatorii trebuie sa fie de tipuri a caror denumire se termina in R, de ex. PS/ACI-0200R-110V.

Tipuri

DT/RPS poate fi procurat ca sertar sau ca piese pentru reconfigurarea unui sertar DT obisnuit in sertar de alimentare cu rezerva:

Nume de tip

-piese pentru reconfigurare DT-SHELF/KIT-PWR REDUN/4

-sertar cu 4 cablaje de alim. DT-SHELF-19-PWR REDUN/4

-cablaj pentru un alimentator DT-PSPWR REDUN CABLE/1

-cablaj pentru 4 alimentatori DT-PSPWR REDUN CABLE/4

Alimentatorii seria R sunt de 4 tipuri:

PS-AC1-0200R-110 V

PS-AC2 0200R 220 V, care cere un filtru exterior pentru a respecta cerintele de compatibilitate cu alimentatorul)

PS-DC1-0200R-048V-R

PS-DC2-0200R-024 V-R

Alimentatorii fara R pot fi transformati in cei de mai sus corespondenti a se contacta pentru detalii reprezentanta Philips


Indicatori si conexiuni

Alimentatorii din seria R au acelasi semnalizari, comenzi si conectori ca si cei descrisi anterior, se potrivesc in orice sertar DT si sunt compatibili cu orice module DT.

Sertarul DT/RPS este un sertar DT obisnuit cu o placa in spate pe care se plaseaza pana la 8 conectori de cablaj care leaga sertarul cu rezerva de celelalte sertare din rama, pe spatele carora este cate un conector de acelasi fel .

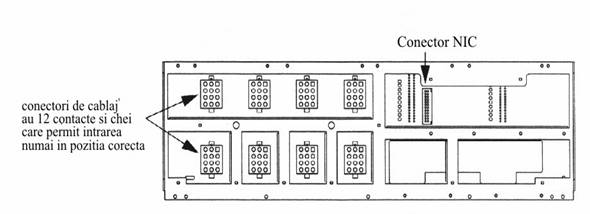

Fig.128 Placa din spate a sertarului DT/RPS (vedere din spate)

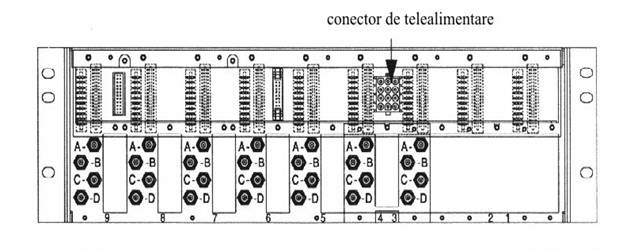

Fig.129 Sertar obisnuit vazut din spate


Descrierea functionarii


DT/RPS alimenteaza un sertar DT cand cade alimentatorul obisnuit din acel sertar. Fiecare din cei 8 conectori cu 12 pozitii de pe spatele lui este legat la trei diode de comutatie (+24, +5si 5 V c.c.). Cat timp sertarul conectat la ele da tensiunile corespunzatoare, DT/RPS este in starea de rezerva. Cand o tensiune data de alimentatorul din sertar cade sub un prag prestabilit, toate cele trei diode legate la comutatorul care duce spre acel sertar incep sa conduca curenti prin cablaj (DT-PS PWR REDUN CABLE) de la alimentatorul de rezerva comuna din RPS catre sertarul in care cazuse alimentarea.

Alimentatorii in versiunea cu R sunt echivalenti ca functii cu cei obisnuiti, dar, pentru a compensa pierderile pe cablu si in conexiuni, au tensiuni de iesire putin mai mari decat cei obisnuiti.

Ca si cu cei obisnuiti, de la alimentatorii in versiunea cu R sertarul afectat primeste 200 W pentru toate modulele instalate in el. Fiecare modul de alimentare cuprinde doua placute cu cu circuite:

-cea principala, care stabilizeaza tensiunile si (in cazul alimentarii de la retea) face conversia din c.a. in c.c.

-cea de interfata cu reteaua, care creeaza semnalizarile de stare.

Daca o rama are in functie un DT/RPS, toti alimentatorii, din acest sertar si din sertarele cu echipamente, de pe acea rama, trebuie sa fie din versiunile cu R.

Pentru alte detalii v.Manualul DT Doc.2272011, revizuirea C sau alta mai noua.


Configurare

Instaland un DT/RPS se poate mari numarul de module de echipamente active din rama (cate 7 in fiecare sertar, nemaipunand in sertare alimentatori de rezerva)

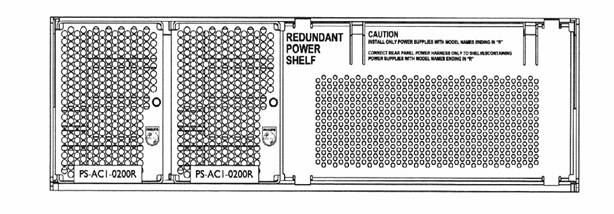

DT/RPS ocupa un sertar (obs. In fig. Sunt 2 alimentatori de rezerva comuni si 5 lacase de modul goale, in care nu se prevede sa se instaleze nimic) si in alte 8 sertare sunt cate un alimentator si 7 module optice active. Jos si sus este cate un spatiu unitar liber.



Instalare si reglaj

A se citi tot acest capitol inainte de a incepe instalarea.



Isosceles Triangle: ! Atentie! Interzisa conectarea DT/RPS cu sertare in care sunt alimentatoare fara

R in denumirea lor.


Scule si echipament

DT/RPS (in rama de 19 asa cum este, in rama de 23 dupa ce I s-au pus aripioarele de prelungire)

Rama cu sertarele alimentate cu alimentatori PS/-0200R

Unul sau doua module de alimentator PS/-0200R

Cate un cablu DT-PS PWR REDUN CABLE pentru fiecare sertar care va beneficia de rezervarea alimentarii.

Surubelnita (pentru suruburile ramei)


Modificarea unui sertar obisnuit pentru a fi folosit ca DT/RPS

Se indeparteaza toate modulele din sertar si se scoate sertarul din rama.

Se desurubeaza si se scoate placa din spate a sertarului si se pune in loc placa din spate de tip DT/RPS folosind aceleasi suruburi:

-a.Se tine placa asa incat conectorii (cei 8) sa fie spre stanga cand se priveste sertarul dinspre spate (ca in fig.131)

-b.Se aliniaza cele 10 gauri de montaj (v.fig.131)


-c.Se baga toate cele 10 suruburi in gauri ca sa se asigure ca stau bine, apoi se strang.

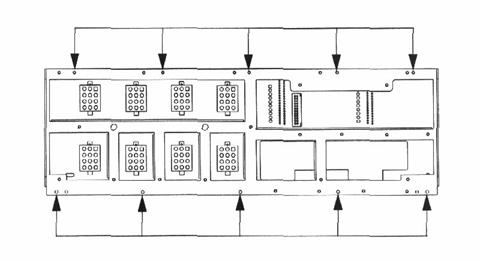

Fig.131 Gaurile de montaj de pe placa din spate

Sunt cele 10 insemnate cu sageti, nu vecinele lor.


Instalarea unui DT/RPS in rama

DT/RPS se monteaza direct in rama de 19; pentru rama de 23 se pun aripioarele prelungitoare.

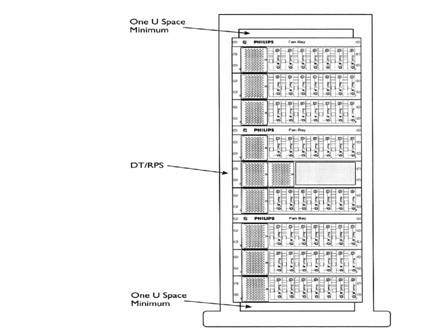

Instalarea in rama trebuie sa respecte liniile directoare din fig. 130 (maximum 9 sertare cu echipamente opto-electronice, cate un sertar cu ventilatori deasupra a trei sertare cu module active, jos si sus cate un spatiu unitar liber)

DT/RPS se aseaza cat mai in mijlocul ramei, ca sa se lege usor de sertarele pe care le serveste.

Se prinde de rama cu 4 suruburi.


Instalarea unui modul de alimentare versiunea cu R.

-Se trage in jos cu putere jghiabul cu fibre (ramane tras in jos pana s-a terminat instalarea)

-Se aseaza modulul asa incat prelungirile mici ale sertarului sa intre bine in santurile spatiului de gazduire a alimentarii. Primul alimentator se aseaza in lacasurile 1 si 2 (primele din stanga vazand din fata); al doilea, daca exista, in lacasurile 3 si 4.

-Se impinge modulul in lacas cat merge, ca sa fie sigur facute conexiunile de alimentare si semnalizari intre el si sertar.

-Se procedeaza la fel cu al doilea modul (daca exista)

-Se preseaza capacul pe cele 5 locuri ramase libere in drepta modulelor de alimentare.

-Se trage la loc jghiabul pana ce bilele se fixeaza in adancituri.

-Se conecteaza sursa electrica. Daca aceasta este reteaua de 220 V si se cere satisfacerea conditiilor Comisiei Electrotehnice Internationale, se insereaza intre priza si cordon filtrul contra perturbatiilor.


Conexiunile de facut

-De la DT/RPS la sursa electrica

-De la DT/RPS la sertare (cablaj DT-PSPWR REDUN CABLE)

-Supraveghierea de stare (conexiune NIC-NIC optionala)

a)cablajul

Isosceles Triangle: !


Atentie! Intre DT/RPS (cei 8 conectori cu 12 contacte) si sertare se folosesc

Numai cable DT-PS PWR REDUN CABLE

Se introduce un capat al cablului (oricare) intr-un conector al sertarului DT/RPS si celalalt capat in conectorul de telealimentare al unui sertar (v.fig.132). Conectorii de la capetele cablului nu intra in cei de pe sertare in pozitia in care contactele se corespund.

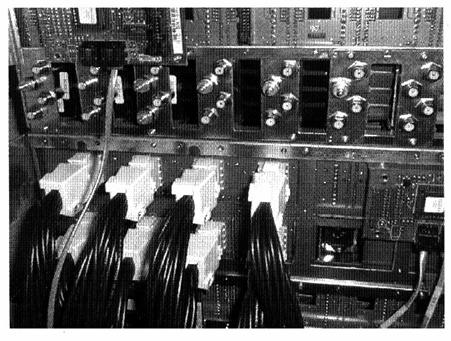

Fig.132 Conexiunile cablelor dintre sertare




In figura conectorul de cap de cablu este introdus in cel de telealimentare de pe sertar.


b)Conectarea intre placi NIC

Se presupune ca toata rama DT a fost conectata la un punct de teleservire si acum trebuie sa se adauge in siste, sertarul cu alimentatori de rezerva. Este necesar sa se inlantuiasca toate unitatile NIC din rama.

Scule si echipament

Cate un cablu saritor special (daisy-chain) de fiecare unitate NIC (cel livrat cu unitatea)

Fir telefonic obisnuit si o trecere RS-232 la RJ 1 1 (a se comanda la Philips trusa de interfata CRAFT)

Un cablu panglica sau un adaptor, compatibile cu poarta COM a calculatorului (deobicei un conector cu 9 sau 25 contacte) si cu interfata electrica.


Isosceles Triangle: ! A se folosi numai cablele saritoare livrate odata cu NIC pentru conectarea in

Lant. Ele nu pot fi inlocuite cu fir telefonic, de cel folosit pentru legarea NIC

La sistemul de telesupraveghiere si telecomanda.


Lantul NIC se completeaza astfel:

-se deconecteaza cablul de la acel NIC care este legat la calculatorul de telesupraveghiere

-se introduce un capat al unui cablu saritor special in J1 de pe NIC al sertarului DT/RPS, iar la celalalt capat in J1 al celui de-al doilea NIC (NIC2)

-se introduce un capat al altui cablu saritor in J2 de pe NIC 2 si celalalt cablu in J2 de pe NIC3. Se continua aceasta inlantuire pana ce cuprinde toate unitatile NIC.

-se leaga cablul care merge la calculatorul de telesupraveghiere la conectorul ramas liber pe NIC al DT/RPS

Daca legarea la centrul de teleservire se face acum cu acest prilej, se va urma documentatia trimisa odata cu NIC sau manualul Diamond Transport System 2272011, revizuirea C sau mai noua.

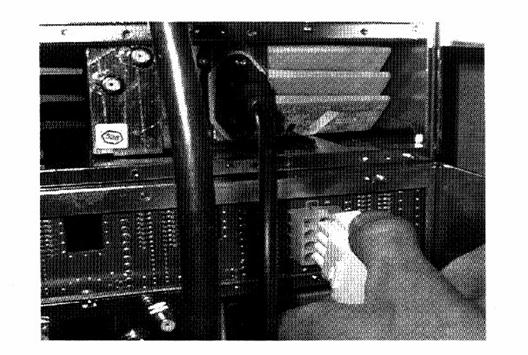

Fig.133 Conectare de la NIC al DT/RPS la NIC al sertarului vecin


c)Legarea DT/RPS la sursa electrica


Atentie: DT/RPS este in functie din momentul conectarii la sursa

-Pentru 110 V c.a.: fisa cordonului se introduce la DT/RPS, steckerul la priza

-Pentru 220 V c.a.: filtrul la priza, steckerul cordonului in filtru (fig.134)

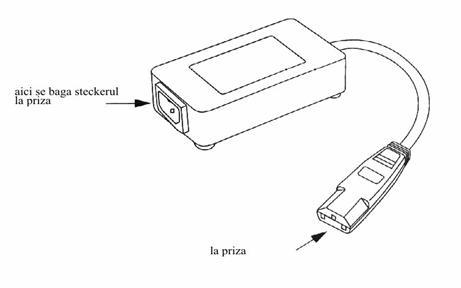

Fig.134 Filtru de perturbatori

-Pentru c.c. modulul are o intrare in spate

modelul PS-DC1-0200R-048 V cere 48 V c.c. drept sursa

modelul PS-DC2-0200R-024 V cere _24 V c.c drept sursa

Conexiunile de c.c. se fac astfel:

-Se ia capacul de plastic de pe blocul de intrare c.c. (se strang marginile capacului si se trage afara

-Se slabesc suruburile celor doua borne si se baga firele corespunzatoare

-Se strang suruburile la loc

-Se apasa capacul sa reintre la locul lui

Daca se foloseste sursa de c.c. se fixeaza firele de alimentare la conectorul CEI de pe alimentator

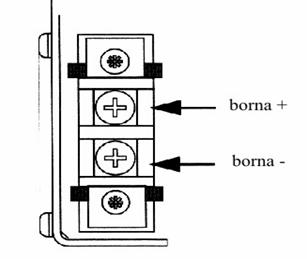

Fig.135 Conectarea c.c.


Este esentiala cablarea corecta a polilor: pentru 24 V c.c., borna + se leaga la firul sub tensiune 24 V c.c.; pentru 48 V .c.c., borna se leaga la firul sub tensiune 24 V


Borna -48 V c.c. +24 V c.c.


+ (deasupra) masa 24 V c.c.

- (dedesubt) 48 V c.c. masa


Specificatii

Note Surse c.a. Surse c.c. Unitati

Alimentatori versiunea R

Intrare electrica

Tensiuni:PS/AC1-0200R-110V 98128 V c.a.

PS/AC2 220V 180256 V c.a.

PS/DC1 048V -42-56 V c.c.

PS/DC2 024V +21+28 V c.c.

Limita curenti intrare:PS/AC1 2,5 A

PS/AC2 5 A

PS/DC1 6,2 A

PS/DC2 13 A

Componenta alternativa si zgomot 140 mV

Conector intrare stecker CEI bloc borne

Iesiri stabilizate

Tensiuni: +24,124,5 de V c.a

6A


+5,66 de 4A V c.c.

-5,6-6 de 7A V c.c.


Note Surse c.a. Surse c.c. Unitati


Conector iesire 10contacte

Conector iesire interfata retea conector de

Margine

Indicator de putere LED

Componenta alternativa si zgomot 100 mV

Randament (tipic) 77 %


Interfata de stare

Comunicatii: protocol serie SPI

Adresa numerica a 1

Alimentare de la 24 V si +5 V c.c.

pe sertar

Functii supraveghiate b tensiunile continue si temperatura

Precizia tensiunii (tipica) 1 %

Precizia temperaturii (tipica) 2 C

Temperatura de lucru: a camerei

Temperatura de depozitare: -40+60 C

Compatibilitate electromagnetica: CENELEC EN 50083-2

Protectia la strapungere CEI 02-2 8 kV

Mecanic dimensiuni 2,1x9,5x33 cm

(inalt.xlat.xadanc.)

greutate 2,9 kg

protectie IP202-concorda cu CEI 529

soc si vibratie CEI 68-2-36, 68-2-29


a.Fiecare modul DT are o adresa proprie pentru supraveghierea de stare

b.Inainte de dioda de comutatie


Sertar DT/RPS Nota Unitati

Electric Interfata de telesupraveghiere conector RJ-1 1

Mecanic dimensiuni a 13,3x48,3x39,4 cm

(inalt.xlat.xadanc.)

greutate kg

protectie IP202-conc.CEI 529

soc si vibratie CEI 68-2-36, 68-2-6, 68-2-29

Temperatura de lucru

De depozitare -40+60 C

Compatibilitate electromagnetica CENELEC EN 50083-2

Protectie la strapungere electrica CEI 801 2 8 KW


a.Sertarul DT/RPS primeste cel mult 2 module de latime dubla


----- ----- ------//----- ----- ----------------
