Circuite liniare de curent continuu



Circuite liniare de curent continuu


CIRCUITE LINIARE DE CURENT CONTINUU



1. PROBLEME

Sa se simuleze cu PSPICE urmatoarele circuite si s` se explice rezultatele:

E1 = 9V; E4 = 9U3 ; E1 = 2V; E2 = 2*I1 ; a) E3 = 1V;

E6 = 12V; Is3 = 1A; Is1 = 1A; r1 = r2 = 1W b) E4 = 2V;

r2 = 6 W ; r4 = 6 W r1 = r2 = 1W; r3 = 2W c) r4 = 2W

r1 = 3 W ; r5 = 3 W

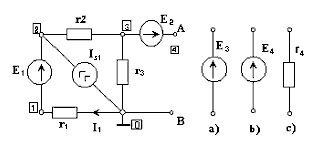

Fig. 1.1. Fig. 1.2.



2. INTERPRETAREA REZULTATELOR

Pr. 1.1. Se observa ca circuitul nu are bucle formate numai din surse de tensiune sau sectiuni formate numai din surse de curent. Circuitul liniar are deci o solutie unic`. Solutia determinata cu SPICE se verifica cu bilantul puterilor utilizand datele din fisierul *.out.

Pr. 1.2. In cazul unui circuit liniar cu surse comandate se poate ca determinantul matricei sistemului de ecuaii al circuitului sa se anuleze pentru anumite valori ale parametrilor de command`. Pentru a determina existenta ]i unicitatea solutiei circuitului din figura 1.2. pentru cazurile a), b) ]i c) se determina generatorul echivalent de tensiune al circuitului dintre bornele A ]i B.

Fig. 2.1.

Rezistenta echivalenta [ntre bornele circuitului pasivizat, poate fi determinat` dup` cum urmeaz`. Deoarece acest circuit contine o sursa comandata, pentru calculul lui se aplica [ntre A si B un curent de 1 A ca [n figura 2.1. Rezulta tensiunea U din care se determin` .


Se determina generatorul echivalent de tensiune intre bornele AB.

Pentru determinarea rezistentei echivalente RAB se pasivizeaz` circuitul.

Rezulta ecuatiile

Cu

Din ultimele ecuatii rezulta U=0 respectiv:

Pentru a determina se scriu ecuatiile circuitului:


Rezulta



Rezulta generatorul echivalent de tensiune la bornele AB



a) In acest caz

si

si circuitul are o infinitate de solutii (orice );


b) In acest caz

rezulta si circuitul nu are solutie;


c) In acest caz

si pentru circuitul are o solutie unica.


3. INSTRUCTIUNI SPICE


Se vor utiliza urmatoarele instructiuni:


a) Descrierea elementelor de circuit


resistor


R<name> <+node> <-node> [<model>] <value>

R<name> = numele rezistorului

<+node> , <-node> = nodurile intre care se conecteaza

<model> = numele modelului (optional)

<value> = valoarea rezistentei, in W



surse independente de curent


I<name> <+node> <-node> [[DC] <value>] [AC <mag> [<phase>]] [ <transient specifications> ]

<+node>, <-node> = nodurile pozitiv si negativ

[[DC] <value>]= semnal de curent continuu de tip Is = <value> , in A.


surse independente de tensiune


V<name> <+node> <-node> [[DC] <value>] [AC <mag> [<phase>]] [ <transient specifications> ]

<+node>, <-node> = nodurile pozitiv si negativ

[[DC] <value>] = semnal de tensiune continua de tip E = <value> , in V.


- surse comandate liniar


- sursa de tensiune comandata in tensiune (VCVS)


E<name> <+node> <-node> <+control> <-control> <gain>

<+node> ,<-node> = nodurile pozitiv si negativ ale sursei

<+contro>,<-control> = nodurile pozitiv si negativ ale portii de comanda

<gain> = E/Uc



sursa de tensiune comandata in curent (CCVS)


H<name> <+node> <-node> <vname> <gain>

<+node>, <-node> = nodurile pozitiv si negativ

<vname> = sursa de tensiune al carei curent reprezinta marimea de comanda

<gain> = E/Ic


sursa de curent comandata in tensiune (VCCS)


G<name> <+node> <-node> <+control> <-control> <gain>

<+node> ,<-node> = nodurile pozitiv si negativ ale sursei

<+contro>,<-control> = nodurile pozitiv si negativ ale portii de comanda

<gain> = Is/Uc



sursa de curent comandata in curent (CCCS)


F<name> <+node> <-node> <vname> <gain>

<+node>, <-node> = nodurile pozitiv si negative ale sursei

<vname> = sursa de tensiune al carei curent reprezinta marimea de comanda

<gain> = Is/Ic


b) Descrierea tipului de analiza de curent continuu


.OP

- realizeaza determinarea punctului de functionare in current continuu si tipareste valorile potentialelor nodurilor si ale curentilor prin sursele de tensiune in fisierul *.out.


.DC [LIN] <varname> <start> <end> <incr> [<nest>]

.DC [OCT][DEC] <varname> <start> <end> <points> [<nest>]

.DC <varname> LIST <values [<nest>]

<varname> = numele sursei a carei valoare se variaza;

[LIN],[OCT],[DEC] = variatie de tip liniar, pe octave, sau decadica a valorii sursei;

LIST = variatie dupa o lista de valori <value>;

<start>,<end> = valorile de inceput si sfsrsit ale parametrului considerat;

<incr> = increment;

<points> = numarul de puncte in intervalul considerat;

<nest> = cea de-a doua sursa a carei valoare se variaza (optional) ;
