Masina dotata cu comanda numerica - istoric. Generalitati. Axele si coordonatele masinii dotate cu comanda numerica. Panoul de operare. Functiile de programare

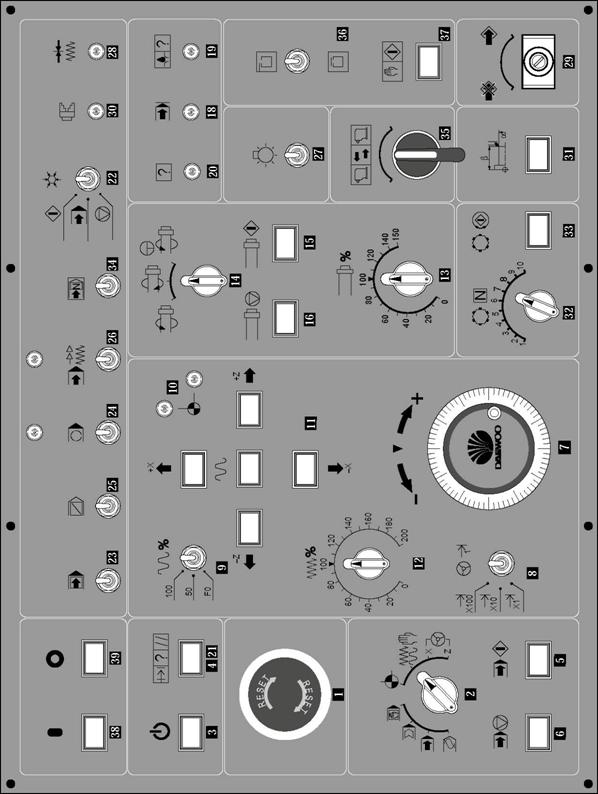

PANOUL PRINCIPAL DE COMANDA

No.

Descriere(butoane ,comutatoare si  LED-uri)

Buton STARE DE URGENTA

Comutator MOD DE LUCRU

Buton “MASINA PREGATITA”

Buton ELIBERARE DE URGENTA

Buton START CICLU

Buton OPRIRE AVANS

MANER ROTATIV pt. deplasare manuala a turelei (sanie portscule )

Comutator de selectare a marimii deplasarii turelei

Comutator de selectare a marimii deplasarii rapide a turelei

LED-uri de confirmare a pozitiei turelei in punctul de referinta ( originea masinii)

Butoane de deplasare a turelei pe axele X si Z

Comutator control marime avansu de lucru exprimat in procente

Comutator control marime turatiei universal exprimat in procente

Comutator de selectare a directei de rotatie a universalului

Buton START ROTATIE AX MASINA ( rotatie universal)

Buton STOP ROTATIE AX MASINA ( rotatie universal)

Indicator al incarcarii axului masinii exprimat in procente

LED ce indica sfarsitul programului ( comenzi M02 si M03 )

LED alarma de lubrifiere

LED alarma masina

Buton resetare alarma

Comutator lichid de racire

Comutator de selectare mod executie program fraza cu fraza

Comutator selectare OPRIRE OPTIONALA a masinii

Comutator selectare OPTIUNE EVITARE FRAZA PROGRAM

Comutator selectare FUNCTIONARE USCATA

Comutator OPRIRE/ PORNIRE LUMINA DE LUCRU

LED BLOCARE MASINA

Comutator PROTECTIE PROGRAM

LED strangere piesa

Buton MASURARE SCULA

Comutator SELECTARE SCULA ( SELECTARE POST TURELA)

Buton indexare turela

Comutator selectare RELUARE PROGRAM

Comutator AVANS/ RETRAGERE VARF PINOLA

Comutator DESCHIDERE/ INCHIDERE AUTOMATA A USII MASINII

Buton selectare DESCHIDERE/ INCHIDERE MANUALA A USII MASINII

Buton PORNIRE MASINA

Buton OPRIRE MASINA

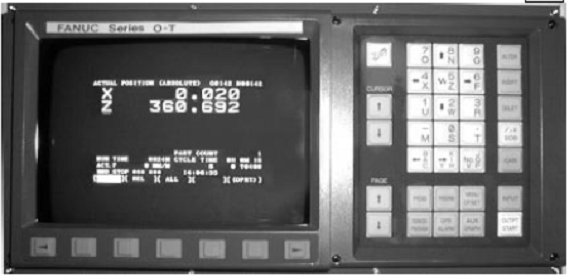

Fig. 4

Fig. 5

Tip operare

Mod

Functie

Operare automata

EDIT

Inregistrare program in memorie

Modificare, adaugare si stergerea unui program

Copierea unui program din si in memorie

AUTO sau MEMORY

Executarea unui program din memorie

Cautarea unui numar de program in memorie

TAPE

Operare masina cu o unitate exterioara

MDI

Operare masina prin introducerea manuala a datelor

Operare manuala

REF. RETURN

Executarea manula a intoarcerii turelei ( saniei portscule) in punctul de referinta

JOG

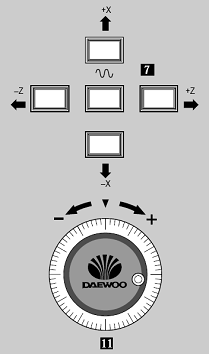

Deplasare manuala scula in sensurile “+” si “-“ cu ajutorul butoanelor poz. 7 din fig.3

MANER ROTATIV

Deplasare manuala a turelei ( saniei portscule) cu ajutorul rotitei poz. 11 din fig.3

Acest buton se foloseste la pornirea ciclului automat de prelucrare. In timpul ciclului de prelucrare acest buton este aprins. Cand ciclul de prelucrare s-a sfarsit butonul se stinge.

Fig. 9

Cand acest buton este apasat, se intrerupe avansul sculei ( saniei port scule ) pe axele X si Z , dupa ce se executa functiile de programare tip M, S si T .

Pentru reluarea operatei de prelucrare se apasa butonul <START CICLU>

Fig. 10

Acest maner este folosita la deplasarea manuala a turelei ( saniei portscule ) pe axele X si Z .

Pentru activarea ei se selecteaza modul de lucru MANER ROTATIV cu ajutorul comutatorului

<MOD DE LUCRU> prin pozitionarea sagetii comutatorului in dreptul marcajului “ X” sau marcajului “Z”

In acest fel se alege axa pe care se pe doreste deplasarea turelei .

Fig. 11

Acest comutator se utlizeaza pentru alegerea marimii deplasarii turelei ( saniei portscule) atunci cand se foloseste rotita de deplasare manuala a acesteia.

Pozitiile comutatorului :

X1 : turela ( sania portscule ) se deplaseaza cu marimea gradatiilor de pe rotita

X10 : turela ( sania portscule ) se deplaseaza cu marimea gradatiilor de pe rotita x10

X100 : turela ( sania portscule ) se deplaseaza cu marimea gradatiilor de pe rotita x100

Fig. 12

Deplasarea rapida a turelei are loc in modul automat sau in modul manual de prelucrare, la apropierea sau departarea sculei de piesa.

Aceasta deplasare rapida are 3 marimi procentuale care pot fi selectare cu ajutorul unui comutator cu 3 pozitii :

100% : in aceasta pozitie deplasarea rapida se efectueaza la valoarea ei normala ( acesta valoare reprezinta un parametru stabilit de catre producatorul masinii )

50% : in aceasta pozitie deplasarea rapida se efectueaza la jumatate din valoarea ei normala

F0 : in acasta pozitiei valorea deplasarii rapide este de 400 mm/min

Fig. 13

Masina are un punct de referinta ( originea masinii ) pentru turela ( sania portscule ). Prezenta turelei ( saniei poertscule ) in acest punct de referinta este confirmata de catre doua LED-uri .

Fig. 14

Pentru utilizarea acestor butoane se selcteaza modul de lucru JOG prin pozitionarea comutatorului

< MOD LUCRU> .

cand se apasa unul din butoanele [+Z] sau [+X] turela se deplaseaza cu viteza normala in sensurile pozitive ale axelor Z respectiv X

cand se apasa unul din butoanele [ - Z] sau [ - X] turela se deplaseaza cu viteza normala in sensurile negative ale axelor Z respectiv X

cand se apasa butonul din mijloc impreuna cu unul din cle 4 butoanele deplasarea se efectuaza in directia si sensul dorit cu avans rapid

Fig. 15

Acest comutator este folosit pentru a controla avansul sculei in modurile de lucru MDI, AUTO si JOG .

Comutatorul nu are efect atunci cand se efectueza operatii de filetare cu cutitul sau cu tarodul.

Fig. 16

Acest comutator este folosit pentru a controla turatia axului masinii ( universalului) in modurile de lucru MDI, AUTO si JOG .

Comutatorul nu are efect atunci cand se efectueza operatii de filetare cu cutitul sau cu tarodul.

Fig. 17

Poz.1 ( stanga ) – rotatie in sens antiorar

Poz.2 ( mijloc ) – rotatie in sens orar

Poz. 3 ( dreapta) - rotatie in sens antiorar doar prin mentinerea apasata a butonului < START ROTATIE AX MASINA>

Fig. 18

Buton START ROTATIE AX MASINA ( rotatie universal)

Acest buton ( fig. 16 dreapta )se foloseste pentru a porni rotirea axului masinii in modurile manuale de lucru.

Buton STOP ROTATIE AX MASINA ( rotatie universal)

Acest buton ( fig. 16 dreapta )se foloseste pentru a opri rotirea axului masinii in modurile manuale de lucru.

Fig. 19

Acest comutator este utilizat pentru selectarea modului de lucru cu lichidului de racire. Are 3 pozitii :

MANUAL ( poz.sus) : lichidul curge continuu

AUTO ( mijloc ) : lichidul porneste la startulprogramului ( M08) si se opreste la sfasitul programului ( M09 )

OFF ( jos) : in acesta pozitie lichidul este oprit indifferent de modul de operare al masinii (prelucrare automata cu program sau manuala )

Fig.

Acest comutator se foloseste pentru activarea modului in care programul de prelucrare este executat fraza cu fraza.

In acest mod de lucru , dupa executarea unei fraze avansul sculei se opreste si masina asteapta comanda pentru executarea urmatoarei fraze.Pentru executarea urmatoarei fraze se apasa butonul <START CICLU>

Fig. 21

Acest comutator este utilizat pentru protectia programului.

Are 2 pozitii:

Pozitia stanga : programul nu poate fi inregistrat in memoria masinii sau accesat in vederea modificarii

Pozitia dreapta : programul poate fi inregistrat in memoria masinii sau accesat pentru in vederea modificarii

Fig. 22

38. Buton PORNIRE MASINA

Buton folosit pentru pornirea masinii si a sistemului de comanda numerica.

Dupa apasarea lui sistemul de comanda numerica se incarca si pe ecran apare mesajul “Not ready “ ( “ Masina nu este pregatita” ).Dupa incarcarea sitemului de comanda numerica se pasa butonul <MASINA PREGATITA> , in acest fel masina devenind pregatita de lucru

39. Buton OPRIRE MASINA

Acest buton se foloseste pentru oprirea masinii si a sistemului de comanda numerica.

Fig. 23

Functie ( cod )

Simbol functie

Semnificatie

Numarul programului

O

Numarul programului

Numar fraza program

N

Specifica numarul frazei in cadrul programului

Functii pregatitoare

G

Specifica modul de deplasare

Dimensiuni

X , Y

Specifica coordonatele de deplasare a sculei in coordonate absolute

U, W

Specifica coordonatele de deplasare a sculei in coordonate relative

R

Specifica raza cercului sau raza de racordare a unei muchii a piesei

Functia de avans

F

Specifica marimea avansului sau pasul unui filet exprimate in mm

Functii auxiliare

M

Speciifca coamnda anumitor parti ale masini ( universal , turela)

Functia de rotatie a universalului

S

Specifica marimea turatiei ( rot/min) sau vitezei de rotatie universalului ( m/min )

Functia sculei

T

Specifica numarul sculei si numarul compensarii ei

Functia de desemnare a numarului unui program

P

Specifica nr. unui program auxiliar atunci cand acesta este apelat in cadrul programului de lucru

Functia de desemnare a unei secvente de program

P, Q

Specifica nr. frazelor de inceput si de sfarsit ale unui cilu de prelucrare

Numarul de repretare

L

Specifica nr. de repetari al unui program auxiliar

Parametrii

A, D, I, K

Specifica parametrii unui ciclu fix

N . . .

G . . . ..

X . . Y . .

F . . .

S . ..

T . . .

M . .

Nr. secventa program

Functie pregatitoare

Coordonate

Functia de avans

Functia de turatie

Functia sculei

Functie auxiliara

Sfasit de fraza (EOB)
