Comanda PWM cu comutatie bipolara a tensiunii



Comanda PWM cu comutatie bipolara a tensiunii


Comanda pwm cu comutatie bipolara a tensiunii



In cadrul acestui tip de comanda, dispozitivele (TA+,TB-) si (TA-,TB+) sunt tratate asemeni a doua perechi. Dispozitivele ce formeaza o pereche sunt simultan in conductie sau blocate. De asemenea, perechile lucreaza in antifaza, adica la un moment dat, numai una din perechi se afla in conductie.

Semnalele de control a starii dispozitivelor sunt generate prin compararea unui semnal periodic triunghiular utr(t) cu o tensiune de control ucontrol(t), in felul urmator:

- daca ucontrol > utr, TA+ si TB- sunt comandate iar TA- si TB+ sunt blocate;

- daca ucontrol < utr, TA- si TB+ sunt comandate iar TA+ si TB- sunt blocate;

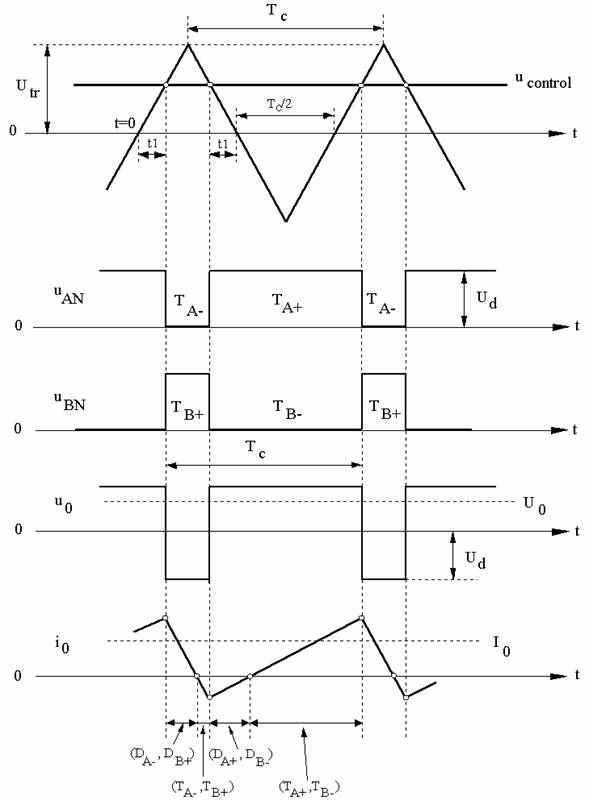

Formele de unda aferente comenzii PWM cu comutatie bipolara a tensiunii sunt puse in evidenta in Fig. 3.3.1:





Fig. 3.3.1


Daca se considera ca moment initial (t=0) o trecere prin zero spre valori pozitive a semnalului triunghiular utr(t), atunci:

unde [4]

La momentul t1, tensiunea de control ucontrol este egala cu semnalul triunghiular:

[5]



Durata de conductie a perechii (TA+,TB-) este , de unde rezulta ca durata relativa de conductie a acestei perechi va fi . In consecinta, din ecuatia [5] se obtine:

[6]

Durata relativa de conductie a perechii (TA-,TB+) este D2=1-D1, deci valoarea medie a tensiunii de iesire devine U0=UAN-UBN=(2D1-1)Ud. Din ecuatia [6] rezulta imediat ca:

[7]

unde este amplificarea convertorului.

In concluzie, caracteristica de transfer a convertorului este liniara. Din Fig. 3.3.1, se observa ca tensiunea instantanee de iesire variaza in permanenta intre (+Ud) si (-Ud), deci are ambele polaritati. Din acest motiv apare denumirea de comanda PWM cu comutatie bipolara a tensiunii.

Referitor la forma de unda a curentului prin motor, trebuie de remarcat faptul ca aceasta depinde de sarcina la arborele motorului. Astfel, daca sarcina la arborele motorului creste, atunci creste curentul mediu I0 si la un moment dat se poate ajunge in situatia in care curentul de sarcina este in permanenta pozitiv. In acest caz, curentul va circula numai prin perechile (TA+,TB-) si (DA-,DB+).
