COMPORTAREA CALITATIVA A CIRCUITELOR DE ORDINUL II

1. PROBLEME

1.) Sa se simuleze circuitul cu conditiile initiale si valorile din tabelul 1 :

Tabelul 1

Sa se indice in cazurile 1 .. 5 tipul comportarii calitative a circuitului in jurul punctului de echilibru.

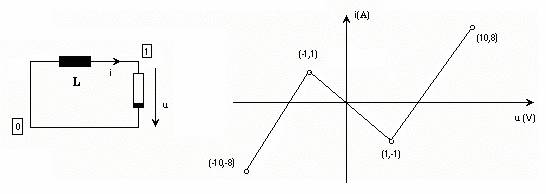

2. a) Sa se simuleze circuitul din figura pentru i (0) = 6A. Sa se vizualizeze i(t) si curba i = f(V(1)) si sa se explice rezultatul obtinut.

b) Intre nodurile 1 si 0 se conecteaza un condensator cu C= 1mF avand conditia initiala U_c0= 8V. Sa se vizualizeze traiectoria in planul fazelor (i_L – u_C ). Sa se compare rezultatele obtinute pentru eroarea relative RELTOL cu valoarea predefinita( 1e-05) si valoarea impusa de 1e-07.

2. INTERPRETAREA REZULTATELOR

1. Circuitul din problema 1. este un circuit liniar, dinamic, de ordinul doi, cu excitatie nula, cu ecuatiile:

Tinand cont de ecuatiile de functionare ale bobinei si condensatorului

rezulta ecuatiile de stare ale circuitului:

Pentru a studia comportarea calitativa a unui circuit liniar cu excitatia nula se determina valorile proprii s₁ si s₂ ale matricei A a ecuatiei .

Valorile proprii s₁ si s₂ sunt solutiile ecuatiei:

respectiv

care pentru L=1H si C=1F devine

Punctele de echilibru se determina rezolvand sistemul de ecuatii Ax=0 adica

In cazul problemei si deci si sistemul admite numai solutia banala si originea este singurul punct de echilibru adica.

Evolutia circuitului plecand de la o stare initiala(u_C(0) si i_L(0)) poate fi reprezentata printr-o curba numita traiectorie de faza in planul de coordonate u_C si i_L numit planul fazelor.

Evolutia circuitului corespunzatoare mai multor stari initiale poate fi reprezentataprintr-o multime de traiectorii in planul fazelor. Aceste traiectorii formeazaun portret de faza.

Considerand perechile de valori si din tabelul 1 se determinatraiectoriile corespunzatoare starilor initiale date, care formeaza portrete de faza in cele 4 cazuri considerate. In functie de valorile rezistentei R din tabelul 1 rezulta 4 cazuri.

Cazul1. si valorile proprii sunt:

deci si originea este un nod stabil.

Cazul 2. si valorile proprii sunt:

deci si originea este un nod instabil.

Cazul 3. si valorile proprii sunt:

deci constanta de atenuare si pentru , punctul de echilibru este un focar stabil si

corespunde raspunsului periodic amortizat.

Cazul 4. si valorile proprii sunt:

deci constanta de atenuare si in acest caz , punctul de echilibru este un focar instabil.

Solutia x(t) a ecuatiei de stare , are doua componente: u_C(t) si i_L(t).

Cazul 5 R≈0 si valorile proprii sunt si originea este centru

2. Pentru circuitul dinamic neliniar de la problema 2. punctul a), parcursul dinamic este:

unde punctele Q₁(1,-1) si Q₂(-1,1) sunt puncte de impas iar originea 0 este un nod instabil.

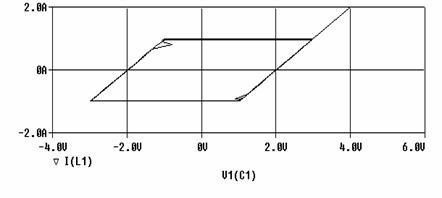

Simuland circuitul cu PSPICE se constata ca traiectoria evolueaza pe curba plecand din punctul corespunzator conditiei initiale i_L(0) si se opreste in punctul de impas intalnit Q₁(1,-1).

La punctul b) al problemei 2. se constata ca leg@nd la bornele circuitului un condensator C, circuitul se comporta ca un oscilator de relaxare.

In cazul circuitului real nu este necesara introducerea in circuit a condensatorului C, rolul acestuia fiind indeplinit de capacitatea parazita dintre bornele circuitului.

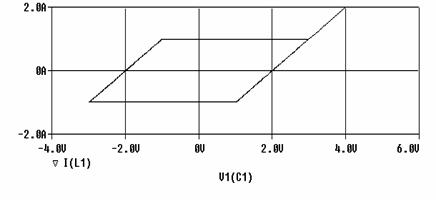

Cel de-al doilea punct al problemei 2. are ca scop ilustrarea preciziei analizei efectuata cu PSPICE in functie de diferite valori date pentru eroarea relativa RELTOL.
