Comutatoare

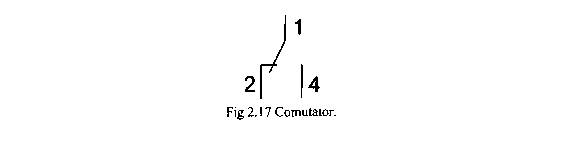

Comutatorul
este,de fapt, un intrerupator cu doua contacte, unulND si unul NI, la care
bornele legate la elemental mobil (bornele3 si1) au fost puse in contact, fiind
reprezentate de una singura ce preia functia ambelor.Aceasta borna se noteaza
cu 1.
Functia acestui elementeste de a comuta
curentul electric de la calea de curent legata la borna 2 (circuitul 1-2) la
calea curent legate la borna 4( circuitul 1-4).
Se observa
ca un comutator poate fi utilizat si ca intrerupator NI sau ND, conectarea sa
in circuit facandu-se la bornele
1→2 pentru NI sau la bornele 1→4 pentru ND.In aceste cazuri
precum se vede, a treia borna ramane neutilizata.
In
alegerea unui anumit tip de comutator trebuie sa se tina cont de tipul
circuitului (curent continuu sau curent
alternative), tensiunea nominal, intensitatea curentului suportata de contacte, nivelul de izolatie,
numarul de comutari ce pot fi effectuate in unitatea de timp si de modul de
actionare.
