Constructia si functionarea releelor statice



Constructia si functionarea releelor statice


Constructia si functionarea releelor statice




Avantajele introducerii releelor statice (electronice) in schemele de protectie



Din punct de vedere al rapiditatii de actionare, releele electronice statice (fara contacte) sunt superioare celor electromecanice, datorita eliminarii inertiei elementelor in miscare. In plus, timpul propriu de actionare a releelor electronice este foarte redus (aproape nul), iar revenirea se produce mai rapid. Protectiile realizate cu relee electronice permit obtinerea unor caracteristici de actionare complicate, necesare in cazul protectiilor complexe (de exemplu, protectia de distanta), ceea ce conduce la o buna selectivitate si sensibilitate a protectiei prin relee. In comparatie cu releele electromecanice, functioanrea releelor electronice este mai putin influentata de socuri mecanice, vibratii, sau de prezenta prafului in atmosfera. Durata mare de viata, independenta de conditile exploatarii, consumul redus de putere si numarul mare de actionari sigure (practic nelimitat) confera, de asemenea, insemnate avantaje releelor electronice de protectii.

O data cu aparitia semiconductoarelor si a circuitelor integrate (de data mai recenta), protectiile cu relee electronice fara contacte au capatat o utilizare din ce in ce mai larga. Sa extins, tot o data , utilizarea releelor cu contacte in gaz (relee „reed” sau relee „fara armatura”). Schemele de protectie cu relee statice au permis aplicarea unora dintre principiile moderne ale automatici in tehnica protectiei prin relee (ca de exemplu, principiul adaptrii si cel al optimalitatii).


Exemple de relee statice

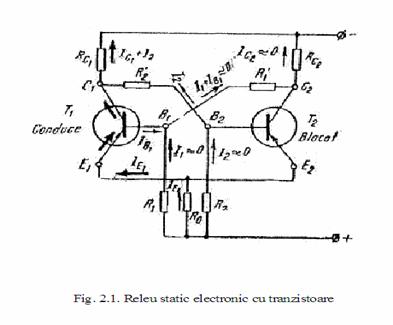

  • In fig. 2.1 este reprezentata schema unui releu static electrionic, realizat cu tranzistore.

Doua tranzistore identice T1 si T2 sunt conectate, in fig. 2.1 in montaj simetric.























Intrucat rezistentele R1=R2 si R’1=R’2 au valori relativ mari (de ordinul zecilor de kiloohmi), iar rezistentele Rc1=Rc2 sunt rezistente de sarcina (de circa 1 . 2kΩ), rezulta ca valorile curentilor de circulatie I1 si I2, ca si ale curentilor din baza IB, sunt neglijabile in raport cu curentii de emitor IE sau de colector IC.



Sa presupunem ca numai tranzistorul T1 se afla in regim de conductie, adica rezistenta de sarcina (de colector R ct) este strabatuta de un curent mare I ct (plus I 2 neglijabil), in timp ce prin rezistenta de sarcina Rc2 curentul este practic zero (I 1 este neglijabil).

Fata de o stare „initiala” in care T1 este blocat, potentialul colectorului C 1 creste (devine „ mai pozitiv”). Acest lucru are ca efect scaderea curentului I2, adica o „pozitivare” a bazei B2, paralel cu o „negativare” a punctului E2, datorita curentului IE1, ceea ce face ca tensiunea baza-emitor a lui T2 sa devina pozitiva, adica T2 sa fie blocat. Pe de alta parte, starea de blocare a tranzistorului T2, deci negativarea colectorului C2, creeaza o tensiune negativa baza-emitor a tranzistorului E1 si asigura astfel regimul de conductie al acestuia.

Daca se aplica brusc o tensiune pozitive de intrare U1 pe jonctiunea baza-emitor a lui T1, suficienta pentru ca, pentru moment, UEB1 > 0, tranzistorul T1 se blocheaza, colectorul C1 se negativeaza, I2 creste, deci B2 se negativeaza, ceea ce are ca efect UBE2 < 0, adica T2 incepe sa conduca. Sistemul „basculeaza” , adica acelasi proces descris la inceput are loc invers (T2 conduce, iar T1 este blocat) si curentul prin Rc2 creste brusc de la zero (deoarece IB1 + I1 sunt neglijabile) la o valoare relativ mare Ic2 (curentul de colector a lui T), ceea ce reprezinta o functionare de tip releu.

Conditia de functionare a releului static prezentat este: plus U1 - UBE1, unde UBE1 reprezinta tensiunea baza-emitor a tranzistorului T1 in regim de conductie.

Releul prezentat se mai numeste si bistabil (deoarece, in stare deschisa, este stabil in ambele pozitii) sau trigger.

  • Alte relee statice (fara contacte) sunt realizate cu punti redresoare si amplificatoare cu reactie pozitiva sau cu relee „reed” (cu contacte in gaz).
