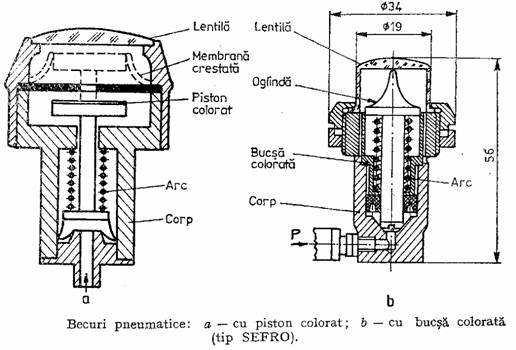

Afaceri Agricultura Comunicare Constructii Contabilitate Contracte Economie Finante Management Marketing Transporturi Electrica Qdidactic » bani & cariera » constructii » electrica Elemente de vizualizare si avertizare Elemente de vizualizare si avertizare Elemente de vizualizare si avertizare In numeroase aplicatii industriale este necesar ca valoarea logica a unor semnale pneumatice sa poata fi urmatita continuu de la un pupitru de control sau ca la atingerea unor limite prestabilite operatorul sa fie avertizat visual sau sonor. In aceste scopuri au fost realizate elementele pneumatice (similarea din punct de vedere functional cu elemente electrice de panou) care transforma semnalele logice pneumatice in semnale optice sau acustice. Ele sunt cunoscute sub denumirea de becuri pneumatice, numaratoare pneumatice, hupe pneumatice etc. si se produc intr-o larga varietate de forme si dimesiuni. Doua constructii tipice de becuri pneumatice sunt prezentate in prima figura. Aceste elemente sunt formate dintr-un microcilindru cu simpla actiune si revine prin arc care deplaseaza un piston colorat (prima figura - a) sau o bucsa colorata (prima figura – b) care devin astfel vizibile atunci cand se aplica un semnal pneumatic la intrare. Pentru marirea efectului optic becurile pneumatice sunt prevazute cu lentile din material plastic si cu oglinzi concave sau de alte forme. Constructia din prina figura - b, apartinand sistemului SEFRO, prezinta avantajul ca permite observarea si din pozitii laterale. In a-II-a figura sunt prezentate doua numaratoare de impulsuri pneumatice cu afisaj digital si reducere la zero fie prin apasarea manuala a butonului de resetare, fie prin aplicarea unui impuls pneumatic. Varianta a este un totalizator simplu cu 6 cifre, care dupa atingerea numaruluik maxim reincepe numararea de la zero. Numaratorul din poza b, denumit cu “prescriere”, incepe numararea de la o valoare preselectata manual, iar la atingerea numarului zero emite un semnal pneumatic care poate fi utilizat pentru oprirea instalatiei sau actionarea unor elemente de avertizare. REFERAT: Instructiuni de montaj al usilor cu toc reversibil REFERAT: Sarcinile si calificarea personalului care deserveste statia de betoane
C	337	70	50	250	15	45

Calculul coordonatelor punctului de statie P :

Formule de calcul :

, , unde n este numarul de intersectii inainte, in cazul acesta fiind 3.

5.3. METODA INTERSECTIEI INAPOI COLLINS

Datorita faptului ca din zona se pot viza doar trei puncte de coordonate cunoscute se va face verificarea calculelor coordonatelor punctului P prin procedeul Collins.

La fel ca si procedeul Delambre aceasta metoda presupune doua faze :

- calculul orientarilor;

- calculul coordonatelor prin intersectie inainte.

> Alegerea unghiurilor: - Pentru calculul orientarilor sunt necesare trei directii care sa formeze unghiuri de 40 - 80^g

> Alegerea directiilor Pentru calculul orientarii se aleg trei directii, in

asa fel ca sa satisfaca conditia de marime a unghiurilor. De asemenea, distantele intre punctul ' P ' si celelalte puncte trebuie sa fie

aproximativ egale.

> Principiul de calcul: Pentru calculul orientarii directiei A-P se considera punctul P cunoscut si se traseaza un cerc prin punctele P, B, C. Apoi se prelungeste directia A-P pana intersecteaza cercul in punctul c, numit punctul Collins. Unind punctele B cu C, B cu c si C cu c, se observa ca unghiul C-B-c este egal cu α si c-C-B este egal cu β, intrucat subintind arce de cerc egale.

Se calculeaza orientarea directiei C-B din coordonatele punctelor C si B. Din aceasta orientare se scade unghiul β si se obtine orientarea directiei C-c. Apoi prin intersectie inainte se calculeaza coordonatele punctului c, cu ajutorul coordonatelor punctelor B si C, si orientarile directiilor dintre aceste puncte si punctul c. Cu ajutorul coordonatelor punctului c si punctului A se calculeaza orientarea directiei c-A, care este identica cu orientarea directiei A-P, punctele c, A, P fiind coliniare. In continuare se calculeaza orientarile celorlalte directii. Apoi se calculeaza coordonatele punctului P prin intersectie inainte.

θ_CB = 195,0630

θ_Cc= 195,0630 – 54.7856 = 140,2874

θ_Bc = 195,0630 + 62,2950= 257,3580

θ_cA = 112,3128

θ_cA = θ_AP

θ_PB = θ_AP+ β

θ_PB= 306,4864+54,7856=167,0984

θ_PC= θ_AP-α

θ_PC = 306,4864-62,2950=50,3187

Calculul coordonatelor punctului de statie 101:

Calculul orientarii de la punctul de statie P la punctul vizat 101 :

α = 266,8558 – 250,2635 = 16,5923

θ_P-101 = 312,4495 – 16,5923 = 295,8572

Calculul coordonatelor relative ale punctului 101:

Δx = d_P-101*cos θ_P-101 = -11,0549

Δy = d_P-101*sin θ_P-101 = -231,5089

Calculul coordonatelor absolute ale punctului 101:

x₁₀₁ = x_P +Δx = 7344,3017

y₁₀₁ = y_P +Δy = 4654,5698

5.4. CALCULUL PUNCTELOR DE HOTAR ALE INCINTEI EVALUATE

Pentru a calcula coordonatele punctelor de hotar ale incintei s-a folosit metoda drumuirii in vant. S-a stationat cu aparatul in punctele de statie 101 si respectiv 102 si s-au vizat punctele de hotar ale terenului A, B, C, D, si respectiv punctele de hotar ale incintei 1,2,3,4,5,6.

1.1.          Calculul unghiurilor dintre directii

α = (101-P) - (101-A) = 140,1574

β = (101-A) - (101-1) = 5,6481

γ = (101-1) - (101-2) = 1,0185

δ = (101-2) - (101-3) = 1,2037

ε = (101-3) - (101-4) = 1,3888

φ = (101-A) - (101-B)= 9,3930

λ = (101-4) - (101-5) = 5,6111

υ = (101-B) - (101-C) = 38,2583

1.2.          Calculul orientarilor

θ_101-A = θ_101-P – α = 356,8050

θ_101-1 = θ_101-A – β = 351,1569

θ_101-2 = θ_101-1 – γ = 350,1384

θ_101-3 = θ_101-2 – δ = 348,9347

θ_101-4 = θ_101-3 – ε = 347,5459

θ_101-B = θ_101-A – φ = 347,4120

θ_101-5 = θ_101-4 – λ = 341,9348

θ_101-C = θ_101-B – υ = 309,1537

1.3.          Calculul coordonatelor relative

1.4.          Calculul coordonatelor absolute

Calculul coordonatelor punctului de statie 102:

Se cunosc:

Calculul orientarii de la punctul de statie 101 la punctul vizat 102:

τ = (101-102) – (101-A) = 10,5185

θ_101-102 = θ_101-A + τ = 367,3235

Calculul coordonatelor relative ale punctului 102:

136,2460

-76,7984

Calculul coordonatelor absolute ale punctului 102:

7480,5477

4577,7714

1.1.          Calculul unghiurilor dintre directii

α

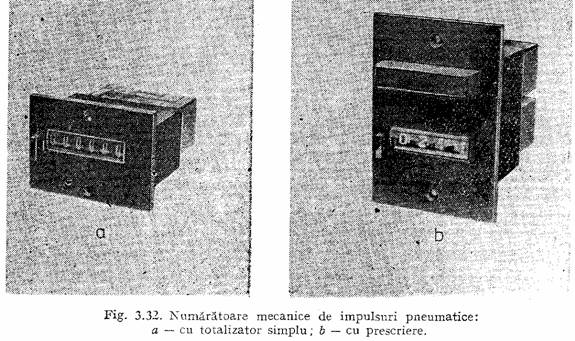

Numaratoarele prezentate, in combinatie cu senzori de prezenta sau proximitate, serversc la numararea diferitelor produse in instalatiile automate de control si sortare, de umplere, de ambalare etc. sau la contorizarea numarului de pasi dintr-un program.
