Instructiuni de montare, utilizare, intretinere SI REPARATII, garantii pentru contorul electronic monofazat de energie electrica ENERLUX

1. Generalitati

Contorul electronic monofazat de energie electrica tip ENERLUX, produs de SC LLC SA sucursala AEM Timisoara, face parte din categoria mijloacelor de masurare de lucru si este destinat contorizarii energiei electrice pentru consumatorii casnici si agentii comerciali ce utilizeaza sisteme de tarifare cu unul sau doua tarife pentru facturarea energiei electrice.

Contorul electronic monofazat de energie electrica ENERLUX este realizat conform ultimelor tehnologii in domeniu, cu procesor numeric de semnal, microcontroler, afisaj LCD si memorii nevolatile de tip.

Simbolizarea contoarelor functie de varianta constructiva este:

ENERLUX - x x x y

Variante de echipare:

B – Buton schimbare afisaj;

C - Bucla de curent conform EN 61107(IEC62056-21); D – Contor cu dublu tarif (c-da comutare exterioara);

G – Contor cu generator de impulsuri;

P – Port optic conform EN 61107(IEC62056-21).

Clasa contorului:

1 pentru contor de clasa: 1;

2 pentru contor de clasa: 2;

Varianta de curent: 1 – 5(40)A;

2 – 10(60)A;

3 – 5(80)A

4 – 5(60)A

Varianta de tensiune:

1 – 230V;

2 – 120V.

Pentru contoarele cu frecventa de referinta fn de 60Hz, la simbolul contorului se adauga, “60Hz”.

La cererea beneficiarului pot fi executate si alte versiuni de tensiuni si curenti.

2. Caracteristici tehnice si conditii de mediu

Principalele caracteristici tehnice ale contorului ENERLUX sunt:

- Valori nominale:

- tensiunea nominala Un: 120, 230 V;

- curentul de baza Ib: 5A, 10A;

- curentul maxim Imax: 40, 60, 80A;

- curentul de pornire: 20, 40 mA;.

- frecventa nominala: 50 Hz, 60Hz;

- clasa aparatului: 1 conform SR EN 61036;

- capacitatea de inregistrare si afisare: minim 7250 ore, pentru energia corespunzatoare curentului maxim, tensiunii nominale si factorului de putere unitar;

- puterea consumata de contor in conditii de referinta: max. 2W si 10VA;

- puterea consumata in circuitul de curent: max. 0,50VA;

- domeniul tensiunii de alimentare a contorului: 0,851,1Un;

- limitele domeniului de functionare pentru tensiunea de alimentare: 0,8 . 1,15Un;

- rigiditate dielectrica (50Hz, 1min.):

- 4kV intre carcasa si circuitele electrice;

- 2kV intre circuite separate galvanic.

- rezistenta la impuls de tensiune (2/50ms): 6kV;

- Greutatea aparatului: maxim 0,45kg;

- Dimensiuni de gabarit si montaj: conform figurii 1;

- Durata medie de utilizare: 20 ani;

- Cerintele de mediu necesare functionarii contorului ENERLUX sunt:

- zona climatica N conform STAS 6535-83;

- categoria de exploatare a doua, conform STAS 6692-83;

Domeniul temperaturilor de functionare: -40°C+60°C, cu limitele domeniului de functionare:

-40°C+70°C;

Nota: Prin limitele domeniului de functionare se inteleg conditiile extreme la care contorul rezista fara a se defecta sau fara a-si degrada caracteristicile la revenirea ulterioara in conditii de functionare.

- Umiditate relativa : media anuala <75%, 30 zile din an 95% ;

Document online: Evolutia pietei imobiliare in ultimii ani Document online: Descriere folii de polietilena

- Presiunea atmosferica: 80106kPa;

- Domeniul temperaturilor la transport si depozitare: -40°C+85°C;

- Umiditatea relativa la depozitare: max.95% la 20°C

Nota: Transportul si depozitarea contorului in conditiile extreme ale domeniului de temperatura trebuie sa nu depaseasca o durata de maxim 6h.

- Gradul de agresivitate al atmosferei: normal, atmosfera curata, lipsita de gaze si vapori corozivi, fara pulberi conductoare si radiatii termice.

Descriere constructiva

Contorul este construit conform cerintelor SR EN 61036.

Carcasa aparatului este realizata dintr-un material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza (ce contine si blocul de borne), capacul (transparent) si capacul blocului de borne (transparent).

Carcasa contorului este astfel construita incat deformari nepermanente ale acesteia nu afecteaza buna functionare a contorului.

In interior aparatul contine suntul pentru masurarea curentului si placa de circuit imprimat. De asemenea, conexiunea dintre bornele 1 si 2 este interioara

Pe placa de circuit imprimat sunt circuitul de masura al energiei, microcontroler de prelucrare, memorare si afisare a informatiei, afisaj LCD si circuite de alimentare.

Pe panoul frontal al contorului se gasesc:

- afisajul LCD;

- eticheta inscriptionata conform cerintelor SR EN 61036;

- interfata optica conform IEC 61107 (optional);

- buton pentru selectarea marimilor afisate (optional);

Blocul de borne contine 4 borne de curent. Bornele de curent permit conectarea conductorilor cu diametrul de maxim 6mm.

Optional contorul dispune de inca 4 borne pentru alte functii suplimentare (bucla de curent conform IEC61107 sau generator de impulsuri).

Optiunile bucla de curent conform IEC61107 si generator de impulsuri sunt exclusive.

Atat circuitul buclei de curent conform IEC1107 cat si circuitul generatorului de impulsuri sunt separate galvanic de circuitul contorului.

Bucla de curent pentru comunicatie conform IEC61107 se conecteaza conform figurii Pentru comunicatia prin portul optic in absenta buclei de curent se scurtcicuiteaza bornele 13 si 14.

Generatorul de impulsuri se conecteaza confom figurii Generarea impulsului este de tip contact inchis/deschis. Durata impulsului (contact inchis) este de 100±10ms, tesiunea maxim admisa 40V, curentul maxim admis 100mA, constanta generatorului este egala cu constanta contorului.

4. Descrierea functionala

Contorul realizeaza functia de contorizare a energiei electrice active unidirectional cu semnalizarea sensului de circulatie a energiei. Constanta contorului este 1000 imp/kWh.

Afisajul (figura 1) este de tip LCD cu dimensiunea de 20x60 mm, proiectat special pentru a indica marimea masurata, cu dimensiunea de 8 mm, sensul puterii, tariful active (daca este cazul) si unitatea de masura si anuntiator . De asemenea pe afisaj exista un anuntiator, in forma de disc, care palpaie proportional cu sarcina masurata de contor. Pentru verificarea clasei de precizie se pot folosi si impulsurile generate de un LED. In cazul prezentei portului optic LED-ul generator de impulsuri este cel al portului optic.

T1   T2 Tarif activ

Unitatea de masura

Sensul energiei

Energia masurata

Figura 1

Contorul afiseaja secvential:

- 6sec in fiecare minut secventa de test prin aprinderea tuturor segmentelor, fapt ce conduce la determinarea functionarii corecte a afisajului.

- Energia activa 54 sec. In cazul contorului cu doua tarife cele 2 tarife sunt afisate alternant cate 9 sec.

Timp de 1 ora de la punerea sub tensiune contorul ramane in secventa de test de montare in instalatie – in care valoarea energiei este afisata cu rezolutia de 0,01kWh, dupa care rezolutia de afisare a energiei esta cea programata.

Toti acesti timpi pot fi setati la fabricatie de catre LLCo-AEM Timisoara si la alte valori..

Afisarea energiei se poate realiza fara, cu una, doua sau trei zecimale in urmatoarele moduri de prezentare:

a) fara zecimale: 1234567kWh

b) cu una zecimala: 1234567,8kWh;

c) cu doua zecimale: 123456,78kWh;

d) cu trei zecimale: 12345,678kWh

- Semnalizari prin anuntiatori:

- Anuntiatorii “← -P” si “→+P” arata sensul momentan al energiei vehiculate;

- Anuntiatorul ER semnalizeaza existenta unei erori in circuitul de masura al contorului.

- Comunicatia prin portul optic, daca exista, este realizata conform IEC 61107.

Prin portul optic al aparatului se realizeaza atat transferul datelor de contorizare si masura memorate de contor cat si datele de programare si calibrare pentru contor.

Datele transmise la citirea datelor acestuia sunt:

5. Montare si exploatare

Montarea contorului electronic de energie electrica ENERLUX se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechii de prindere a aparatului. Pozitia contorului nu afecteaza caracteristicile sale metrologice.

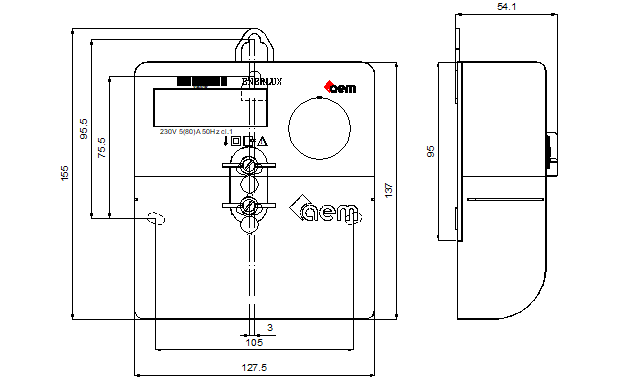

Dimensiunile de gabarit si de montaj ale contorului sunt prezentate in figura 2.

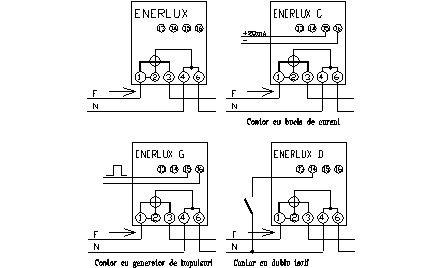

Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice si a circuitelor auxiliare la bornele contorului conform figurii 3 (cuplul de strangere recomandat este de 2,5Nm pentru suruburile M6 ale bornelor de conectare la retea si de 0,25Nm pentru suruburile M2,5, ale circuitelor de auxiliare). Dupa legarea contorului in circuit se monteaza si se sigileaza capacul blocului de borne.

La montarea contorului se va tine cont ca afisajul LCD este de tip reflectiv (necesita lumina ambianta pentru a putea fi citit), iar directia de privire este “ora 6” (din fata si de jos).

6. Reparatii

Repararea contorului se efectueaza in ateliere specializate acreditate de producator sau la producator.

7. Garantii

Termenul de garantie este conditionat de respectarea conditiilor de transport, depozitare, montaj si exploatare.

Fig.2
