CONTOARE ELECTRONICE DE ENERGIE ELECTRICA

1. CONTOARE SI AGREGATE PENTRU MASURAREA ENERGIEI ELECTRICE

Masurarea energiei electrice se face in diferite puncte:

la producere - la centrale,

la transport – in statii,

- la utilizare – la consummator.

Aceasta masuare a energiei electrice se face cu ajutorul contoarelor electrice.In statiile electrice de current alternativ se utilizau , in principal contoare al caror principiu de functionare este inductia electromagnetica. Acestea s-a impus in practica datorita simplitatii lor constructive costului redus si sigurantei pe care o prezenta in functionare.

Contoarele electrice care se instaleaza de sociatatile de electricitate la consummatori si care servesc pentru evidenta comerciala a energiei furnizate acestora se numesc contoare de decontare.Cele care servesc pentru evidenta tehnica sau control al energiei electrice in cadrul centralelor sau statiilor se numesc contoare de control sau statistice.

Dupa instalatiile pe care le deservesc si felul energiei electrice inregistrate se deosebesc contoare monofazate si trifazate, contoare de energie electrica active sau reactiva.

Dupa sistemul tarifar aplicat la decontarea energiei electrice se deosebesc:

contoare cu cadran de inregistrare a energiei electrice;

contoare cu doua sau trei cadrane de inregistrare a energiei electrice si cu ceasornic

de comutare a inregistrarii de pe un cadran pe altul;

contoare cu unul sau doua cadrane si cu unul sau doua indicatoare de maxim pentru puterea maxima absorbita;

contoare speciale cu inregistrare grafica a puterilor maxime absorbite, contoare insumatoare a energiilor si puterilor.

Dupa numarul elementelor active se deosebesc:

contoare cu un singur element active (monofazate);

contoare cu doua elemente active ( pentru instalatii de joasa tensiune cu sarcini echilibrate pe faze in distributie cu trei conductoare si pentru instalatii de inalta tensiune);

contoare cu trei elemente active ( pentru instalatii de joasa tensiune cu sarcini neechilibrate pe faze in distributia cu patru conductoare).

Montarea contoarelor electrice la instalatii pote fii facuta;

direct in instalatiile de joasa tensiune , fara intermediul altor dispozitive ,acestea se face in general pentru puteri ,respective intensitati mici, pina la 150 A;

semidirect in instalatiile de joasa tensiune prin intermediul transformatorilor de current;

indirect, in instalatiile de inalta tensiune prin intermediul transformatoarelor de current si transformatoarelor de tensiune.

2. CONTORUL ELECTRONIC

In contorul electronic se utilizeaza cele mai avansate tehnologii din domeniul electronicii.Acestea asigura contorului un nou nivel de flexibilitate,preciziei,fiabilitate, calitate, precum si economii banesti companiilor de electricitate.

Unele contoare indeplinesc in totalitate functiile unui contour care colecteza, prelucreaza si memoreaza informatiile referitoare la modul in care a fost consumata energia electrica pe diferite intervale de timp.

Contoarele electronice pot fii dupa modul de montare in instalatiile electrice :

directe ;

semidirecte;

indirecte.

Obtiuni

inregistreaza energia active si reactiva;

masoara puterea activa si reactiva;

are mai multe tarife de inregistrare a energiei si puterii;

monoitorizeaza calitatea energiei;

inregistreaza curba de sarcini;

stocheaza evenimentele cu marcarea datei si orei la care a aparut;

verifica corectitudinea in circuitul de masura;

interfata electrica de comunicatii;

alimentarea auxiliara;

clasa de precizie mult mai mica.

Tipuri de contoare electronice: contoar static A100,contoar ALPHA POWER + ELSTER,contoar monofazat A 112,contoar trifazat A1000 ALPHA, contoar trifazat A1200 ALPHA,contoar trifazat CEET15, contoar monofazat ENERLUX M, etc..

3. Instructiuni de montare, utilizare, intretinere SI REPARATII, garantii pentru contorul electronic monofazat de energie electrica

ENERLUX

IU 092 Editia 1

3.1. Generalitati

Contorul electronic monofazat de energie electrica tip ENERLUX, produs de SC LLC SA sucursala AEM Timisoara, face parte din categoria mijloacelor de masurare de lucru si este destinat contorizarii energiei electrice pentru consumatorii casnici si agentii comerciali ce utilizeaza sisteme de tarifare cu unul sau doua tarife pentru facturarea energiei electrice.

Contorul electronic monofazat de energie electrica ENERLUX este realizat conform ultimelor tehnologii in domeniu, cu procesor numeric de semnal, microcontroler, afisaj LCD si memorii nevolatile de tip.

Simbolizarea contoarelor functie de varianta constructiva este:

ENERLUX - x x x y

Variante de echipare:

B – Buton schimbare afisaj;

C - Bucla de curent conform EN 61107(IEC62056-21); D – Contor cu dublu tarif (c-da comutare exterioara);

G – Contor cu generator de impulsuri;

P – Port optic conform EN 61107(IEC62056-21).

Clasa contorului:

1 pentru contor de clasa: 1;

2 pentru contor de clasa: 2;

Varianta de curent: 1 – 5(40)A;

2 – 10(60)A;

3 – 5(80)A

4 – 5(60)A

Varianta de tensiune:

1 – 230V;

2 – 120V.

Pentru contoarele cu frecventa de referinta fn de 60Hz, la simbolul contorului se adauga, “60Hz”.

La cererea beneficiarului pot fi executate si alte versiuni de tensiuni si curenti.

3.2. Caracteristici tehnice si conditii de mediu

Principalele caracteristici tehnice ale contorului ENERLUX sunt:

- Valori nominale:

- tensiunea nominala Un: 120, 230 V;

- curentul de baza Ib: 5A, 10A;

- curentul maxim Imax: 40, 60, 80A;

- curentul de pornire: 20, 40 mA;.

- frecventa nominala: 50 Hz, 60Hz;

- clasa aparatului: 1 conform SR EN 61036;

- capacitatea de inregistrare si afisare: minim 7250 ore, pentru energia corespunzatoare curentului maxim, tensiunii nominale si factorului de putere unitar;

- puterea consumata de contor in conditii de referinta: max. 2W si 10VA;

- puterea consumata in circuitul de curent: max. 0,50VA;

- domeniul tensiunii de alimentare a contorului: 0,851,1Un;

- limitele domeniului de functionare pentru tensiunea de alimentare: 0,8 . 1,15Un;

- rigiditate dielectrica (50Hz, 1min.):

- 4kV intre carcasa si circuitele electrice;

- 2kV intre circuite separate galvanic.

- rezistenta la impuls de tensiune (2/50ms): 6kV;

- Greutatea aparatului: maxim 0,45kg;

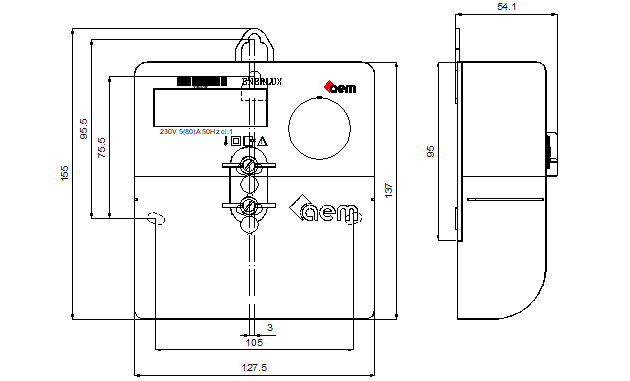

- Dimensiuni de gabarit si montaj: conform figurii 1;

- Durata medie de utilizare: 20 ani;

- Cerintele de mediu necesare functionarii contorului ENERLUX sunt:

- zona climatica N conform STAS 6535-83;

- categoria de exploatare a doua, conform STAS 6692-83;

Domeniul temperaturilor de functionare: -40°C+60°C, cu limitele domeniului de functionare:

-40°C+70°C;

Nota: Prin limitele domeniului de functionare se inteleg conditiile extreme la care contorul rezista fara a se defecta sau fara a-si degrada caracteristicile la revenirea ulterioara in conditii de functionare.

- Umiditate relativa : media anuala <75%, 30 zile din an 95% ;

- Presiunea atmosferica: 80106kPa;

- Domeniul temperaturilor la transport si depozitare: -40°C+85°C;

- Umiditatea relativa la depozitare: max.95% la 20°C

Nota: Transportul si depozitarea contorului in conditiile extreme ale domeniului de temperatura trebuie sa nu depaseasca o durata de maxim 6h.

- Gradul de agresivitate al atmosferei: normal, atmosfera curata, lipsita de gaze si vapori corozivi, fara pulberi conductoare si radiatii termice.

3.3. Descriere constructiva

Contorul este construit conform cerintelor SR EN 61036.

Carcasa aparatului este realizata dintr-un material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza (ce contine si blocul de borne), capacul (transparent) si capacul blocului de borne (transparent).

Carcasa contorului este astfel construita incat deformari nepermanente ale acesteia nu afecteaza buna functionare a contorului.

In interior aparatul contine suntul pentru masurarea curentului si placa de circuit imprimat. De asemenea, conexiunea dintre bornele 1 si 2 este interioara

Pe placa de circuit imprimat sunt circuitul de masura al energiei, microcontroler de prelucrare, memorare si afisare a informatiei, afisaj LCD si circuite de alimentare.

Pe panoul frontal al contorului se gasesc:

- afisajul LCD;

- eticheta inscriptionata conform cerintelor SR EN 61036;

- interfata optica conform IEC 61107 (optional);

- buton pentru selectarea marimilor afisate (optional);

Blocul de borne contine 4 borne de curent. Bornele de curent permit conectarea conductorilor cu diametrul de maxim 6mm.

Optional contorul dispune de inca 4 borne pentru alte functii suplimentare (bucla de curent conform IEC61107 sau generator de impulsuri).

Optiunile bucla de curent conform IEC61107 si generator de impulsuri sunt exclusive.

Atat circuitul buclei de curent conform IEC1107 cat si circuitul generatorului de impulsuri sunt separate galvanic de circuitul contorului.

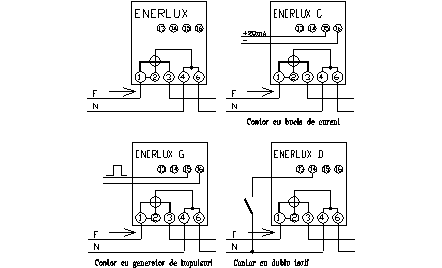

Bucla de curent pentru comunicatie conform IEC61107 se conecteaza conform figurii 3. Pentru comunicatia prin portul optic in absenta buclei de curent se scurtcicuiteaza bornele 13 si 14.

Generatorul de impulsuri se conecteaza confom figurii 3. Generarea impulsului este de tip contact inchis/deschis. Durata impulsului (contact inchis) este de 100±10ms, tesiunea maxim admisa 40V, curentul maxim admis 100mA, constanta generatorului este egala cu constanta contorului.

3.4. Descrierea functionala

Contorul realizeaza functia de contorizare a energiei electrice active unidirectional cu semnalizarea sensului de circulatie a energiei. Constanta contorului este 1000 imp/kWh.

Afisajul (figura 1) este de tip LCD cu dimensiunea de 20x60 mm, proiectat special pentru a indica marimea masurata, cu dimensiunea de 8 mm, sensul puterii, tariful active (daca este cazul) si unitatea de masura si anuntiator . De asemenea pe afisaj exista un anuntiator, in forma de disc, care palpaie proportional cu sarcina masurata de contor. Pentru verificarea clasei de precizie se pot folosi si impulsurile generate de un LED. In cazul prezentei portului optic LED-ul generator de impulsuri este cel al portului optic.

T1 T2 Tarif activ

Unitatea de masura

Sensul energiei

Energia masurata

Figura 1

Contorul afiseaja secvential:

- 6sec in fiecare minut secventa de test prin aprinderea tuturor segmentelor, fapt ce conduce la determinarea functionarii corecte a afisajului.

- Energia activa 54 sec. In cazul contorului cu doua tarife cele 2 tarife sunt afisate alternant cate 9 sec.

Timp de 1 ora de la punerea sub tensiune contorul ramane in secventa de test de montare in instalatie – in care valoarea energiei este afisata cu rezolutia de 0,01kWh, dupa care rezolutia de afisare a energiei esta cea programata.

Toti acesti timpi pot fi setati la fabricatie de catre LLCo-AEM Timisoara si la alte valori..

Afisarea energiei se poate realiza fara, cu una, doua sau trei zecimale in urmatoarele moduri de prezentare:

a) fara zecimale: 1234567kWh

b) cu una zecimala: 1234567,8kWh;

c) cu doua zecimale: 123456,78kWh;

d) cu trei zecimale: 12345,678kWh

- Semnalizari prin anuntiatori:

- Anuntiatorii “← -P” si “→+P” arata sensul momentan al energiei vehiculate;

- Anuntiatorul ER semnalizeaza existenta unei erori in circuitul de masura al contorului.

- Comunicatia prin portul optic, daca exista, este realizata conform IEC 61107.

Prin portul optic al aparatului se realizeaza atat transferul datelor de contorizare si masura memorate de contor cat si datele de programare si calibrare pentru contor.

Datele transmise la citirea datelor acestuia sunt:

3.5. Montare si exploatare

Montarea contorului electronic de energie electrica ENERLUX se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechii de prindere a aparatului. Pozitia contorului nu afecteaza caracteristicile sale metrologice.

Dimensiunile de gabarit si de montaj ale contorului sunt prezentate in figura 2.

Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice si a circuitelor auxiliare la bornele contorului conform figurii 3 (cuplul de strangere recomandat este de 2,5Nm pentru suruburile M6 ale bornelor de conectare la retea si de 0,25Nm pentru suruburile M2,5, ale circuitelor de auxiliare). Dupa legarea contorului in circuit se monteaza si se sigileaza capacul blocului de borne.

La montarea contorului se va tine cont ca afisajul LCD este de tip reflectiv (necesita lumina ambianta pentru a putea fi citit), iar directia de privire este “ora 6” (din fata si de jos).

3.6. Reparatii

Repararea contorului se efectueaza in ateliere specializate acreditate de producator sau la producator.

3.7. Garantii

Termenul de garantie este conditionat de respectarea conditiilor de transport, depozitare, montaj si exploatare.

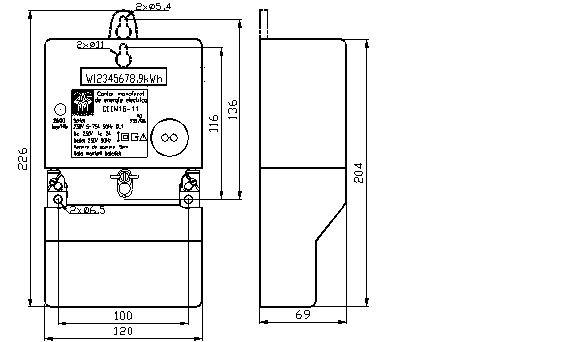

Fig.2

4. Instructiuni de montare, utilizare, intretinere SI REPARATII, garantii pentru

contorul electronic trifazat de energie electrica

ENERLUX

IU 101 Editia 1

4.1. Generalitati

Contorul electronic trifazat de energie electrica tip ENERLUX TL, produs de SC LLC SA sucursala AEM Timisoara, face parte din categoria mijloacelor de masurare de lucru si este destinat contorizarii energiei electrice active si reactive pentru consumatorii casnici si agentii comerciali si industriali ce utilizeaza sisteme monotarifare pentru facturarea energiei electrice in retele trifazate de joasa, medie sau inalta tensiune.

Contorul electronic trifazat de energie electrica ENERLUX TL este realizat conform ultimelor tehnologii in domeniu, cu procesor numeric de semnal, microcontroler, afisaj LCD si memorii nevolatile.

4.2. Caracteristici tehnice si conditii de mediu

Valori nominale

Referat: Mortare Proiect: CERTIFICAT de atestare a edificarii/extinderii constructiei - model

Variante de echipare:

D – Buton de Reset;

G – Generatoare de impulsuri sau;

I – Interfata bucla de curent conf IEC61107 sau;

M – Port RS232 pentru interfata seriala.

Toate variantele de echipare sunt optionale

Caracteristici de precizie si influente:

clasa 0,5S pentru energie activa, conform IEC 62052-22;

clasa 1 si 2 pentru energie activa, conform IEC 62052-21;

clasa 2 si 3 pentru energie reactiva, conform IEC 62052-23

Caracteristici climatice:

Domeniul de temperatura: -25 C

Limitele domeniului de temperatura: -40 C

Temperatura la transport si depozitare: -40 C

Caracteristici mecanice si constructive:

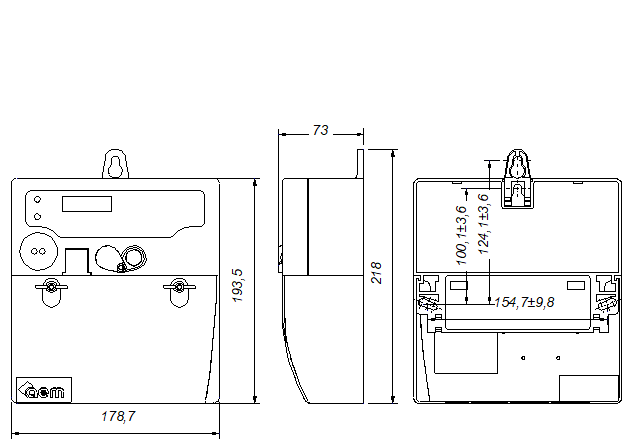

Dimensiuni de gabarit: 194 X 178 X 70 mm, conform figurii: 2

Dimensiuni de prindere in 3 puncte: 100 X 171 mm, conform figurii: 2

Afisaj: LCD custom design 42 x 12mm conform figurii: 1

Schema conexiuni: L1L1L2L2L3L3NN, conform figurii 3

Port optic si optional bucla de curent conform IEC 62056-21

Grad de protectie: IP 51.

Dispozitiv de testare: LED pt. imp/kWh + LED pt.imp/kvarh

4.3. Descriere constructiva

Contorul este construit conform cerintelor SR EN 61036 si SR EN 61268.

Carcasa aparatului este realizata dintr-un material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza (ce contine si blocul de borne), capacul (transparent) si capacul blocului de borne (transparent).

Carcasa contorului este astfel construita incat deformari nepermanente ale acesteia nu afecteaza buna functionare a contorului.

In interior aparatul contine transformatoare pentru masurarea curentului si placa de circuit imprimat.

Pe placa de circuit imprimat sunt circuitul de masura al energiei, microcontroler de prelucrare, memorare si afisare a informatiei, afisaj LCD si circuite de alimentare.

Pe panoul frontal al contorului se gasesc:

- afisajul LCD;

- eticheta inscriptionata conform cerintelor SR EN 61036;

- LED generator de impulsuri luminoase proportionale cu energia activa (imp/kWh);

- LED generator de impulsuri luminoase proportionale cu energia reactiva (imp/kvarh)

- interfata optica conform IEC 61107 (optional);

- buton pentru selectarea marimilor afisate si buton de reset (optional);

Blocul de borne contine borne de curent si borne de tensiune pentru circuitele de masura. Dimensiunile gaurilor bornelor este de 8x8mm.

Optional contorul dispune de inca 4 borne pentru alte functii suplimentare (bucla de curent conform IEC61107 sau generator de impulsuri).

Optiunile bucla de curent conform IEC61107 si generator de impulsuri sunt exclusive.

Ccircuitul buclei de curent conform IEC1107 si circuitul generatorului de impulsuri sunt separate galvanic de circuitul contorului.

4.4. Descrierea functionala

Contorul realizeaza functia de contorizare a energiei electrice active importata (W+) si reactiva importata Q(I+IV) sau a energiei active unidirectional (W++W-) si a energiei reactive totale (QI+II+III+IV).

De asemenea, cntorul inregistreza maximul de putere activa. Modul de calcul este de tip alunecator. Intervalul de timp pentru calculul maximului de putere este programabil la 15, 30, 60 min cu subintervalul de respectiv 5, 10, 20 min.

Afisajul (figura 1) este de tip LCD cu dimensiunea de 12x42 mm, proiectat special pentru a indica marimea masurata cu dimensiunea de 8 mm.

Pe afisajul LCD sunt afisate urmatoarele:

prezenta tensiunii pe fiecare faza L1, L2 ,L3;

Valoarea masurata ;

Unitati de masura pentru energii si puteri active si reactive,

Sensul de vehiculare al energiei active importata →, activa exportata ←

anuntiator care marcheaza functionarea contorului cu a doua secventa de afisare “D2”.

Se pot programa doua secvente de afisare care pot fi parcurse manual sau automat. Indecsii de energie se afiseaza cu max. sase cifre intregi si numar programabil de zecimale intre 0 si 3, iar valoarea puterii cu cinci cifre. Fiecare marime are indicata unitatea de masura. Identificarea marimilor afisate se face prin anuntiatori. Prezenta potentialului pe fiecare faza este indicata permanent impreuna cu sensul circulatiei puterii active.

Contorul afiseaza in modul de lucru normal marimi care se pot programa din urmatoarea lista:

verificarea afisajului

kilowatt-ora livrat

kilovar-ora livrat

kilowatt livrat

energia inregistrata la suprasarcina pe perioada depasirii pragului de putere programat

erori si avertismente

Erorile pot fi adaugate in lista de afisare, ignorate sau pot sa inghete pe afisaj.

Se pot afisa erori generate de:

- circuitul de masura Err 1;

- memoria RAM Err 2;

- memoria program a procesorului Err 3;

- succesiunea fazelor Err 4.

Mesajul de eroare poate dispare la alimentarea contorului sau la sfarsitul unei comunicatii.

Pentru a doua secventa de afisare se pot programa urmatoarele marimi:

curenti pe fiecare faza

tensiuni pe fiecare faza

puterea activa momentana

prag de putere programat

succesiunea fazelor sau defazaje intre tensiuni

factorul de putere de pe fiecare faza

Comunicatia contorului este pe port optic si bucla de curent (optional) conform IEC 62056-21: Direct local data exchange (3d edition of IEC 61107)

Suplimentar, contorul este capabil sa diagnosticheze punctul de masura si sa transmita prin portul optic urmatoarele date:

Numarul intreruperilor tensiunii de alimentare

Numarul de conectari inverse

Timpul total de functionare ( ore )

Timpul de la ultima cadere de tensiune

Timpul de functionare fara sarcina ( ore )

	Prezenta tensiuni alimentare
						Valoare
					Unitate de masura

Figura 1

- Comunicatia prin portul optic, daca exista, este realizata conform IEC 61107.

Prin portul optic al aparatului se realizeaza atat transferul datelor de contorizare si masura memorate de contor cat si datele de programare si calibrare pentru contor.

Datele transmise la citirea datelor acestuia sunt:

Seria

Registru kWh

Registru kvarh

Demand maxim kW

kWh cu depasire putere

Timp de functionare [dd:hh:mm]

Timp de functionare fara sarcina [dd:hh:mm:ss]

Numar caderi tensiune

Numar de inversari sens energie

Timp de la ultima revenire a tensiunii [dd:hh:mm]

Erori

4.5. Montare si exploatare

Montarea contorului electronic de energie electrica ENERLUX TL se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechii de prindere a aparatului. Pozitia contorului nu afecteaza caracteristicile sale metrologice.

Dimensiunile de gabarit si de montaj ale contorului sunt prezentate in figura 2.

Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice si a circuitelor auxiliare la bornele contorului conform figurii 3 (cuplul de strangere al suruburilor blocului de borne este de minim 2Nm ). Dupa legarea contorului in circuit se monteaza si se sigileaza capacul blocului de borne.

La montarea contorului se va tine cont ca afisajul LCD este de tip reflectiv (necesita lumina ambianta pentru a putea fi citit), iar directia de privire este “ora 6” (din fata si de jos).

4.6. Reparatii

Repararea contorului se efectueaza in ateliere specializate acreditate de producator sau la producator.

4.7. Garantii

Termenul de garantie este conditionat de respectarea conditiilor de transport, depozitare, montaj si exploatare.

Figura 2

5. Instructiuni de montare, utilizare si intretinere, garantii pentru

contorul electronic monofazat de energie electrica CEEM16

Editia a II-a

5.1.Generalitati

Contorul electronic monofazat de energie electrica tip CEEM16, produs de AEM Timisoara, face parte din categoria mijloacelor de masurare de lucru si este destinat contorizarii energiei electrice pentru consumatorii casnici si agentii comerciali ce utilizeza sisteme de multitarifare pentru facturarea energiei electrice.

Contorul electronic monofazat de energie electrica CEEM16 este realizat conform ultimelor tehnologii in domeniu, cu procesoare numerice de semnal, microcontroler, afisaj LCD cu caractere alfanumerice, circuit clock-calendar si memorii nevolatile de tip EEPROM. De asemenea aparatul dispune pentru etalonarea, programarea si citirea datelor masurate si contorizate de un port de comunicatie optic si/sau pe bus local.

Simbolizarea contoarelor functie de varianta constructiva este:

CEEM16-x x

varianta de interfata

1 - contor cu interfata optica conform IEC1107,

4 - contor cu interfata optica si pe bucla de curent conform IEC 1107.

clasa contorului (1 sau 2)

5.2. Caracteristici tehnice si conditii de mediu

Principalele caracteristici tehnice ale contorului CEEM16 sunt:

Valori nominale

tensiunea nominala Un: 230 V;

curentul de baza Ib: 5 A;

curentul maxim Imax: 75 A;

curentul de pornire: 20 mA.

Frecventa nominala: 50 Hz.

Clasa aparatului: 1 conform IEC 1036.

Capacitatea de inregistrare si afisare: 79000h, pentru energia corespunzatoare curentului maxim, tensiunii nominale si factorului de putere unitar.

Puterea consumata de contor in conditii de referinta: max. 2W si 10VA.

Puterea consumata in fiecare circuit de curent: max. 0,25VA.

Domeniul tensiunii de alimentare a contorului: 0,851,1Un.

Limitele domeniului de functionare pentru tensiunea de alimentare: 0 . 1,15Un.

Rigiditate dielectrica (50Hz, 1min.):

4kV intre carcasa si circuitele electrice;

2kV intre circuite separate galvanic.

Rezistenta la impuls de tensiune (2/50ms): 6kV.

Caracteristicile functiei clock-calendar:

eroarea de masurare a timpului: max. 0,5s/24h, in conditii de referinta;

eroarea suplimentara de masurare a timului cu temperatura este de maxim 0,15s/°C/24h;

recunoasterea anilor bisecti si schimbarea automata a orei de vara/iarna cu memorarea regulii de schimbare a acesteia;

rezerva de functionare minima pentru circuitul clock-calendar: 5 ani cumulat pe durata a 10 ani de la montarea bateriei.

Caracteristicile contactelor releelor contorului:

tensiunea de lucru Uc: 230V;

curentul de rupere Ic: 2A;

puterea comutata Pc: 60VA.

Caracteristicile comanda asincrona pentru CEEM16-1x

tensiunea de comanda Ui: 230V, 50Hz;

puterea consumata Pi: <6VA capacitiv.

Greutatea aparatului: maxim 1,2kg;

Dimensiuni de gabarit si montaj: conform figurii 1;

Durata medie de utilizare: 20 ani.

Cerintele de mediu necesare functionarii contorului CEEM16 sunt:

Zona climatica N conform STAS 6535-83.

Categoria de exploatare a doua conform STAS 6692-83.

Domeniul temperaturilor de functionare: -25°C+55°C, cu limitele domeniului de functionare: -25°C+60°C,

Nota: Prin limitele domeniului de functionare se inteleg conditiile extreme la care contorul rezista fara a se defecta sau fara a-si degrada caracteristicile la revenirea ulterioara in conditii de functionare.

Umiditate relativa : media anuala <75%, 30 zile din an 95% ;

Presiunea atmosferica: 80106kPa;

Domeniul temperaturilor la transport si depozitare: -25°c+70°c.

Umiditatea relativa la depozitare: max.95% la 20°c.

Nota: Transportul si depozitarea contorului in conditiile extreme ale domeniului de temperatura trebuie sa nu depaseasca o durata de maxim 6h.

Gradul de agresivitate al atmosferei: normal, atmosfera curata, lipsita de gaze si vapori corozivi, fara pulberi conductoare si radiatii termice.

5.3. Descriere constructiva

Carcasa contorului electronic monofazat de energie electrica CEEM16-xx este realizata din material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza, blocul de borne, capacul principal si capacul blocului de borne.

In interior aparatul contine doua transformatoare de masura pentru curent si placi cu circuite electronice pe care se gasesc circuite de masura, prelucrare, memorare si afisare a informatiei privind energia masurata, doua relee pentru comenzi externe si circuite de alimentare.

Pe panoul frontal al contorului, sub capacul transparent, se gasesc afisajul LCD cu 16 caractere alfanumerice, LED generator de impulsuri luminoase cu frecventa proportionala cu puterea masurata conform constantei contorului, interfata optica conform IEC 1107, eticheta inscriptionata conform IEC1036.

Blocul de borne contine 4 borne de curent (aparatul masoara curentul atat prin conductorul activ (L) cat si prin conductorul neutru (N) al retelei) si o borna de tensiune, ce poate fi conectata la conductorul de protectie ( PE ) al retelei electrice, pentru masurarea tensiunii dintre conductorul neutru si conductorul de protectie al retelei.

In afara bornelor apartinatoare blocului de borne, aparatul mai are trei perechi de borne montate pe una din placile cu circuite electronice. Dintre acestea, doua perechi de borne sunt destinate releelor pentru comenzi externe, o pereche pentru comanda logica externa a contorului in cazul variantei CEEM16-1x sau pentru comunicatie seriala pe bucla de curent in cazul variantei CEEM16-4x. In acest ultim caz, pentru utilizarea portului optic este necesara prezenta unui curent de 20 mA intre cele doua borne 13(+) si 12(-).

Contorul permite sigilarea capacului principal pe placa de baza, pentru ingradirea accesului in interiorul aparatului si sigilarea capacului blocului de borne pentru ingradirea accesului la bornele contorului, atat cele din blocul de borne cat si cele montate pe placa de circuit imprimat a aparatului

Aparatul utilizeaza o memorie EEPROM in scopul memorarii atat a constantelor de calibrare ale contorului, cat si a marimilor contorizate si masurate si un circuit “clock-calendar”, alimentat de la o baterie cu Li, pentru gestionarea timpului, astfel incat functiile de memorare si calendar ale aparatului nu sunt afectate de lipsa tensiunii retelei.

5.4. Descrierea functionala

Pentru masurarea energiei aparatul utilizeaza divizoare de tensiune si transformatoare de curent de unde marimile masurate se aplica unui circuit integrat ce contine 6 convertoare analog-numerice de 16 biti, cu referinta interna de tensiune care impreuna cu un procesor numeric de semnal realizeaza masurarea tensiunii aplicate si a curentului la bornele contorului, calcularea puterii active, reactive si aparente, a frecventei, a factorului de putere si contorizarea energiei electrice masurate. Procesorul numeric de semnal, prin memorarea constantelor de calibrare pentru contor intr-o memorie EEPROM, permite etalonarea numerica a aparatului.

Functional, aparatul permite contorizarea energiei electrice si indicarea puterii maxime inregistrate in regim de multitarifare. Astfel contorul realizeaza contorizari separate in 4 registrii a energiei masurate functie de timp sau putere, permitand utilizarea in facturarea energiei electrice a pana la 4 tarife. De asemenea, inregistrarea puterii maxime se realizeaza tot in 4 registrii corespunzator celor 4 tarife.

Pe parcursul unui an calendaristic programul de modificare al tarifelor in timp poate fi schimbat de pana la 12 ori, contorul avand memorate pana la 6 programe diferite de modificare a tarifelor, ce pot fi apelate de cel mult doua ori pe an.

Programul de modificare al tarifelor este saptamanal. In cadrul programului pot fi programate pana la 14 reguli de modificare a tarifelor ce pot fi dupa timp sau putere.

In cazul modificarilor de tarife dupa timp se specifica ora si minutul de producere a comutarii, tariful in care se produce comutarea si grupele de zile ale saptamanii cand actioneaza comutarea.

In cazul modificarilor de tarife dupa putere se specifica din care si in care tarif se produce comutarea, pragul de putere la care se produce si grupele de zile ale saptamanii cand actineaza comutarea.

Grupele de zile din saptamana sunt patru: luni-vineri, luni-duminica, sambata si duminica. In cadrul grupelor de zile, programul comutarilor de tarife este identic in fiecare zi a grupei.

Aparatul are calendar cu recunoasterea anilor bisecti si de asemenea permite schimbarea automata a orei de vara/iarna dupa o regula programata. Schimbarea orei se face in duminica programata, ora 03:00 devenind ora 04:00 pentru ora de vara si ora 04:00 devenind ora 03:00 pentru ora de iarna.

Contorul se autociteste lunar prin memorarea in registrii dedicati a energiei contorizate si a puterii maxime inregistrate de la autocitirea anterioara. Contorul pastreaza in memorie datele rezultate la ultimile 6 autocitiri. Autocitirile sunt lunare si se produc la ora 00:00 a zilei programate din luna.

Afisajul este de tip LCD, un rand de 16 caractere alfanumerice.

Secventa de afisare este programabila dintr-o lista de marimi, dupa cum urmeaza:

Marimile alese din lista, in ordinea dorita, se succed pe afisajul contorului la fiecare 6 secunde. Semnul “*” se aplica la inceputul randului in fata tarifului curent, sau la sfarsitul randului daca sunt marimi relative la luna curenta.

Afisarea puterii maxime inregistrata pe luna curenta, in cadrul tarifului curent, se face cu urmatoarele observatii:

daca nu a trecut perioada de timp de integrare a puterii maxime programata se afiseaza: (*nP _,_ kW);

daca puterea calculata pentru curentul de faza este de semn opus puterii calculate pentru curentul de nul, la afisarea puterii maxime apare: (*nP!X !,! kW), iar la afisarea puterii medii pe tariful curent, se afiseaza: (*nPm !,!X kW), unde X poate fi L daca puterea masurata pentru curentul de faza este negativa si N daca puterea masurata pentru curentul de nul este negativa.

Daca contorul se conecteaza in circuit astfel incat sensul energiei vehiculate este invers, sunt semnalate urmatoarele situatii:

sensul energiei pe circuitul de faza si circuitul de nul sunt inverse: semnul “!” apare pe pozitia a patra a afisajului, oricare ar fi marimea afisata;

sensul energiei pe circuitul de faza este invers fata de circuitul de nul: semnele “!N” sau “!L” apar pe pozitiile 4 si 5 ale afisajului, oricare ar fi marimea afisata cu exceptia puterii medii. L si N semnifica energie inversa masurata pe circuitul de faza, respectiv pe circuitul de nul.

Releul R1 este actionat in cazul depasirii pragului prescris pentru diferenta curentilor de faza si nul, iar releul R2 este folosit pentru controlul sarcinii, actionarea lui fiind prin programare legata de aplicarea unui anumit tarif.

Comanda externa poate fi utilizata pentru comanda din exterior a aparatului (de exemplu de la receptoare de ripple control) pentru fortarea la un moment dat a unui anumit tarif din cele 4. Acest mod de lucru, atat timp cat exista, este semnalat prin aparitia unei linii de subliniere pe prima pozitie a afisajului LCD, cu obsevatia ca apare odata cu schimbarea secventei de afisare.

Contorul permite semnalizarea anumitor stari anormale pentru:

tensiunea electrica din retea (iesirea dintr-un domeniu prescris a marimii si frecventei acesteia);

reteaua in care functioneaza contorul (existenta unei tensiuni peste o anumita valoare prescrisa intre nulul retelei si pamant, cresterea peste o anumita limita prescrisa a diferentei dintre curentul pe nul si pe faza);

contor (aparitia unei decalibrari, modificari ale bazei de timp);

In cazul in care contorul detecteaza stari de functionare anormala, in secventa de afisare a erorilor, acestea pot aparea sub forma: (E1/2/3/4/5/6), unde:

1 are semnificatia de iesire a tensiunii de alimentare a contorului din domeniul prescris (domeniul de prescriere a limitelor este 0,8 . 1,15Un)

2 are semnificatia de iesire a frecventei tensiunii de alimentare a contorului din domniul prescris (domeniul de prescriere a limitelor este 0,95 . 1,05fn);

3 are semnificatia de depasire a unui prag prescris a tensiunii nul-pamant (domeniul de prescriere al pragului este 0 . Un);

4 are semnificatia de depasire a unui prag prescris a diferentei curentilor de faza si nul, (domeniul de prescriere al pragului este 0 . Ib);

5 are semnificatia unei decalibrari a divizoarelor de tensiune;

6 are semnificatia unei decalibrari a bazei de timp pentru calculul energiei.

Mai sunt contorizate si memorate la fiecare autocitire numarul minutelor de functionare cu tensiunea sau frecventa tensiunii masurate in afara domeniului prescris, numarul minutelor de functionare cu decalaj de curent pe nul fata de faza si al minutelor de lipsa a tensiunii de alimentare a contorului.

Sunt memorate la fiecare autocitire starile de decalibrare pentru divizoarele de tensiune si pentru baza de timp utilizata pentru calculul energiei.

Prin portul optic al aparatului se realizeaza atat transferul datelor de masura si contorizare memorate de contor cat si datele de calibrare si programare pentru contor .

Datele transmise prin portul optic al contorului la citirea datelor acestuia sunt:

- Energii totale contorizate

W1(xxxxxxx,x*kWh)   ;unde x=energia contorizata, 14=tarife

W2(xxxxxxx,x*kWh)

W3(xxxxxxx,x*kWh)

W4(xxxxxxx,x*kWh)

- Date memorate la autocitiri (6 seturi de date, corespunzatoare ultimilor 6 autocitiri)

Dn(zz.ll.aa* zz.ll.aa)    ; inceputul perioadei autocitite si sfarsitul perioadei autocitite, unde n este numarul autocitirii (poate fi de la 1 la 6)

W1(xxxxxxx,x*kWh)   ; energia pe tariful 1, memorata la data executarii autocitirii

W2(xxxxxxx,x*kWh)

W3(xxxxxxx,x*kWh)

W4(xxxxxxx,x*kWh)

Wt(xxxxxxx,x*kWh)    ; energia totala memorata la data executarii autocitirii

P1(xx,xxxx*kW)

P2(xx,xxxx*kW)

P3(xx,xxxx*kW)

P4(xx,xxxx*kW)

E12(xxxxx*min) ;timpul de alimentare anormala in minute

E07(xxxxx*min)        ;timpul de absenta a tensiunii de alimentare

E04(xxxxx*min) ;timpul de functionare cu difernta intre curentii de faza si nul

E56(x)  ;eroare contor (fanion)

E08(xxx)                      ;timpul de functionare cu putere negativa

Datele transmise prin portul optic al contorului la programare sau la citirea programului acestuia sunt:

900(maxim11xX) unde: - seria aparatului (maxim11 caractere alfanumerice);

901(11xX)                                - identificatorul aparatului (11 caractere alfanumerice)

000(zz.ll.aa-zs-hh:mm)           - timpul curent ;

- 1 . 6 reprezinta numarul programului de tarifare; - zz.ll-zz.ll reprezinta cele doua date de inceput ale fiecarui program; - c reprezinta tipul comutarii si este 0 in cazul comutarii dupa timp si 1 in cazul comutarii dupa putere, z reprezinta zona din saptamana in care se face comutarea si poate fi: 0 pentru luni-vineri 1 pentru luni-duminica 2 pentru sambata 3 pentru duminica - hh:mm reprezinta momentul comutarii, iar t este tariful in care se face comutarea si poate fi 1 . 4; Observatie: linia de programare in cazul comutarii dupa putere a tarifului este de forma: (cz-ppp-tdti), unde: - z este zona din saptamana in care se face comutarea; - ppp este pragul de putere la care se face comutarea; - td reprezinta tariful din care se face comutarea; - ti reprezinta tariful in care se face comutarea.

100(zz.ll-zz.ll)

101(cz-hh:mm-t) .

114(cz-hh:mm-t)

200(zz.ll-zz.ll)

201(cz-hh:mm-t) .

214(cz-hh:mm-t)

300(zz.ll-zz.ll)

301(cz-hh:mm-t) .

314(cz-hh:mm-t)

400(zz.ll-zz.ll)

401(cz-hh:mm-t) .

414 (cz-hh:mm-t)

500(zz.ll-zz.ll)

501(cz-hh:mm-t) .

514(cz-hh:mm-t)

600(zz.ll-zz.ll)

601(cz-hh:mm-t) .

614(cz-hh:mm-t)

700(ll.0x-ll.0x)             - regula de schimbare a orei vara-iarna;

701(xx.xxx) - limita prescrisa a diferentei dintre curentul pe nul si pe faza;

702(xxx-xxx) - limita prescrisa a domeniului de tensiune;

703(xxx)                                  - prag tensiune neutru pamant;

704(xx.x-xx.x)                          - limita prescrisa a domeniului de frecventa;

- Date memorate la autocitiri (6 seturi de date, corespunzatoare ultimilor 6 autocitiri)

Dn(zz.ll.aa* zz.ll.aa)    ; inceputul perioadei autocitite si sfarsitul perioadei autocitite, unde n este numarul autocitirii (poate fi de la 1 la 6)

W1(xxxxxxx,x*kWh)   ; energia pe tariful 1, memorata la data executarii autocitirii

W2(xxxxxxx,x*kWh)

W3(xxxxxxx,x*kWh)

W4(xxxxxxx,x*kWh)

Wt(xxxxxxx,x*kWh)    ; energia totala memorata la data executarii autocitirii

P1(xx,xxxx*kW)

P2(xx,xxxx*kW)

P3(xx,xxxx*kW)

P4(xx,xxxx*kW)

E12(xxxxx*min) ;timpul de alimentare anormala in minute

E07(xxxxx*min)        ;timpul de absenta a tensiunii de alimentare

E04(xxxxx*min) ;timpul de functionare cu difernta intre curentii de faza si nul

E56(x)  ;eroare contor (fanion)

E08(xxx)                      ;timpul de functionare cu putere negativa

Datele transmise prin portul optic al contorului la programare sau la citirea programului acestuia sunt:

900(maxim11xX) unde: - seria aparatului (maxim11 caractere alfanumerice);

901(11xX)                                - identificatorul aparatului (11 caractere alfanumerice)

000(zz.ll.aa-zs-hh:mm)           - timpul curent ;

- 1 . 6 reprezinta numarul programului de tarifare; - zz.ll-zz.ll reprezinta cele doua date de inceput ale fiecarui program; - c reprezinta tipul comutarii si este 0 in cazul comutarii dupa timp si 1 in cazul comutarii dupa putere, z reprezinta zona din saptamana in care se face comutarea si poate fi: 0 pentru luni-vineri 1 pentru luni-duminica 2 pentru sambata 3 pentru duminica - hh:mm reprezinta momentul comutarii, iar t este tariful in care se face comutarea si poate fi 1 . 4; Observatie: linia de programare in cazul comutarii dupa putere a tarifului este de forma: (cz-ppp-tdti), unde: - z este zona din saptamana in care se face comutarea; - ppp este pragul de putere la care se face comutarea; - td reprezinta tariful din care se face comutarea; - ti reprezinta tariful in care se face comutarea.

100(zz.ll-zz.ll)

101(cz-hh:mm-t) .

114(cz-hh:mm-t)

200(zz.ll-zz.ll)

201(cz-hh:mm-t) .

214(cz-hh:mm-t)

300(zz.ll-zz.ll)

301(cz-hh:mm-t) .

314(cz-hh:mm-t)

400(zz.ll-zz.ll)

401(cz-hh:mm-t) .

414 (cz-hh:mm-t)

500(zz.ll-zz.ll)

501(cz-hh:mm-t) .

514(cz-hh:mm-t)

600(zz.ll-zz.ll)

601(cz-hh:mm-t) .

614(cz-hh:mm-t)

700(ll.0x-ll.0x)             - regula de schimbare a orei vara-iarna;

701(xx.xxx) - limita prescrisa a diferentei dintre curentul pe nul si pe faza;

702(xxx-xxx) - limita prescrisa a domeniului de tensiune;

703(xxx)                                  - prag tensiune neutru pamant;

704(xx.x-xx.x)                          - limita prescrisa a domeniului de frecventa;

5.5. Montare si exploatare

Montarea contorului electronic de energie electrica CEEM16 se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechilor de prindere ale aparatului.

Dimensiunile de gabarit ale aparatului si cele de montaj sunt prezentate in figura 1.

Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice si a circuitelor auxiliare (circuite de comanda externa/bus local, circuitele contactelor releelor) la bornele contorului conform figurii 2. Dupa legarea contorului in circuit se monteaza si se sigileaza capacul blocului de borne.

La montarea contorului se va tine cont ca afisajul LCD este de tip reflectiv (necesita lumina ambianta pentru a putea fi citit), iar directia de privire este “ora 6”.

Introducerea programului de comutare al tarifelor pentru contor (programarea) se poate realiza atat in ateliere specializate cat si la utilizatorul aparatului prin utilizarea portului optic al contorului si un aparat adecvat pentru asigurarea comunicatiei si programare (unitate de comunicatie portabila, laptop).

Pentru citirea datelor contorizate la utilizator se poate utiliza deasemeni portul optic al contorului si un aparat adecvat pentru comunicatie si memorarea datelor contorizate.

Inlocuirea bateriei cu Li, ce asigura functionarea circuitului clock-calendar al contorului pe durata intreruperii alimentarii de la retea, se realizeaza numai in ateliere specializate (prin deschiderea contorului si acces la placa de circuit imprimat, bateria fiind fixata prin plantare si lipire pe aceasta). Data schimbarii bateriei se memoreaza prin reprogramarea contorului.

5.6. Garantii

Termenul de garantie, conditionat de respectarea prescriptiilor de transport, depozitare, montaj si exploatare este de 18 luni, dar expira la 24 luni de la data livrarii.

NOTA: Programul si constantele cu care sunt livrate contoarele, in lipsa unor cerinte speciale (PRE1V1):

Program care incepe rularea de la 1 ianuarie si se reia saptamanal, pe intreg anul, cu urmatoarea regula de schimbare a tarifelor in cursul unei saptamani: de luni pana vineri, de la ora 06:00 pana la ora 21:59 aparatul va contoriza in tariful 2, iar de la ora 22:00 pana la ora 05:59 va contoriza in tariful 1; sambata si duminica, pe intreaga perioada a zilei, va contoriza in tariful 1.

Constantele inscrise in contorul electronic monofazat sunt:

diferenta minima de curent faza-nul: 300 mA;

tensiunea minima nul-pamant: 260V;

limitele tensiunii de alimentare: 184 . 260V;

limitele de frecventa: 48,0 . 51,0 Hz;

perioada de integrare a puterii medii: 1 min;

tariful aplicat la comanda externa: 1;

ziua din luna la care se face autocitirea: 1;

releul 1 actionat la decalajul de curent faza-nul;

releul 2 actionat la tariful 2;

regula de schimbare a orei de vara: ultima duminica din martie;

regula de schimbare a orei de iarna: ultima duminica din luna octombrie.

Obs. 1: Cu acest program contoarele se pot utiliza ca si contoare simplu tarif, daca pentru facturare se citeste totalul energiei consumate (tarif de tip D, monom simplu tarif), sau ca si contoare dublu tarif, daca se citesc energiile consumate pe cele 2 tarife programate (1 si 2) (tarif de tip E1,monom diferentiat, cu sambata si duminica pe tariful 1).

Obs. 2: La un consumator/abonat care are montat contorul CEEM 16, se poate trece de la tariful de tip D la E1, numai prin schimbarea modului de citire al contorului!

6.NORME SPECIFICE DE PROTECTIE A MUNCII

Normele specifice de protectie a muncii sunt reglementari cu aplicabilitate nationala care cuprind prevederi minimale obligatorii pentru desfasurarea principalelor activitati economia nationala in conditii de prevenire a accidentelor de munca .

Personalul este obligat sa execute dispozitiile sefilor ierarhici in conditiile prezentelor norme, si este deasemenea obligat a preveni sau oprii orice actiune care ar putea conduce la accidentarea proprie sau si a altor personae.Orice dispozitie data contrar prezentelor norme de protectie a muncii se refuza si se aduce la cunostinta sefului ierarhic superior al celui care a emis-o.

Electricienii care executa lucrari instalatii electrice trebuie sa fie dotati si sa utilizeze echipamentul special de protectie si mijloace de protectie respectind principiul “cel putin doua mijloace electroizolante de protectie inseriate pe calea de current”.

Din punct de vedere organizatoric lucrarile in instalatiile electrice de exploatare trebuie sa se execute in baza:

autorizatiilor de lucru ,

instructiunilor tehnice interne de protectie a muncii,

atributiunilor de serviciu,

dispozitiilor verbale,

proceselor verbale.

La pregatirea instalatiilor electrice din exploatare si executarea lucrarilor corespunzator celor mentionate mai sus trebuie sa participle:

- persoana care dispune executarea unor lucrari “ emitenta”

- persoana care admite la lucrare “ admitent”

- persoana care conduce ,controleaza si supravegheaza formatia de lucru “ sef de lucrare”

- persoanele care fac parte din efectivul formatiei de lucru “ executanti”

Pentru executarea lucrarilor asupra instalatiilor aflate sub tensiune trebuie sa se realizeze urmatoarele masuri tehnice:

- identificarea instalatiei in care urmeaza a se lucra;

- luarea masurilor pentru evitarea accidentelor de natura neelectrica;

- utilizarea dispozitivelor si uneltelor electroizolante speciale.

Autorizarea personalului se evidentiaza prin “Talonul de autorizare” care va fi mereu la electrician , inscriindu-se semnul ’’X” in interiorul chenarului care reprezinta competenta acordata ,inscrisa in fisa de examinare pentru autorizare , aprobata de conducatorul unitati.
