RADARUL FLUVIAL SPERRY  MODEL MK – 4217 R


Radarul fluvial MK4217R are o inalta rezolutie si foloseste sistemul precis numit RASTERSCAN.

Principiul de functionare al radarului are la baza emiterea impulsurilor electromagnetice si receptionarea impulsurilor reflectate..

Acesta radiaza energia electromagnetica cu ajutorul antenei, pe o directie bine stabilita . Impulsul electromagnetic reflectat de obiectele inconjuratoare (ecou), care este direct proportional cu suprafata de reflexie a obiectului care reflecta impulsul, este captat de aceeasi antena, transformat in semnal video si este transmis blocului indicator care il reprezinta sub forma unui punct luminos pe ecranul radarului.



Pe ecranul indicatorului vom observa o linie de desfasurare care se roteste circular si sincron cu miscarea de rotatie a antenei. Ecourile vor fi reprezentate pe rastrul indicatorului (desfasurare) ca niste puncte luminoase, luminozitatea acestora fiind mai mare sau mai mica in functie de cantitatea de energie reflectata pe directia antenei de catre obiectele din jur.

Impulsurile electromagnetice folosite de radar sunt foarte scurte ca durata( de ordinul microsecundelor) si foarte puternice ca putere in impuls ( de ordinul KW).



Principalele blocuri componente ale radarului MK-4217R


1. Blocul emitator-receptorului (Tranceiver TR – 4023-1) – face corp comun cu antena radarului (SC-0762-1). Lungimea antenei este 2,3m. Greutatea intregului ansamblu este de 62Kg.


2. Blocul indicator (Display unit DP-101-1) – are in compunere un monitor CRT de 19 inches si blocurile de alimentare ale indicatorului.Greutatea acestuia este de 42Kg.


3. Blocul de alimentare ( DC 24V) – este un redresor care alimenteaza radarul la 24Vcc.


4. Panoul de comanda (RTU) – asemanator unei tastaturi, este folosit pentru a pune in functiune si pentru a folosii radarul in functie de necesitatile operatorului.


5. Cabluri de interconectare a blocurilor componente – cablu cu 25 pini pentru conectarea indicatorului cu emitator-receptorul;

cablu cu 2 pini pentru conectarea indicatorului cu blocul de alimentare;

cablu cu 9 pini pentru conectarea cu panoul de comanda.

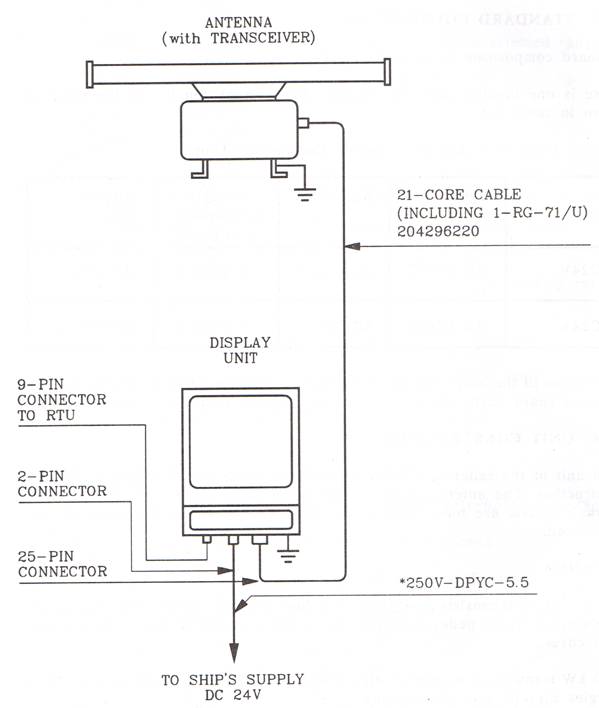

Schema de interconectare a blocurilor principale la MK-4217R



CARACTERISTICI TEHNICE ALE RADARULUI MK-4217R


Raza maxima de descoperire – 32Km;

Posibilitatea reglarii distantei de descoperire – 10 scale de distanta astfel:

0,3; 0,5; 0,8; 1,2; 1,6; 2,0; 4,0; 8,0; 16; 32Km;

Distanta intre cercurile de distanta pentru fiecare scala astfel:

0,1, 0,1; 0,2; 0,2; 0,4; 0,4; 1,0; 2,0; 4,0; 8,0Km;

Numarul cercurilor de distanta corespunzator scalelor astfel:

3;      5; 4; 6; 4; 5; 4; 4; 4; 4;

Precizia distantei indicate de cercuri- 10m ± 0,5% din maximul scalei pe care se lucreaza;

Selectivitatea in distanta- mai buna de 10m;

Zona neacoperita (ascunsa) din jurul radarului- mai buna de 15m;

Posibilitatea decalarii centrului imaginii – de la 0 la 64Km;

Linia relevmentului – precizie de 0,1grade;

Toleranta indicarii liniei prova este ±0,5 grade;

Posibilitatea folosirii a 2 linii paralele cu linia prova;

Posibilitatea urmaririi a maxim 2 tinte;


Scala relevmentului – gradata din grad in grad si numerotata din 30 in 30 grade;

Monitorul indicatorului – de 19 inch.;

Antena – tip celule cu ghid de unda- executa 32 rotatii/min.;

- caracteristica de directivitate : - orizontala – 1 grad pana la +8 grade;

- verticala – 20grade pana la –2 grade;

Atenuarea lobului principal al antenei in ± 10s este mai buna de –26dB iar atenuarea lobilor laterali este mai buna de –32dB;

Emitatorul – putere in impuls de 10kW ± 50%;

frecventa impulsului electromagnetic – este de 9410MHz ± 30MHz;

durata impulsurilor electromagnetice este de – 0,05μs pentru scalele 0,3 la 4Km;

- 0,25μs pentru scalele 8 la 32Km;

frecventa de repetitie a impulsurilor este de – 4000 imp./sec la 0,05μs;

- de 1600 imp./sec. la 0,25μs;

Receptorul – tip liniar ( amplificare in linie);

frecventa intermediara nominala a receptorului este 60MHz;

largimea benzii frecventei intermediare este 25±3 MHz pentru impulsurile de 0,05μs si 5± 2MHz pentru impulsurile de 0,25μs;

zgomotul canalului de receptie este mai bun de 10dB;

receptorul are posibilitatea reglarii manuale de la tastatura

Alimentarea – curent continuu de 24V;

consumul este mai mic de 300W;

Conditii de folosire – de la -15sC la +55sC ( -25sC la +70sC pentru antena montata pe suport);

umiditate relativa 95% la +40sC.



PROCEDURI DE OPERARE


PORNIREA- pozitionarea comutatorului de alimentare a radarului pe pozitia ON, pentru alimentarea radarului.- la stabilizarea tensiunii de alimentare a radarului in indicator si emitator- receptor apare o imagine sintetica corespunzatoare unei scale de 0,5km si aparatul executa testul de verificare;

se asteapta aproximativ 3 minute;

cand pregatirea este completa, lampa READY(gata) aflata aproape de butonul STANDBAY, se aprinde;

testul de verificare dispare.


OPERAREA – se apasa butonul TX- lampa READY se stinge, antena incepe sa se roteasca si sa emita impulsuri electromagnetice;

se roteste butonul FTC (reglarea rapida a sensibilitatii contra ploii, zapezii) in sens invers acelor de ceasornic pana la limita maxima;

se roteste butonul STC (reglarea temporara a sensibilitatii contra valurilor) in sens invers acelor de ceasornic pana la limita maxima;

se roteste butonul GAIN(amplificare) in limita maxima stanga;

gradual se roteste butonul GAIN in sensul acelor de ceasornic – pana cand tintele (ecourile) se disting din ce in ce mai departe de centrul ecranului si mai bine definite pe ecran;

gradual se roteste butonul TUNING (acord)pana cand tintele se observa la cea mai mare distanta- acest acord se poate modifica incetisor in primele 30 de min de la pornirea radarului- dupa aceasta pozitia de acord este stabilizata;



incet se roteste butonul STC in sensul acelor de ceasornic pana se reduc ecourile parazite datorate valurilor;

incet se roteste butonul FTC in sensul acelor de ceasornic pana se reduc ecourile parazite datorate ploii, zapezii;

linia prova poate fi rotita in timp ce butonul este apasat usor;

se apasa butonul SHIFT - pentru a modifica incet pozitia;

pentru a folosi radiolocatorul optim se regleaza cursorul si se selecteaza scala de distanta cu cercurile necesare;

MASURAREA DISTANTEI SI AZIMUTULUI – se ajusteaza corespunzator stralucirea cercurilor de distanta- prin reglarea markerului se masoara distanta la tinta;

se regleaza stralucirea EBL – cu EBL se masoara relevmentul (azimutul) la tinta;

OPRIREA –se apasa butonul STANDBY – rotirea antenei se opreste si emisia impulsurilor electromagnetice inceteaza;

se roteste comutatorul POWER in pozitia OFF – se va opri complet radarul.



Pentru a verifica daca radarul functioneaza corect se va folosi testul propriu al acestuia. Cand de trece comutatorul POWER in pozitia ON se initiaza testul propriu si acesta se va incheia peste aproximativ 3 minute, atunci lampa READY indica ca radarul este gata pentru functionare. Testul propriu este o imagine circulara impartita in sectoare, fiecare sector corespunzand la 400m. Iluminarea este una si aceeasi in fiecare sector fara linii sau figuri in fundal.


Daca radarul este folosit doar perioade scurte de timp( 5 –10 min) in emisie atunci se pastreaza pozitia STANDBY. Radarul va incepe sa functioneze daca se apasa butonul TX.


Daca se doreste pornirea radarului dupa ce acesta nu a fost folosit o perioada lunga de timp sau dupa inlocuirea magnetronului, se apasa butonul STANDBY si se asteapta aproximativ 10 –30 minute pentru a se face preincalzirea magnetronului. Numai dupa trecerea timpului se apasa butonul TX.


FUNCTIILE TASTELOR PANOULUI DE COMANDA

  1. Tasta - ST.BY – seteaza trecerea radarului la modul ,, Gata pentru transmitere” si ledul rosu al tastei R”DY asezat pe panoul de control se aprinde. La 3 minute dupa tastare ledul se aprinde.
  2. tasta ,, TX – seteaza modul radarului in emisie. Aceasta tasta este activa cand ledul rosu al tastei R”DY se stinge.
  3. Tasta ,, OFF/►,, - daca se apasa pentru scurt timp aceasta tasta (0,5sec.) atunci linia prova poate fi activata sau dezactivata. Daca se tine apasata tasta, atunci linia prova se deplaseaza departe de pozitia HM. Daca se apasa cealalta tasta ◄/OFF (cu sensul invers) linia prova se apropie de pozitia HM.
  4. Tasta ,, ◄/OFF,, - daca se apasa pentru scurt timp aceasta tasta (0,5sec.) atunci linia prova poate fi activata sau dezactivata. Daca se tine apasata tasta, atunci linia prova se deplaseaza departe de pozitia HM. Daca se apasa cealalta tasta OFF/► (cu sensul invers) linia prova se apropie de pozitia HM.
  5. Tasta ,,RANGE /▼ – daca se apasa se micsoreaza  distanta pe imagine
  6. Tasta ,,RANGE/▲ – daca se apasa se mareste distanta pe imagine
  7. Tasta,, S/L,, - seteaza trecerea pe impulsuri scurte sau lungi pentru lucrul intre 2 si 4 Km
  8. Tasta ,,IR,, - activeaza sau dezactiveaza circuitul de suprimare a interferentelor de la alte radare
  9. Tasta,, TAILS,, - deschide sau inchide umbrele imaginii radar
  10. Tasta ,, SHIFT,, - activeaza sau dezactiveaza decalarea centrului imaginii
  11. Tasta ,, HM,, - activeaza sau dezactiveaza afisarea liniei prova
  12. Tasta ,,RINGS,, - activeaza sau dezactiveaza afisarea inelelor de distanta
  13. Tasta ,, BRILL,, - activeaza si dezactiveaza reglajul luminozitatii cu

Tasta ,, DATA,, - claritatea afisajului, distantei si liniei prova din imaginea sintetizata pot fi ajustate cu aceasta tasta

Tasta,, RADAR,, - se foloseste la reglarea stralucirii imaginii radarului si a liniei prova

Tasta ,,RINGS,, - regleaza stralucirea cercurilor de distanta

Tasta ,, EBL,, - regleaza stralucirea EBL, liniei relevmentului

Tasta,, PANEL,, - regleaza iluminarea literelor de pe panoul de control

Tasta ,,VRM,, - regleaza stralucirea indicatorului distantei variabile

Tasta ,, +,, - face ca valorile functiilor tastelor de mai sus sa creasca

Tasta,, - ,, - face ca valorile functiilor tastelor de mai sus sa descreasca


  1. Tasta ,, EBL,, - activeaza afisarea liniei relevmentului
  2. Tasta ,, FAST,, - apasata impreuna cu tastele + si – misca rapid EBL
  3. Tasta ,, + ,, misca spre dreapta EBL
  4. Tasta ,, - ,, misca spre stanga EBL
  5. Tasta ,, VRM,, - activeaza afisarea indicatorului distantei variabile- apasarea pe tasta FAST face ca sa se miste rapid VRM, iar folosirea impreuna cu tastele ,,+,, sau ,,-,, face sa deplaseze spre exteriorul imaginii respectiv spre interiorul acesteia .

INTRETINEREA – pentru a mentine radarul in stare de functionare satisfacatoare se impune o simpla intretinere.

La intretineri trebuie sa se aiba in vedere urmatoarele:

Depunerile de fum, praf, sau alte particule pe suprafata radianta a antenei pe ( zona pe unde antene emite impulsul electromagnetic prin fanta speciala) reduc semnificativ sensibilitatea radarului. ZONA FANTEI DE LA ANTENA NU SE VOPSESTE. Suportul antenei se poate vopsi.
