Repartitor-Combinor DT SRS

Repartitor-Combinor DT SRS

Descrierea echipamentului

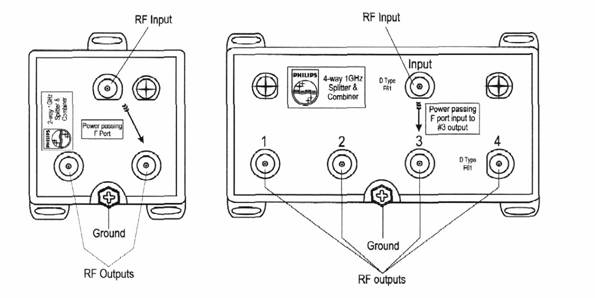

Fig.88 Module DT-SRS cu doua si patru porti

Modulele DT-SRS repartitori/combinori se monteaza in spatele sertarului pe consola DT-SRS BRACKET si se leaga de sertar sau de alt modul SRS cu un coaxial de 25,4 cm.

Servesc la aplicarea aceluiasi semnal r.f. la 2-4 emitatori sau la combinarea semnalelor de la 2-4 receptori.

Carcasa este turnata din zinc cromat, cu butoniere pentru montarea pe perete (care se inlatura la montarea pe consola)

Conectorii de tip F corespund specificatiei IPS-SP 400, F61.

Una dintre porti suporta 500 mA la 60 sau 90 V pentru telealimentare.

Surubul pentru punere la masa corespunde normelor SCTE.

DT-SRS exista in doua variante:

DT-SRS-2 o poarta ↔ doua porti

DT-SRS-4 o poarta ↔ patru porti

Ambele cu conectori de r.f. tip F si utilizabili in banda 5…10000 MHz.

Montate pe consola, fac repartitia de puteri si combinarea chiar in spatele sertarului.

Conectori

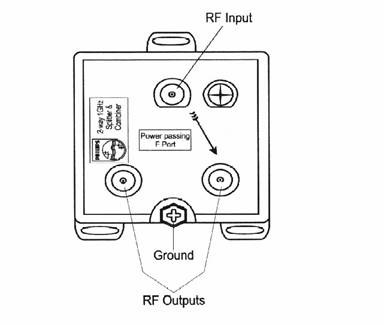

Fig.89 DT-SRS cu doua porti

Ca repartitor, o intrare si doua iesiri egale, dintre care una poate telealimenta o ramura de retea.

Tipul cu 4 porti are o intrare si patru iesiri din care una singura poate telealimenta.

Reversibil, poate fi combinor cu doua intrari si o iesire, respectiv patru intrari si o iesire.

Denumire                               Descriere

Poarta de intrare r.f.      Conector F

Porti de iesire                        Conectori F (2 sau 4)

Bloc de punere la masa        Surub care strange un fir de masa. Se foloseste numai

Cand conectorul nu este montat pe consola.

Butoniere de montaj Folosite numai cand se monteaza combinorul pe perete

Si rupte cand se monteaza definitiv pe consola

Functionare

Ca repartitor: La cap de retea trimite un semnal de r.f. in mai multe directii, prin cable saritoare de la repartitor la mai multi emitatori.

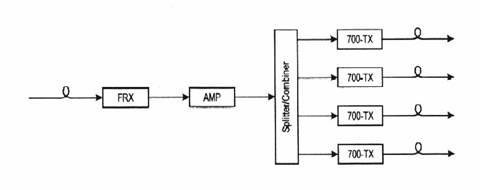

Fig.90 Functia de repartitor

La un nod, semnalul receptionat si amplificat este trimis la 4 emitatori 700 – Tx.

Combinor: la noduri, unde vin semnale de intoarcere de la diversi abonati, pe cable diferite, in benzi de frecvente diferite, si sunt conduse la un amplificator comun. De la receptori la combinori si intre combinori etajati se monteaza cable saritoare.

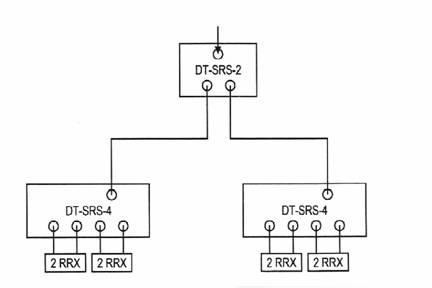

Fig.91 Functia de combinor

De la 8 receptori (4 unitati 2RRX) iesirile sunt combinate in doua etaje (doi SRS-4 si un SRS-2) spre un emitator; sunt montate 10 cable saritoare.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Instalare

Inainte de a incepe instalarea se recitesc instructiunile.

A nu se indoi, rasuci sau agata fibrele montate anterior.

Modulul se instaleaza astfel:

-se ataseaza consola la modul

-se verifica nivelele

-se conecteaza cablul DT-SRS la portile corespunzatoare de pe sertar (spate)

-se instaleaza modulul SRS pe consola

-se face si celelalte conexiuni de r.f.

-se monteaza sarcini la toate portile deschise

Scule si echipament

Module repartitor-combinor DT-SRS (-2 si/sau –4)

Consola DT-SRS

Cablu DT-SRS

Sertar DT montat pe rama

Suruburi pentru montaj

Surubelnita

Analizor de spectru sau masurator de camp

Cablu pentru aducerea semnalelor de r.f.

Sarcina de 75 ohmi cu mufa F

Atasarea consolei la sertar

1.Se aseaza patru suruburi in gaurile filetate de pe spatele modulului.

2.Se introduce un capat al consolei intre capetele suruburilor si sertar

3.Se introduce al doilea capat al consolei, la capul opus al sertarului, intre capetele suruburilor si sertar

4.Se strang suruburile.

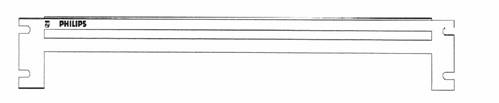

Fig.92 Consola de montaj DT-SRS

Legarea intrarii de radiofrecventa la emitatori ( folosirea ca repartitor)

1.Inainte de instalare se verifica daca nivelul de radiofrecventa (venit de la amplificator) este suficient conform proiectului tinand seama de atenuarea in repartitor)

Daca da, cablul respectiv se conecteaza la mufa de intrare a DT-SRS.

Daca nu, se actioneaza mai intai ca sa se aduca acest nivel la normal.

2.Apoi se leaga cate un cablu la intrarea fiecarui emitator (notat cu A pe spatele sertarului).

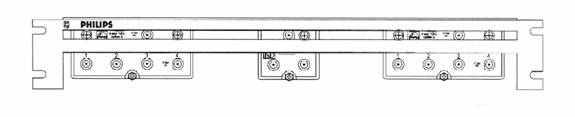

Fig.93 Configuratiile DT-SRS pentru mai multi emitatori

Un DT-SRS –2 alimenteaza doi DT-SRS-4 conectati la un sertar cu 7 emitatori.

Atentie! A nu se rupe butonierele pana nu este sigur ca se vor monta pe

consola.

3.Modulele DT-SRS se monteaza pe consola astfel:

a)Se rup butonierele

b)Se indeparteaza suruburile instalate pe DT-SRS

c)Se introduce DT-SRS prin fanta consolei

d)Se pun la loc si se insurubeaza strans suruburile

4.Capetele cablelor DT-SRS de la emitatori se conecteaza la iesirile repartitorilor.

5.Fiecare iesire neconectata la un emitator se termina cu o sarcina.

6.Se leaga DT-SRS la sursa de RF.

Nota: Contactul de masa nu mai este necesar daca modulele SRS sunt instalate pe consola prinsa de sertar.

Nota: Montajele de pe perete necesita cable mai lungi,

Legarea intrarii de radiofrecventa la receptori ( folosirea drept combinor)

1.Se verifica nivelele de r.f. sa corespunda proiectului si se actioneaza asupra lor in caz contrar.

2.Se leaga cate un cablu SRS la fiecare iesire de receptor: la 2 RRX conectorii C (primul receptor) si D (al doilea receptor), la FRX conectorul C.

Atentie! A nu se rupe butonierele pana nu este sigur ca se va monta pe

Consola.

3.Se instaleaza modulele pe consola ca la pag.225-226.

4.Se conecteaza intrarile la sursele de r.f.respective si iesirea la emitator.

5.Se pun rezistente de 75 ohmi la toate intrarile neconectate la sertar.

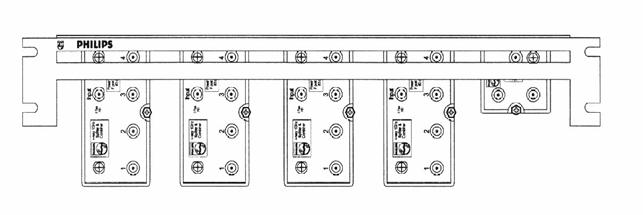

Fig.94 Configuratia de mare densitate

Asezand modulele DT-SRS-4 vertical, pe o consola incap combinorii pentru 7 module 2 RRX.

Specificatii

SRS-2 SRS-4 Unitati

Largime de banda                                45-862 45-862 Mhz

Atenuare de inserie (cea mai rea)

5-10 MHz                                              3,5 6,8 dB

10-15 MHz 3,6 7,1 dB

50-450 MHz                                          3,7 7,3 dB

450-750 MHz                                        3,9 7,6 dB

750-870 MHz                                        4,1 7,8 dB

870-1000 MHz                                      4,3 8,0 dB

Curent suportat (intrare,poarta I):         500 500 mA

Atenuare de reflexie minima                   20 20 dB

5-1000 MHz

Izolatie poarta-poarta (cea mai mica)

5-10 MHz                                                26 26 dB

10-50 MHz                        28 27 dB

50-450 MHz                                            32 32 dB

450-750 MHz                                          30 29 dB

750-870 MHz  28 28 dB

870-1000 MHz                                        26 26 dB

Placuta de interfata cu reteaua (NIC)

Descrierea echipamentului

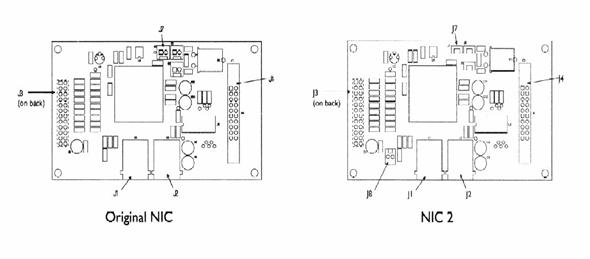

Fig.95 Placuta de interfata ( in fig.NIC 2)

NIC sau NIC2 fac comunicatii intre modulele DT si sistemul de gestiune a elementelor. NIC 2 difera de NIC numai prin interfata J8 la +5 V c.c. pentru comanda comutatiei.

Placuta de interfata cu reteaua este de fapt interfata modulelor DT cu sistemul de gestiune ale echipamentelor din retea (EMS). EMS cere informatii de stare placutei NIC, iar acesta se adreseaza echipamentului respectiv, primeste raspunsul si-l trimite spre EMS.

Supraveghierea functionarii echipamentelor DT comporta:

-un NIC pentru fiecare sertar

-cable saritoare speciale (daisy-chain) – cu fiecare NIC se livreaza unul – care leaga cateva NIC in cascada.

(Diamond Diagnostics Craft Interface) sau – pentru o supraveghiere mai adancita si telecomenzi – cu EMS (v.pag.30)

Fiecare NIC contine un micro-ordinator de 8 biti care primeste informatii de de la componentele DT, fie de la EMS, si le converteste in forma acceptabila de catre celalalt (DT→EMS si EMS →DT).De la EMS semnalele intra si ies din NIC printr-o interfata RJI1.

Legand in cascada prin cable saritoare mai multe NIC, se poate folosi logicicalul Diamond Diagnostics pentru a supraveghia printr-o singura interfata echipamentul DT dintr-o rama intreaga. Semnalele care intra in/ies sertarul Diamond Transport trec printr-un conector cu 24 contacte. Placuta se poate conecta la un etaj de ventilatoare sau un amplificator.

NIC poate comunica prin RS-232 (montajul originar) sau RS-485:

-RS 232 pentru legatura cu un DD-CI (prin poarta serie de PCs)

-RS 485 pentru legatura cu un sistem de supraveghiere la cap de retea Diamond Diagnostics (DD-TAM).

Conectori

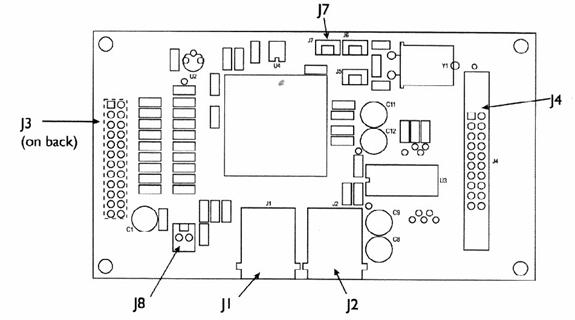

Fig.96 Conectori pe NIC

NIC si NIC2 difera numai prin conectorul J.8, existent numai pe NIC 2.

Denumire                          Descriere

J1 si J2          Conectori cu 6 contacte RJI1. Fiecare poate fi folosit pentru un

capat de cablu saritor special pentru legarea NIC in cascada

pe verticala intr-o rama si pentru conectarea NIC la EMS prin

cablu telefonic uzual.

Contact Contact

1 nefolosit 4 masa

2 masa 5 iesire pentru orice scop

3 date primite PC 6 nefolosit

J3  Conector cu 24 contacte.Se introduc direct in conectorul de in-

Terfata cu reteaua de pe panoul din spate al sertarului DT.

J4  Conector cu 20 contacte. Poate lega NIC cu un sertar de ven-

Tilatie.

J7  Jack pentru fir saritor cu 2 contacte RS-232.Cand acesta este

Scos (sau, ca uzual, lasat prins cu un contact, iar cel vecin in

Vant) NIC este configurat ca sa lucreze cu RS-485 (v.pag.240)

J8  Jack pentru cablul panglica al comenzii comutatorului DT, nu-

Mai pe NIC-2 (cablul panglica se livreaza odata cu comanda

De comutatie p.293)

Descriere functionala

Sistemul de gestiune a componentelor retelei (EMS) trimite intrebari despre anumite stari placutei NIC, iar acesta alege componenta in cauza, culege valoarea masurata si o transmite la EMS.

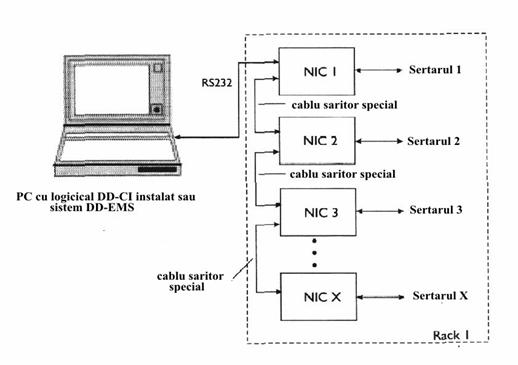

Fig.97 Lant de NIC

Sistemul de supraveghiere poate afla starea pieselor din cateva sertare ale unei rame cand NIC sunt “inlantuite”
