Manual de instalare si exploatare a cronotermostatelor crx / e
MANUAL DE INSTALARE SI
EXPLOATARE A CRONOTERMOSTATELOR CRX / E
PASTRATI ACEST MANUAL CU GRIJA.
CONTINE INSTRUCTIUNI DE EXPLOATARE SI INTRETINERE
IMPORTANTE
Va multumim pentru increderea acordata in
alegerea produsului nostru

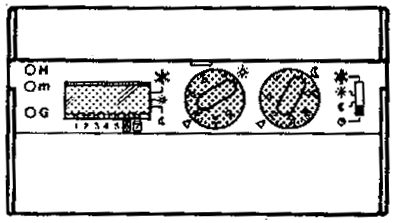

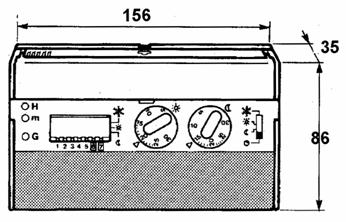

DESCRIEREA APARATULUI
| | | |
|
| |
Multumita unei
proiectari de avangarda, si a meticulozitatii in alegerea componentelor
,metodelor de productie si finisaj, a fost posibila crearea unui
CRONOTERMOSTAT electronic cu un grad ridicat de sensibilitate si foarte
usor de programat, in functie de necesitatile beneficiarilor.
Datorita
display-ului (afisajului) digital, este posibila afisarea (vizualizarea) temperaturii
mediului ambiant, ora, minutul si zilele saptamanii.
|
|
|
Cronotermostatul poate fi folosit in orice
mediu public sau privat: locuinte, birouri, scoli, etc.
|
IN ATENTIA BENEFICIARILOR
La livrare, controlati ca aparatul sa nu prezinte
deteriorari si sa nu aibe parti lipsa. Verificati ca aparatul sa fie complet, conform notei de livrari, iar cutia aparatului sa nu prezinte deteriorari.
|
|
Selectorul regimului de functionare sa fie pozitionat pe simbolul ' ' ( CEAS ).
Selectorul 'VARA / IARNA' sa fie
pozitionat pe simbolul '
' ( INCALZIRE ).
Cursoarele celor doua randuri de
microcomutatoare sa fie pozitionate pe pozitia ' ' (
LUNA ).
Potentiometrul ' Z ' ( SOARE ) este pozitionat la 20 sC.
Potentiometrul ' ' ( LUNA ) este pozitionat la 15 sC.
|
|

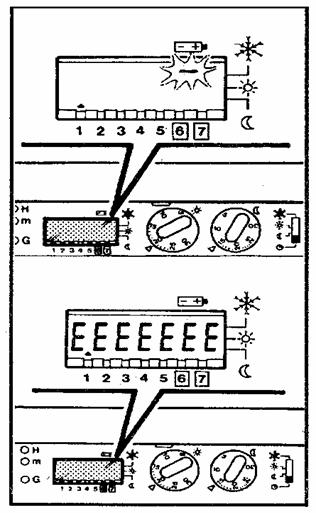

Pe display-ul (afisajul) unde sunt afisate ora si minutele, un martor luminos se va aprinde in
dreptul simbolului '
' ( BATERIE ), pentru a indica descarcarea
bateriilor si necesitatea inlocuirii acestora; autonomia bateriilor este de 12 luni in cazul bateriilor alcaline.
ATENTIE
! Bateriile nu fac parte din furnitura.
| | | | | |
|
|
|
| |
|
| |
|
|
| |
Este indicata inlocuirea bateriilor in momentul
pornirii instalatiei de incalzire.
In cazul in care una din cele doua baterii este
descarcata, sau tensiunea bateriilor este sub o anumita valoare, pe afisaj
( display ) va aparea un grup format din litera 'E' ( 'EEEE' ) care semnifica
faptul ca aparatul este blocat.
|
|
|
PRECAUTIUNI
Inainte de racordarea cronotermostatului la circuitul
electric, verificati daca tensiunea retelei corespunde celei indicate pe
eticheta ce prezinta caracteristicile aparatului.
|
|

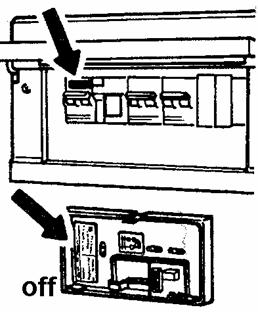

Inaintea oricarei operatii de intretinere,
deconectati aparatul de la circuitul electric.
|
|
ATENTIE !
Montarea aparatului se va face departe
de surse de caldura ( calorifere, raze solare,
usi, ferestre, pardoseli ( minim 1,5 m ).
CARACTERISTICI TEHNICE
Alimentare
aparat . . . 2 baterii LR 6 de 1,5 V (
alcaline )
Domeniu
de reglare a temperaturii..5 sC ÷ 30
sC
Precizia
de reglare0,1 sC
Diferenta
de temperatura..0,2 sK ÷ 0,4
sK
Senzor / sonda de temperatura..NTC 2 %
Curent
maxim . . . . . . . . 5 (2) A / 250 V ~
Temperatura maxima de
lucru50 sC
Tipul actiunii
comutatoruluiIN COMUTATIE
Rezistenta la
murdarire..NORMALA
INSTALARE
a.) Pozitionati aparatul la o distanta minima de
1,5 m de usi, ferestre si surse de caldura.
b.) Aparatul se deschide dupa ce ati desurubat suruburile aflate la interiorul
compartimentului
care contine bateriile.
c.) Fixati partea posterioara a aparatului pe perete si scoateti capacul de protectie al regletelor.
d.) Legati conductoarele la regleta, conform
schemei electrice si remontati capacul de protectie.
e.) Fixati aparatul pe placa de pe perete.
f.) Deschideti
capacul superior al lacasului port - baterii, strangeti suruburile si introduceti
bateriile
respectand polaritatea indicata, dupa care inchideti capacul.
|
| |
|
|
|
a. si b.) c.) d.)
e.) f.) f.)

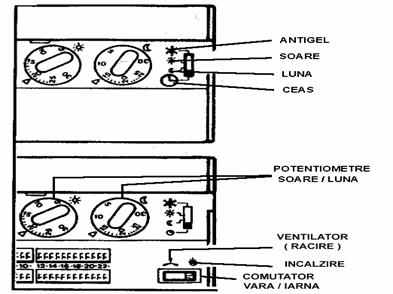

DESCRIEREA COMENZILOR
Buton pentru selectarea orelor.
Buton pentru selectarea minutelor.
Buton pentru selectarea zilei din saptamana.
Tasta 'RESET'.
Microcomutator pentru perioade orare: Luni-Vineri.
Microcomutator pentru perioada week-end-ului.
Potentiometru pentru fixarea temperaturii normale
(diurna).
Potentiometru pentru fixarea temperaturii reduse
(nocturna).
Selector pentru alegerea programului de
functionare.
Selector vara / iarna.
PROGRAMAREA APARATULUI
Aparatul este dotat cu doua randuri de microcomutatoare,
cu 24 de pozitii fiecare, corespunzatoare orelor zilei.
Randul superior este utilizat pentru programarea zilnica a
regimurilor de temperatura de Luni pana Vineri inclusiv, programare care va fi
aceeasi in toate cele cinci zile ale saptamanii.
Randul inferior este utilizat pentru programarea
regimurilor de temperatura in zilele de
Sambata si Duminica.
Programarea este foarte
simpla. Este suficient sa deplasati
fiecare microcomutator in 'sus', pe pozitia ' Z SOARE ), pentru cate ore se doreste a se avea
temperatura normala (diurna), programata
cu potentiometrul ' Z SOARE), respectiv in
'jos', pe pozitia ' LUNA), pentru cate ore se doreste temperatura redusa ( nocturna
), reglata cu potentiometrul ' LUNA).
In cazul in care Sambata si
Duminica se doreste aceeasi programare ca in celelalte zile ale saptamanii,
este de ajuns ca pe randul inferior de microcomutatoare, sa copiati
pozitiile microcomutatoarelor de pe
randul superior.
| | | |
| |
|
|

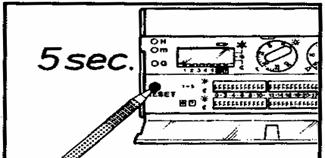

ATENTIE !
In cazul
observarii anomaliilor in functionare, apasati tasta 'RESET' pentru 5 secunde si reprogramati
aparatul.
|
|
|
| | | |
|
|
| |
Introduceti bateriile in aparat. Pe display
( afisaj ) vor apare patru cifre plus semnul
despartitor din mijloc, care palpaie / pulseaza ( 00 - 00 ) si un triunghi in partea stanga -
jos in dreptul cifrei ' 1 '
( prima zi a saptamanii, dintr-o luna ).
|
|
|
PROGRAMAREA INITIALA A OREI SI MINUTELOR
| | | |
|
|
| | Apasati odata butonul 'H', si pe display ( afisaj ) va
apare litera 'P'.
Apasati apoi in mod repetat butonul 'H', pana
stabiliti ora dorita.
Apasati in mod repetat butonul 'm', pana
stabiliti minutele dorite.
Dupa 10 sec de la ultima apasare, va dispare
litera 'P' si
aparatul va memora ora si minutele programate.
|
|
CORECTAREA OREI SI A MINUTELOR
| | | |
| |
|
|
Apasand butonul 'H', pe display va
apare litera 'P' palpaind intermitent. In acest moment puteti potrivi ora
actionand ca in sectiunea 'SETAREA INITIALA A OREI SI
MINUTELOR'. Si in acest caz,
dupa 10 secunde, litera 'P' va dispare si aparatul va memora noua
programare.
|
|
|
SELECTAREA ZILEI SAPTAMANII
| | | |
|
|
| |
Apasati butonul 'G'. Pe display ( afisaj ) va apare litera
'P', iar triunghiul aflat in partea de jos a display-ului (
afisajului ), va incepe sa clipeasca intermitent.
Apasati butonul 'G' in mod repetat,
pana cand triunghiul se va pozitiona in dreptul zilei alese.
Dupa 10 secunde, litera 'P', va
dispare si aparatul va memora noua programare.
|
|
|

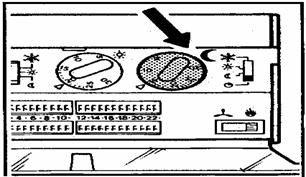

SELECTAREA TEMPERATURII DORITE
| | | |
|
Pentru a selecta regimul de temperatura
'NORMALA, rotiti potentiometrul ' Z ' (SOARE)
|
| |
Pentru a selecta regimul de temperatura
'REDUSA', rotiti potentiometrul ' ' (LUNA)
|
|
|

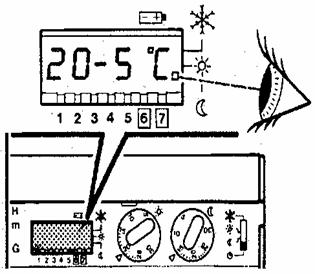

NOTA Aparitia
unui patrat ( n ), la
dreapta simbolului ' sC ', semnaleaza functionarea
arzatorului cazanului
(incalzire), a electropompei de circulatie, sau atingerea
temperaturii programate
(ventilare).
SELECTAREA PROGRAMULUI DE FUNCTIONARE
Prin intermediul selectoruilui pot fi stabilite
urmatoarele tipuri de programe:
- REGIM
NORMAL - butonul selectorului, in dreptul
pozitiei ' Z ' ( SOARE ).
- REGIM
REDUS - butonul selectorului, in dreptul
pozitiei ' ' ( LUNA ).
-
REGIM ANTIGEL - butonul selectorului, in dreptul pozitiei '
' d ' ( ANTIINGHET / +5sC permanent )
|
|
NOTA Aceste regimuri de functionare vor asigura
temperaturile impuse pe tot parcursul
zilei, indiferent de
pozitionarea microcomutatoarelor.
Pentru a aduce aparatul la conditiile initiale de functionare, este
suficient sa repozitionati selectorul, pe simbolul “ ' (
CEAS ).
SELECTORUL VARA / IARNA
| | | |
|
|
| |
Actionand asupra selectorului “VARA / IARNA”,
puteti modifica functionarea aparatului in regim de:
a.) Conditionare - vara
b.)
Incalzire - iarna
|
|
|
 |
|
