Manual tehnic de instalare si utilizare pentru regulator electronic pentru controlul temperaturii apei calde, tip 'tehnoplant - aqua sensor'

MANUAL TEHNIC DE INSTALARE si UTILIZARE pentru REGULATOR ELECTRONIC PENTRU CONTROLUL TEMPERATURII APEI CALDE, tip 'TEHNOPLANT - AQUA SENSOR'

FUNCTIONARE

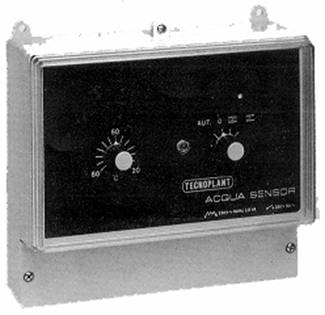

Regulatorul electronic 'AQUA SENSOR' este un regulator automat al valorii temperaturii apei calde din instalatiile de producere ACM, la o temperatura prestabilita.

Senzorul de temperatura este introdus pe circuitul de utilizare a apei calde in aval, la un metru distanta de vana motorizata (vezi figura) deviatoare cu trei cai. El are rolul de a masura temperatura din circuit si o transmite regulatorului sub forma de impulsuri electronice.

Prin intermediul vanei motorizate actionata de regulatorul 'AQUA SENSOR', apa rece ce provine de la instalatia de alimentare este amestecata cu cea calda, produsa de un boiler, un schimbator de caldura in placi sau de o baterie de panouri solare in proportiile necesare pentru ca la utilizator apa calda sa ajunga la temperatura prestabilita de acesta, dupa necesitatile proprii.

[*] Pentru acest tip de instalatie trebuie utilizate intotdeauna vane cu trei cai deviatoare teflonate, astfel incat, in timp, calcarul sa nu se depuna si sa nu le obtureze.

MOD DE INSTALARE

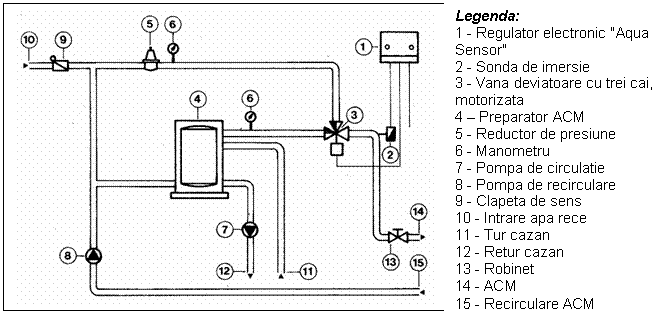

Fig.2 - Schema de principiu pentru instalare

Cum reiese clar din schema de instalare din figura 2, senzorul de temperatura trebuie sa fie montat pe circuitul de iesire al apei calde, la circa un metru distanta de vana motorizata cu trei cai (deviatoare, teflonata).

Vana deviatoare. Schema pentru acest tip de instalatie face necesara instalarea unei vane cu trei cai deviatoare 'cu sector'.

Aceste vane pot fi obturate in timpul functionarii de calcarul ce se depoziteaza, dar pentru a evita acest inconvenient, trebuie folosite vane teflonate, pe care calcarul nu se poate depune.

Servomotor de pozitionare. Vana deviatoare este comandata de un servomotor cu actiune rapida, deci cu un timp de deschidere unghiulara la 90s de maxim 1÷ 3 minute.

In gama servomotoarelor de pozitionare oferite de societatea noastra, toate seriile au motoare cu actionare rapida, si anume: - MP 101 (sau MP 103);

- MP 50/R (30 secunde sau 60 secunde).

Pot fi echipate si cu un 'contact auxiliar'.

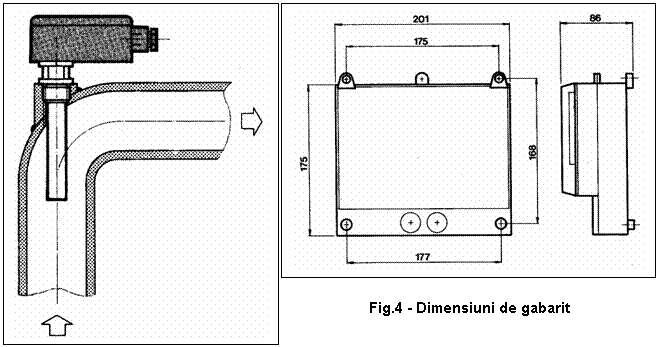

Fig.3 - Sonda de imersie

Proiect: Electrotehnica - studierea fenomenelor electrice si magnetice Lucrare: Comutatia tranzistorului IGBT. Circuite de testare si comanda.

Fig.5 - Conexiuni electrice                       Fig.6 - Panoul de comanda si control

REGULATOR ELECTRONIC DE COMANDA

Regulatorul poate fi instalat in orice incapere. Montarea aparaturii este usoara si se face prin intermediul unei simple fixari de perete, folosind gaurile deja existente pe carcasa.

RACORDURI ELECTRICE

alimentare electrica: 220 V / 50 Hz;

racordurile electrice intre diferitele elemente trebuie facute cu multa grija (urmarind schema din figura 5) si in conformitate cu normele in vigoare;

pentru racordul senzorului de temperatura se folosesc cabluri cu sectiunea de 1,5 mm².

INSTRUCTIUNI DE UTILIZARE

Toate comenzile pentru folosirea regulatorului 'AQUA SENSOR' sunt dispuse pe panoul frontal al aparatului, care este protejat cu un capac transparent din plexiglass.

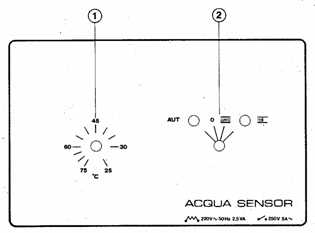

Comenzile sunt dispuse astfel (figura 6):

1 - Potentiometru pentru alegerea valorii temperaturii apei calde, la consumator. Scara de reglare a temperaturii apei calde furnizate este intre 25sC si 75sC.

2 - Selector manual al programelor de functionare:

'AUT' - functionare automata

'O' - aparatura de reglare este dezactivata

'LED rosu' - deschidere manuala a vanei deviatoare

'LED verde' - inchidere manuala a vanei deviatoare

			Legenda: 1 - Regulator electronic 'Aqua Sensor' 2 - Sonda de imersie 3 - Vana deviatoare cu trei cai, motorizata 4 – Preparator ACM 5 - Pompa de circulatie 6 - Clapeta de sens 7 - La consumator 8 - Intrare apa rece 9 - Generator de caldura

			Legenda: 1 - Regulator electronic 'Aqua Sensor' 2 - Sonda de imersie 3 - Vana deviatoare cu trei cai, motorizata 4 – Preparator ACM 5 - Pompa de circulatie 6 - Clapeta de sens 7 - La consumator 8 - Intrare apa rece 9 - Generator de caldura

Fig.9 - Dimensiuni de gabarit ale vanelor deviatoare teflonate, echipate cu servomotoare de pozitionare

SERVOMOTOR MP 50     SERVOMOTOR MP 100
