Proiect

Comportamentul Dinamic al Sistemelor Termohidraulice

Echilibrarea unei retele de alimentare cu apa

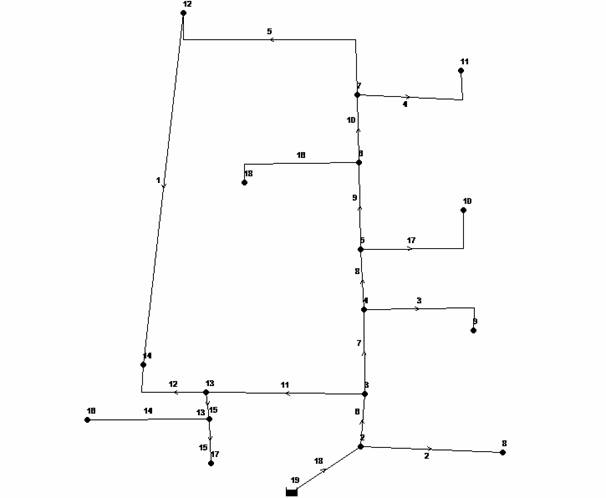

Se considera reteaua hidraulica din figura urmatoare:

Se vor calcula datele caracteristice ale retelei (parametrii – debite, viteze, presiuni, etc) pentru urmatoarele cazuri.

I. Fara pompa de ridicare a presiunii

1.     Cazul de referinta – toti consumatorii si tronsoanele in functiune; alimentare cu apa dintr-un rezervor situat la o inaltime ( cota geodezica ) suficienta astfel incat sa poata asigura presiunea de utilizare pentru fiecare consumator.

2.     Conducta 9 avariata;

3.     Consumatorii din nodurile 16, 18 si 12 debransati

II. Cu pompa de ridicare a presiunii

I.1 Cazul de referinta

I.2 Conducta 9 avariata

In acest caz circuitul de alimentare cu apa al consumatorilo se modifica, precum si debitele pe tronsoane. Astfel se ajunge ca pe tronsonul 12 sa circule un debit mult prea mare pentru diametrul respectiv rezultand o pierdere de sarcina mai mare pe acest tronson. Aceasta pierdere de sarcina va fi acoperita prin inaltarea rezervorului de la cota de 100m la 187m.

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

In anexe este prezentat modul cum variaza debitul pe tronsoane, sensul acestuia, vitezele pe tronsoane, pierderea de sarcina, disponibilul de presiune in noduri si presiunea de utilizare, debitele consumatorilo ramanand aceleasi.

I.3 Consumatorii din nodurile 16, 18 si 12 debransati

In cazul debransarii unor consumatori se schimba sensul de curgere pe conducta 1 deoarece disponibilul total de presiune in punctul 12 (Hd=98,18m) devine mai mare ca cel din punctul 14 (Hd=98,17m). Restul sensurilor de curgere raman la fel ca in cazul de referinta.Ceea ce se mai modifica este debitul si pierderile de sarcina care scad pe toate tronsoanele, ceea ce inseamna ca va creste presiunea de utilizare a consumatorilor ramasi in functiune.

Vitezele pe tronsoane si pierderile de sarcina scad.

II. Cu pompa de ridicare a presiunii

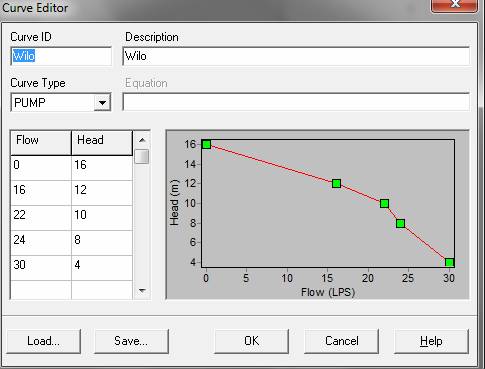

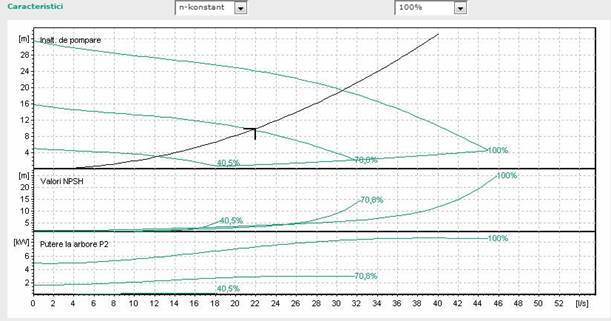

Model pompa – Wilo COR-1 MVIE 9501/VR

H = 10 mCA

Q = 22 l/s

In acest caz rezervorul a fost montat la o cota de 90 m, aceasta presiune neputand asigura invingerea rezistentelor hiraulice din retea. S-a adoptat solutia montarii unei pompe pentru instalatii de ridicare a presiunii.

Ceilalti parametrii: cota geodezica, debitul, presiunea disponibila, presiunea de utilizare, vitezele, pierderile de sarcina sunt aceleasi ca in cazul de referinta.
