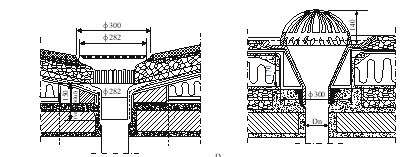

Apele provenite din precipitatii atmosferice, care cad pe terase sau acoperisurile cladirilor, trebuie sa fie colectate si conduse prin coloane interioare, montate aparent sau mascate. La conceperea instalatiilor interioare de canalizare a apelor meteorice, o atentie deosebita trebuie acordata alegerii tipului de receptor care trebuie sa fie corelat cu forma acoperisului respectiv. Astfel pentru terase circulabile se vor adopta receptori plati (a.); pentru terase necirculabile se alege receptori cu parafrunzar (b.).

Fig.14           a.)                                                         b.)

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

Inainte de inceperea lucrarilor de montare / instalare la punctul de lucru, comparativ cu prevederile proiectului de executie si pe baza celorlalte documente specificate mai sus, la locul de montare / instalare (la punctul de lucru) se vor verifica urmatoarele:

a)     verificarea provenientei aparatului

b)     verificarea procesului verbal de predare – primire

c)      verificarea garantiei produsului

d)     verificarea existentei autorizatiei de construire pentru intreaga instalatie (care cuprinde si instalatia de incalzire)

e)     verificarea instalatiei dupa proiect (respectarea conditiilor stabilite prin proiect referitoare la spatiul / incaperea in care urmeaza sa fie instalat aparatul – destinatia incaperii, volumul, suprafata vitrata, priza de aer neobturabila, etc.

f)      accesibilitatea pentru intretinere si utilizare in pozitia / localizarea proiectata pentru montare/instalare;

g)     structura peretelui pe care urmeaza a se fixa centrala murala;

h)     posibilitatea respectarii instructiunilor date de producator pentru montare / instalare;

i)       verificarea incaperii in care se afla echipamentul

j)       verificarea suprafetei vitrate (0.05 mp/ 1 mc)

k)     verificarea instalatiei electrice ( existenta unei prize cu impamantare – faza, maro; albastru, nul; verde - galben, impamintare)

Daca aparatul care urmeaza sa fie montat / instalat este pus la dispozitie de catre Client / Utilizatorul final / Beneficiar, se verifica suplimentar si urmatoarele:

existenta documentatiei tehnice a aparatului (desenul de ansamblu, descrierea functionala, instructiunile de montare / instalare, intrtinere si reparare, identificarea echipamentelor incorporate in aparat si, dupa caz, anexarea certificatelor de conformitate ale acestora) in limba romana.

Copie a avizului tehnic / dovezii de acceptare in vederea efectuarii importului (in cazul in care aparatul provine din import)

Factura de cumparare

Certificatul de calitate si de garantie (completat de ultimul vanzator in relatie directa cu utilizatorul final)

2. Executie instalare / montare

In conformitate cu instructiunile producatorului si cu prevederile proiectului de executie se vor executa urmatoarele:

1.      dupa caz, montarea / asamblarea elementelor de fonta ale corpului cazanului

2.      Asezarea / pozitionarea cazanului pe postamentul de pardoseala si fixarea lui conform instructiunilor producatorului

3.      montarea sistemului de evacuare a gazelor de ardere cu respectarea unei pante de 8% ascendenta spre cosul de fum;

4.      Etansarea sistemului de evacuare a gazelor de ardere;

5.      fixarea suruburilor de prindere;

6.      legarea aparatului la sistemul hidraulic;

7.      Executarea probei de presiune la circuitele hidraulice;

8.      Spalarea instalatiei;

9.      Reumplerea instalatiei;

10. Executarea prizei de aer proaspat

3. Detalierea fazelor de executie

3.1. Componentele tipice pentru o centrala de pardoseala de fonta monobloc descrisa de prezenta Procedura:

LEGENDA Grup de electroventile de gaz Teaca ½” Termostat de siguranta Resetare automat de ardere FM 11 Intrerupator general Termostat reglare in trepte Termometru Termostat de siguranta gaze arse Priza presiune 1/8” gaze la arzator 10 .Colector arzatoare

8.3.2        INSTALATIE

o      Instalarea trebuie sa se realizeze conform legislatiei in vigoare, normelor P.S.I. si reglementarilor stabilite de Distrigaz.

o

H in functie de debitul termic total: nu mai mare de 116 kW: 2.00 m cuprins intre 116 kW si 350 kW: 2.30 m cuprins intre 350 kW si 580 kw: 2.60 m mai mare de 580 kW: 2.90 m

Trebuie sa se respecte cele indicate in fig. alaturata, in functie de debitul termic total. Distanta minima intre pereti si punctele externe este conform fig.

3.3. CAMERA GRUPULUI TERMIC

• Grupurile termice de pardoseala din fonta, cu putere mai mare de 35 Kw, trebuie sa aiba un spatiu de amplasare care sa respecte caracteristicile dimensionale si cerintele in conformitate cu normele pentru “Respectarea regulilor tehnice de prevenire a incendiilor pentru proiectarea, realizarea si functionarea instalatiilor termice alimentate cu combustibili gazosi”.
• Distanta minima intre perete si grupul termic pe toate partile (dreapta, stanga spate) nu trebuie sa fie mai mica de 0.60 m.
• Este posibil sa se amplasaseze mai multe utilaje unul in vecinatatea celuilalt cu conditia ca sa existe posibilitatea urmaririi si manevrarii usoare a tuturor dispozitivelor de comanda si control de pe acestea.

o       De asemenea, este necesara, pentru a facilita aerisirea incaperii, realizarea unor prize de aer pe pereti exteriori ai incaperii, a caror suprafata, calculata conform regulilor descrise anterior, nu trebuie sa fie mai mica de 3.000 cm² iar, in cazul in care densitatea gazului este mai mare de 0.8, suprafata prizelor de aer nu trebuie sa fie mai mica de 5.000 cm².

3.4. RACORDAREA INSTALATIEI

o      Inainte de a trece la racordarea grupului termic se recomanda spalarea conductelor pentru a evita prezenta eventualelor corpuri straine care ar putea compromite buna functionare a grupului termic.

• Racordarea instalatiei trebuie sa se efectueze cu racorduri rigide care nu trebuie sa produca tensiuni de nici un tip asupra grupului termic.
• Se recomanda executarea racordurilor astfel incat sa poata fi usor demontabile prin stuturi cu racorduri olandeze.
• Se recomanda montarea clapetelor de retinere pe conductele de tur si retur a instalatiei.

o       Pentru a obtine o buna distributie a apei in interiorul corpului din fonta trebuie ca conductele de tur si retur instalatiei sa fie racordate pe aceeasi parte a grupului termic

• In furnitura cazanul poate fi dotat cu racordurile pe partea stanga, existand posibilitatea ca acestea sa poata fi aduse pe partea dreapta.
• In cazul schimbarii partii racordurilor trebuie sa se mute pe aceeasi parte atat distribuitorul de apa, amplasat pe colectorul de tur, cat si bulbii termostatelor amplasate in teaca.
• Se recomanda ca saltul termic / ecartul de temperatura intre tur si retur sa nu fie mai mare de 20 C. - In acest scop este deci utila instalarea unei vane de amestec, sau a unei pompe de recirculare pe grupul termic.

ATENTIE:

Trebuie ca pompa sau pompele de circulatie ale instalatiei sa fie cuplate simultan cu pornirea grupul termic.

In acest scop este recomandata utilizarea unui sistem automat de prioritate.

Racordul de gaz

o      Racordul trebuie realizat cu conducte din otel fara sudura (tip Mannesmann), zincate si cu racorduri filetate cu garnituri, fara racorduri din trei bucati, cu exceptia racordurilor initiale si finale.

o      La trecerea prin pereti conducta trebuie sa fie amplasata in teaca protectoare.

• La dimensionarea conductelor de gaz, de la contoar la grupul termic, va trebui sa se tina cont atat de debitul volumic (consum) in m³ /h cat si de densitatea relativa a gazului respectiv;
• Sectiunile conductelor care alcatuiesc instalatia trebuie sa fie suficient de mari pentru a acoperi debitul maxim, limitand pierderea de presiune intre contoar si orice grup termic la maxim:

1.0 mbar pentru gazele din a doua clasa (gaz natural)

2.0 mbar pentru gazele din a treia clasa (butan si propan);

o       Pe partea interioara a mantalei este aplicata o placuta adeziva pe care sunt indicate datele tehnice de identificare ale utilajului si tipul de gaz pentru care este livrat grupul termic.

8.3.5.     DEMONTAREA / MONTAREA MANTALEI

Pentru a trece la demontarea mantalei efectuati urmatoarele operatii (a se vedea si figura de mai jos):

Scoateti de pe manta usa (1) fixata cu cleme elastice.

Pentru a scoate capacul (3) slabiti cele doua suruburi care il fixeaza pe camera de fum si ridicati-l.

Scoateti tabloul anterior superior (2) sprijinindu-l de camera de fum.

Demontati partea stanga (4) desuruband piulitele care o fixeaza pe tiranti.

Aceeasi operatie se executa si pentru a demonta partea dreapta (5).

Scoateti peretele intern frontal (6) tragandu-l in fata.

Desurubati piulitele care fixeaza peretele posterior (7) pentru a-l scoate de pe tiranti.

curatirea

o       Scoateti usa si partea superioara a mantalei.

o       Scoateti panoul superior al camerei de fum fixat pe aceasta prin suruburi autofiletante.

o       Scoateti grupul de gaz.

o       LEGENDA

1.      Corpul cazanului                        2. Arzatorul

3.      Injectorul principal                    4. Rondele de aluminiu

5.      Colectorul arzatorului
