a)

b)

c)

SISTEMELE INDIVIDUALE – SIAC

SISTEMELE CENTRALIZATE – SACC

Presupun:

realizarea unei surse de caldura (SC,i) pentru fiecare consumator (C,i) fizic/ juridic – vezi fig.1.1.a;

amplasarea sursei de caldura (SC,i) la consumatorul caruia ii este destinata (C,i);

tehnologiile de producere a caldurii trebuie sa satisfaca conditiile de mediu si toate celelalte restrictii determinate de apropierea de consumatori: sursa de foc, de zgomot etc;

diversele categorii de consumatori de caldura pot fi asigurate de aceeasi sursa, sau de surse de caldura specializate pe diversele consumuri.

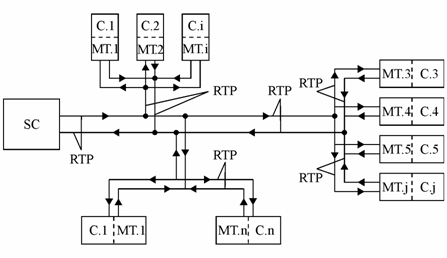

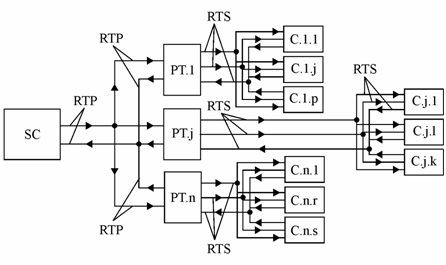

realizarea unei surse de caldura pentru mai multi consumatori diferiti fizic/juridic – vezi fig.1.1.b–d;

amplasarea sursei de caldura in zona consumatorilor arondati, sau in afara acesteia, in functie de gradul de centralizare adoptat pentru alimentarea cu caldura si de pozitia reciproca a consumatorilor fata de aceea a sursei/ surselor de caldura;

consumurile de caldura sunt asigurate simultan de aceeasi/aceleasi surse de caldura la care sunt arondati consumatorii respectivi.

Avantaje

asigurarea calitativa si cantitativa a alimentarii fiecarui consumator individual, dupa cerinte si posibilitati financiare;

reducerea distantei medii de transport a caldurii de la sursa la consumator, cu consecintele:

reducerea pierderilor de caldura la transport;

reducerea consumurilor energetice aferente transportului caldurii;

adaptarea mult mai buna (aproape perfecta), in timp real, a calitatii  si cantitatii caldurii produse, fata de aceea necesara;

sistemul automat de reglare a consumului, in functie de cererea momentana, este simplu si relativ ieftin bazat numai pe sistemul local de reglaj, la aparatele consumatoare;

lipsa dependentei conditiilor asigurate alimentarii cu caldura a unui consumator,

reducerea restrictiilor privind calitatea si stocarea combustibilului folosit, in cazul celui lichid si/sau  solid;

prin suprapunerea cererilor de caldura de tipuri diferite, ale diversilor consumatori,  se reduce valoarea maxima totala de dimensionare a capacitatii sursei/ surselor de caldura si se aplatiseaza cererea totala anuala, cu consecintele:

se reduce investitia in sursa/sursele de caldura, raportata la totalul debitelor maxime de caldura livrate;

creste incarcarea medie anuala a instalatiilor de producere, marindu-se randamentul mediu anual de functionare al acestora, reducand astfel costurile specifice variabile pentru caldura produsa;

se reduc costurile specifice medii de mentenanta

se reduce poluarea locala a mediului, simultan cu reducerea investitiilor specifice aferente adoptarii masurilor

Tabelul 1.1 (continuare 1)

de eventualele servituti create de alti consumatori;

valoarea minima a investitiei initiale pentru asigurarea alimentarii cu caldura. In final: fiecare consuma dupa dorinta si plateste corespunzator, independent de ceilalti consumatori sau de alte reglementari valabile la nivelul colectivitatii.

respective, pentru asigurarea incadrarii in aceleasi valori limita maxime admise ale noxelor. Aceasta inseamna  in final, reducerea ecotoxelor ce revin pe fiecare consumator;

se reduce investitia totala – la nivelul consumatorului/zonei de consum – necesara asigurarii aceleiasi capacitati totale pentru alimentarea cu caldura;

reducerea facturii energetice totale – la nivelul ansamblului/zonei de consum,  pentru aceeasi cantitate totala de caldura asigurata consumatorilor.

In final: „avantajele la nivelul colectivitatii sunt resimtite de fiecare consumator al acesteia”

Dezavantaje restrictii

obligatia folosirii numai a combustibililor clasici superiori (gaz metan sau combustibil lichid usor) ori, eventual, a energiei electrice pentru producerea caldurii;

probleme dificile suplimentare pentru asigurarea stocarii combustibilului lichid;

instalatiile de producere a caldurii si/sau a frigului trebuie dimensionate pentru valorile maxime insumate ale diverselor tipuri de cereri de caldura, inclusiv asigurarea capacitatii de rezerva, pentru cazurile de avarie, in functie de conditiile impuse de fiecare consumator. Ca urmare,  suma capacitatilor instalate in ansamblul surselor de caldura individuale va fi cu mult mai mare decat suma consumurilor maxime ce revin fiecarei surse;

incarcarile medii anuale ale instalatiilor de producere sunt cu mult mai mici decat capacitatile nominale instalate. Aceasta inseamna o reducere a gradului real de utilizare a investitiei in sursele de caldura;

sursele de caldura individuale, mai ales in lipsa instalatiilor de acumulare a

mareste distanta medie de transport a caldurii pe ansamblul sistemului (SACC) cu consecintele:

mareste pierderile de caldura la transport;

mareste consumurile de energie aferente transportului caldurii;

in vederea satisfacerii corespunzatoare, in timp, a cererii de caldura a tuturor consumatorilor alimentati din SACC, atat din punct de vedere calitativ cat si cantitativ, impune un sistem de reglaj automat, realizat in mai multe trepte: centralizat – la sursa, plus unul descentralizat, la nivelul punctului termic (daca exista), urmat de unul individual la nivelul fiecarui consumator. Aceasta complica si mareste costurile aferente reglajului;

in conditiile lipsei reglajului individual, consumatorul nu isi poate adapta consumul de caldura la necesitatile si capacitatea sa de plata. De asemenea, asigurarea sa cu caldura, in orice moment, nu este decisa numai de conditiile impuse de fiecare consumator in parte, ci si de unele reglementari generale, valabile pentru ansamblul SACC. Apar deci interdependente – servituti – intre diversii consumatori ai SACC. Acestea sunt cu atat

Tabelul 1.1 (continuare 2)

caldurii,  sunt puse in situatia de a functiona in regim „DA sau NU” cu intreruperi frecvente ale alimentarii cu caldura Aceasta are urmatoarele consecinte:

reduce randamentul mediu anual de functionare, fata de cel maxim (nominal), diminuand efectul favorabil – la prima vedere – al reducerii facturii anuale pentru caldura consumata;

creste uzura medie a subansamblelor sursei de caldura, marind costurile de mentenanta pe durata de viata, simultan cu diminuarea acesteia fata de valoarea data de constructor;

se mareste valoare investitiei totale de inlocuire a sursei de caldura, ceea ce reduce sensibil din avantajul investitiei initiale mai mici;

pe ansamblul surselor individuale de caldura aferente zonei (conturului) de alimentare cu caldura, creste valoarea medie anuala a poluarii mediului; poluarea data de suma emisiilor poluante aferente fiecarei surse de caldura va depasi valorile maxime admise pe care, de altfel, fiecare sursa le respecta;

cresc costurile specifice medii anuale, la nivelul ansamblului SIAC, pentru ecotoxe

la nivelul ansamblului zonei, pentru toate SIAC creste investitia specifica raportata la cantitatea anuala de caldura produsa;

cresc costurile specifice medii anuale de mentenanta

cresc costurile specifice, medii, totale pentru caldura anual produsa (consumata)

mai importante – ca efecte – cu cat gradul de centralizare asigurat de SACC este mai mare si cu cat consumatorii de caldura sunt mai neomogeni din punctul de vedere al cerintelor impuse in alimentarea cu caldura;

factura pentru caldura a fiecarui consumator are doua componente:

cota aferenta cantitatii de caldura efectiv primita de consumator la nivelul conturului sau, contorizata local;

cota parte din costurile comune aferente SACC, stabilite pentru starea normala – tehnic si functional – a ansamblului sistemului. Stabilirea acestei cote este dificila deoarece necesita cuantificarea „starii normale” a sistemului, pe de o parte, si pe de alta parte pune problema repartitiei abaterilor de la aceasta stare intre consumatori si sistemul propriu-zis de transport si distributie a caldurii. Pentru rezolvarea acestor aspecte se impun:

transparenta operatorului SACC fata de consumatori transpusa, mai ales, in contractul de furnizare a caldurii si explicitarea – justificarea – facturii;

reglementari, monitorizare si arbitraj asigurat de o autoritate independenta;

investitia initiala, pe ansamblul SACC

este mai mare decat in cazul SIAC, ceea ce mareste „riscul” investitiei;

costul specific al caldurii la consumatori depinde de simultaneitatea mai multor factori specifici conditiilor locale ale SACC, printre care foarte importanti sunt:

numarul de consumatori, structura, marimea si simultaneitatea valorilor maxime ale consumurilor asigurate de SACC;

densitatea medie de consum pe km², care influenteaza distanta medie de transport a caldurii de la sursa la diversii consumatori, mai ales in cazul SACC urbane/tertiare;

modul de dimensionare a sursei centralizate de alimentare cu caldura si tehnologia utilizata in acest scop.
