Specificatie tehnica - fitinguri canalizare sudate din pvc



Specificatie tehnica - fitinguri canalizare sudate din pvc


SPECIFICATIE TEHNICA


FITINGURI CANALIZARE SUDATE DIN PVC




Generalitati


Obiect si domeniu de aplicare

Aceasta specificatie se refera la fitngurile sudate produse de Valplast Industrie SRLcu etansare cu garnitura de elastomeri pentru diametre exterioare cuprinse intre 160mm si 500 mm, destinate canalizarilor urbane.

Aspect

Fitingurile pentru canalizare  sunt netede la suprafata, de culoare maro (RAL 8023), uniforme, fara impuritati sau pete de culoare, basici, zgirieturi, arsuri.



Descriere

Fitingurile sunt confectionate din teava din PVC, conforma standardelor pentru tevi (conform pct.2), taiata la dimensiunile necesare pentru a indeplini cerintele din specificatie (pct. 4) si sudate cu eletrod din PVC.

Notatie

Fitingurile sunt denumite conform nomencltorului de produse. Denumirea cuprinde : tipul de fiting (ramificatie, sa, piesa de trecere prin beton, mufa canalizare, piesa de inspectie, dop), dimensiunile principale (DN1, DN2, unghiul de imbinare, dupa cay).


Normative de referinta


SR EN13476 Thermoplastic piping systems for non-pressure underground drainage and sewerage - Structured-wall piping systems of unplasticized poly(vinyl chloride) (PVC-U), polypropylene (PP) and polyethylene (PE) - Part 1: Specifications for pipes, fittings and the system

SR EN 1401-1: Sisteme de canalizare de materiale plastice ingropate pentru bransamente si sisteme de evacuare fara presiune Policlorura de vinil neplastifiata (PVC-U). Specificatie pentru tevi, fitinguri si sistem.

SR EN 681-1 Etansari din cauciuc - Inele de imbinare pentru tevi de furnizarea apei, drenaje si canalizare - Specificatie pentru materiale.


Caracteristici fizice


Aspect

Fitingurile sunt conforme pct.1.2.


Caracteristicile materialului

Materialul din care se fac fitingurile este teava conforma standardelor SR EN 1401 si SR EN 13476-1, din punct de vedere al caracteristicilor fizico-mecanice si al dimensiunilor tubului (diametru si grosime).



Caracteristici geometrice

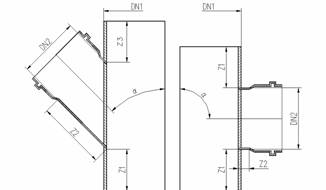

CA1 - Ramificatie canalizare PVC









CA1 - Mufa canalizare PVC


DN

L1

Z1*

Z2*


































CA4 - Piesa inspectie canalizare PVC


DN1

DN2

Z1*

Z2*


































CA7 - Piesa de trecere prin camin PVC-beton

DN

L*


















CA8 - Dop canalizare PVC

DN

L*

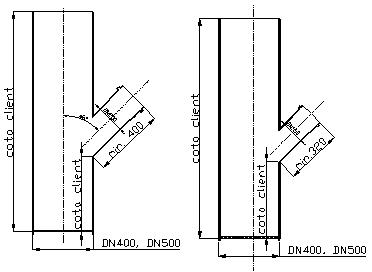

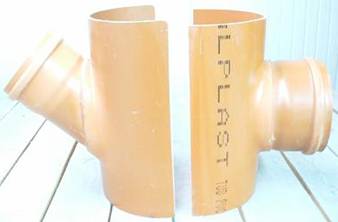

CA9 - Sa PVC de bransament





DN1

DN2



Z1*

Z2*

Z3*

Z1*

Z2*
















































































































































































CI1 - Baza Geiger cu sifon














cotele au toleranta 0-10 mm

 - unghiuri cu toleranta


Reguli de verificare

La fiecare 10 piese dintr-un lot se face o verificare a sudurii si a dimensiunilor si rezultatul se consemneaza in Fisa calitatii fitingului, cod F-PRD-28.

Verifiacarea sudurii se face prin apasare in directie longitudinala a mufei si perpendicular pe inelul definit de sudura cu forta de 10kgf timp de 15secunde. Se considera acceptata sudura daca nu apare nicio dezlipire a materialului adaugat.

Verificarea mufei se face prin imbinare cu alta piesa folosind garnitura potrivita.

Orice neconformitate va duce la respingerea piesei si eliminarea ei din lot.

In cazul unei piese defecte se face verificarea tuturor pieselor din lot.


Marcare, ambalare, depozitare si transport


Marcare


Fiecare fiting are lipita pe mufa cu diametrul cel mai mare o eticheta 32x50mm pe care sunt inscrise : denumirea si codul fitingului, sigla si denumirea firmei, data fabricatiei, codul de bare, codul operatorului care l-a executat.



Ambalare


Fitingurile nu se ambaleaza, ele se fixeaza cu banda de legat si se transporta in cutii pina la depozit si se livreaza in cutii de carton.


Depozitare si transport


La depozitare si transport se va avea grija ca ca fitingurile sa nu se zgarie, pentru ca durata de viata sa fie cat mai mare.

Se vor depozita la umbra, ferite de caldura si se va evita solicitarea lor la eforturi de incovoiere excesive, la cald si de izbire la frig.


Montare


La montaj se vor avea in vedere aceleasi precautii ca la pct. 6.3.

Durata de viata estimata este de 50 ani.


Garantie


Termen de gatantie 1 an de la data livrarii, daca se respecta conditiile de depozitare.
