Televiziune - exercitii

Televiziune - exercitii

1.     Calculati banda de frecventa a canalelor 6 ÷ 12.

Canalele 6 - 12 TV sunt cuprinse in domeniul da frecvente 174 - 230 MHz.

Astfel, benzile de frecvente alocate fiecarui canal sunt :

canal 6 : 174 - 182 MHz (174 MHz + 8 MHz latimea canalului cf. normei OIRT, cu f_A = 6,5 MHz)

canal 7 : 182 - 190 MHz

canal 8 : 190 - 198 MHz

canal 9 : 198-206 MHz

canal 10 : 206 - 214 MHz

canal 11 : 214 -222 MHz

canal 12 : 222 - 230 MHz

2.Calculati frecventele purtatoare de imagine si de sunet pentru canalul 12.

Frecventa purtatoare de imagine:

f_PI = 222+1.25=223,25 MHz

Frecventa purtatoare de sunet:

f_PS = 223.5+6.5=229,75 MHz

3.Calculati frecventa de acord necesara receptionarii canalului 12.

f_PI = 223,25 MHz

f_II = 38,9 MHz

Frecventa de acord  f_OL = f_PI­ + f_II = 262,15 MHz

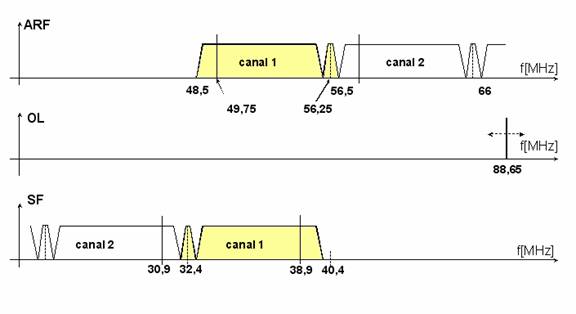

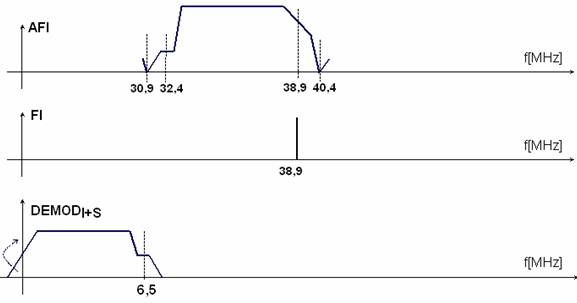

4.Pentru receptia canalului 1, calculati frecventele necesare si reprezentati spectrul semnalului in toate in toate fazele prelucrarii

f_PI = 49,75 MHz

f_II = 38,9 MHz

Frecventa de acord  f_OL = f_PI­ + f_II = 88,65 MHz

Proiect: Opera lui Petre Dulfu Proiect: Oliver Cromwell - lordul protector al Angliei

5.Calculati semnalele E_{C R-Y} si E_{C B-Y}, corespunzatoare culorii galben.

E_{C R-Y} = k_R x E_R-Y

E_{C B-Y} = k_B x E_B-Y

Coeficientul de compresie

k: k_R = 0.5/0.7 = 0.713

k_B = 0.5/0.89 = 0.564

E_R-Y = R-(0.3xR+0.59xG+0.11xB) => E_R-Y = 0.11

E_B-Y = B-(0.3xR+0.59xG+0.11xB) => E_B-Y = -0.89

=> E_{C R-Y} = 0.07843

E_{C B-Y} = -0.50196

6.Calculati numarul esantioanelor unei linii numerice ce exploreaza o imagine colorata.

k = f_E/f_H

f_H = z x f_C = 625 x 25 = 15625 Hz (sist. eu.)

valoarea standardizata

f_E = 13.5 MHz

=>k = 13.5 x 10⁶ / 15625=864 esantioane/lini

7.Calculati semnalul Y' pentru galben.

Y' = 219 x E_Y+16

E_Y = 0.3 x R + 0.59 x G + 0.11 x B

=> E_Ygalben = 0.89 => Y'_galben = 210.91

8.Calculati semnalele C_R' si C_B' pentru verde.

C_R' = 224 x E_{C R-Y} + 128

C_B' = 224 x E_{C B-Y} + 128

E_{C R-Y} = k_R x E_R-Y

E_{C B-Y} = k_B x E_B-Y

Coeficientul de compresie

k: k_R = 0.5/0.7 = 0.713

k_B = 0.5/0.89 = 0.564

E_R-Y = R-(0.3 x R+ 0.59 x G + 0.11x B) => E_{R-Y verde} = -0.59

E_B-Y = B-(0.3 x R+ 0.59 x G + 0.11x B) => E_{B-Y verde} = -0.59

=> E_{C R-Y} = 0.713 x (-0.59) = -0.42067

E_{C B-Y} = 0.564 x (-0.59) = -0.33276

=> C_R'_verde = 224 x (-0.42067) + 128 = 33.76992

C_B'_verde = 224 x (-0.33276) +1 28 = 53.46176

9.Calculati numarul de biti ce se obtine la cuantizarea unei linii de explorare TV.

Valoarea standardizata , pentru frecventa de esantionare este f_E=13,5 MHz. => k=f_E/f_H = 864 esantioane.

durata activa a liniei TV este de 52 μs => k=702 esantioane.

ca linia numerica standard sa corespunda atat standardelor eu.si americane, s-a adoptat valoarea de 720 esantioane.

10.Care sunt parametrii standardului 4 : 2 : 2 ?

D = f_e x n [biti / s]

f_e =este frecventa de esantionare,

n = nr. de biti

Pentru 4 : 2 : 2,

D = 13,5 x 8 + 6,75 x 8 + 6,75 x 8 = 108 + 54 + 54 = 216 Mb / s

pt. imagine cu calitate de studio acesta este formatul de baza.

Ca parametrii, f_EY = 13,5 MHz

f_EC = 6,75 MHz

D_Y = 108

D_R-Y + D_B-Y = 54 + 54

D = 216 Mb/s
