Tema 1: Structura generala a unui sistem de comutatie si de transmisiuni

Fisa de documentare 1.1. Definirea unui sistem de comutatie

Acest material vizeaza competenta: Identifica structura generala a unui sistem de comutatie si de transmisiuni

Introducere

Aparitia sistemelor de comutatie si de transmisiuni digitale a deschis perspective considerabile pentru telecomunicatii si informatica, deoarece acestea pot realiza un transfer rapid si sigur de informatii diverse (voce, date, texte, imagini), raspunzand astfel cerintelor abonatilor privind diversificarea serviciilor si asigurarea unei calitati deosebite pentru acestea.

Pentru a defini un sistem de comutatie trebuie precizat mai intai care sunt functiile esentiale ale comutatiei telefonice.

Dupa cum se stie, domeniul schimburilor de informatii este format din trei parti:

- transmisia, adica transportul semnalelor electrice care reprezinta informatia:

- comutatia, adica dirijarea spre corespondentul desemnat;

- informatica, sau prelucrarea acestei informatii la plecare, la sosire si in cursul desfasurarii comunicatiei.

Sistemele de comutatie au inregistrat numeroase modificari, de la diferite versiuni de sisteme electromecanice la sistemele de comutatie electronice digitale.

Definitie

Sistemele de comutatie sunt noduri ale retelei publice de telecomunicatii, centrale telefonice care asigura stabilirea de conexiuni intre terminalele mediului telefonic si asigura controlul taxarii.

Terminalele mediului telefonic pot fi:

linii de abonati (analogice sau digitale) - conexiune de la terminalul telefonic la centrala telefonica;

jonctiuni ( analogice sau digitale) intre centrale telefonice - conexiuni intre centrale telefonice.

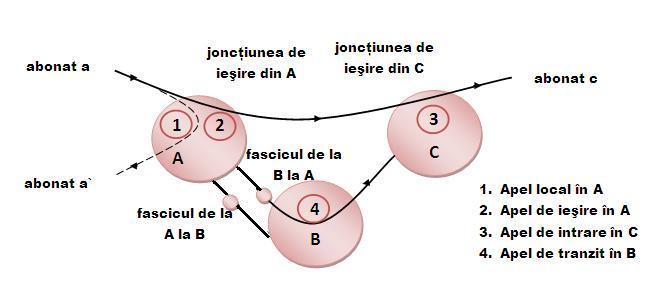

Din punct de vedere al conexiunilor realizate, apelurile pot fi:

apeluri locale - conexiuni intre linii telefonice locale (linii de abonat conectate la aceiasi centrala telefonica);

apeluri de iesire - conectarea unei linii locale la o alta centrala telefonica;

apeluri de intrare - conectarea unei jonctiuni de la alta centrala la o linie locala;

apeluri de tranzit - conectarea intre centrale prin intermediul circuitelor de jonctiune asociate.

Eseu: Strategii concurentiale Eseu: Etica publicitara

Tema 1: Structura generala a unui sistem de comutatie si de transmisiuni

Fisa de documentare 1.2. Blocurile functionale ale unui sistem de comutatie

Acest material vizeaza competenta: Identifica structura generala a unui sistem de comutatie si de transmisiuni

O centrala telefonica include urmatoarele blocuri functionale (fig. 1):

Unitate de acces pentru conectarea la linii de abonat sau jonctiuni; ele asigura deci interfata cu mediul telefonic pentru transmiterea vocii si a semnalizarilor intre terminalul de abonat si centrala telefonica

Unitate de acces la linii de abonati contine:

IL - interfete cu linii de abonat, grupate in module, care sunt incluse intr-un  concentrator digital. Concentratoarele pot fi instalate local (in centrala) sau distant, in vecinatatea unei grupe de abonati.

RC - reteaua de conexiune (campul de comutatie) reprezinta unitatea care realizeaza conectarea intre oricare dintre canalele de comunicatie folosite pentru interconectarea utilizatorilor sau pentru semnalizari interne si externe sistemului de comutatie;

US - unitatea de semnalizare controleaza schimbul de informatii de semnalizare cu posturile terminale de abonati sau intre centralele telefonice.

Unitatea de comanda si control sistem - UC - permite realizarea supervizarii si comenzii pentru toate unitatile centralei si asigura facilitati de exploatare si intretinere a  sistemului.

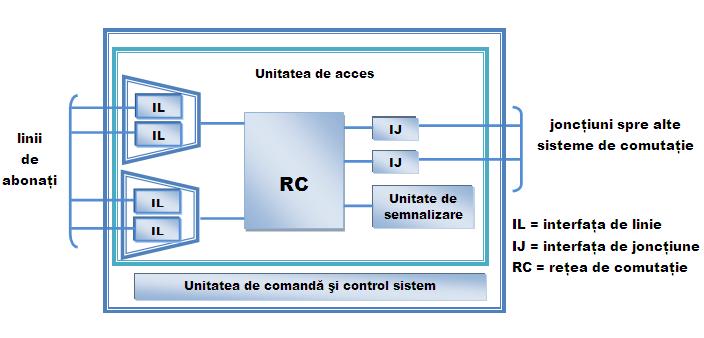

Fig. 1. Blocurile functionale ale unui sistem de comutatie

Unitatea de comanda este descentralizata, ceea ce inseamna ca centrala are unitati de comanda dispuse in toate unitatile centralei, aceasta comunica cu unitatea centrala de comanda si control.            Exista insa si o unitate de comanda centrala, care executa functii de coordonare  si supervizarea generala a sistemului. Aceasta poate comanda conexiunile in reteaua de comutatie (comanda centralizata a retelei de comutatie).

Centralele telefonice electronice utilizate in prezent sunt centrale digitale. Ele asigura evolutia spre reteaua numerica (digitala ) cu integrarea serviciilor ISDN - Integrated Services Digital Network, permitand abonatului acces direct la canalele digitale de 64 kbit/s.
