Reprezentarea axonometrica izometrica

REPREZENTAREA AXONOMETRICA IZOMETRICA

Plan: 1. Crearea retelelor SNAP si GRID izometrice.

2. Utilizarea modului ORTHO .

3. Desenarea elipselor izometrice.

4. Hasurarea in izometrie.

5. Cotarea in izometrie

Reprezentarile axonometrice executate in AutoCAD sunt desene plane ale unor corpuri spatiale. A nu se confunda desenul axonometric bidimensional (numit 2¹/₂ D) cu desenul tridimensional (3D). Pentru crearea desenelor izometrice programul propune un sir de facilitati si anume: retelele izometrice SNAP si GRID, utilizarea modului ORTHO si posibilitatea de desenare a elipselor izometrice.

1. Crearea retelelor SNAP si GRID izometrice

Parametrii grilelor SNAP si GRID pot fi stabiliti atat de la linia de comanda, cat si prin intermediul casetei de dialog.

Algoritmul determinarii grilelor de la linia de comanda este urmatorul:

Command: snaps

Specify snap spacing or ON /OFF /Aspect/Rotate/Style/Type < >:ss

Enter snap grid style Standard /Isometric :is

Specify vertical spacing <10>:5s

Command:

Ati observat ca optiunea Style – permite comutarea intre cele doua stiluri de grile – standard sau izometrice. Dupa stabilirea retelei izometrice SNAP, reteaua GRID se va modifica automat.

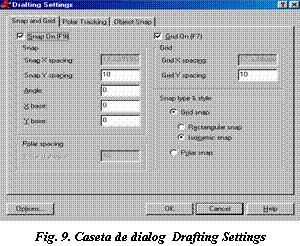

Pentru facilitarea stabilirii valorilor grilelor poate fi utilizata caseta de dialog Drafting Settings: Tools Drafting Settings Snap and Grid Isometric snap.

2. Utilizarea modului ORTHO

Atunci, cand se executa un desen in spatiul izometric, la activarea modului ORTHO, banda elastica care leaga cursorul de punctul de start al unei linii se aranjeaza paralel cu axele axonometrice O x , O y sau O z

Comutarea pe planele izometrice se efectueaza prin unul din modurile:

tasta F5;

combinatia de taste Ctrl+E;

din linia de comanda : ISOPLANE s [Top/Left/Right]

3. Desenarea elipselor izometrice

Astazi am mentionat ca a desena o elipsa nu e un lucru usor, si deaceea standardul recomanda inlocuirea elipsei cu ovalul. Dar nu si in cazul desenelor CAD.

Atunci cand este selectat modul SNAP-izometric, optiunea Isocircle a comenzii Ellipse permite desenarea cercurilor aflate in planul izometric curent (fig. 10):

Command : ellipse

Specify axis endpoint of ellipse or Arc/ Center/ Isocircle is

Specify center of isocircle:  (se indica un punct)

Specify radius of isocircle:  (se indica valoarea razei)

Command:

4. Hasurarea in izometrie

Hasura in izometrie se executa cu ajutorul comenzii Hatch. Pentru hasurarea metalelor se va alege tipul  (User defined), distanta (Spacing), iar unghiul (Angle) va fi urmatorul ( fig. 11):

in planul XOZ    60^o;

in planul YOZ    120^o;

in planul XOY 0 ^o.

5. Cotarea in izometrie

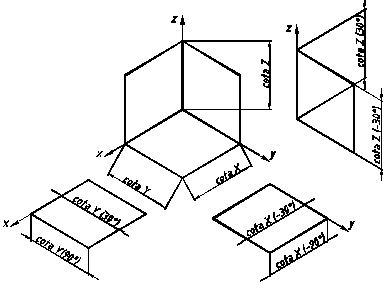

In izometrie pentru cotare se va utiliza Dimension aligned. Dupa ce reprezentarea este cotata aspectul dimensiunilor poate fi modificat prin intermediul Dimension Oblique (fig. 12), care cere unghiul de inclinatie a liniilor ajutatoare fata orizontala. Pentru cotele: II Ox pot fi utilizate -30 sau 90

II Oy pot fi utilizate 30 sau 90

II Oz pot fi utilizate 30 sau -30
