Diagnosticarea prin metoda acustica - diagnosticarea mecanismului motor pe baza zgomotelor

Diagnosticarea prin metoda acustica - diagnosticarea mecanismului motor pe baza zgomotelor

Diagnosticarea mecanismului motor pe baza zgomotelor emise in timpul functionarii este o metoda empirica a carei valoare informativa este relativa, depinzand in mare masura de experienta operatorului.

Pentru ascultare se utilizeaza stetoascoape simple(Fig.8) sau electronice(Fig.9).

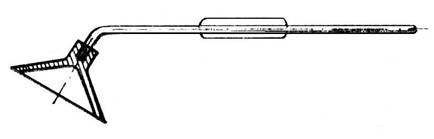

Fig.8 Stetoscop simplu

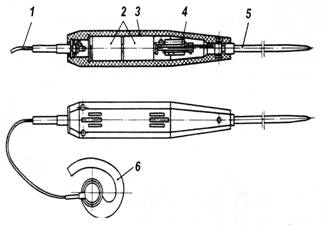

Fig.9 Stetoscop electronic:

1 - cablu de semnal; 2 - baterii; 3 - corpul stetoscopului; 4 - bloc electronic(traductor cu cuart + amplificator); 5 - tija de palpare; 6 - casca.

Inainte de ascultare motorul se aduce la temperatura de regim, zonele caracteristice de testare fiind prezentate in Fig.10.

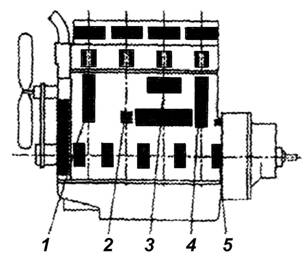

Fig.10 Zonele specifice de ascultare ale motorului:

Zona 1 - grupul piston - cilindrul - segmenti;

Zona 2 - segmentii si canalele lor din piston;

Zona 3 - boltul, bucsa bielei, umerii pistonului;

Zona 4 - arbore motor, lagare de biela;

Zona 5 - arbore motor, lagare paliere.

Corespunzator acestor zone, conditiile incercarii si defectiunile specifice sunt prezentate in Tabelul 2.

Tabelul 2

Pozitia in Fig.10	Obiectul ascultarii	Zona ascultarii	Conditiile de incercare	Caracteristicile zgomotului	Defectiunea posibila
	Grupul piston - cilindrul	Parte laterala a blocului, opusa distributiei pe intreaga inaltime a cilindrului .	Teratia foarte coborata cu treceri repetate spre turatii medii. Se poate intrerupe temporar functionarea cilindrului ascultat.	Zgomot infundat care poate fi discontinuu. La cresterea turatiei, bataile se amplifica.	Joc exagerat intre piston si cilindru;indoirea bielei ;deformarea bucsei sau a boltului
	Segmentii si canalele lor din piston	Partea laterala a blocului, la nivelul punctului mort exterior.	La turatii medii	Zgomot inalt, de intensitate mica, asemanator cu lovirea a doi segmenti intre ei	Joc mare al segmentilor in canale; segmenti rupti
	Boltul, bucsa bielei, umerii pistonului	Partea laterala a blocului motor, la nivelul punctului mort inferior .	Turatii mici si accelerari pana la turatii medii.	Sunete inalte puternice, asemanatoare unor lovituri rapide de ciocan pe o nicovala. Acelasi zgomot, dar dublu.	Joc al boltului in bucsa bielei; ungere defectuoasa; avans prea mare la aprindere. Ca mai sus, dar si joc mare intre bolt si piston .
	Arborele cotit, lagarul de biela	Blocul motor, in partea opusa mecanismului de distributie, intre cele doua puncte moarte.	Se pleaca de la turatii medii, coborate lent. Periodic se intrerupe functionarea cilindrului cercetat.	Sunet infundat, frecventa medie. Zgomot rasunator, puternic, cu caracter metalic.	Uzura sau griparea cuzinetilor. Uzura sau topirea cuzinetilor.
	Arbore cotit, lagar palier	Partile laterale ale blocului motor, in zona lagarelor paliere.	Turatii medii cu accelerari succesive pana la turatia maxima.	Sunet de frecventa joasa, puternic, limpede si reegulat. Sunet de nivel coborat, neregulat care se aude mai distinct la ultimul lagar, prin cuplarea ambreiajului, jocul se amplifica.	Uzura cuzinetilor. Joc aaxial mare in lagarele paliere.
