Manual de utilizare - agitatoare vortex



Manual de utilizare - agitatoare vortex


Manual de utilizare

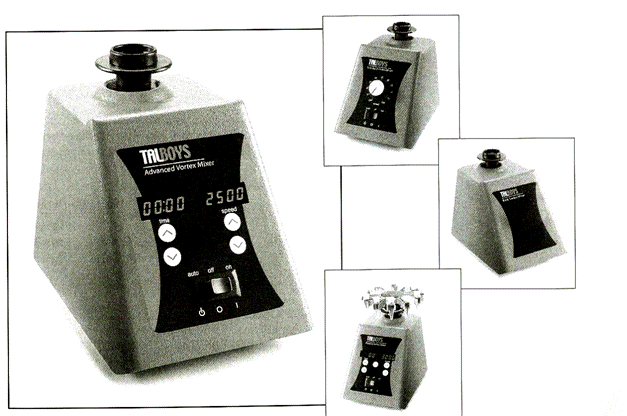

AGITATOARE VORTEX













Continutul pachetului:


Agitator vortex, (1) cap cu recipient, (1) cap, (1) invelitoarea de cauciuc a capului, manual de utilizare.




Verificare


Dupa despachetarea agitatorului vortex, verificati imediat sa nu fie deteriorat in urma transportului. Este foarte important ca orice defectiune survenita in urma transportului sa fie observata imediat dupa despachetare. Daca gasiti astfel de defectiuni, anuntati imediat transportatorul.







Instalare


Asezati intotdeauna aparatul pe o suprafata de lucru solida. Alimentarea cu curent electric de 230V se face cu ajutorul unui cablu de alimentare cu 3 fire, care trebuie conectat la o priza cu impamantare. Daca cablul livrat nu va satisface nevoile, folositi un cablu de alimentare in conformitate cu standardele in vigoare. Inlocuirea cablului trebuie facuta de un electrician calificat.




Intretinere si service


Aparatul este contruit pentru utilizarea de durata, fara probleme. Nu necesita intretinere speciala, in afara de pastrarea in stare de curatenie a panoului de comanda. Agitatorul vortex trebuie folosit cu grija, ca orice alt aparat electric. Evitati udarea sau expunerea la aburi. Lichidele varsate trebuie indepartate imediat. Finisajele pot fi curatate cu apa si sapun sau detergenti, cu ajutorul unei carpe sau burete. Nu folositi agenti de curatare sau solventi care sunt abrazivi, inflamabili sau deterioreaza plasticul, pentru curatarea panoului frontal. Inainte de orice curatare, verificati ca aparatul sa fie deconectat de la retea. Daca aparatul necesita service, contactati un dealer autorizat.




Conditii de mediu


Conditii de depozitare:

Conditii de utilizare (doar in interior):

Temperatura: -20°C pana la 65°C

Temperatura: 18-33°C

Umiditate: 20% - 85%, fara condens

Umiditate: 20% - 85%, fara condens


Altitudine: 0 – 2000m peste niveul marii

Categoria II de instalare si grad de poluare 2, in conformitate cu IEC 664.

Instructiuni de siguranta:


Cititi cu atentie intreg manualul de utilizare, inaintea folosirii agitatorului vortex. Nerespectarea instructiunilor de folosire poate pune in pericol siguranta utilizatorului.


NU ridicati agitatorul vortex de cap. Toate capetele, inclusiv recipientul, sunt detasabile. Acestea se pot desprinde daca pe ridicati.

NU scufundati aparatul in lichide. Deconectati de la retea inainte de curatare.

NU utilizati aparatul daca prezinta semne de deteriorare a partii electrice sau mecanice.

NU folositi aparatul in mediu periculos sau cu materiale periculoase, pentru care nu a fost conceput. Protectia oferita de aparat poate fi deteriorata daca acesta este folosit impreuna cu accesorii care nu au fost livrate sau recomandate de producator, sau daca este folosit in alte scopuri decat cele precizate de producator.




Agitator vortex BASIC si STANDARD – Date tehnice


Dimensiuni: 12.2cm x 17.3cm x 12.2cm

Tensiune: 230V, 50/60Hz, curent alternativ

Intensitatea curentului: 0.6 A

Putere: 150 W

Capacitate (maxima): 294 g

Intervale de viteza:    BASIC: 2500 rpm

STANDARD: 100 – 2500 rpm

Pozitia “Auto”: 1000 – 2500 rpm


Comenzi:        BASIC: nici una

STANDARD: intrerupator cu 3 stari

buton pentru viteza, reglabil la gradatii de la 1 la 10

Greutatea aparatului: 5 kg

Greutatea pachetului: 5.3 kg

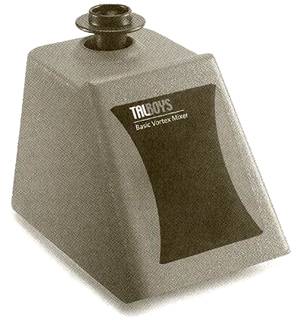

Agitator vortex BASIC

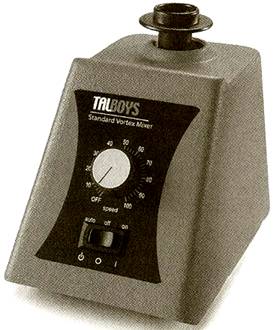

Agitator vortex STANDARD


Introducere


Agitatorul vortex se foloseste la prepararea mostrelor pentru testare. Acesta amesteca eprubetele inainte de testare.

Alimentarea cu curent electric de 230V se face cu ajutorul unui cablu de alimentare cu 3 fire, care trebuie conectat la o priza cu impamantare. In acest moment aparatul este pornit si se afla in starea de asteptare (stand-by). Pentru a monta capul pentru recipiente sau orice alt cap, urmati pasii de mai jos:


a. Verificati ca agitatorul sa fie scos din priza.

b. Asezati capul pe pozitie si verificati ca semnele (de pe cap si de pe ax) sa fie aliniate.

c. Apasati cu putere centrul capului pana intra in locas. NU folositi capul 3” fara invelitoarea de cauciuc.

d. Pentru scoaterea unui cap instalat, tineti cu o mana de aparat si cu cealalta trageti vertical de cap, cu putere. Capetele mai mari necesita folosirea ambelor maini pentru detasare.


Agitator vortex BASIC – Instructiuni de folosire


Agitatorul vortex BASIC functioneaza doar la viteza de 3200 rpm.


1. Pentru a incepe miscarea, vasul folosit trebuie apasat in jos. Pentru a obtine agitarea dorita, variati unghiul de contact si apasarea fata de capul de mixare.

2. Agitatorul vortex BASIC se intoarce in starea de asteptare cand eprubeta este ridicata de pe capul pentru recipiente.

3. Aparatul se poate incalzi, daca este utilizat constant. Acesta nu este un defect. La setari pentru performante mari, motorul genereaza mai multa caldura.



NU folositi accesorii mari cu acest aparat.


Agitator vortex STANDARD – Instructiuni de folosire


1. Pentru utilizarea continua, apasati intrerupatorul pe pozitia “ON”. Pentru utilizarea intermitenta, apasati intrerupatorul pe pozitia “Auto”. In ambele cazuri rotiti butonul pentru viteza pe pozitia “10”. Pe pozitia “ON” capul va incepe sa se miste imediat. In pozitia “Auto” vasul trebuie apasat pentru a incepe miscarea. Pentru a obtine agitarea dorita, variati viteza si/sau unghiul de contact si apasarea fata de capul de mixare.

2. Cand s-a terminat utilizarea continua sau intermitenta, pozitionati intrerupatorul pe “OFF” (pozitia din mijloc).

3. Modul continuu de utilizare este pentru accesoriile mai mari. In modul continuu NU utilizati viteze mai mari de 900 rpm (setarea standard de viteza de “50”).

4. Modul intermitent “Auto” este conceput pentru intervale scurte de agitare de 1 minut sau mai putin, la viteza maxima de 2500 rpm. Se recomanda o perioada de repaus se 2 minute, pentru a evita supraincalzirea motorului. Aparatul se poate incalzi, daca este utilizat constant. Acesta nu este un defect. La setari pentru performante mari, motorul genereaza mai multa caldura.


IMPORTANT: Cand se folosesc accesorii mari (introduceti dispozitivul de fixare) NU utilizati viteze mai mari de 900 rpm. APARATUL SE VA DETERIORA.




Agitator vortex ADVANCED – Date tehnice

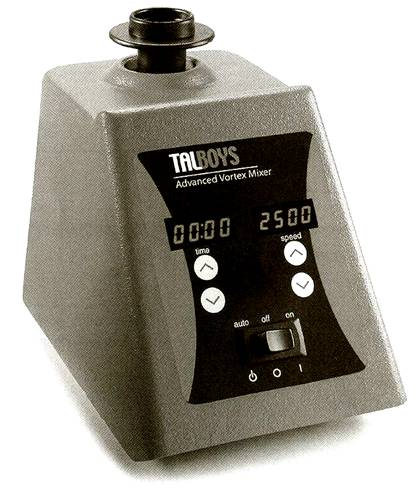

Agitator vortex ADVANCED




Dimensiuni: 12.2cm x 17.3cm x 12.2cm

Tensiune: 230V, 50/60Hz, curent alternativ

Intensitatea curentului: 0.6 A

Putere: 150 W

Capacitate (maxima): 294 g

Intervale de viteza*:  500 – 2500 rpm

Pozitia “Auto”: 1000 – 2500 rpm


Comenzi:        intrerupator cu 3 stari

afisaj cu LED-uri pentru timp/viteza

taste sus/jos pentru setarea timpului, de la 1 sec la 99:99 minute, in intervale de 1 secunda.

Greutatea aparatului: 5 kg

Greutatea pachetului: 5.3 kg


*Viteza maxima variaza in functie de accesoriile folosite.


Agitator vortex ADVANCED – Introducere


Agitatorul vortex se foloseste la prepararea mostrelor pentru testare. Acesta amesteca eprubetele inainte de testare.

Alimentarea cu curent electric de 230V se face cu ajutorul unui cablu de alimentare cu 3 fire, care trebuie conectat la o priza cu impamantare. In acest moment aparatul este pornit si se afla in starea de asteptare (stand-by). Pentru a monta capul pentru recipiente sau orice alt cap, urmati pasii de mai jos:


a. Verificati ca agitatorul sa fie scos din priza.

b. Asezati capul pe pozitie si verificati ca semnele (de pe cap si de pe ax) sa fie aliniate.

c. Apasati cu putere centrul capului pana intra in locas. NU folositi capul 3” fara invelitoarea de cauciuc.

d. Pentru scoaterea unui cap instalat, tineti cu o mana de aparat si cu cealalta trageti vertical de cap, cu putere. Capetele mai mari necesita folosirea ambelor maini pentru detasare.


Agitator vortex ADVANCED – Instructiuni de folosire


1. Pentru utilizarea continua, apasati intrerupatorul pe pozitia “ON”. Pentru utilizarea intermitenta, apasati intrerupatorul pe pozitia “Auto”. In pozitia “Auto” vasul trebuie apasat pentru a incepe miscarea. Pentru a obtine agitarea dorita, variati viteza si/sau unghiul de contact si apasarea fata de capul de mixare.

2. Reglati viteza cu ajutorul tastelor sus/jos situate sub afisajul vitezei, pana se ajunge la viteza dorita.

a. Cand intrerupatorul este pe pozitia “ON”, viteza este in intervalul 500 – 2500 rpm.

b. Cand intrerupatorul este pe pozitia “Auto”, viteza este in intervalul 1000 – 2500 rpm.

3. Setarea timpului se face apasand intrerupatorul pe pozitia “Auto”. Apasati tastele sus/jos situate sub afisajul de timp, pana cand se ajunge la valoarea dorita. Operarea intr-un interval de timp functioneaza atat in modul “Auto” cat si in modul “ON”. Cand aparatul se utilizeaza cu operatiuni cronometrate, afisajul de timp va arata timpul ramas. Pentru a lucra in mod continuu, setati timpul la zero (0) inainte de pornire. Afisajul cu LED-uri al timpului va arata timpul scurs, iar acesta va creste pana cand se apasa intrerupatorul pe pozitia de asteptare (pozitia din mijloc).

4. Cand s-a terminat utilizarea continua sau intermitenta, pozitionati intrerupatorul pe pozitia de asteptare (pozitia din mijloc).

5. Modul continuu “ON” este pentru accesoriile mari. In modul continuu NU utilizati viteze mai mari de 900 rpm.

6. Modul intermitent “Auto” este conceput pentru intervale scurte de agitare de 1 minut sau mai putin, la viteza maxima de 2500 rpm. Se recomanda o perioada de repaus se 2 minute, pentru a evita supraincalzirea motorului. Aparatul se poate incalzi, daca este utilizat constant. Acesta nu este un defect. La setari pentru performante mari, motorul genereaza mai multa caldura.



IMPORTANT: Cand se folosesc accesorii mari (introduceti dispozitivul de fixare) NU utilizati viteze mai mari de 900 rpm. APARATUL SE VA DETERIORA.

Agitator vortex cu pulsatii – Date tehnice

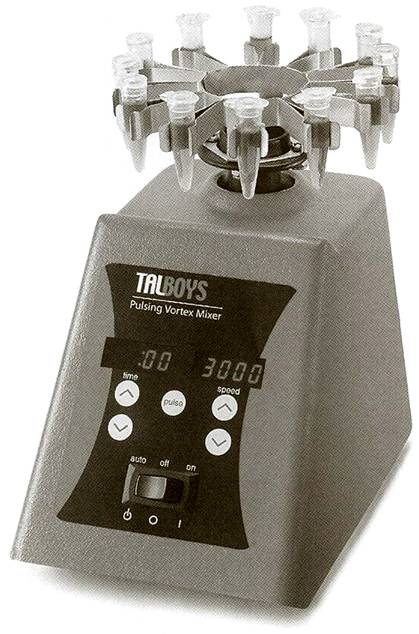

Agitator vortex cu pulsatii




Dimensiuni: 12.2cm x 17.3cm x 12.2cm

Tensiune: 230V, 50/60Hz, curent alternativ

Intensitatea curentului: 0.6 A

Putere: 150 W

Capacitate (maxima): 294 g

Intervale de viteza*:  500 – 2500 rpm



Pozitia “Auto”: 1000 – 2500 rpm

Mod Pulsatie: 2500 rpm


Comenzi:        intrerupator cu 3 stari,

afisaj cu LED-uri pentru timp/viteza,

taste sus/jos pentru setarea timpului, de la 1 sec la 99:99 minute, in intervale de 1 secunda,

tasta pentru pulsatie.

Greutatea aparatului: 5 kg

Greutatea pachetului: 5.3 kg


*Viteza maxima variaza in functie de accesoriile folosite.


Agitator vortex cu pulsatii – Introducere


Agitatorul vortex se foloseste la prepararea mostrelor pentru testare. Acesta amesteca eprubetele inainte de testare.

Alimentarea cu curent electric de 230V se face cu ajutorul unui cablu de alimentare cu 3 fire, care trebuie conectat la o priza cu impamantare. In acest moment aparatul este pornit si se afla in starea de asteptare (stand-by). Pentru a monta capul pentru recipiente sau orice alt cap, urmati pasii de mai jos:


a. Verificati ca agitatorul sa fie scos din priza.

b. Asezati capul pe pozitie si verificati ca semnele (de pe cap si de pe ax) sa fie aliniate.

c. Apasati cu putere centrul capului pana intra in locas. NU folositi capul 3” fara invelitoarea de cauciuc.

d. Pentru scoaterea unui cap instalat, tineti cu o mana de aparat si cu cealalta trageti vertical de cap, cu putere. Capetele mai mari necesita folosirea ambelor maini pentru detasare.


Agitator vortex cu pulsatii – Instructiuni de folosire


1. Pentru utilizarea continua, apasati intrerupatorul pe pozitia “ON”. Pentru utilizarea intermitenta, apasati intrerupatorul pe pozitia “Auto”. In pozitia “Auto” vasul trebuie apasat pentru a incepe miscarea. Pentru a obtine agitarea dorita, variati viteza si/sau unghiul de contact si apasarea fata de capul de mixare.

2. Reglati viteza cu ajutorul tastelor sus/jos situate sub afisajul vitezei, pana se ajunge la viteza dorita.

a. Cand intrerupatorul este pe pozitia “ON”, viteza este in intervalul 500 – 2500 rpm.

b. Cand intrerupatorul este pe pozitia “Auto”, viteza este in intervalul 1000 – 2500 rpm.

c. In modul “pulsare” viteza este de 2500 rpm timp de 30 secunde, cu 10 secunde repaus.

3. Setarea timpului se face apasand intrerupatorul pe pozitia “Auto”. Apasati tastele sus/jos situate sub afisajul de timp, pana cand se ajunge la valoarea dorita. Operarea intr-un interval de timp functioneaza atat in modul “Auto” cat si in modul “ON”. Cand aparatul se utilizeaza cu operatiuni cronometrate, afisajul de timp va arata timpul ramas. Pentru a lucra in mod continuu, setati timpul la zero (0) inainte de pornire. Afisajul cu LED-uri al timpului va arata timpul scurs, iar acesta va creste pana cand se apasa intrerupatorul pe pozitia de asteptare (pozitia din mijloc).

4. Cand s-a terminat utilizarea continua sau intermitenta, pozitionati intrerupatorul pe pozitia de asteptare (pozitia din mijloc).

5. Modul continuu “ON” este pentru accesoriile mari. In modul continuu NU utilizati viteze mai mari de 900 rpm.

6. Modul intermitent “Auto” este conceput pentru intervale scurte de agitare de 1 minut sau mai putin, la viteza maxima de 2500 rpm. Se recomanda o perioada de repaus se 2 minute, pentru a evita supraincalzirea motorului. Aparatul se poate incalzi, daca este utilizat constant. Acesta nu este un defect. La setari pentru performante mari, motorul genereaza mai multa caldura.

7. Pentru utilizarea pulsatorie, setati timpul daca este necesar. Apasati intrerupatorul pe pozitia “ON” si apasati tasta “Pulse”. Afisajul vitezei va indica “PULSE”. Aparatul va functiona la 2500 rpm timp timp de 30 secunde, apoi 10 secunde repaus. Acest ciclu va continua pana cand cronometrul ajunge la zero, sau se apasa intrerupatorul pe pozitia de asteptare (pozitia din mijloc).

8. Cand utilizarea s-a terminat, apasati intrerupatorul pe pozitia de asteptare (din mijloc).


IMPORTANT: Cand se folosesc accesorii mari (introduceti dispozitivul de fixare) NU utilizati viteze mai mari de 900 rpm. APARATUL SE VA DETERIORA.



Instalarea atasamentelor pentru cap


Pentru a monta capul pentru recipiente sau orice alt cap sau accesoriu, urmati pasii de mai jos:


a. Verificati ca agitatorul sa fie scos din priza.

b. Asezati capul pe pozitie si verificati ca semnele (de pe cap si de pe ax) sa fie aliniate.

c. Apasati cu putere centrul capului pana intra in locas. NU folositi capul 3” fara invelitoarea de cauciuc.

d. Pentru scoaterea unui cap instalat, tineti cu o mana de aparat si cu cealalta trageti vertical de cap, cu putere. Capetele mai mari necesita folosirea ambelor maini pentru detasare.







Introducerea dispozitivului de fixare si a accesoriilor


Pentru instalarea unui suport spongios pentru eprubete pe dispozitivul de fixare, urmati pasii de mai jos:


a. Introduceti suportul spongios in dispozitivul de fixare, aliniind scobiturile de pe suport cu camele de pe dispozitivul de fixare, si apasati suportul pana jos. (fig.1)

b. Urmati pasii de la Instalarea atasamentelor pentru cap si introduceti dispozitivul de fixare impreuna cu suportul spongios pe capul de montare al agitatorului vortex. (fig.2)

c. Pentru a scoate un disozitiv de fixare instalat, prima data scoateti mostrele. Apoi, folosind ambele maini, trageti vertical in sus de dispozitiv. (fig.3)



Pentru instalarea unui suport pentru vase pe dispozitivul de fixare, urmati pasii de mai jos:


a. Urmati pasii de la Instalarea atasamentelor pentru cap pentru instalarea dispozitivului de fixare pe agitatorul vortex.

b. Intindeti benzile elastice pe margini opuse ale dispozitivului de fixare. Puneti benzile elastice fie in scobiturile de sus fie de jos.

c. Puneti mostra in centrul suportului pentru vase. Asigurati-va ca mostra este bine fixata inainte de a porni aparatul.

d. Pentru a scoate un disozitiv de fixare instalat, prima data scoateti mostrele. Apoi, folosind ambele maini, trageti vertical in sus de dispozitiv. (fig.3)


IMPORTANT: Cand se folosesc accesorii mari (introduceti dispozitivul de fixare) NU utilizati viteze mai mari de 900 rpm. APARATUL SE VA DETERIORA.



Accesoriile agitatorului vortex


Suport pentru micro-eprubete: Agita 48 de micro eprubete de 2.0 - 2.5ml. Necesita dispozitiv de fixare (ca in imagine).

Suport pentru micro-placa: Ideal pentru agitarea de 96 de placute. Necesita dispozitiv de fixare (ca in imagine).

Suport pentru eprubete de 20-25mm: Ideal pentru agitarea de pana la 8 eprubete de 50ml.

Necesita dispozitiv de fixare (ca in imagine).

Suport pentru eprubete de 14-19mm: Ideal pentru agitarea de pana la 8 eprubete de 15ml.

Necesita dispozitiv de fixare (ca in imagine).

Suport pentru eprubete de 9-13mm: Ideal pentru agitarea eprubetelor de cultura de 5ml si a fiolelor.

Necesita dispozitiv de fixare (ca in imagine).

Suport pentru vase: Agita pahare Erlenmeyer.Necesita dispozitiv de fixare (ca in imagine).






Sport pentru flacoane: Agita fiole de depozitare si flacoane de test.

Mici (15-17mm)

Mari (10-17mm)

Cap cu recipient: Conceput pentru agitarea unei singure eprubete.

Cap de 3” si invelitoare de cauciuc: Conceput pentru agitarea recipientelor cu forme neregulate.



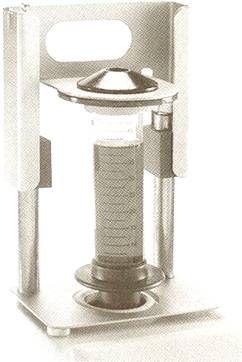

Suportul pentru o singura eprubeta


Se monteaza in partea de sus a agitatorului vortex pentru agitarea unei singure eprubete, cu mainile libere. Se monteaza cu usurinta pe agitator, fara sa se foloseasca alte unelte.






Instalarea suportului pentru o singura eprubeta


Pentru instalarea acestui suport, urmati pasii de mai jos:


a. Asigurati-va ca agitatorul este scos din priza.

b. Scoateti capul cu recipient, sau orice alt accesoriu. (fig.1)

c. Aliniati placa din partea de jos a suportului, cu canturile de pe agitatorul vortex. (fig.2). Asezati usor suportul pe agitator, iar magnetii il vor fixa. Pentru a-l realinia, trageti in sus de maner pana cand magnetii se desprind, aliniati suportul si fixati-l din nou.

d. Dupa ce suportul este fixat, atasati capul cu recipient aliniind canturile.(fig.3)

e. Trageti in sus de partea cu arc (fig.4) si introduceti eprubeta in suport, astfel incat eprubeta sa fie aliniata pe mijloc. (fig.5)





Acum aparatul este gata de functionare.
