Masini de semanat cu distributie centra¬lizata

Masini de semanat cu distributie centra­lizata

Paralel cu perfectionarea masinilor de semanat cu distributie individuala, in ultimul timp s-au realizat masini de sema­nat cu distributie centralizata.

In con­structia acestui nou grup de masini s-au conturat   doua tendinte caracterizate in principal prin tipul aparatului de distri­butie folosit si prin latimea lor de lucru. Una din aceste tendinte este concretiza­ta prin masinile echipate cu aparate de distributie centrifugale, iar cea de a doua tendinta prin masinile echipate cu aparate de distributie pneumatice.

Masinile de semanat cu aparate de dis­tributie centrifugale, indiferent de tara in care se fabrica, sunt similare din punct de vedere constructiv fiind masini purtate, cu diferite latimi de lucru .

Sunt fabricate si variante de agregate formate din doua masini de semanat, dispuse in linie.

Masina de semanat cu aparat de distri­butie centrifugal este formata dintr-un cadru sprijinit pe roti, pe care sunt montate: triunghiul de prindere, cutia de seminte, aparatul de distributie si brazdarele.

In ultimul timp aceste masini de semanat se prevad si cu organe de nivelare realizate sub forma unor grape cu colti curbati sau tavalugi profilati.

Cutia de seminte este de forma cilin­drica, avand in partea inferioara un rezervor de alimentare, de forma tronconica, in care se gaseste mon­tat aparatul de distributie.

Aparatul de distributie are forma unui con montat pe un arbore si prevazut in interior cu patru palete. Actionarea apara­tului de distributie se face de la rotile de transport ale masinii, printr-o transmisie cu roti dintate si curea trapezoidala, realizandu-se un raport de transmisie constant.

Tuburile de conducere a semintelor sunt telescopice. Brazdarele masinii sunt de tip cultural, reglarea adancimii de lucru a acestora facandu-se prin intermediul unor arcuri. Aceste masini s-au construit cu 15-19 brazdare dispuse pe doua randuri.

Masinile de semanat cu aparate de dis­tributie centrifugale pot fi folosite la dis­tribuirea diferitelor tipuri de seminte (cere­ale paioase, legume, ierburi etc), cu posi­bilitatea de a regla normele de insamantare in limite largi (0,5-500 kg/ha). Ele pot lucra cu viteze de lucru cuprinse intre 4 si 9 km/h.

Masinile de semanat cu aparate de dis­tributie pneumatica sunt caracterizate prin faptul ca distributia si transportul semin­telor prin tuburi, spre brazdare se face sub actiunea unui curent de aer debitat de un ventilator, organ ce face parte com­ponenta din constructia masinii. Dozarea semintelor, in cazul acestor masini se face prin intermediul unor distribuitoare de tip mecanic.

Masinile de semanat cu aparate de dis­tributie pneumatica au fost construite in serie de firma "Accord', fiind in general cunoscute sub aceasta denumire.

Semanatoarea "Accord' este formata dintr-un cadru sub forma unei grinzi cu sectiune patrata, prevazut cu triunghi de cuplare la mecanismul de suspendare al trac­torului si sustinut in lucru pe roti cu pne­uri, pe acest cadru fiind montate organele componente ale masinii: cutia de seminte, dozatorul de seminte, ventilatorul, brazda-rele si marcatoarele.

Cutia de seminte are capacitatea de cca. 0,9 m³. Ea este montata in partea cen­trala a cadrului masinii.

Dozatorul de seminte este de tipul unui aparat cu cilindru canelat, de dimensiuni marite, actionat de la roata masinii, regla­rea debitului facandu-se prin modificarea lungimii active a canelurilor. Dozatorul asigura posibilitatea reglarii continue a normelor de insamantare la cereale paioase, intre 13 si 560 kg/ha.

Ventilatorul este de tip centrifug, asigurand un debit de 2 180 m3/h, la turatia de 4 000 rot/min, actionarea acestuia facandu-se de la priza de putere a tractorului.

Distributia semintelor se realizeaza printr-un cap de distributie central si prin mai multe capete de distributie ajutatoare, legatura intre capul de distributie central si capetele de distributie ajutatoare fiind facuta prin conducte de material plastic. Legatura intre capetele de distributie aju­tatoare si brazdare se face tot prin con­ducte de material plastic.

Eseu: Reguli privind depozitarea materialelor si substantelor combustibile Referat: Caiet de sarcini pentru demolare

Brazdarele masinii sunt de tip cultural, reglarea adancimii de lucru a acestora facandu-se prin intermediul arcurilor.

Procesul de lucru al masinii de semanat, cu distributie pneumatica decurge in felul urmator (fig. 1.4.7 ). Din rezervorul 1 , semin­tele dozate de distribuitorul 2 sunt intro­duse in conducta 3 si sub actiunea curen­tului de aer debitat de ventilator (prin conducta 4) sunt transportate spre capul de distributie central 5. De la capul de distributie central prin conducte, semintele sunt transportate spre capetele de distri­butie ajutatoare 6. In capetele de distri­butie ajutatoare se realizeaza repartitia semintelor spre un grup de opt brazdare, conducerea semintelor spre brazdare facan­du-se prin conducte din material plastic. Masinile de semanat cu distributie pne­umatica, fabricate de firma "Accord' sunt construite in variante cu latimi de lucru de 5, 6 si 7 m. Greutatea masinii cu aceste latimi de lucru este de 650, 780 si 900 kg. Viteza de lucru este de 6-12 km/h.

Aceeasi firma, in scopul executarii mai multor lucrari la o singura trecere a masinii realizeaza agregate combinate pentru pregatirea solului, administrat ingrasa­minte si semanat, repartizarea semintelor si a ingrasamintelor putandu-se face diferit, fie prin ingroparea acestora cu acelasi brazdar (fig.1.3.8 ), fie prin ingroparea semin­telor prin intermediul brazdarelor si imprastierea ingrasamintelor pe suprafata solului.

Sistemul de distributie pneumatica este folosit, in unele tari si la semanatul prin imprastiere a semintelor de ierburi. in acest caz, amestecul de aer si seminte este evacuat din masina prin intermediul unor difuzoare.

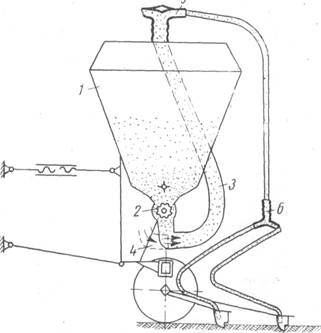

Fig.1.3.7. Schema de functionare a masinii de sema­nat cu distributie pneumatica

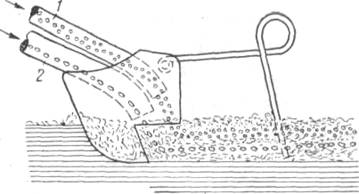

Fig. 1.3.8. Schema introducerii semintelor 1 si a ingra­samintelor 2 in sol,

cu masini de semanat "Accord'

In figura1.3.9 se arata schema unei masini de semanat prin imprastiere a semintelor de ierburi, prevazuta cu distributie pneu­matica a semintelor. Pentru agitarea semintelor, in cutia 1 de seminte sunt pre­vazute agitatoarele 2, cu degete montate pe axe oscilante. Dozarea semintelor se realizeaza prin intermediul benzii 3 mon­tata, in partea inferioara a cutiei de seminte, si a unui uniformizator 4.

Fig. 1.3.9. Schema masinii de semanat prin imprastiere,

cu distributie pneumatica a semintelor

Semintele dozate in cantitati determinate sunt introduse in conducta de refulare 5. Sub actiunea curen­tului de aer debitat de ventilatorul 6 se realizeaza transportul semintelor spre difu­zoarele 7.

Amestecul de aer si seminte format in timpul transportului este evacuat prin difuzoare, cu o viteza de 15-20 m/s, sub forma unor jeturi, pe intreaga latime de lucru a masinii, realizandu-se astfel imprastierea semintelor pe sol.
