Analiza statica a elementelor componente ale unei structuri mecanice



Analiza statica a elementelor componente ale unei structuri mecanice


Analiza statica a elementelor componente ale unei structuri mecanice


1 Introducere


2 Scopul aplicatiei

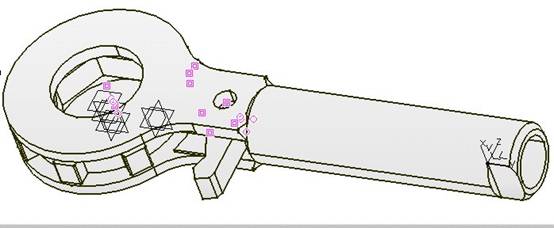

Determinarea campurilor de deplasari si de tensiuni din structura mecanismului de actionare cu clichet din fig. 1













3 Modelul de analiza



























4 Preprocesarea modelului de analiza

4.1 Modelarea geometrica

Tabelul 1

Obtinerea schitei de referinta a corpului

Start Mechanical Design Part Design  (Sketcher) xy plane (Circle) [se deseneaza cercul pe care sunt dispusi dintii, un cerc ajutator pentru desenarea profilului hexagonal si un cerc care delimiteaza dintii la exterior  (Constraint) [se introduc succesiv cotele prin selectarea icon-lui si a cercurilor  (Hexagon) [se deseneaza profilul hexagonal circumscris cercului ajutator  (Line) [se deseneaza jumatate de dinte  (Axis) [se deseneaza axa verticala a dintelui  (Constraint) [se introduce cota de la linia anterioara la axa, egala cu jumatate din latimea dintelui (Symmetry) [se creeaza dintele prin simetrizarea liniei supusa anterior la constrangeri fata de axa de simetrie]  (Quick Trim) [se taie partea din cercul care delimiteaza dintele la exterior din afara dintelui]  (Rotate) [se copiaza dintele, prin rotire]  (Quick Trim) [se taie partea din cercul care delimiteaza dintele la interior dintre flancuri]  (Exit workbench).





Tabelul 2

Obtinerea corpului prin extrudare

 (Pad) Pad Definition Length: 9, Selection: Sketch.1, OK.






Tabelul 3

Obtinerea extrudarii marite pentru butucul rotii (partea fara dantura)

 (Sketcher) xy plane xy plane (Circle) [se deseneaza cercul pe care sunt dispusi dintii  (Constraint) [se introduc succesiv cotele prin selectarea icon-lui si a cercurilor  (Hexagon) [se deseneaza profilul hexagonal circumscris cercului ajutator  (Exit workbench).

 (Pad) Pad Definition Length: 1, Selection: Sketch.2, OK.




Tabelul 4



Generarea tesiturii



(Chamfer) Chamfer Definition Length1: 1mm,  Selection: 1 Edge (selectarea muchiei care se va tesi), OK


















Tabelul 5

Generarea racordarii

 (Edge Fillet) Edge Fillet Definition Radius: 0,6 mm, Object(s) to fillet: 6 Edges [selectarea muchiilor hexagonului], OK.






A2.4.2. Modelarea caracteristicilor materialului


Tabelul 6

Introducerea proprietatilor materialului

[ selectare corp (Pad.1)] (Apply Material) Libray (ReadOnly) Metal, Steel (dubla selectie) Properties Feature Properties, Feature Name: Steel; Analysis, Young Modulus 2,1e+011N_m2, Poisson Ratio 0,3, Cancel, OK.







4.3 Modelarea cu elemente finite


Tabelul 7

Incarcarea modulului de Analiza cu Elemente Finite

Start Analysis & Simulation Generative Structural Analysis New Analysis Case Static Analysis, OK



4.4 Modelarea constangerilor geometrice


Tabelul 8

Introducerea restrictii de deplasare

 (Clamp) Clamp Name Clamp.1, Supports 6 Faces [selectarea fetelor hexagonului, utilizand tasta Ctrl]



4.5 Modelarea incarcarilor


Tabelul 9

Introducerea fortei distribuite pe suprafata

 (Distributed Force) Distributed Force Supports 1 Face [selectarea fetei laterale a unui dinte]; Force vector X 0N, Y - 150N, Z 0N; OK




5 Rezolvarea modelului


Tabelul 10

Lansarea modulului de calcul

 (Compute) Compute All; OK Computation Resources Estimation Yes; Computation Status














5 Postprocesarea rezultatelor


Tabelul 11

Vizualizarea starii deformate

 (Deformation)


Tabelul 12

Vizualizarea campului de deplasari

(Displacement)





Tabelul 13

Vizualizarea campului de tensiuni

 (Stress Von Mises)
