Sublerul



Sublerul


SUBLERUL


1.1 Definitie

Sublerul este cel mai raspandit mijloc pentru masurarea lungimii si este format dintr-o rigla cu scara gradata si un cursor cu vernier.


1.2 CLASIFICARE

a) Dupa precizia de masurare:

-0.1 mm

-0.02 mm

-0.05 mm

c) Dupa modul de afisare:

-analogice

-digitale

b) Dupa domeniul de masurare:

-de la 0-150 mm

- de la 0-200 mm

- de la 0- 250 mm

-pana la 2000 mm



d)Dupa utilizare:

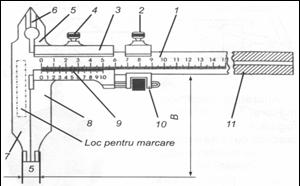

Subler de interior exterior Elemente componente:

1- rigla



2- surub de fixare disp. de avans fin

3-cursor

4- surub de fixare

5-ciocuri de exterior

6-suprafete de masurare

7, 8 - ciocuri de interior

9-vernier

10- dispozitiv de avans fin

11- rigla

Sublere mecanice, cu ceas, digitale


Subler de adancime


Elemente componente:

-cursor

-vernier

-tija de adancime

-surub de blocare

-dispozitiv avans fin

-suport-traversa

-rigla gradata

Subler pentru trasaj



Elemente componente:

-talpa de baza

-cursor

-vernier

-ciocul de trasare(ac)

-rigla gradate

-dispozitiv avans fin

-surub de fixare



UTILIZARE: Pentru realizarea operatiei de trasare cu ajutorul acului de trasare.

Subler pentru roti dintate


Elemente componente :

1-echer cu scala gradate

2,3-cursor cu vernier

4-limitator de inaltime

5,6-cursor de avans fin

7,8-suruburi de blocare
Masoara caracteristici specifice rotilor dintate (exemplu:distanta peste 3-5 dinti).



Subler digital cu falci de interior lungi


Subler cu ceas

1.3 CITIREA LA SUBLER


Se citesc milimetrii pe rigla pana in dreptul reperului 0 de pe vernier.

Se citesc diviziunile de milimetrii pe vernier acolo unde cele doua repere sunt in prelungire.


























1.4 PASTRAREA SUBLERULUI

Se pastreaza in cutii de lemn ,plastic sau support din mase plastice(huse).

Se protejeaza prin acoperirea cu vaselina speciala.

1.5 ELEMENTE MARCATE PE SUBLER


-marca fabricii

-clasa de precizie

-temperatura

-precizia

-domeniul de masurare

-STAS-ul instrumentului

-seria instrumentului
