Motorul diesel - Circuitul de alimentare de inalta presiune


Carburantul trebuie sa fie dozat cu exactitate. Trebuie sa fie supus la o presiune bine determinata (inalta presiune) si pulverizat in conditii precise: finete, viteza de penetrare si forma jetului adaptat tipului de motor (cu sau fara antecamera de ardere).


Inceputul de injectie trebuie sa fie declansat la un anumit moment pentru fiecare cilindru. De asemenea, durata de injectie terbuie sa fie foarte precisa pentru a optimiza energia furnizata prin fiecare picatura de motorina.


1.1.          Circuitul de alimentare clasic de inalta presiune.

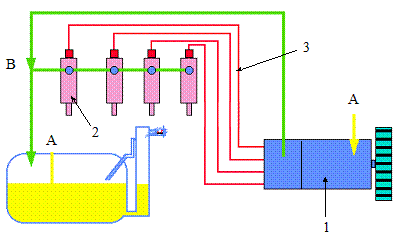

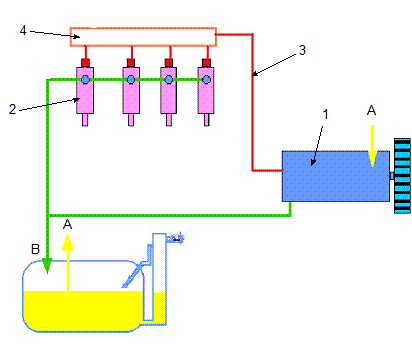

Circuit de alimentare clasic de inalta presiune.



Pompa de inalta presiune trimite la fiecare injector motorina sub inalta presiune.

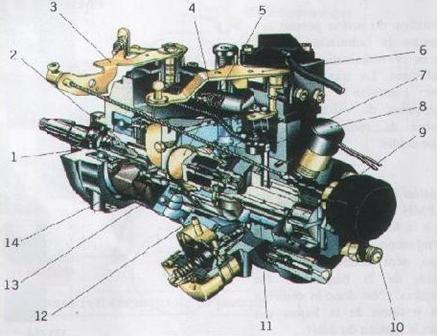

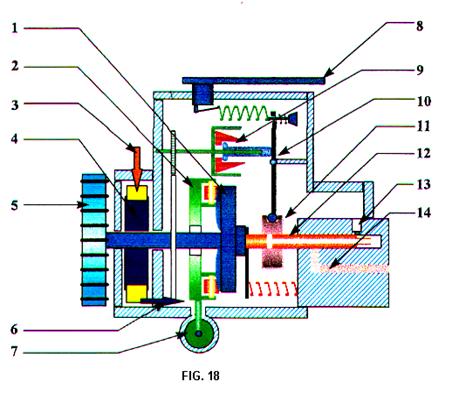

1.1. Schema de principiu a pompei Bosch cu element de pompare axial



1- platou cu came

2- platou port galeti

3- partea de aspiratie a pompei

4- pompa de transfer

5- fulie de antrenare

6- presiunea de transfer

7- sertaras de avans

8- levier de sarcina

9- regulator de turatie

10-levier regulator de turatie

11-inel de sfirsit de injectie

12-element de pompaj

13-partea de alimentare a capului

hidraulic

14-refularea catre injectoare



a) Functionare

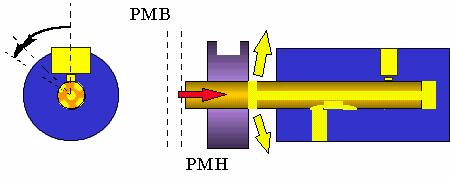

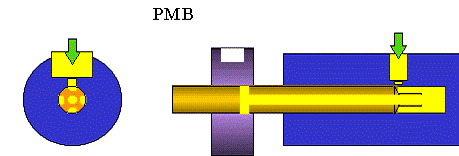

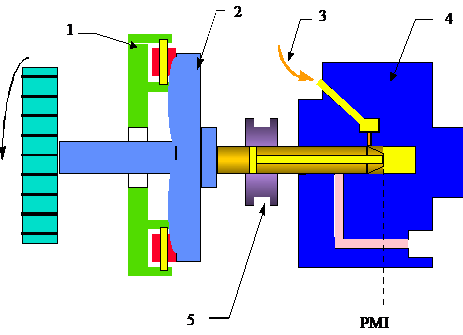

Faza de admisie a pompei


1  Platou port-galeti (fix).

2  Platou cu came (se roteste).

3  Alimentare.

4  Cap hidraulic.

5  Bucsa de sfarsit de injectie.

PMI  Punct Mort Inferior (piston).






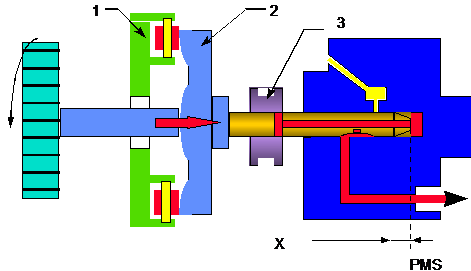

Faza de refulare a pompei


1  Platou portgaleti.

2  Platou cu came.

3  Bucsa de sfarsit de injectie.

X  Cursa piston.

PMS  Punct Mort Superior (piston).

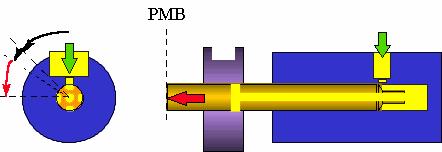

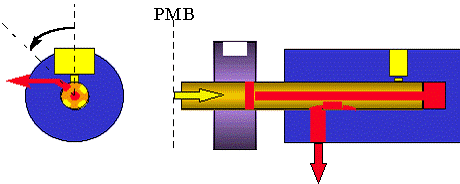

In timp ce pistonul pompei este la punctul mort inferior, orificiile de alimentare ale pistonului comunica cu intrarea motorinei din capul hidraulic. Camera de compresie  se umple.

Alimentare.







Rotirea pistonului permite inchiderea admisiei si punerea in comunicare cu refularea. Translatia pistonului antreneaza de asemenea comprimarea volumului camerei de ardere. Pompa debiteaza.




Debut de refulare.



Pistonul continua cursa sa catre PMS pana ce orifciul de punere la iesire este intalnit. Sfarsitul de injectie si deci debitul pompei, sunt determinate prin pozitionarea inelului de sfarsit de injectie.                      Controlul pozitiei inelului de sfarsit de injectie permite gestionarea debitului.


Sfarsit de injectie.





Rotatia finala permite coborarea pistonului catre PMI ca si o noua corespondenta pentru admisia de motorina. O rotatie de pompa trebuie sa permita atatea injectii cati cilindrii exista (6 maximum la Bosch).



Debut de alimentare.



Acest sistem de pompaj permite un debut de injectie fix (debut de injectie la trecerea PMI-ului pistonului de pompa) si un sfarsit de injectie variabil (functie de pozitia inelului de sfarsit de injectie) oricare ar fi debitul injectat.


b) Reglajul dozajului pentru pompa axiala Bosch


Gestionarea mecanica a dozajului


Parametrii de care se tine cont pentru gestionarea mecanica sunt urmatorii :

turatia motorului prin intermediul unui regulator centrifugal

sarcina motorului prin intermediul pozitiei levierului de sarcina

presiunea din colectorul de admisie, cand motorul este supraalimentat

presiunea atmosferica, cand motorul este prevazut cu corector altimetric

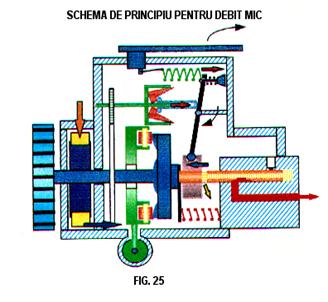

Pozitia inelului de sfarsit de injectie depinde de echilibrul levierului de reglare. Pozitia levierului depinde de intensitatea fortelor exercitate pe de o parte prin regulator ( informatia de turatie a motorului ) iar pe de alta parte prin levierul de sarcina prin intermediul arcurilor de reglare.








Gestionarea electronica a dozajului.


Gestionarea dozajului poate fi efectuata si electronic, de data aceasta luindu-se in calcul mult mai multi parametrii. Comanda pozitiei inelului de sfarsit de injectie se realizeaza prin intermediul unui electromagnet comandat in semnal de tip R.C.O.. Calculatorul este informat in permanenta de pozitia inelului de sfarsit de injectie .



1.2. Schema de principiu a pompei Lucas cu element de pompare radial



1- axul de antrenare

2- levier de reglare

3- levier de relanti accelerat

4- arc de reglare

5- actuator de avans

6- levier de sarcina

7- supapa de dozaj

8- STOP electric

9- pompa de transfer

10- conexiune pentru inalta presiune

11-sertaras de suprasarcina

12- inel cu came

13- maselote

14- coaja maselotelor

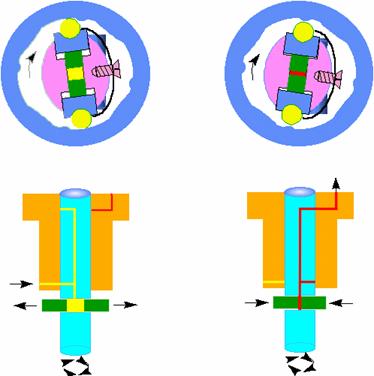

a) Principiul de pompare radiala in rotatie.



1 - inel cu came

2 - galet

3 - port galet

4 - rotor

5 - piston plonjor

6 - orificiu de refulare

7 - stator (cap hidraulic)

8 - orificiu de alimentare



Pistoanele sistemului de pompare sunt montate pe directie radiala. Odata ce orificiile de alimentare ale rotorului comunica cu intrarile de motorina, pistoanele plonjoare se departeaza proportional cu debitul reglat in amonte. In momentul rotirii ansamblului pistoane rotor, alimentarea este intrerupta si orificul de refulare al rotorului este pus in comunicare cu o iesire catre injectorul statorului. Galetii intalnesc camele inelului cu came. Pistoanele plonjoare se aproprie intre ele generand un debit catre injector.


Particularitatea acestui sistem este ca debutul injectiei este variabil in functie de debit. Cu cat debitul la injector este mai mare, cu atat galetii ataca camele.

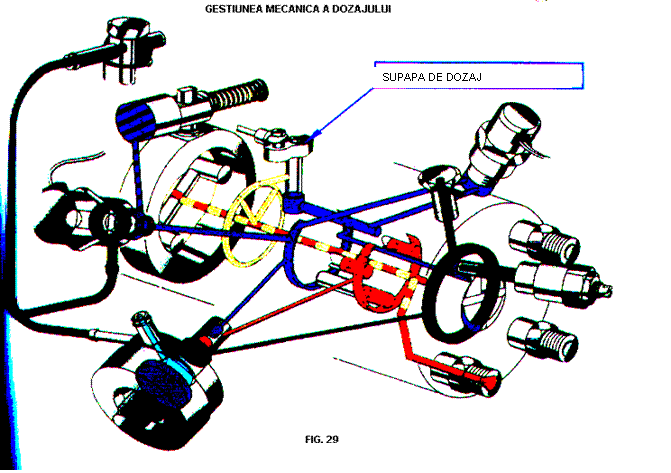

b) Reglajul dozajului pentru pompa radiala Lucas


Debitul este controlat prin pozitia supapei de dozaj care se poate asimila cu un robinet. Acest control consta intr-un echilibru dat de forta centrifuga a unui regulator de turatie (informatia de turatie) si forta arcului levierului de sarcina, echilibru ce determina pozitia supapei de dozaj.





1.3. Corectia avansului pentru functionarea la rece (supracalare)

In timpul functionarii la rece a motorului temperatura din camera de ardere nu atinge intotdeauna valoarea necesara autoaprinderii amestecului carburant, si de aceea perioada arderii creste existand posibilitatea ca debutul arderii sa se produca dupa P.M.S. al motorului. Pentru a compensa acest efect se apeleaza la cresterea avansului la injectie procedeu numit supracalare.


Doua tipuri de corectii sunt posibile :

- corectia avansului pe cale mecanica

- corectia avansului pe cale hidraulica

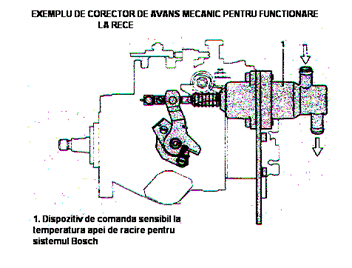

Corectia pe cale mecanica consta in actionarea unui sertaras sau asupra unei piese legata de acesta. Comanda poate fi mecanica sau electrica, iar informatia necesara este temperatura motorului. Acest tip de corectie prezinta inconvenientul ca actioneaza in timpul fazei de pornire a motorului, cand un avans prea mare poate impiedica demararea acestuia. Pentru anumite aplicatii este necesara dezactivarea acestui sistem inainte de controlul calajului initial).

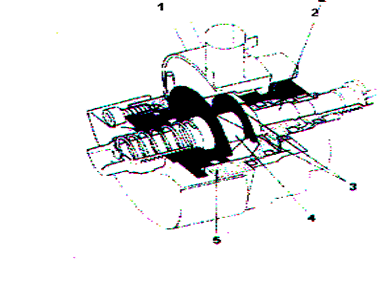

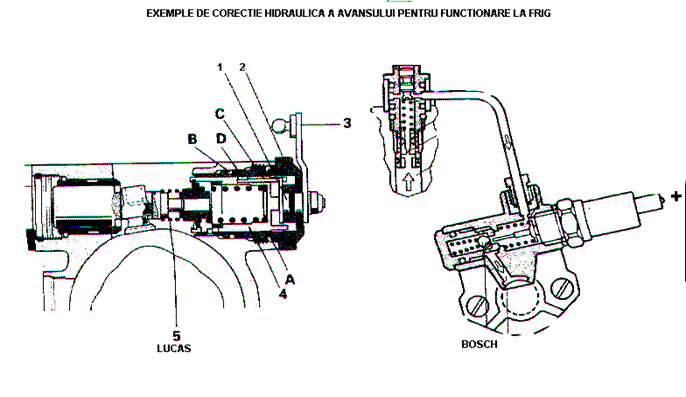

Corectia hidraulica (sistem numit KSB) consta in cresterea avansului la injectie prin cresterea presiunii de transfer in timpul functionarii la rece. Informatia despre temperatura lichidului de racire a motorului este determinata prin intermediul unei sonde termostatice aflata in circuitul de apa sau a unui termocontact, atunci cand comanda este electrica:



1.     ax levier

2.     buson

3.     levier de comanda

4.     pistonas

5.     arc de intarziere

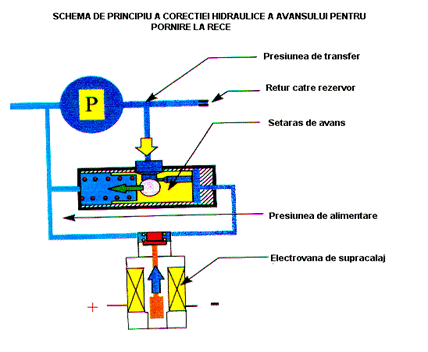

Schema de principiu a corectorului hidraulic



Atunci cand motorul este rece se comanda elementul ce permite cresterea presiunii de transfer ce actioneaza asupra sertarasului in sensul cresterii avansului la injectie.

Pentru anumite aplicatii elementul de comanda este inchis (nu lucreaza) atunci cand motorul nu este pornit.


La atingerea temperaturii normale de functionare se comanda iesirea din functiune a acestui element, iar avansul la injectie trece la valoare de referinta. Acest sistem de corectie al avansului in perioada de functionare la rece a motorului poate fi comandat astfel :

  1. direct printr-o sonda dispusa pe circuitul de racire al motorului
  2. printr-o cutie de pre-postincalzire
  3. prin levierul de relanti accelerat
  4. prin calculatorul de injectie

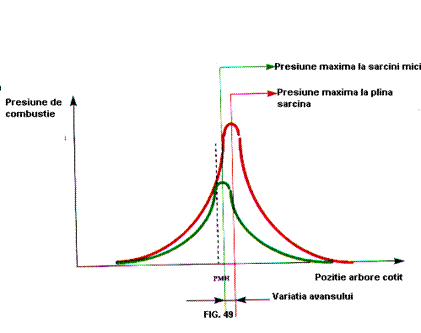

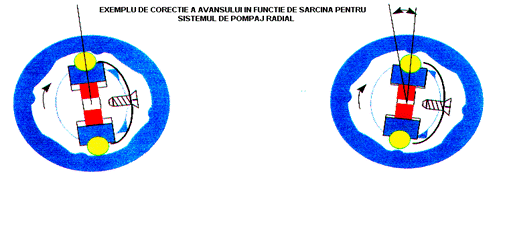

1.   Corectia avansului in functie de sarcina

Element de pompaj radial

Principiul pompei radiale prezinta inconvenientul de a avea un avans variabil in functie de sarcina (cu cat debitul aspirat este mai mare cu atat cama ataca mai devreme galetii). Pentru anumite regimuri de functionare ale motorului este necesar a corija avansul pentru a inlatura acest dezavantaj natural. Crestere avansului pentru sarcinile mici ale motorului este realizata prin cresterea, progresiva sau nu, a presiunii de transfer. Informatia de sarcina permite comanda scaderii presiunii de transfer la sarcini mari ale motorului, informatia fiind luata de pe levierul de sarcina al pompei de injectie. Acest sistem se numeste AFC (avans pentru sarcini mici) sau ACP (avans pentru sarcina progresiva). Atunci cand avansul este gestionat electronic aceasta corectie este cartografiata.




Element de pompaj axial

Pentru a avea un motor mai suplu si mai putin zgomotos se impune diminuarea avansului la injectie pentru sacinile mici. Presiunea in timpul arderii scade atunci cand debitul de combustibil se reduce. Maximul presiunii in camera de ardere este avansat in raport cu P.M.S. al motorului.

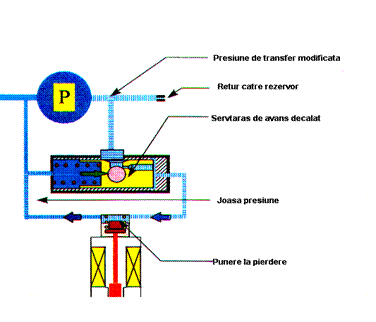

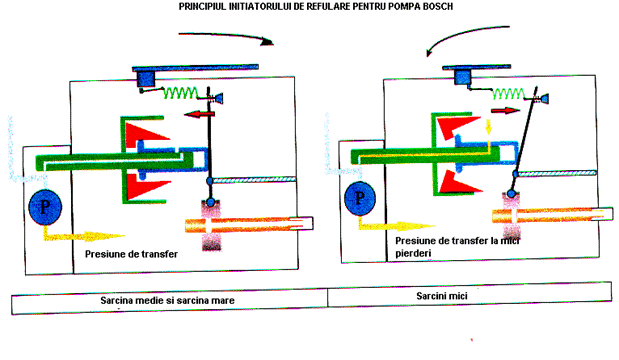

Pentru pompele rotative BOSCH sistemul consta in diminuarea presiunii de transfer (si deci a avansului) atunci cand se revine la relanti, si se numeste initiator de refulare L.F.B. El utilizeaza pozitia mansonului regulatorului de turatie in aceasta faza de functionare pentru a reduce presiunea de transfer.

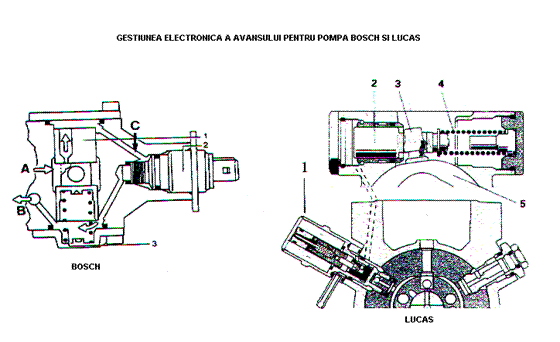

Gestionarea electronica a avansului

Acest tip de gestionare permite optimizarea reglajului de debut al injectiei . Oricare ar fi tipul pompei se actioneaza la nivelul presiunii de transfer care se aplica pe sertarasul de avans.

In functie de parametrii de functionare ai motorului calculatorul comanda actuatorul de avans dupa o cartograma memorizata. El impune ca avansul comandat sa fie cel real gratie unui traductor de pozitie al acului injectorului. Sistemul functioneaza in bucla inchisa si deci se permite o corectie daca acest lucru se impune. In cazul in care nu mai primeste informatie de la captorul de pozitie al acului injectorului, calculatorul va lucra in bucla deschisa.


Pentru pompa Bosch

A - sosirea presiunii de transfer

B - descarcarea catre alimentarea pompei

C - canal de gestiune a presiunii

1 - sertaras de avans

2 - electrovana de avans

3 - resort de avans automat


Pentru pompa Lucas


1 - electrovana de avans

2 - sertaras de avans

3 - rotula de legatura

4 - resort de avans automat

5 - inel cu came

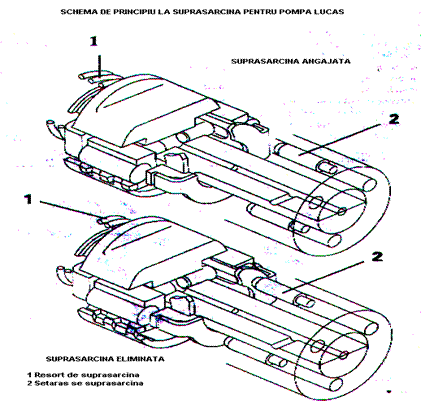

1.5. Functia de suprasarcina (cresterea debitului de motorina la pornire)

La pompa Lucas sistemul de suprasarcina permite pornirea usoara a motorului prin cresterea debitului de motorina injectat in aceasta faza. Debitul trebuie sa revina la valoarea initiala dupa ce motorul a pornit (cca. 150 rot/min la pompa).




Cresterea debitului in timpul fazei de pornire este realizata datorita maririi cursei pistoanelor plonjoare. Aceasta variatie a cursei este obtinuta prin decalajul axial al suportilor de galeti. Suprasarcina este anulata atunci cand presiunea de transfer este transmisa catre sertarasul de suprasarcina.

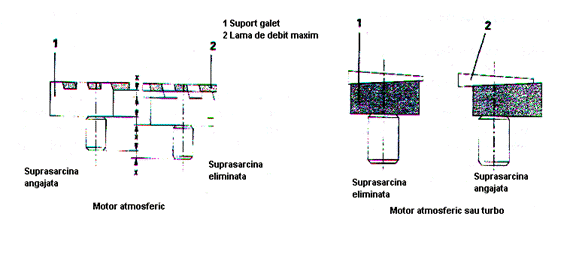

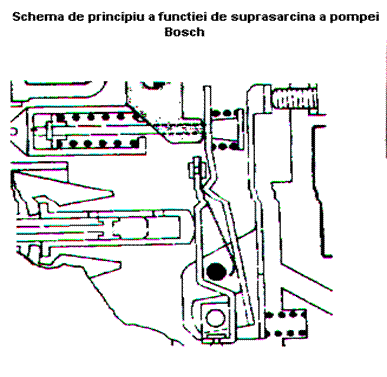

La pompele BOSCH suprasarcina se realizeaza cu un resort de tip lama integrat levierului de sarcina ce permite deplasarea mansonului de sfarsit de injectie catre debite mari atunci cand regulatorul nu este antrenat.






1.6 Regulatorul de turatie

Motorul DIESEL functioneaza cu exces de aer. Oricare ar fi sarcina motorului, o variatie a regimului de turatie nu va putea fi obtinuta decat prin variatia debitului de carburant injectat. Reglarea turatiei unui motor DIESEL consta in reglarea automata a dozei de combustibil injectat pentru a obtine un regim fix de turatie. In functie de aplicatie va trebui reglata turatia motorului pe intreaga plaja de functionare (cazul motoarelor statice)  sau numai pentru anumite regimuri (cazul motoarelor de autoturisme).

Principiul de reglare minim/maxim
In cazul autoturismelor este necesara reglarea regimului de relanti, regim ce poate fi modificat datorita variatiei sarcinii motorului (de exemplu consumatori electrici) in timpul acestei perioade de functionare. De asemenea este necesara evitarea supraturarii motorului  atunci cand sarcina este foarte mica (cazul testului de opacitate).

Principiul de functionare al regulatorului minim/maxim mecanic

Informatia de turatie a  motorului este preluata prin intermediul regulatorului centrifugal. Efortul regulatorului asupra levierului este contracarat prin efortul arcurilor apasate la rindul lor de levierul de sarcina. In cazul unei reglari minim-maxim se disting trei faze :

- reglarea relantiului

- faza intermediara

- reglarea regimului maxim


Principiul de functionare al regulatorului pentru toate turatiile

Reglarea pentru toate regimurile de turatie ale motorului se face indiferent de sarcina motorului si se aplica in special la masinile agricole sau de santier, precum si la motoarele statice.


1.7. Corectia debitului la motoarele supraalimentate

La motoarele supraalimentate este necesara adaptarea debitului injectat in functie de masa de aer aspirata de motor, masa ce depinde in principal de presiunea de admisie .

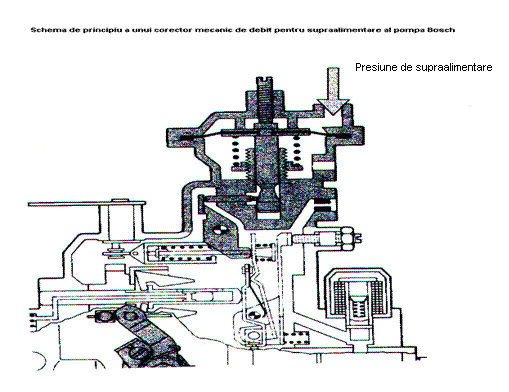

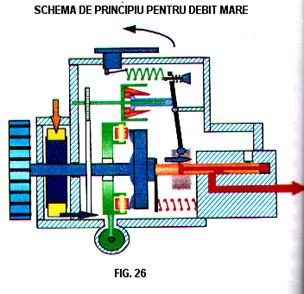

In fig. de mai jos este prezentat un exemplu pentru pompa BOSCH.




Corectia mecanica a debitului la supraalimentare - Pompa Lucas

Principiul consta in transmiterea presiunii  in spatele sertarasului de suprasarcina proportional cu cresterea presiunii de supraalimentare.


1 - intrare presiune de supraalimentare

2 - piston de pierdere

3 - membrane cu sectiuni diferite

4 - antretoaza

5 - surub crestat


Corectia pe cale electronica

Atunci cand gestionarea debitului este realizata pe cale electronica, masa de aer este masurata direct prin intermediul unui debitmetru volumetric sau masic. In toate cazurile de functionare calculatorul cunoaste sau calculeaza masa de aer aspirata si poate deci sa adapteze doza de combustibil injectat functie de necesitatile motorului.


1.8. Functia de pre-postincalzire

Scopul pre-postincalzirii este acela de a creste temperatura aerului admis in motor pentru a diminua intarzierea combustiei in faza de pornire si de functionare la rece a motorului. Functia de preincalzire este indispensabila pentru pornirea la rece a motoarelor DIESEL cu injectie indirecta. Rolul postincalzirii este acela de a diminua gradul de poluare al motorului. Pre-post incalzirea se efectueaza prin intermediul unor bujii cu incandescenta comandate de catre o cutie de pre-postincalzire sau chiar de calculatorul de injectie.


Principiul de functionare :

Preincalzirea se descompune in doua faze, si anume ;

Preincalzirea variabila functie de temperatura lichidului din sistemului de racire al motorului ( martor aprins )

Preincalzire fixa, dupa stingerea martorului, bujiile raman alimentate un timp de cateva secunde.

Faza de pornire: bujiile raman sau nu alimentate in functie de temperatura lichidului din sistemul de racire


Postincalzirea se compune din urmatoarele doua faze :

-postincalzirea fixa:  bujiile raman alimentate simultan sau nu, timp de citeva secunde

-postincalzirea variabila:  bujiile sunt alimentate simultan sau nu, timp de mai multe minute.


Alimentarea bujiilor poate fi taiata daca:

temperatura apei depaseste un anumit prag

sarcina motorului depaseste un anumit prag

1.9. Distribuirea inaltei presiuni.

a)       Principiul distributiei.

Rolul distribuitorului este de a distribui:

Catre fiecare injector motorina comprimata prin elementul de pompaj,

Intr-o anumita ordine si la un moment bine precizat.

Observatii asupra pompelor rotative.

Clapetele de reaspirare (la iesirea de inalta presiune): permit mentinerea unei anumite presiuni reziduale in conductele de inalta presiune (scurteaza intarzierea injectiei) si asigurarea unei inchideri ferme a acului de injector (pentru evitarea stropilor).


De asemenea se gasesc clapete de:

Reaspirare cu debit variabil: variaza volumul de reaspirare a volumului in functie de debitul injectat.

Franare a reaspiratiei: rolul lor este de a amortiza undele de presiune la inchiderea injectoarelor. Fara acest dispozitiv, aceste unde de presiune creaza o redeschidere a injectorului avand drept consecinta un exces de fum.


b)      Calajul initial.

Calajul initial consta in reglarea debutului de injectie fata de punctul mort superior al motorului.


Controlul calajului initial trebuie sa se faca obligatoriu dupa desfacerea sau demontarea pompei ca si dupa orice interventie asupra distributiei oricare ar fi tipul de pompa (total mecanica sau pilotata electronic).

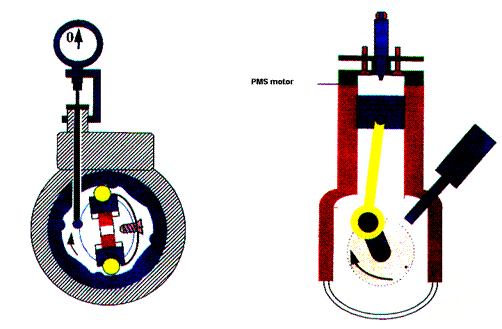

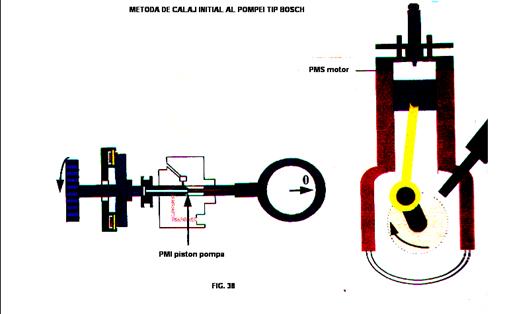

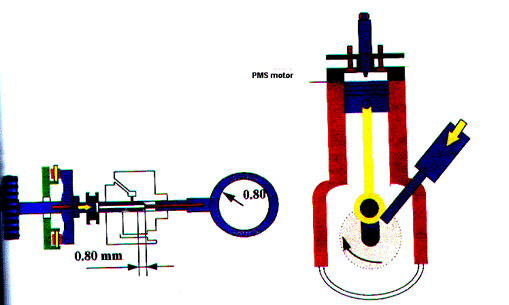

Calajul pompelor BOSCH

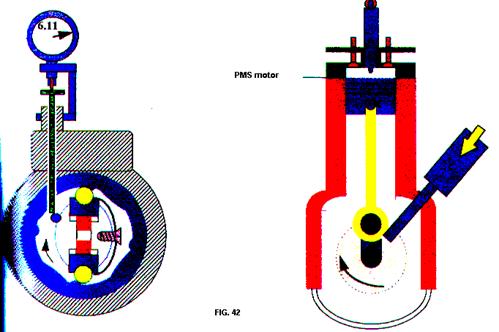

Acest calaj consta in masurarea deplasarii pistonului pompei de la punctul sau mort inferior pana cind P.M.S. al motorului a fost atins:

-se monteaza un ceas comparator

-se cauta punctul mort inferior al pistonului pompei rotind motorul in sensul sau de rotatie

-se pune comparatorul la zero

-se roteste motorul pana cand dispozitivul MOT. 1054 pozitioneaza motorul in P.M.S.

-se citeste valoarea pe ceas






Valorile de reglaj difera de la motor la motor si sunt impuse de constructor, de aceea ele trebuiesc respectate cu strictete.


Daca valoarea nu este cea corecta, trebuie ajustata. Sunt posibile doua cazuri:

a)     Corpul pompei are gauri ovale de prindere. Reglajul pompei se face modificand pozitia corpului pompei, deci a platoului port- galeti, in raport cu motorul.

b)     Daca fixarea pompei nu se face prin gauri ovale, reglajul pompei se face prin fulie, aceasta fiind o fulie cu reglaj micrometric RAM


Calajul pompelor LUCAS

Pompele LUCAS au un debut de injectie variabil in functie de debit . Fiecare pompa poseda propria valoare de reglaj ce poate fi luata de pe o agrafa din plastic care este fixata pe levierul de sarcina al pompei. Verificarea calajului se face astfel:

se pune comparatorul la zero dupa ce tija dispozitivului MOT 1079 este apasata pe ghidul ei

- se roteste motorul pana cand dispozitivul MOT. 1054 pozitioneaza motorul in P.M.S.

se citeste valoarea pe comparator

daca valoarea nu este corecta se procedeaza la ajustarea ei, astfel :

daca fixarea pompei se face in gauri ovale reglajul se efectueaza modificand pozitia corpului pompei ( inelului cu came ) in raport cu motorul

daca fixarea pompei nu se face in gauri ovale reglajul se efectueaza cu ajutorul unei fulii cu reglaj micrometric RAM

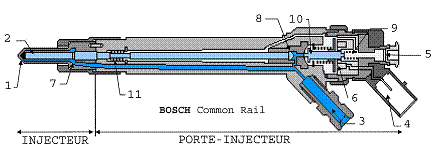

1.10. Injectoarele.

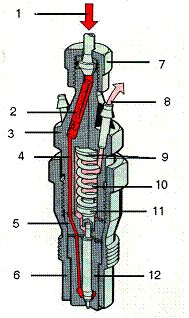

Injector cu stift.





Injectorul este elementul major al sistemului Diesel. Calitatea injectiei si deci calitatea arderii sunt direct legate de caracteristicle si reglajele lui. Acesta participa la adaptarea ratei de introducere  (cat se injecteaza in cat timp).





Rolul injectorului este de a pulveriza fin motorina la o presiune bine determinata si un jet adaptat la tipul de motor.


Injector cu gauri.


c)       Identificarea diferitelor tipuri de injectoare.


Acest cod permite cunoasterea caracteristicilor de injector (tip de injector, unghiul jetului..). Este important de respectat preconizarile si de controlat conformitatea injectoarelor in caz de disfunctionalitati ale motorului (fum, lipsa de putere, zgomote..).


d)      Principii de functionare.

Injector cu stift sau cu strangulare.



Injectoarele cu stift conic sau cu strangulare sunt utilizate pentru motoarele cu injectie indirecta. Injectorul cu strangulare prezinta particularitatea de a permite o injectie cu debit variabil (pre-jet, apoi jet principal).

Injectoarele cu gauri.

Injectorul cu gauri este utilizat la motoarele cu injectie directa. Sectiunea mica a gaurilor permit o pulverizare buna, dar necesita o presiune de injectie ridicata. Numarul si dispunerea gaurilor sunt variabile in functie de aplicatie.


Scopul injectorului cu dublu etaj este de a permite cresterea duratei de injectie injectand o parte de motorina in timp ce primul etaj se deschide (aprox. 200 bari), si restul atunci cand presiunea a atins 450 bari.


Arderea este mai putin brutala si se constata o diminuare a nivelului de zgomot.

Nivelul de presiune a primului etaj este controlabil cu o pompa de taraj, dar nu este posibila controlarea celui de-al doilea etaj dupa vanzare.


Repaus.


Resortul superior mentine acul injector pe scaunul sau.

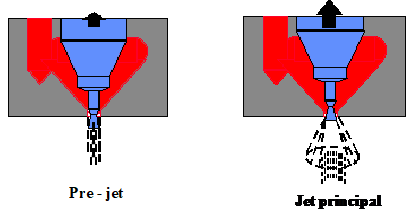

La pre - injectie.


La trecerea de 200 bari, presiunea pe ac exercita o forta mai mare decat arcul superior.


Acul se deplaseaza si vine in contact cu inelul rosu.


Injectia.


Presiunea creste pana la 450 Bari, ca si forta pe arc.


Forta celor doua arcuri este insuficenta pentru mentinerea acului injectorului.


Acesta se ridica si impinge inelul rosu in locasul sau.

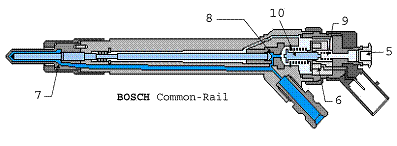

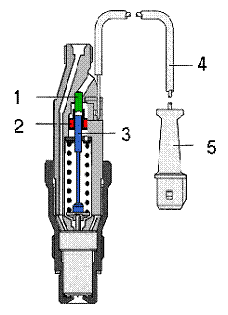

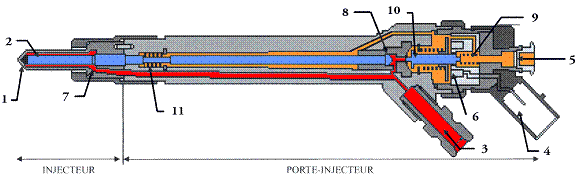

Injectoarele instrumentate.

Anumite pompe pilotate electronic pentru injectia directa sau indirecta au nevoie de informatia de inceput de injectie. In acest caz, un port-injector se va echipa cu o bobina si un miez mobil.


Injectorul instrumentat permite calculatorului de injectie sa determine avansul real prin compararea semnalului PMS motor si a semnalului de ridicare a acului.


Acest captor este de tip inductiv si este integrat in injector. In aplicatia urmatoare, captorul poate fi alimentat sau nu.


1 Ax de reglaj.

2 Bobina.

3 Tija-impingatoare.

4 Cablu.

5 Conector.


e)       Pozitionarea port-injectoarelor pe motor.

Port-injectoarele insurubate in chiulasa sunt utilizate numai pentru injectia indirecta.

Port-injectorul bridat pe chiulasa este utilizat pentru injectia directa sau indirecta.


Pentru injectia directa, injectorul nu trebuie sa aiba decat o anumita pozitie, unghiul de jet, diametrul gaurilor, care au fost stabilite la fabricarea motorului (pozitia injectorului in chiulasa) si punerea la punct a motorului.


f)        Controale, reglaje si diagnostic.






Controalele unui injector se efectueaza cu ajutorul unei pompe de taraj. Sunt in numar de 5 si trebuie obligatoriu sa fie efectuate cu un lichid specific (de ex. INJECT ELF ED

Injector bun


Injector defect

Controale


Presiunea de taraj. Fara o presiune corecta, celelalte controale nu mai sunt concludente. In functie de aplicatie, reglajul este realizat printr-un surub sau prin interpunerea unei cale (variatia de la 10 la 12 bari printr-o zecime de mm a calei interpuse).


Forma jetului. Se apreciaza in functie de caracteristicile injectorului (unghiul de jet). Pulverizarea trebuie sa fie uniforma si fara jet concentrat.


Etanseitatea externa (intre piulita port-injectorului si injector) se apreciaza in timp ce injectorul este mentinut cateva secunde exact sub presiunea lui de taraj.


Etansaitatea interna. Se apreciaza observand caderea de presiune de la 100 la 50 bari. Un timp de cadere a presiunii mai mare de 6 secunde indica ca ansamblul injector-portinjector este in buna stare (totusi, atentie la starea pompei de taraj). Daca presiunea cade foarte incet, etanseitatea intre injector si port-injector este corecta, dar nu mai exista trecere de motorina intre ac si corpul injectorului. In consecinta, acul se va gripa, deoarece lubrifierea nu mai poate fi asigurata.


Sforaitul injectoarelor. Injectoarele au un sforait lin, perceptibil numai la cadenta de 1 la 2 pompari pe secunda. Pentru o cadenta mai ridicata, sforaitul se transforma in suierat.

Precautii

Motorina sub presiune care intra in sange prezinta un risc ridicat de imbolnavire (leucemie).

Nu se atinge (cu mainile goale) acul injector, in caz contrar existand riscul de coroziune a acestuia.

Dupa fiecare demontare a injectorului, este necesara inlocuirea garniturii de etansare intre port-injector si chiulasa precum si a saibei antiflacara (atentie la sensul de montaj).

1.2.          Circuitul de inalta presiune Common Rail.







1 - Pompa inalta presiune


2 - Injector


3 - Conducta inalta presiune


4 - Rampa de injectie


A - Circuit de alimentare de joasa presiune


B - Circuit retur la rezervor


Circuitul de inalta presiune este echipat cu o pompa de inalta presiune care are rolul de a alimenta rampa de injectie cu motorina sub inalta presiune.


1.2.1.     Principiile de pompare.

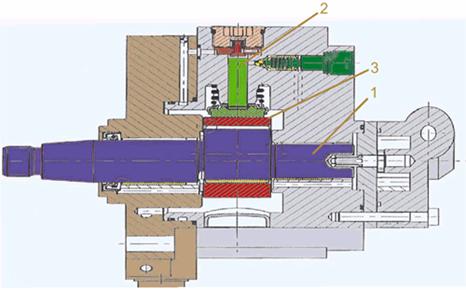

a)       Pompare cu trei pistoane radiale.









1 Arbore cu came.

2 Piston.

3 Inel cu came.


Un arbore cu came (1) antrenat de un motor, care actioneaza alternativ cele trei pistoane (2) prin intermediul inelului cu came (3).

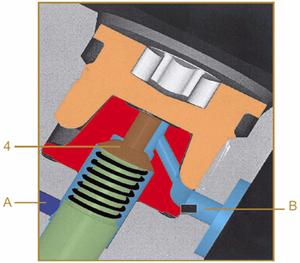

Detaliul unui element de pompare (3 pistoane).



In timp ce pistonul coboara, alimentarea de joasa presiune care intra prin orificiul B deschide clapeta  (4). Carburantul umple cilindrul.

In momentul reurcarii pistonului, clapeta se inchide, carburantul este pus sub presiune si evacuat prin orifciul A.


A Orifciul de refulare.

B Orificiu de admisie.


4 Clapeta.

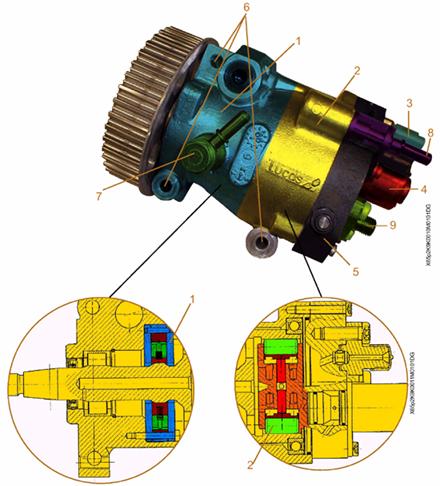

b)      Pompare cu 2 pistoane radiale.


1  Pompa de transfer.

2  Pompa inalta presiune.

3  Captor de temperatura.

4  Actuator joasa presiune.

5  Cap hidraulic.

6  Orificii de fixare.

7  Intrare motorina.

8  Retur motorina.

9  Iesire inalta presiune.

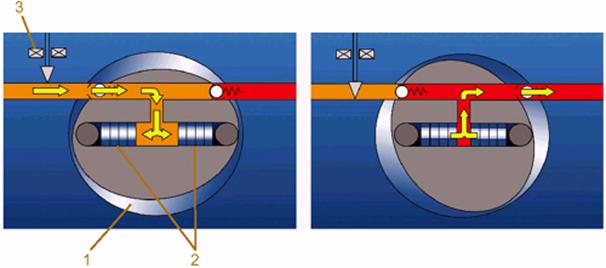

Detaliu de element de pompaj (2 pistoane).

1 Came rotative.

2 Element de pompaj cu pistoane radiale.

3 Electrovana.




Motorul antreneaza cama rotativa (1). In timp ce electrovana (3) se deschide, carburantul sub presiune de alimentare intra in cilindrul de pompaj si departeaza pistoanele (2).

Electrovana se inchide in timp ce cantitatea de carburant necesar este admisa.

Apoi, cama rotativa respinge pistoanele care refuleaza carburantul catre rampa.


Atentie: Este interzisa demontarea interiorului pompei sau separarea regulatorului.

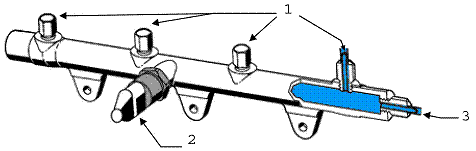

c)       Distribuirea inaltei presiuni.

1 Iesirile inaltei presiuni catre injectoare.

2 Captor de presiune.

3 Intrare inalta presiune venind de la pompa.


Motorina comprimata prin elementul de pompaj este acumulata sub inalta presiune in rampa comuna. Aceasta rezerva de motorina este apoi distribuita la injectoare prin conductele de inalta presiune.





1 Rampa comuna.

2 Captor de presiune.

3 Intrare inalta presiune.

4 Iesiri inalta presiune.

Atentie: Se verifica inaintea fiecarei interventii ca rampa de injectie nu mai este sub presiune si ca temperatura carburantului nu este prea ridicata. Din aceleasi motive este strict interzisa desurubarea unui racord al conductei de inalta presiune atunci cand motorul este pornit.

1.2.2.     Injectoarele.

1 Gauri de injectie

2 Ac injector

3 Intrare inalta presiune.

4 Conector electric.

5 Retur de motorina.

6 Bobinaj de comanda.

7 Camera inferioara.

8 Camera superioara.

9 Arc supapa.

10 Supapa.

11 Arc ac injector.


Injectoarele sunt comandate individual de catre calculator. Astfel, port injectorul are integrat un sistem de comanda prin bobinaj permitand comandarea electrica a presiunilor de injectie importante.

a)       Principiul de functionare.

Pozitia de repaus:

Acul injector (2) este mentinut in pozitia inchis prin echilibrarea presiunilor in camera superioara (8) si camera inferioara (7) precum si prin forta arcului de ac injector (11).




Deschidere injector:

Cand calculatorul comanda deschiderea supapei (10) prin alimentarea alimentarea bobinei (6), camera superioara (8) este pusa la retur (5). In acest caz echilibrul fortelor se pierde, presiunea se exercita in camera inferioara (7) ducand la ridicarea acului injector; injectia incepe. Injectia dureaza atat cat bobina este alimentata.




Inchidere injector:

Pentru terminarea injectiei, calculatorul inceteaza alimentarea bobinei (6). Forta arcului de supapa (9) reinchide supapa (10). Presiunea in camera superioara (8) reurca la nivelul presiunii de alimentare.

La acest moment echilibrul este restabilit intre camera superioara si camera inferioara, acul injectorului se reinchide.

b)      Pozitionarea port-injectoarelor pe motor.



Inlocuirea garniturii este obligatorie la demontarea injectorului.








1 Injector electromagnetic Common Rail.

2 Brida injector.

3 Saiba de etansare.

4 Chiulasa.


c)       Verificarea injectorului.


Atentie: Acest tip de injector nu necesita tarare.


Pentru curatarea injectorului este absolut interzisa utilizarea:

Unei perii metalice.

Unui abraziv.

Ultrasunetelor.





Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright

stiinta

Tehnica mecanica



Auto

Esee pe aceeasi tema


Elemente de aerodinamica profilelor si ale retelelor de profile
Clasificarea tipurilor de arbori
Instalatia de aprindere bmw seria 3
Sistemul de franare
INSTALATIA PENTRU AMBARCAREA OAMENILOR - ambarcarea si debarcarea oamenilor de la bord
Chestionar cpi - mecanica
Repararea pompei de ulei
Sistemul de by-pass inalta presiune
Coduri DTC - some DTC codes
Curgere supersonica in jurul unui perete plan semiinfinit



Ramai informat
Informatia de care ai nevoie
Acces nelimitat la mii de documente, referate, lucrari. Online e mai simplu.

Contribuie si tu!
Adauga online proiectul sau referatul tau.
