INSTALATIA DE APRINDERE BMW SERIA 3


Capitolul 1


1.1 Rol :

Instalatia de aprindere are rolul de a produce scanteia electrica prinobtinerea unei unei tensiuni innalte intre electrozii bujiei ,scanteie capabila sa aprinda amestecul carburant format din benzina si aer aflat in cilindru . La motoarele de automobile , se utilizeaza instalatia de aprindere cu baterie de acumulatoare.

1.2 Clasificare

In functie de model , autoturismele BMW au sistem de aprindere tranzistorizat (TSZ) sau digital , integrat in sistemul de injectie electronic de benzina Bosch Motronic.



Capitolul 2



2.1 Parti componente ; o bobina de inductie , bujii, distribuitorul de aprindere cu generator de impulsuri , rotor si modulul de aprindere TSZ . La vehiculele cu injectie Motronic , sistemul de aprindere este compus din : senzori si unitate electronica de comanda DME (Digital Motorelectronic )

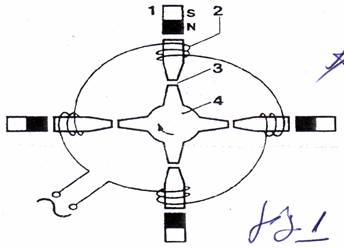

2.2 Functionarea sistemului de aprindere TSZ : acesta este un sistem de aprindere fara contacte , avand in locul ruptorului distribuitor un generator de impulsuri care nu necesita intretinere , in acest fel fiind inlocuit si condensatorul. Generatorul de impulsurieste format dintr-un magnet permanent , o bobina si un disc cu lobi fixat de axul distribuitorului. Impulsurile obtinute comanda modulul de aprindere care stabileste momentul de conectare si deconectare a alimentarii bobinei de aprindere , astfel generatorul de impulsuri stabileste si avansul la aprindere. Deoarece discul cu lobi (4)se roteste odata cu axul distribuitorului , distanta(3) dintre lobi si polii bobinei se modifica ciclic.Prin acest procedeu , in bobina (2) este indusa o tensiune alternativa. In functie de frecventa tensiunii obtinute , modulul de aprindere impreuna cu bobina de inductie stabilesc cadenta scanteii de aprindere.

Scanteia se produce intotdeauna atunci cand lobii discului se indeparteaza de polii infasurarii magnetice . Pentru a se feri modulul de aprindere si bobina de inductie de supraincalzire , modulul de aprindere intrerupe alimentarea cu tensiune a infasuraraii primare din bobina de inductie cand contactul este pus , dar motorul nu functioneaza . Din motive de siguranta , bobina de inductie este prevazuta cu o deschidere circulara de 5,5 mm , cu rol in a lasa sa iasa pe o cale dirijata rasina izolatoare a bobinei de inductie prevenind explozia bobinei in cazul unei defectiuni la modulul de aprindere .

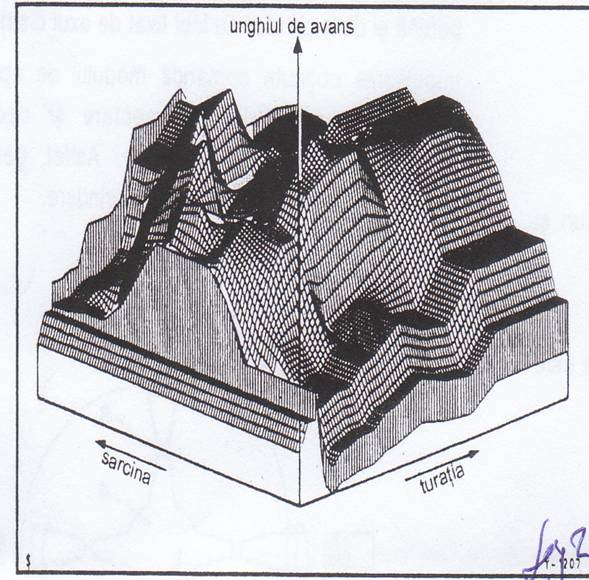

2.3 Functionarea sistemului de aprindere digitala (cartografica , fig 2) . La acest sistem momentul optim de apridere este stabilit de starea de functionare in care se afla motorul la momentul respectiv . In acest caz valorile ce influenteaza avansul la aprindere sunt : turatia matorului ,temperatura motorului ,temperattura aerului aspirat si sarcina . Graficul tridimensional de variatie a unghiului de avans a aprinderii se determina prin probe la banc si se stabileste la final prin testari pe teren , astfel incat sa rezulte valorile optime pentru consum si emanatii de gaze toxice . Valorile obtinute prin acestetestari sunt inregistrate in memoria unitatii electronice de comanda . In timpul functionarii motorului , unitatea electronica primeste semnale privind temperatura , turatia si sarcina motorului stabilind pe baza graficului tridimensional al aprinderii unghiul corect al avansului pentru starea de functionare momentana . Daca informatiile colectate de senzori si trimise spre unitatea electronica sunt perturbate , pot aparea probleme de functionare a motorului precum : randament scazut sau o eventuala crestere a consumului . Aceste defectiuni nu sunt de durata , ele disparand odata cu remedierea problemei.

La sistemul de aprindere digital , distribuitorul de aprindere are doar rolul de a distribui prin rotor tensiunea la fiecare bujie . Rotorul distribuitorului fiind actionat direct de arborele cu came . Distribuitorul nu contine mase centrifugale , capsula de vacuum sau generator de impulsuri , functiile acestora fiind preluate de microprocesorul si memoria unitatii electronice de comanda.


Capitolul 3

AVANSUL LA APRINDERE

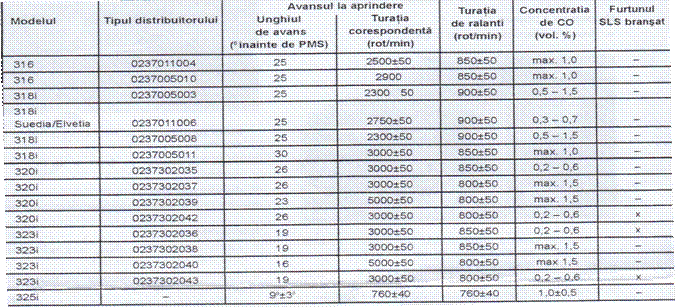

Pentru a verifica si regla avansul la aprindere este nevoie de un turometru cu indicator al unghiului Dwell si o lampa stroboscopica. La vehiculele Bosch Motronic avansul la aprindere poate fi doar verificat si nu reglat. Daca avansul nu este cel prescris , componentele defecte trebuiesc inlocuite.

La masurarea avansului de aprindere se debranseaza furtunul de la capsula de vacuum a distribuitorului , iar la verificarea concentratiei de CO2 furtunul trebuie conectat la si daca exista ,furtunul SLS (tabel 1, 2).

Se aduce motorul la temperatura de functionare , care este atinsa atunci cand se incalzeste furtunul ce conduce lichidul de racire aflat la baza radiatorului. Motorul trebuie lasat in stare de functionare , la ralanti si se verifica unghiul Dwell. Daca valoarea unghiului nu este cea stabilita de constructor , atunci se verifica functionarea generatorului de impulsuri din distribuitorul de aprindere.

Capitolul 4


BOBINA DE INDUCTIE

4.1 Parti componente: suport , miez magnetic , infasurare primara formata din 200 -300 de spire din sarma de cupru emailat cu diametrul de 0,7-1 mm, asezate pe mai multe straturi alternand cu hartie izolatoare peste infasurarea secundara formata din 15.000-20.000 de spire din cupru emailat cu diametrul de 0,07-0,01 bobinata pe miez in mai multe straturi izolate intre ee cu hartie de transformator. Se bobineaza infasurarea primara peste cea secundara pentru ca racirea sa fie mai buna avand in vedere valoarea curentului ce trece prin infasurarea primara


care este de 3-4 A fata de 0,001 A in cea secundara.Capetele infasurarii primare se leaga 1 si 15 fiind puse in legatura cu sursa de curent .

4.2 Functionare .

Bobina de inductie functioneaza pe principiul unui auto transformator , avand rolul de a transforma curentul de joasa tensiune primit de la bateria de acumulatoarein curent de innalta tensiune 25.000-30.000 volti ,capabil sa strapunga spatiul dintre electrozi . Bobina este inchisa inr-o carcasa de ebonita ,iar in interior se gaseste uilei de transformatorpentru racireainfasurarilor . Pentru a preantampinasupraancalzirea infasurarii primare , unelebobine au o rezistenta de circa 1.25 Ω care prin incalzire i-si poate creste valoarea la 3,5 Ω . Cand contactul cu cheie este pus curentul de la baterie trece prin infasurarea primara si astfgel se incheie circuitul primar prin contactele ruptorului la masa . Curentul din infasurareaprimara atinge o valoare cu atat mai mare cu catintervalul de timpdintre douadeschideri succesiveeste mai mare. Cand se deschid contactele ruptorului ,curentul in circuitulprimar scade la 0in infasurarea secundara se induce uncurentde innalta tensiun e capabilsadea scanteieintreelectrozii bujiei.



Capitolul 5

BUJIILE


Bujia este formata dintr-um electrod central , un izolator, carcasa si electrod de masa . Scanteia se produce intre electrodul central si cel de masa pentru ca mai apoi sa aprinda amestecul . Se interzice folosirea unui alt tip de bujie decit cea prescrisa de constructor . Numarul caracteristic al valorii termice indicagradul de rezistenta la solicitare termica a bujiei , cu cit numarul este mai mic cu atat gradul de rezistanta este mai mare. In acest fel bujia poate devia mai bine caldura evitand astfel aprinderile prin incandescenta (detonatiile motorului) care pot fi periculoase . O bujie cu rezistenta mare la solicitari termice are totusi un dezavantaj , si anume faptul ca temperatura de autocuratare este mai ridicata de aceea are tendinta de a ruginii mai rapid mai ales cand motorul nu atinge temperatura defunctionare in timpul deplasarii (pe distante scurte sau in timpul iernii)

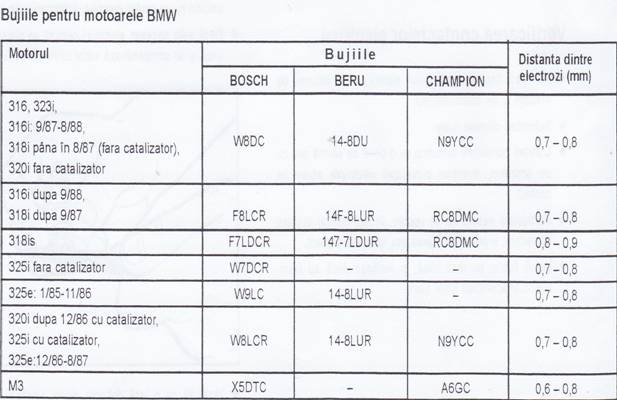

Valoarea termica a bujiei este stabilita de catre fabricantulautomobilului . Exista bujii cu unul sau mai multi electrozii , cu lungimi si diametre diferite . Materialul electrodului central poate fi din : aliaj Cr-Ni , Ni-Cu , Ag

sau platina cu electrod central intarit . Durata de viata a bujiilor are valori diferite fiind influentata in principal de materialul electrozilor .

Aliajul Cr -Ni se caracterizeaza printr-o capacitate de deviere termica foarte ridicata si rezistenta la coroziune , argintul ofera cea mai bunaconductivitate termica dintre toate materialele si electrozii din platina prezintao rezistenta foarte buna la coroziune si ardere . In functie de modelul motoruluise pot intalni doua moduri de etansare intre bujiesi chiulasa . Suprafataplata de etansarepresupune o garnitura inelara care este atasata de corpul bujiei . In cazulsuprafetei de etansare conicenu mai este nevoie de garnitura.



Capitolul 6


DISTRIBUITORUL DE APRINDERE

6.1 DEMONTAREA

Se scoate cablul de masa al bateriei dupa care se indeparteaza capacul de protectie al distribuitorului (1) si pentru aceasta se desfac cu ajutorul unei surubelnite cele doua cleme de prindere (2) si se deconecteaza mufa generatorului de impuls(3). fig(a)

La motoarele cu 6 cilindrii se debranseaza furtunele de vacuum de la capsula de vacuum . Se aduce motorul in pozitia PMS a primului piston , pentru caacest lucru safie posibil se aduce cutia de viteze in pozitianeutra si seva rotimotorul in sensulacelor de ceasornic din surubul central al fuliei arborelui cotit cu o cheie tubulara pana cand semnul de pe bratul rotorului distribuitor se aliniaza cu crestatura de pe margineacarcasei distribuitorului.

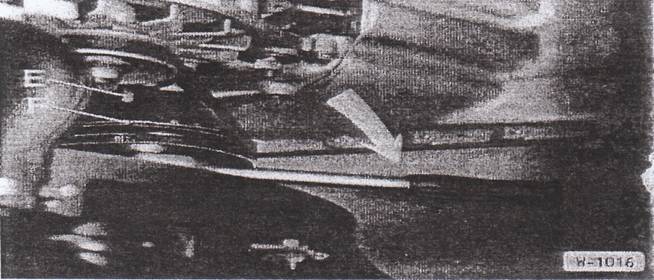

In acelasi timp marcajul E de pe capacul lateral al motoruluitrebuie sa se alinieze cu marcajul F de pe fulia arborelui cotit conform fig (b)

fig a



fig b



Se desface surubul (4) al distribuitorului fig (a).Distribuitorul trebuie scos si rotit usor avand grija la clemele de fixare (2) care nu trebuie sa agate si sa blocheze discul generatorului de impuls . Dupa demontare , surubul de fixare se scoate impreuna cu suportul . Odata ce distribuitorul este este demontat , se interzice rotirea motorului .

6.2 MONTAREA

Inainte de montare trebuie verificat daca motorul se mai afla in pozitiaPMS a primului piston . Este necesara rotirea axului distribuitorului astfel incat marcajele de pecarcasa distribuitorului sibratul rotorului sa se alinieze . Imediatdupa aceasta , rotorul distribuitor seva roti cu 30 de grade in directia contrara sensului de rotatie normal .

La motorul cu 6 cilindrii trebuie rotit axul distribuitorului pentru caangrenajul pompei de uleisa intre in locas . Se verifica alinierea marcajelor si in caz de nealiniere se desface distribuitorul si se monteaza iarasi .

Dupa strangerea suruburilor de fixare , se cupleaza mufa generatorului de impuls si se curatacapacul distribuitorului pe interior . Se asigura capacul cu ajutorul clemelor de prindere . Urmatorul pas este acela de insurubare a bujiilor , conectarea fiselor acestora si bransarea cablului de masa la baterie.


CAPITOLUL 7

Sistemul de aprindere nu necesitao intretinere deosebita , totusi in cadrul

operatiilor de intretinere trebuiescverificate contactele electrice sibujiile.

7.1 VERIFICAREA CAPACULUI DISTRIBUITORULUI

Dupa demontare , severifica daca acesta este uscat pe interior , si se verifica contactele sa nu fie uzate sau carodate , caz in care trebuie curatate cu smirghel . Trebuie verificat contactul central cu carbune pentru oculisareusoara . Se scoate rotorul distribuitorului si severifica daca acesta are fisuri si cuntacte curate , daca este cazul atunci trebuieschimbat. In cazul in care capacul distribuitorului prezinta fisuri atunci trebuie schimbat , apoi se pulverizeazaspray decontact pe partea interioara a capacului.

7.2VERIFICAREA BOBINEI DE INDUCTIE

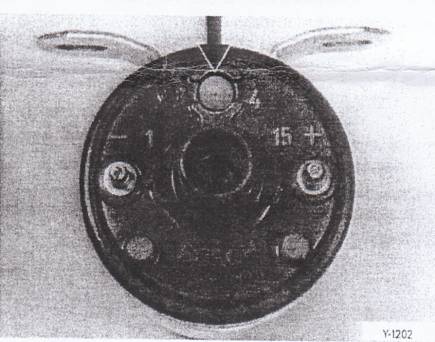

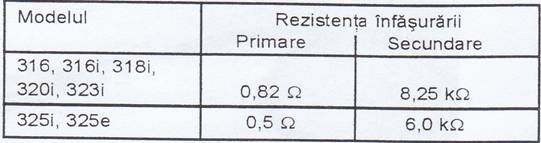

Se debranserazacablul de masade la baterie, se scoate capacul de protectie al bobinei de inductiesi se indeparteaza cablurile de conectare . Se verifica daca bobina are fisuri si dacaaceasta are atunci este necesara inlocuirea. Cu ajutorul unui ohmetru se verifica rezistenta infasurarii primare prin montarea ohmetrului intre bornele 1 si 15 ,iar pentru verificare infasurarii secundare ohmetrul se monteaza la bornele1 si 4 .Valoarea rezistentelor trebuie sa fie conform urmatorului tabel.


Daca dopul corespunzator bornei 4 este iesit in exterior , atunci bobina trebuie inlocuita.

Dupaefectuarea verificarilor bobina se monteza dupa cum urmeaza: se monteaza cablurile conectate la bobina de inductie , se fixeazacapacul de protectie si se branseaza cablul demasa la baterie . La inlocuirea bobinei in cazul in careaceastase defecteaza este necesara folosirea unei bobine de acelasi fel si nu o bobina obisnuita de la un sistem deaprindere comandat prinruptor , pentruca acest lucru arduce la defectareamodulului de

aprindere.


7.3 VERIFICAREA CONTACTELOR ELECTRICE

Se verifica fixarea contactelor electrice ale bobinei de inductie sidistribuitorului .Se schimba clemele rupte si se curata contactele corodate cu o perie de sarma sau cu un smirghel , eventual se pulverizeazaspray de contact . Se verifica fisele daca au fisuri si se inlocuiesc.

7.4 VERIFICAREASI INLOCUIREA BUJIILOR

Bujiile se inlocuiesc la fiecare 20.000 km , cele cu electrod central de platina au o durata de viata mailunga si trebuiesc schimbate atunci cand electrodul central nu mai este vizibil.

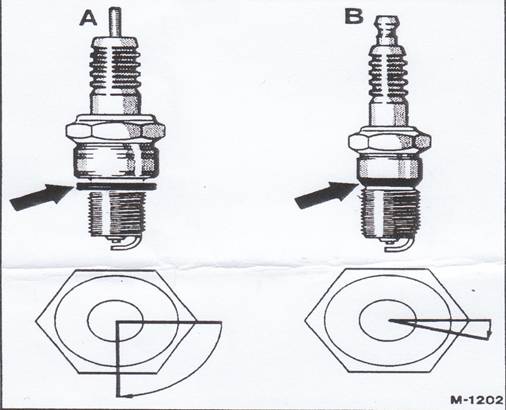

Se scot fisele tuturor bujiilor tragand doar de mufe si nu de cabluri si sesufla cu aer comprimat in niselebujiilor . Dupa ce se desurubeaza bujiile , in functie de culoarea acestora in partea ce sta in camera de ardere se pot trage niste concluzii cu privire la modul de functionare a motorului :

gri=reglaj si functionare corecta a motorului

negru=amestec prea bogat , ardere incompleta

gri-deschis= amestec preasarac

murdara de ulei=bujia respectiva functioneaza defectuos sau segmentii pistonului nu etanseaza

7.5 VERIFICAREA FISELOR DE BUJII

Se debranseaza cablul de masa de la baterie , se demonteaza capacul distribuitorului si se scotfisele de la bujii.

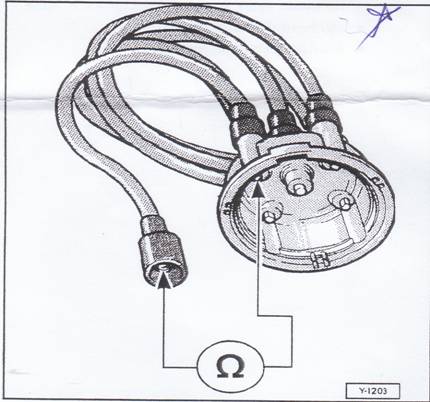

Se verifica rezistenta dintre contacteledin capacul distribuitorului si contactele corespunzatoare din mufele bujiilor .Valoarea nominala este de 6 + sau - 1.2 kΩ. Daca rezistenta este prea mare se curata contactele cablurilor si daca valoarea nu scade atunci se schimba cablurile.

Dupa efectuarea acestor verificarise branseazacablul de masa la baterie.


Normele de Tehnica a Securitatii Muncii

se interzice introducerea in hale si ateliere de reparatii a autovehiculelor nespalate.

imediat dupa oprirea in hala a autovehiculelor se deconecteaza de la borne instalatia electrica a acestora.

se interziceintroducerea in hala a autoturismelor prin mersul innapoi.

intrarea in hala se face numai cu fata iar mersul innapoi va fi dirijat de o alta persoana.

se interzice introducerea in hala a autovehiculelor incarcate cu diverse materiale.

se interzice lucrulcu autovehiculele cu cabina rabatata faraverificarea pozitiei carligului de siguranta contra revenirii cabinei.

la orice rabatare a cabinei se va monta dispozitivulsuplimentar de siguranta .Facexceptie cabinele care se rabateaza prin sisteme hidraulice .

interventia muncitorilor la autovehicol este permisa numai dupa ce au fost asezate stabil pe bancurile de lucru , calate sau prinse in dispozitivul care sa permita rotirea lor usoara , si sa asigure reducerea efortului fizic.

se interzice desfacereacu dalta si ciocanul a piulitelor si prezoanelor.

trecerea peste canalele de revizie se va face numai peste podete special amenajate .

unsoarea consistenta folosita in procesul tehnologic se va pastra in cutii de tabla sau lemn acoperite cu capac.

pornirea motoarelor este interzisa in hala fara aprobarea sefului de munca.

inainte de pornirea motorului severificadaca nu sunt oamenisub vehicol.

se interzice scoaterea din halaa autovehiculelorla care nu s-a efectuatcontrolulsistemelor de siguranta rutiere .

scoaterea autovehiculelor din hala se face numai sub supraveghereamaistrului.




Prevenirea si stingerea incendiilor

se interzicecudesavarsire folosirea aparatelor electrocasnice , in spatiile de lucru ale personalului.Aruncarea la intamplare a resturilor de tigara sau chibrituri .

pe timpul desfasurarii activitatii din ateliere este interzisa inchiderea usilor de acces si evacuare .

la folosirea instalatiilor de fortasi iluminat seva asigura o buna functionare a utilajelor si aparatelor respective prin inlaturarea defectiunilor constatate.

tablourile electrice vor fi prevazute cu carcasa de protectie , iar la tablou se vor folosi numai sigurante conform normelor in vigoare.

se interzice folosirea in stare defecta a instalatiilorelectrice si a consumatorilor de energie precum si acelor uzate sau improvizate . Folosirea legaturilor provizoriiprin introducerea conductorilor electronici fara stecher in priza. Asezarea pe motoare a materialelor combustibile.

corpurile agregatelorpentru sudare si a transformatoarelor , carcasele tablourilor de distributie pentru sudare si piesele sudarii trebuie legate electric la pamant.

punerea la pamant a instalatiilor transportabile de sudura se executa inainte de inceperea lucrului , iar contactul la locul de fixare trebuie realizat.

se interzice lucrul la agregatele care au cablurile sau instalatia electrica deteriorate.

transformatoarele si aparatele de sudura montate in aer liberse vor proteja de actiunea precipitatiilor atmosferice.

se interzice legarea cablurilor electrice , a utilajelor si aparatelor electrice , se vor efectua doar prin capete de lipire sau papuci de legatura.

capetele electrozilor in stare calda se vor pune intr-un vas metalic.


Protectia mediului

Pentru prevenirea si combaterea poluarii mediului inconjurator in localitatile urbane si rurale si in cuprinsul teritoriului din jurul acestora, consiliile populare judetene , municipal , orasenesti si comunale vor lua urmatoarele masuri:

. perfectionareaorganizariisi dirijarii circulatiei , modernizarea mijloacelor de transport si a cailor de circulatie;

. imbunatatirea sistemului de transport si neutralizare a deseurilor si rezidurilor menajere si industriale, amenajarea de spatii pentru recuperarea si valorificarea, si nu distrugerea, acestora;

- Organele de stat care, potrivit legii, efectueaza controlul nivelului de zgomot produs de mijloacele de transport, dispozitive si instalatii de orice fel vor autoriza functionarea acestora numai daca
