PRECIZIA GEOMETRICA A PRODUSULUI FINIT

1.1. NOTIUNI INTRODUCTIVE. ARBORI. ALEZAJE. AJUSTAJE

Precizia-reprezinta gradul de concordanta dintre piesa prelucrata si conditiile tehnice, date prin desenul de executie.

Precizia cuprinde trei aspecte esentiale:

Precizia dimensionala (dimensiunea de gabarit);

Precizia microgeometrica (rugozitate, ondulatie etc.);

Precizia macrogeometrica (abateri de forma si pozitie ale suprafetelor).

Precizia Dimensionala

La formarea oricarui subansamblu intalnim urmatoarele:

Piese de tip arbore

Piese de tip alezaj

Ansamblul de piese format din arbore si alezaj se numeste ajustaj.

Precizia dimensionala a unei piese necesita definirea unor notiuni:

Dimensiunea: o caracteristica geometrica ce defineste forma si marimea unei piese. Se noteaza cu litera mica pentru dimensiunea arborilor si cu litera mare a alezajelor. Dimensiunea inscrisa pe desen se numeste cota.

La definirea unei dimensiuni avem mai multe forme:

Dimensiunea efectiva: este dimensiunea masurata cu ajutorul unui aparat, incluzand si eroarea de masurare;

Dimensiunea nominala: este dimensiunea fata de care este definita o piesa, fara a tine cont de limitele sale;

Dimensiunea limita: reprezinta dimensiunile extreme admise ale unei piese (limita inferioara si cea superioara);

Dimensiunea maxima: este cea mai mare dimensiune admisa a piesei;

Dimensiunea minima: este cea mai mica dimensiune admisa a piesei.

1.2. TOLERANTE si AJUSTAJE

Se defineste ca toleranta diferenta algebrica dintre D_M si D_m ale alezajelor, respectiv d_M si d_m ai arborilor.

T=D_M-D_m=A_S-A_i>0

t= d_M-d_m= a_s- a_i>0

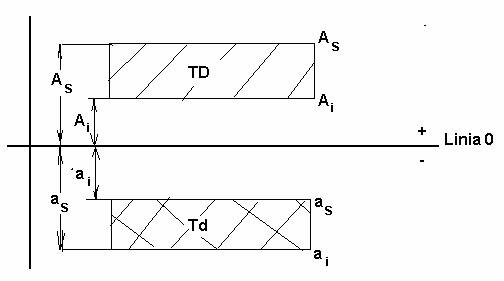

Abaterea - reprezinta diferenta algebrica dintre D_M, D_m, D_e si N.

Alejzaj Arbore

A_e= abatere efectiva

A_s= abatere superioara  A_S=D_M-N sau a_S=d_M-N

A_i= abatere inferioara  A_i=D_m-N sau a_i=d_m-N

D_M= N+A_s                                                                                                    d_M=N+a_s

D_m= N+A_i                                                                                                     d_m=N+a_i

D_e=  N+A_e d_e=N+a_e

Camp de toleranta - reprezinta zona cuprinsa intre dimensiunea maxima si dimensiunea minima in reprezentare grafica.

Se reprezinta grafic printr-un dreptunghi.

Un ajustaj este un ansamblu format din doua piese: arbore si alezaj, care au aceeasi dimensiune nominala.

Din punct de vedere al dimensiunilor diametrelor celor doua piese, exista doua tipuri de alezaje:

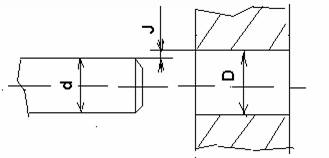

Alezaj cu joc unde d < D, J = D - d > 0

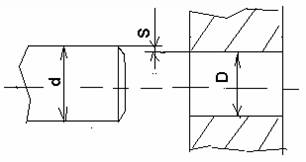

Alezaj cu strangere, unde d > D, S = d - D > 0

Din punct de vedere al pozitiei campului de toleranta Td si T_D, unul in raport cu celalalt, exista trei tipuri de ajustaje:

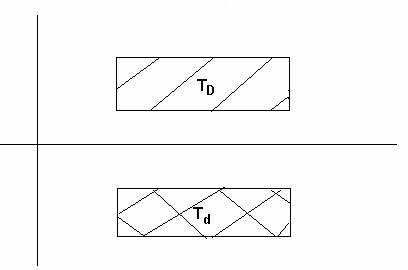

Ajustaj cu joc

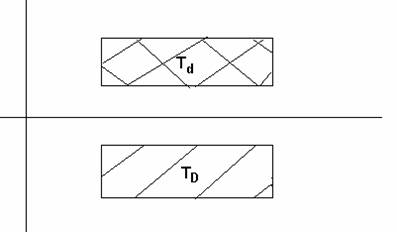

Ajustaj cu strangere

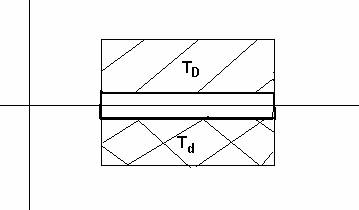

Ajustaj intermediar, sau cu trecere (are fie strangere, fie joc):
