I.       Reglarea masinii pentru o piesa noua


Se parcurg urmatorii pasi:

Se prinde piesa in universal

Se cheama programul piesei

Se monteaza in turela sculele noi

Se editeaza sculele noi

Se executa masurarea sculelor noi montate in turela sau a sculelor la care se schimba placutele uzate cu unele noi




Se face initializarea programului piesei cu stabilirea zeroului de lucru (Z- OFFSET)

Se face simularea programului pentru a verifica daca datele introduse la initializarea programului ( numarul setului de bacuri cu dimensiunile corespunzatoare , utilizarea pinolei si pozitia  acesteia fata de universal, numarul programul piesei .. etc) nu conduc la aparitia unei coliziuni in timpul prelucrarii si implicit a unei alarme.

Se fac compensarile sculelor masurate astfel incat cotele piesei prelucrate cu aceste scule sa rezulte mai mari ( pentru sculele de exterior ) sau mai mici ( pentru sculele de interior ) fata de cotele finale ale piesei

Se apasa tasta <SINGLE BLOCK> din zona B a panoului de operare , pentru a selectiona modul de executie faza cu faza a programului

Se apasa tasta MEMORY din zona B a panoului de operare

Se pune comutatorul de protectie a programului (55) in pozitia LOCK

Se inchide usa masinii

Se alege valoare cea mai mica pentru avansul rapid (pozitionarea rapida) al sculelor (R0) prin apasarea tastei  pana cand se aprinde LED-ul din dreptul R0




Se apasa butonul <START CICLU> (52) din zona C a panoului de operare.


Observatii :

a)   Pe tot parcusul prelucrarii butonul <START CICLU> va fi iluminat. Cand ciclul de prelucrare automat se termina butonul se stinge.

b)   Dupa executarea unei faze avansul sculei se opreste si masina asteapta executia urmatoarei fraze.Pentru executarea urmatoarei fraze se apasa butonul <START CICLU>.

c)    Daca scula urmeaza o traiectorie gresita atunci :

se apasa butonul <OPRIRE AVANS> de culoare rosie aflat langa butonul

<START CICLU> sau se apasa tasta <RESET> din zona B a panoului de operare

Dupa terminarea programului se masoara cotele piesei

Se calculeaza corectiile sculelor prin diferentele dintel cotele masurate si cotele finale ale piesei

Se introduc corectiile calculate corespunzator sculelor desemnate in program pentru realizarea cotelor care necesita corectii.







XII - 1. Editatrea sculelor


Pentru MAZAK QT10

Se apasa tasta meniurilor din marginea stanga

Se apasa tasta meniului [DATE SCULE] → apare ecranul cu datele sculelor


Se pozitioneaza cursorul in dretul sculei care se doreste editata

Se apasa tasta meniului [EDITARE SCULA]→apare ecranul cu ferestra care contine date referitoare la scula


CUTIT DE STRUNJIT

CUTIT DE CANELAT



CUTIT DE FILETAT

BURGHIU

TAROD

SCULA CU SENZOR DE MASURARE


Se pozitioneaza cursorul cu ajutorul mouse-lui sau apasand tasta <TAB> in casuta SHAPE (FORMA)

Poz.

Denumire

Unit. de masura

Descriere


TNo. (SCULA Nr.)


Nr. sculei care este editata


FORMA (SHAPE)


Tipul sculei

a. Se pozitioneaza cursorul in casuta

b. Se apasa tasta corespunzatoare tipului de scula dorit :

GNR – CUTIT DE STRUNJIT

CAN(GRV) – CUTIT DE CANAL

FIL (THR) CUTIT DE FILETAT

GRE(DRL) – BURGHIU

TAR ( TAP) – TAROD

SCS (SPT) - SCULA SPECIALA

SNZ(SNS) – SENZOR DE MASURA

FGR (MDR)– SCULA ROTATIVA DE GAURIT

BAR (BOR) – SCULA DE ALEZAT

MTP(FTR) – SCULA ROTATIVA DE FILETARE

FCF(EML) – FREZA CILINDRO-FRONTALA

FFR(FML) – FREZA FRONTALA

FSP (MSP) – SCULA DEFREZAT SPECIALA

Dupa apasarea tastei cu tipul de scula dorit cursorul se pozitioneaza automat in casuta urmatoare (3) PART



PART

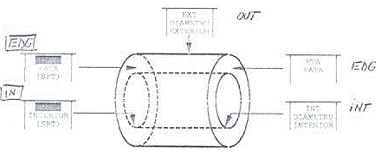

Zona de prelucare pe piesa

a.   Se apasa tasta corespunzatoare zonei de prelucrare



EXT - DIAMETRU EXTERIOR (OUT - OUTER DIAMETER)

INT – DIAMETRU INTERIOR (INT- INNER DIAMETER)

FTA (EDG) – FATA (EDGE)

INTERIOR SPT (INNER BAK) – INTERIOR DIN SPATELE PIESEI

FATA SPT ( INNER BAK) – FATA DIN SPATELE PIESEI

Dupa apasarea tastei cu zona de prelucrare corespunzatoare tipului de scula , cursorul se pozitioneaza automat in casuta urmatoare (4) SENS ASCHIERE (CUT. DIR.)


DIR. ROTATIE

(CUT DIR.)


Sensul de rotatie al universalului corespunzator tipului de scula aleasa si modul de montare al acesteia

a.   Se apasa tasta corespunzatoare directiei de rotatie corespunzatoare sculei

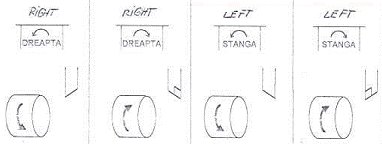

DREAPTA (RIGHT) – PENTRU SCULA PE DREAPTA MONTATA CU FATA PLACUTEI IN JOS

DREAPTA (RIGHT) – PENTRU SCULA PE DREAPTA MONTATA CU FATA PLACUTEI IN SUS

STANGA ( LEFT) - PENTRU SCULA PE STANGA MONTATA CU FATA PLACUTEI IN JOS

STANGA ( LEFT) - PENTRU SCULA PE STANGA MONTATA CU FATA PLACUTEI IN SUS

Dupa apasarea tastei cu sensul de rotatie , cursorul se pozitioneaza automat in casuta urmatoare (5) RAZA VARF

(NOSE –R)


RAZA VARF

(NOSE –R)

[mm]

Raza varfului sculei ( placutei )

a.    Se tasteaza valoarea razei varfului sculei

Exemplu : pt raza placutei de 0,8 mm se tasteaza 0.8

b.    Se apasa tasta <INPUT>

Dupa apasarea tastei <INPUT> , cursorul se pozitioneaza automat in casuta urmatoare (6) UNGHI ASC. (CUT ANGLE)



UNGHI ASC.

(CUT ANGLE)


Unghiul de aschiere ( atac principal) al sculei

a.   Se tasteaza valoarea unghiului de aschiere

Exemple :

- pt. un cutit cu un unghi de 93 se tasteaza 93

- pt. un burghiu cu unghi la varf de 120 se tasteaza 120

b.    Se apasa tasta <INPUT>

Dupa apasarea tastei <INPUT> , cursorul se pozitioneaza automat in casuta urmatoare (7) UNGHI VARF (EDG ANG.)


UNGHI VARF

(EDG ANG.)


Unghiul la varful sculei ( unghiul placutei)

a.   Se tasteaza valoarea unghiului la varful sculei

Exemplu : pt .un unghi de 80 se tasteaza 80

b.    Se apasa tasta <INPUT>

Dupa apasarea tastei <INPUT> , cursorul se pozitioneaza automat in casuta urmatoare (8 UNGHI VARF (EDG ANG.)


HOLDER (SUPORT)


Tipul cozii sculei


UTLIZARE(USAGE)


Tipul de prelucrare la care este utilizata scula :

Degrosare

Finisare

Degrosare+finisare


LATIME(WIDTH)

[mm]

Latimea cozii sculei :

Pentru coada patrata: se introduce latimea cozii cutitului

Pentru coada cilindrica : se introduce diametrul cozii sculei

a.    Se tasteaza valoarea latimii sculei

Exemplu : pt. latime de 25 mm se tasteaza 25

b.    Se apasa tasta <INPUT>


MATERIAL


Materialul sculei

Se apasa pe tasta corespunzatoare materialului sculei


COMMENTARIU (COMMENT)


Comentariu referitor la scula

Exemplu : CUTIT EXTERIOR DEGROSARE


GRUP Nr.

(GROUP No.)


Numar pentru apelarea sculei de schimb atunci cand durata de viata a sculei care lucreaza a expirat


OFS. No.


Numarul de corectie pentru scula de schimb cand acesta incepe sa lucreze


ADANC. CAN.

(GRV. DEPTH)

[mm]

Adancimea maxima care poate fi prelucrat cu cutitul de canal

a.   Se tasteaza valoarea adancimii

Exemplu : pt. adancime de 15 mm se tasteaza 15

b.      Se apasa tasta <INPUT>


LAT-VF.

(TIP WID.)

[mm]

Latimea varfului cutitului de canal (placutei de canal)

a.   Se tasteaza valoarea latimii

Exemplu : pt. latime de 3 mm se tasteaza 3

b.      Se apasa tasta <INPUT>


ACT Ψ

[mm]

Diametrul burghiului

a.   Se tasteaza valoarea diametrului

Exemplu : pt. diametrul de 12 mm se tasteaza 12

b.      Se apasa tasta <INPUT>



TAP TYPE


Tipul filetarii :

Rigida

Cu compensare


REC. FEED.


Viteza piesei la cursa de retragere a tarodului , exprimata ca procent din viteza piesei la cursa de filetare, in cazul filetarii rigide


Pentru MAZAK SQT10M


Se apasa tasta meniurilor din marginea stanga

Se apasa tasta meniului [TOOL DATA] → apare ecranul cu lungimile si compensarile sculelor


TNo.

TOOL SET

WEAR COMP

MAX. WEAR

LIFE

USED

TL EYE COMP.


X

Z

X

Z

X

Z

TIME

NUM.

TIME

NUM

X

Z











































































































































































( )


MSR UNIT

OFF



MSR UNIT

ON


TOOLSET MEASURE




TOOL

OFFSET

TOOL DATA(2)

TOOL DATA(3)


Se pasa tasta meniului [TOOL DATA(2)] → apare ecranul cu datele sculelor


TNo.

SHAPE

R/L

NOSE-R

DEP.ANG.

CUT-ANG.

HLDR

WIDTH

USED

MATL

GROUP No.


GNL

OUT

R






R

CARBIDE







































GNL

INT

R






R

CARBIDE
















































































































( )












Se pozitioneaza cusorul in dreptul sculei care se editeaza cu ajutorul tastelor cursorului

Se completeaza fiecare data a sculei prin alegere sau prin introducere de valori, dupa cum urmeaza:







a.      SHAPE - Tipul sculei si zona de lucru a sculei


GNL

GRV

THR

DRL

TAP


SPT

SNS











MDR

MTP


BOR

EML

FML

MSP




GNL – CUTIT DE STRUNJIT

GRV – CUTIT DE CANAL

THR CUTIT DE FILETAT

DRL – BURGHIU

TAP – TAROD

SPT - SCULA SPECIALA

SNS – SENZOR DE MASURA

MDR– SCULA ROTATIVA DE GAURIT

MTP– SCULA ROTATIVA DE FILETARE

BOR – SCULA DE ALEZAT

EML – FREZA CILINDRO-FRONTALA

FML – FREZA FRONTALA

MSP – SCULA DE FREZAT SPECIALA


Se apasa tasta corespunzatoare tipului de scula→cursorul se pozitioneaza automat in casuta urmatoare pentru stabilirea zonei de lucru a sculei


OUTER DIAMETER

INNER DIAMETER

EDGE


INNER (BAK)

EDGE (BAK)





OUTER DIAMETER - DIAMETRU EXTERIOR

INNER DIAMETER - DIAMETRU INTERIOR

EDGE – FATA

INNER (BAK) – INTERIOR DIN SPATELE PIESEI

EDGE (BAK) – FATA DIN SPATELE PIESEI


Se apasa tasta corespunzatoare zonei de lucru a sculei→cursorul se pozitioneaza automat in casuta urmatoare pentru stabilirea directiei de rotatie a universalului

b.      R/L – sensul de rotatie a universalului pentru tipul de scula ales




RIGHT



RIGHT

LEFT



LEFT







DREAPTA (RIGHT) – PENTRU SCULA PE DREAPTA MONTATA CU FATA PLACUTEI IN JOS

DREAPTA (RIGHT) – PENTRU SCULA PE DREAPTA MONTATA CU FATA PLACUTEI IN SUS

STANGA ( LEFT) - PENTRU SCULA PE STANGA MONTATA CU FATA PLACUTEI IN JOS

STANGA ( LEFT) - PENTRU SCULA PE STANGA MONTATA CU FATA PLACUTEI IN SUS


Se apasa tasta corespunzatoare sensului derotatie a universalului→cursorul se pozitioneaza automat in casuta urmatoare pentru stabilirea razei la varful sculei


c.      NOSE –R  – raza la varful sculei

Se tasteaza valoarea razei varfului sculei

Exemplu : pt raza placutei de 0,8 mm se tasteaza 0.8

Se apasa tasta <INPUT>

Dupa apasarea tastei <INPUT> , cursorul se pozitioneaza automat in casuta urmatoare pentru stabilirea unghiului de atac al sculei






d.      CUT ANG. – unghiul de atac al sculei

Se tasteaza valoarea unghiului de aschiere

Exemple :

pt. un cutit cu un unghi de 93 se tasteaza 93

pt. un burghiu cu unghi la varf de 120 se tasteaza 120

Se apasa tasta <INPUT>

Dupa apasarea tastei <INPUT> , cursorul se pozitioneaza automat in casuta urmatoare pentru stabilirea tipului cozii sculei



e.      HLDR – Tipul cozii sculei

f.       WIDTH - Latimea cozii sculei

Pentru coada patrata: se introduce latimea cozii cutitului

Pentru coada cilindrica : se introduce diametrul cozii sculei

Se tasteaza valoarea latimii sculei

Exemplu : pt. latime de 25 mm se tasteaza 25

Se apasa tasta <INPUT>

Dupa apasarea tastei <INPUT> , cursorul se pozitioneaza automat in casuta urmatoare pentru stabilirea tipului de prelucrare la care este utilizata scula


g.      USED – tipul de prelucare la care utilizata scula

Sunt 2 tipuri de prelucari :

R - Degrosare

F – Finisare


h.      MATL – materialul sculei

Se apasa pe tasta meniului corespunzatoare materialului sculei
































XII - 2. Masurarea sculelor


Masurara sculelor se excuta pentru :

Sculele noi montate in turela, in vederea folosirii lor in programul pentru care se executa reglajul masinii

Sculele existente in turela la care au fost schimbate placutele uzate cu unele noi sau carora li s-a schimbat pozitia in locasul turelei ( ex. : marirea lungimii in consola a unui cutit de interior , cu care doreste pelucarea unei lungimi mai mari )


Exista 2 metode de masurare a sculelor :

A.     Masurarea manuala cu piesa etalon cu ajutorul functiei INVATA (TEACH)

B.     Masurarea automata cu dispozitivului de masura (TOOL EYE)


Masurarea manuala cu piesa etalon cu ajutorul functiei INVATA (TEACH)


Se selecteaza scula dorita

Se aduce scula in pozitia de masurare

Se apasa prima tasta meniului din marginea stanga

Se apasa tasta meniului [DATE SCULE] (TOOL DATA)→ apare ecranul cu datele sculelor

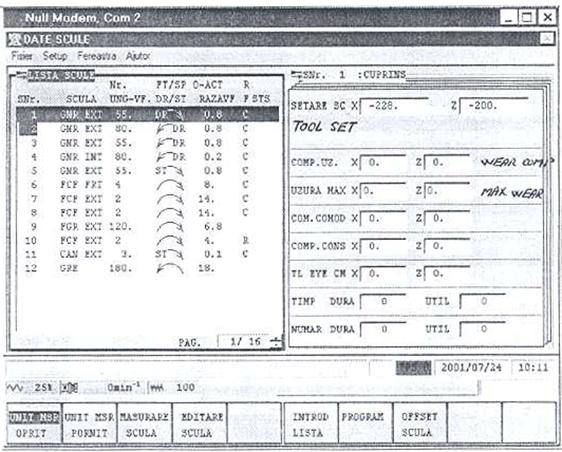

Ecran DATE SCULE pt. MAZAK QT10 (strung mic)










Ecran TOOL DATA pt. MAZAK SQT10m (strung mare)








TNo.

TOOL SET

WEAR COMP

MAX. WEAR

LIFE

USED

TL EYE COMP.


X

Z

X

Z

X

Z

TIME

NUM.

TIME

NUM

X

Z











































































































































































( 0.2 )


MSR UNIT

OFF



MSR UNIT

ON


TOOLSET MEASURE




TOOL

OFFSET

TOOL DATA(2)

TOOL DATA(3)


Pentru strung MAZAK QT 10 : Se apasa tasta <TAB>   din zona B a panoului de operare sau se pozitioneaza cursorul cu ajutorul mouse-lui in partea dreapta a ecranului unde este scris SETARE SCULE (TOOLSET) , in casuta corespunzatoare axei X

Pentru strung MAZAK SQT10M : se pozitioneaza cursorul cu ajutorul tastelor cursorului pe linia corespuzatoare sculei si pe coloana axei X din dreptul etichetei TOOLSET

Se aduce varful sculei in contact cu o suprafata exterioara a piesei etalon, care are un diametru cunoscut


Se apasa tasta meniului INVATA (TEACH) → valoarea diametrului va fi introdusa automat in casuta axei X, iar cursorul se pozitioneaza in casuta axei Z

Se aduce varful sculei in contact cu suprafata frontala a piesei


Se apasa tasta meniului INVATA (TEACH) → valoarea lungimii va fi introdusa automat in casuta axei Z


Masurarea automata cu dispozitivului de masura (TOOL EYE)


Se apasa prima tasta meniului din marginea stanga

Se apasa tasta meniului [DATE SCULE] (TOOL DATA) → apare ecranul cu datele sculelor

Ecran DATE SCULE pt. MAZAK QT10 (strung mic)


Ecran TOOL DATA pt. MAZAK SQT10m (strung mare)


TNo.

TOOL SET

WEAR COMP

MAX. WEAR

LIFE

USED

TL EYE COMP.


X

Z

X

Z

X

Z

TIME

NUM.

TIME

NUM

X

Z













































































































































































( )


MSR UNIT

OFF



MSR UNIT

ON


TOOLSET MEASURE




TOOL

OFFSET

TOOL DATA(2)

TOOL DATA(3)

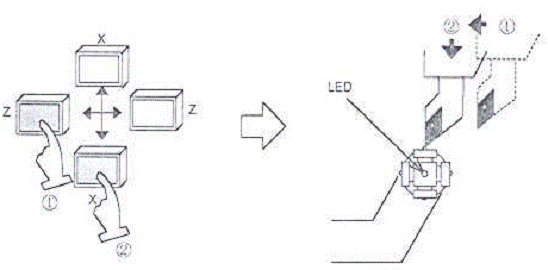

Se pasa tasta meniului UNIT MSR PORNIT (UNIT MSR ON) → coboara bratul pe care se afla dipozitivul de masurare cu aer ( in toata perioada in care bratul este coborat se va auzi zgomotul aerului utilizat pentru masurare )


Atentie   !!!!!!

a)     Turela trebuie sa se afle in afara zonei de actiune a bratului aparatului de masura

b)     Daca piesa prinsa in universal are lungimea prea mare, acesta trebuie indepartata


Se selecteaza scula care se doreste masurata prin indexare turelei.

Se aduce varful sculei in apropierea senzorului aparatului de masura prin avansul pulsatoriu al sculei pe axele X si Z cu ajutorul manerului rotativ

Se apasa tasta meniului [MASURARE SCULA] (TOOLSET MEASURE) → linia corespunzatoare sculei ce urmeaza a fi masurata aflata in partea stanga a ecranului este colorata automat, si masina va selecta automat avansul cel mai mic de deplasare manuala a sculei ( se aprinde ledul tastei avansului cel mai mic)



Se aduce varful sculei in contact cu senzorul de masura corespunzator axei X sau Z prin apasarea butonul ( zona C) corespunzator axei pe care se face masurarea.

In momentul in care senzorul face masurarea aparatul de masura emite un semnal sonor (beep), iar valoarea masurata este inrodusa automat in casuta corespunzatoare axei X sau Z





Se indeparteaza usor varful sculei de senzorul de masura

Se repeta pasii 6 si 7 pentru cealalta axa

Se apasa tasta meniului [UNIT MSR OPRIT] (UNIT MSR OFF) → se bratul pe care se afla dipozitivul de masurare si se opreste aerul folosit la masurarea sculelor.


XII - 3. Initializarea programului piesei (SET UP)


A.       Pentru strung MAZAK QT10

Se apasa prima tasta meniului din marginea stanga

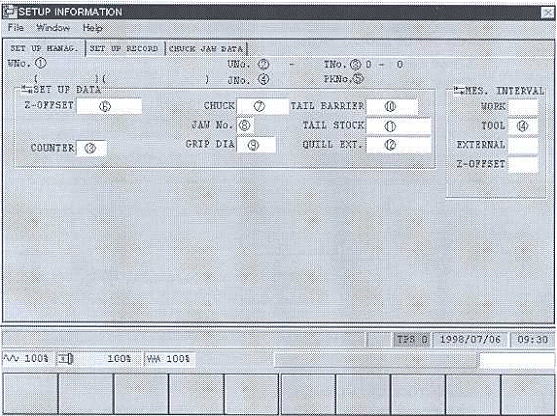

Se apasa tasta meniului [INFORMATII SETARE] (SET UP) → apare ecranul cu datele de intializare a programului


Poz.

Denumire

Unit de masura

Descriere


WNo. (PROG. No.)


Nr. programului pt. care se face initializarea


UNo.


Nr. operatiei si secventei din program


TNo.


Nr. sculei de referinta


JNo.


Nr. setului de bacuri utilizat pentru program si inregistrat in baza de date a bacurilor din memoria masinii


Z-OFFSET

mm

Distanta pe axa Z a punctului “zero de lucru” fata de punctul de referinta la masinii


CHUCK (UNIVERSAL)


Bariera pentru universalul hidraulic


Jaw No. (Nr.BAC)


Nr. setului de bacuri utilizat pentru program si inregistrat in baza de date a bacurilor din memoria masinii


GRIP DIA. (DIAM. PRD.)

mm

Diametrul de prindere al piesei


TAIL BARRIER

(BARIERA PIN.)


Bariera pentru pinola mobila


TAIL STOCK

(PAPUSA MOB.)


Utilizarea papusii mobile

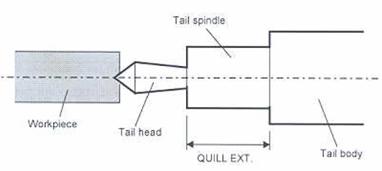

QUILL EXT.

(DIST. LA PIN.)

mm

Distanta pe axa Z dintre “zeroul de lucru” si varful pinolei


COUNTER (CONTOR)


Nr. de piese ce vor fi prelucrate


MES. INTERVAL

(INTERVAL MAS.)

WORK (PIESA)


Timpul de executie de masurare a piesei, a sculelor si de executie a “zeroului de lucru”

TOOL (SCULA)

EXTERNAL (EXTERIOR)

Z-OFFSET


Ordinea de stabilire a datelor :


Poz.

Denumire

Descriere


WNo. (PROG. No.)

a.     Se apasa tastameniului [WORKNo.](PROGRAM NR.)

b.     Se tasteaza nr. programului

Exemplu pt. prog. nr. 20 se tasteaza “20”

c.     Se apasa tasta <INPUT>


UNo.

Nr. fazei si secventei sunt introduse automat de catre masina


TNo.

Nr. sculei este introdusa automat de catre masina


JNo.

Nr. setului de bacuri se modifica odata cu modificarea casutei 8


Z-OFFSET

a.   Se selecteza scula de referinta ( scula care prelucraza frontalul piesei ) prin indexarea turelei

b.   Se aduce varful sculei in contact cu frontalul piesei neprelucrate prin deplasarea turelei cu ajutorul manerului rotativ gradat pe axele X si Z.

c.    Se apasa tasta meniului [INVATA] (TEACH) → se introduce automat valoarea masurata pentru zeroul de lucru, adica originea programului fata de punctul de referinta la masinii


CHUCK

(UNIVERSAL)

a.   Se pozitioneaza cursorul in dreptul casutei CHUCK

b.   Se apasa una din tastele moi [VALID] sau [INVALID]

[VALID] – se va folosi bariera pentru universal

[INVALID] – nu se va folosi bariera pentru universal

c.    Dupa apasarea unei din tastele VALD sa IINVALID cursorul se muta in casuta urmatoare (8) JAW No.


JAW No. (Nr.BAC)

Se introduce pozitia setului de bacuri din lista cu seturile de bacuri inregistrate in memoria masinii, si care va fi folosit pentru prinderea piesei.

Daca nu se cunoaste pozitia setului de bacuri , atunci:

Se tasta meniului [CHUCK JAW DATA] (DATE BACURI) se afiseaza lista cu seturile de bacuri inregistrate in memoria masinii

Se identifica pozitia bacurilor dorite

Se revine la ecranul cu informatiile de initializare

Se introduce nr. pozitiei din lista corespunzatoare setului de bacuri dorit

Se apasa tasta <INPUT>

Dupa introducerea pozitiei setului de bacuri cursorul se muta automat in casuta urmatoare (9) GRIP. DIA.


GRIP. DIA.

(DIAM. PRD.)

a.   Se introduce diametrul de prindere al piesei

b.   Se apasa tasta <INPUT>


TAIL BARRIER

(BARIERA PIN.)

a.   Se pozitioneaza cursorul in dreptul casutei TAIL BARRIER

b.   Se apasa una din tastele moi [VALID] sau [INVALID]

[VALID] – se va folosi bariera pentru pinola

[INVALID] – nu se va folosi bariera pentru pinola

Dupa apasarea unei din tastele VALD sa IINVALID cursorul se muta in casuta urmatoare (11) TAIL STOCK


TAIL STOCK

(PAPUSA  MOB.)

Se apasa una din tastele moi [UTILIZAT] sau [NEUTILIZAT]

[UTILIZAT] – se va folosi pinola in prelucrarea piesei

[NEUTILIZAT] – nu se va folosi pinola in prelucrarea piesei

Dupa ce  se apasa una tastele UTILIZAT sau NEUTILIZAT cursorul se muta in casuta urmatoare (12) QUILL EXT.


QUILL EXT.

(DIST. LA PIN.)

- Daca in casuta anterioara (11) a fost introdus UTILIZAT , in aceasta casuta se tasteaza cursa de iesire si retragere a virfului pinolei si se apasa tasta <INPUT> .

- Daca in casuta anterioara (11) a fost introdus NEUTILIZAT , in aceasta casuta se tasteaza distanta dintre “zeroul de lucru” si virful pinolei , apoi se apasa tasta <INPUT>


COUNTER

(CONTOR)

a.   Se pozitioneaza cursorul in dreptul casutei COUNTER (CONTOR)

b.   Se tasteaza nr. piselor ce vor fi prelucrate

c.    Se apasa tasta <INPUT>





B.     Pentru strung MAZAK SQT10M


Se apasa prima tasta meniului din marginea stanga

Se apasa tasta meniului [INFORMATII SETARE] (SET UP) → apare ecranul cu datele de intializare a programului


Ecran SET UP pt. MAZAK SQT10M (strung mare)


WNo.








X


Z-OFFSET


COUNTER


<MES. INTERVAL>

Z


C-OFFSET




WORK


C




TAIL BARRIER


TOOL




CHUCK


TAILSTOCK


EXTERNAL




JAW No.


QUIL EXT.


Z-OFFSET




GRIP. DIA.


REF TO T/S


C-OFFSET










M1

FLANSA HTS

M62


M2

FLANSA

M69


M5

PINION CONDUS P1.

M70


M12

PINION CONDUCATOR

M86


M15


M94


M23


M100


M27


M105


M45


M106


M48


M235


M51


M346


M55


M402



( )

WORK No.

MACHINE POSITION

OFFSET EDIT

MEASURE Z-OFFSET

TEACH

INCREMENT INPUT





Se introduce nr. programului pt. care se face initializarea astfel :

a.      Se apasa tastameniului [WORKNo.]

b.      Se tasteaza nr. programului

Exemplu: pt. prog. nr. 5 se tasteaza 5

c.      Se apasa tasta <INPUT>

Se pozitioneaza cursorul cu ajutorul tastelor cursorului in dreptul fiecarei date care trebuie stabilita


Poz.

Denumire

Descriere


Z-OFFSET

a.   Se selecteza scula de referinta ( scula care prelucraza frontalul piesei ) prin indexarea turelei

b.   Se aduce varful sculei in contact cu frontalul piesei neprelucrate prin deplasarea turelei cu ajutorul manerului rotativ gradat pe axele X si Z.

c.    Se apasa tasta meniului [TEACH] → se introduce automat valoarea masurata pentru zeroul de lucru, adica originea programului fata de punctul de referinta la masinii

d.   Se modifica valoarea Z-OFFSET cu valoarea adaosului de prelcurare a frontalului piesei astfel :

Se tasteaza valoarea adaosului

Se apasa tasta meniului [INCREMENT INPUT]


C-OFFSET

a.    Se stabileste pozitia  universalul pana in pozitia unghiulara dorita

b.    Se pozitioneaza cursorul in dreptul C-OFFSET

c.     Se apasa tasta meniului [TEACH] → se introduce automat valoarea masurata pentru zeroul de lucru unghiular

Observatie : Valoarea C-OFFSET se stabileste doar pentru programele in care se realizeaza operatii de frezare sau operatii de gaurire cu ajutorul sculelor montate in posturile de frezare



CHUCK

(UNIVERSAL)

a.   Se pozitioneaza cursorul in dreptul CHUCK

b.   Se tasteaza 0 sau 1

0 – nu se foloseste bariera pentru universal

– se foloseste bariera pentru universal

c.    Se apasa tasta <INPUT>


JAW No. (Nr.BAC)

Se introduce pozitia setului de bacuri din lista cu seturile de bacuri inregistrate in memoria masinii, si care va fi folosit pentru prinderea piesei.

Daca nu se cunoaste pozitia setului de bacuri , atunci:

Se apasa tasta meniului [CHUCK JAW DATA] se afiseaza lista cu seturile de bacuri inregistrate in memoria masinii

Se identifica pozitia bacurilor dorite

Se revine la ecranul cu informatiile de initializare prin apasarea tastei [SET UP]

Se introduce nr. pozitiei din lista corespunzatoare setului de bacuri dorit

Se apasa tasta <INPUT>



GRIP. DIA.

(DIAM. PRD.)

a.      Se tasteaza diametrul de prindere al piesei

b.      Se apasa tasta <INPUT>


TAIL BARRIER

(BARIERA PIN.)

a.   Se pozitioneaza cursorul in dreptul casutei TAIL BARRIER

b.   Se tasteaza 0 sau 1

– nu se foloseste bariera pentru pinola

– se foloseste bariera pentru pinola

c. Se apasa tasta <INPUT>


TAIL STOCK

(PAPUSA  MOB.)

a.   Se pozitioneaza cursorul in dreptul TAIL STOCK

b.   Se tasteaza 0 sau 1

0 – se foloseste papusa mobila

1 – nu se foloseste papusa mobila

c. Se apasa tasta <INPUT>


QUILL EXT.

(CURSA IESIRE SI RETRAGERE VARF PINOLA )

- Daca in deptul TAILSTOCK a fost introdusa valoarea 1 , in dreptul

QUILL EXT. este introdus caracterul ♦ si cusorul de pozitioneaza automat in dreptul REF TO T/S

- Daca in deptul TAILSTOCK a fost introdusa valoarea 0 , in dreptul

QUILL EXT. se introduce valoare curesei de iesire si retragere a varfului pinolei

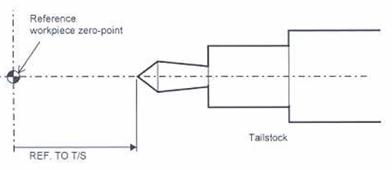

REF TO T/S

(DIST. LA PIN.)

a.    Se pozitioneaza cursorul in dreptul casutei REF TO T/S

b.   Se tasteaza distanta dintre “zeroul de lucru” si varful pinolei

c.      Se apasa tasta <INPUT>


COUNTER

(CONTOR)

a.    Se pozitioneaza cursorul in dreptul casutei COUNTER (CONTOR)

b.    Se tasteaza nr. pieselor ce vor fi prelucrate

c.     Se apasa tasta <INPUT>


XII - 4. Compensarea sculelor


Se apasa prima tasta meniului din marginea stanga

Se pasa tasta meniului [DATE SCULE] (TOOL DATA) → apare ecranul cu datele sculelor


Ecran DATE SCULE pt. MAZAK QT10 (strung mic)


Ecran TOOL DATA pt. MAZAK SQT10M (strung mare)









TNo.

TOOL SET

WEAR COMP

MAX. WEAR

LIFE

USED

TL EYE COMP.


X

Z

X

Z

X

Z

TIME

NUM.

TIME

NUM

X

Z











































































































































































( 0.2 )


MSR UNIT

OFF



MSR UNIT

ON


TOOLSET MEASURE




TOOL

OFFSET

TOOL DATA(2)

TOOL DATA(3)







Numai pentru strung MAZAK QT 10 : - Se pozitioneaza cursorul in partea stanga a ecranului in zona listei sculelor , cu ajutorul mouse-lui sau a tastelor cu sageti ale cursorului

Se pozitioneaza cursorul in dreptul sculei dorite cu ajutorul tastelor cursorului

Pentru strung MAZAK QT 10 : Se pasa tasta <TAB> din zona B a panoului de operare sau se pozitioneaza cursorul cu ajutorul mouse-lui in dreptul casutei COMP.UZ. corespunzatoare axei dorite

Pentru strung MAZAK SQT10M : se pozitioneaza cursorul in dreptul etichetei WEAR COMP si pe coloana axei X sau Z pe care se doreste efectuarea compensarii

Se tasteaza valoarea compensarii cu ajutorul tastelor numerice din zona B a panoului de operare

Exemple : - pentru o compensare de 0,2 mm se tasteaza: 0.2

pentru o compensare de -0,2 mm se tasteaza: - 0.2

Se pasa tasta <INPUT> din zona B a panoului de operare

Se repeta pasi 5 - 7 pentru introducerea compensari pentru cealalta axa


II.     Lucrul cu programe si alte ecrane


XIII - 1. Vizualizarea listei cu programe


Se apasa tasta meniului [PROGAM]

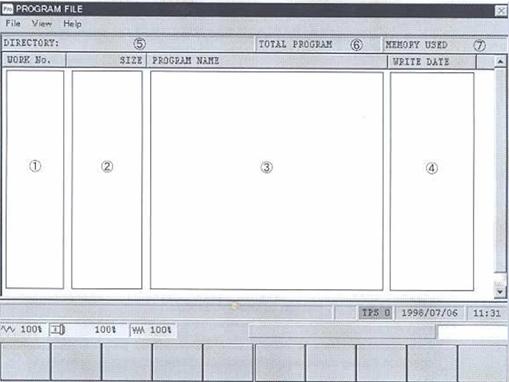

Se apasa tasta meniului [LISTA PROGRAME] ( PROGRAM FILE )→ apare ecranul cu lista programelor


Poz.

Denumire

Unit. de masura

Descriere


WNo.


Numarul programului


SIZE


Marimea programului din memoria masinii


PRGORAM NAME


Denumirea programului


WRITE DATE


Data crearii programului



Pentru identificarea numarului unui program pentru o anumita piesa se vizualizeaza lista utilizand tastele sus si jos cursorului sau tastele paginii

Pentru a vizualiza forma piesei ppelucrate cu un program din lista se pozitioneaza cursorul in dreptul programului si se apasa tasta [FORMA PIESA] ( PART SHAPE )




XIII - 2. Chemarea unui program


Se apasa tasta meniului [PROGAM]

Se apasa tasta meniului [PROGRAM Nr] (WORK No.)

Se tasteaza nr. programului dorit

Exemplu : pentru chemarea programului nr. 23 se tasteaza: 23

Se apasa tasta <INPUT>



XIII - 3. Modificarea unui program


Se pune comutatorul cu cheie PROGRAM in pozitia ENABLE ( pozitia din dreapta)

Se apasa tasta meniului [PROGRAM] pentru a reveni in ecranul in care este afisat programul

Se apasa a 2 –a oara tasta meniului [PROGRAM] pentru a putea modifica programul

Dupa efectuarea modificarilor :

se apasa tasta meniului din marginea stanga

se apasa tasta meniului [PROGRAM]

Se pune comutatorul cu cheie PROGRAM in pozitia LOCK ( pozitia din stanga )


XIII -4. Simularea unui program


Pentru strung MAZAK QT10 se parcurg urmatorii pasi :

Se apasa tasta meniului din marginea stanga

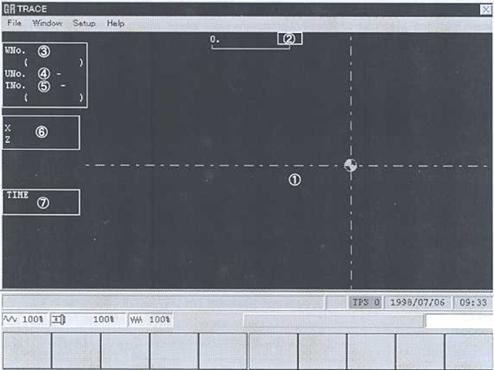

Se apasa tasta meniului [TRASEU SCULA]→ apare ecranul simularii



Poz.

Denumire

Unit. de masura

Descriere


WNo.


Numarul programului


Uno.


Operatia si faza operatiiei din cadrul programului


X, Z

mm

Pozitia actualizata a sculei pe axele X si Z


Scara


Scara de reprezentare

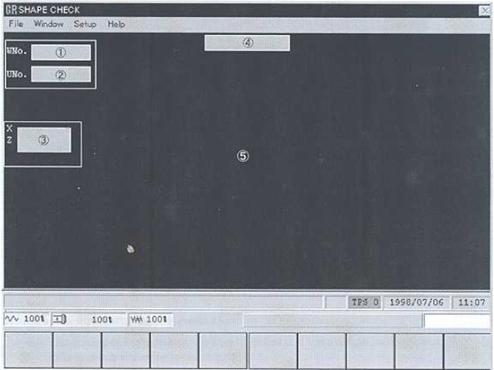

Se apasa tasta meniului [FORMA PIESA]

Se apasa tasta meniului [VERIF. CONTINUA] pentru simularea continua a prelucrarii sau se pasa repetat tasta [VERIF. SECV.] pentru simularea pas cu pas a prelucarii pana cand simularea este completa.

Observatii :

Pentru stergerea traseului sculei se apasa tasta [STERGE TRAS.SC.]

Pentru stergerea formei piesei se apsa tasta [STERGE FORMA]

Varful sculei este reprezenta de varfulunei sageti orientat in jos


Pentru strung MAZAK SQT10M se parcurg urmatorii pasi :

Se apasa tasta meniului [PROGRAM]

Se apasa tasta meniului [TOOL PATH]→ apare ecranul simularii











CHECK CONTINUE

CHECK

STEP

PART SHAPE

SHAPE ERASE

DISPLAY MODE

SCALE CHANGE

TOOLPATH ERASE

PROGRAM

LAYOUT


Se apasa tasta meniului [PART SHAPE] (FORMA PIESA)

Se apasa tasta meniului [CHECK CONTINUE] (VERIF. CONTINUA) pentru simularea continua a prelucrarii sau se pasa repetat tasta [CHECK STEP](VERIF. SECV.) pentru simularea pas cu pas a prelucarii pana cand simularea este completa.

Observatii :

Pentru stergerea traseului sculei se apasa tasta [TOOLPATH ERASE] (STERGE TRASEU SCULA)

Pentru stergerea formei piesei se apsa tasta [SHAPE ERASE] (STERGE FORMA)



XIII - 5. Vizualizarea traseului sculelor in timpul prelucarii


A.     Pentru strung MAZAK QT10:

Se apasa tasta meniului [POZITIE] →apare ecranul cu ecranul cu pozitia sculei

Se apasa tasta meniului [TRASEU] →apare ecranul cu ecranul cu traseul sculelor



Poz.

Denumire

Unit. de masura

Descriere


Figura


Zona in care sunt figurate bacuile, semifabricatul, piesa finite, sculele, si zeroul de lucru




Scara de reprezentare


WNo.


Numarul programului


Uno.


Operatia si faza operatiiei din cadrul programului


TNo.


Numarul sculei


X, Z

mm

Pozitia actualizata a sculei pe axele X si Z


TIME

h:m:s

Durata de prelucrare



Se apasa tasta meniului [ . . . . .] → pe ecran este desenat semifabricatul

Se apasa tasta meniului [FORMA PIESA] → pe ecran este desenata piesa finala

Se apasa butonul <START CICLU> → in timpul prelucrarii este figurata scula si traseul acesteia

Observatie :

Semnificatiile datelor din ecran sunt aceeleasi ca la strungul MAZAK QT10 (strungul mic)


B.   Pentru strung MAZAK SQT10M :


Se apasa tasta meniului [POSITION] →apare ecranul cu ecranul cu pozitia sculei

Se apasa de 2 ori tasta meniului din marginea stanga

Se apasa tasat meniului [GRAPHIC] →apare ecranul cu ecranul cu traseul sculelor

Se apasa tasta meniului [WORKPIECE FIGURE]→ pe ecran este desenat semifabricatul

Se apasa tasta meniului [PART SHAPE] → pe ecran este desenata piesa finala



XIII - 6. Vizualizarea ordinii operatiilor


A.   Pentru strung MAZAK QT10:

Se apasa tasta meniului [ORDINEA OPERAT.] → apare ecranul cu ordinea operatiilor



Poz.

Denumire

Unit. de masura

Descriere




Tipul prelucrarii :

R- degrogare

F- finisare


Uno.


Nr. operatiei di cadrul programului


UNIT


Denumirea operatiei


TNo.


Numarul sculei

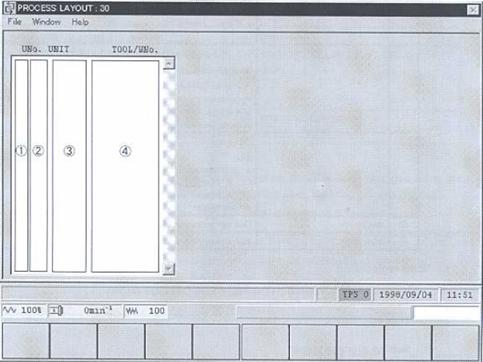

B.   Pentru strung MAZAK SQT10M :

Se apasa tasta meniului [LAYOUT] → apare ecranul cu ordinea operatiilor

Observatie :

Semnificatiile datelor din ecran sunt aceeleasi ca la strungul MAZAK QT10 (strungul mic)

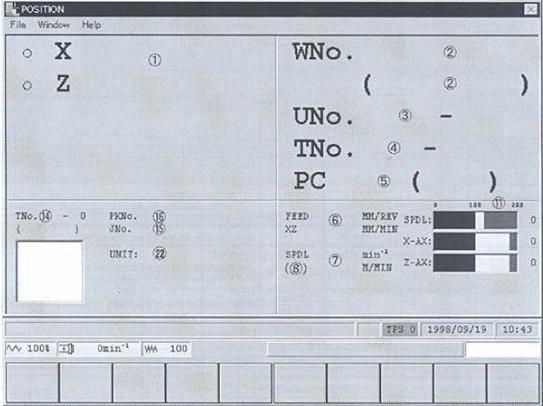

XIII -7. Ecranul cu pozitia sculelor





Poz.

Denumire

Unit. de masura

Descriere


Pozitie curenta

X

Z

[mm]

Pozitia curenta a varfului sculei in coordonatele sistemului de axe al piesei


Wno.


Numarul programului curent


Uno.


Operatia si faza operatiiei din cadrul programului


TNo.


Numarul sculei curente aflate in pozitie de lucru


PC


Numarul de piese prelucrate cu programul curent


FEED (AVANS)

mm/rot

Avasul sculei

mm/min


SPDL.(UNIV.)

rot/min

Turatia piesei

m/min

Viteza de aschiere corespunzatoare turatiei piesei




Treapta de viteza a universalului









Contact |- ia legatura cu noi -|
Adauga document |- pune-ti documente online -|
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -|
Copyright © |- 2022 - Toate drepturile rezervate -|

Tehnica mecanica



Auto

Lucrari pe aceeasi tema


Determinarea conductivitatii hidraulice in laborator - aparatura necesara
Actuatori
Incluziune de zgura - defecte de structura
Ciclul de functionare al motorului cu ardere interna
Proiect - debitarea cu avans lent a unei piese
Masurarea si controlul suprafetelor
CTIS – Test functii pneumatice
Tehnician mecanic pentru intretinere si reparatii - liceul tehnologic
Incercari mecanice. Incercarea la tractiune monoaxiala
Asamblari prin lipire



Ramai informat
Informatia de care ai nevoie
Acces nelimitat la mii de documente, referate, lucrari. Online e mai simplu.

Contribuie si tu!
Adauga online proiectul sau referatul tau.
