Caracteristici radar raytheon r11x



Caracteristici radar raytheon r11x


CARACTERISTICI RADAR RAYTHEON R11X

GENERALE:

Distanta de descoperire maxima – 24 Mm;

Distanta minima de descoperire – mai mare de 35m pe scala 0.25 Mm;

Scalele de distanta

Scala / Mm

0.125

0.25



0.5

0.75

1.5

3

6

12

24

Distanta intre cercuri

0.0625

0.125

0.25

0.25

0.25

0.5

1

2

4

Nr. cercurilor

2

2

2

3

6

6

6

6

6



Selectia tintei in distanta – mai mare de 30m;

Selectia tintei in relevment – mai buna de ± 1grad

Display cu tub catodic - de 7 inch (diametru efectiv =104mm);

Conditii de lucru

- ale blocului emitator – temperatura= de la -150C la +500C ( la tensiuni nominale de alimentare)

- umiditate = pana la 95% la temperatura de 350C;

- ale blocului indicator – temperatura= de la -100C la +500C

- umiditate = pana la 95% la temperatura de 350C

Tensiunea de alimentare necesara - 11 ~ 42 V cc.;

Puterea consumata – 50W


CARACTERISTICI ALE EMITATORULUI ( R11X)


Dimensiuni - inaltimea =323 mm, raza de rotire a antenei 780mm;

Greutate – aproximativ 10kg.;

Polarizarea undei – Orizontala;

Caracteristicile nominale de directivitate ale antenei – orizontala = 3,30; verticala = 250;

Atenuarea lobilor laterali ai antenei = -23dB sau mai mica;

Viteza de rotatie a antenei = aproximativ 24 rot/min;

Viteza vantului = 35m/s;

Frecventa emitatorului = 9445±30 MHz;

Puterea in impuls = 1,5 kW;

Tubul emitator = tip magnetron, model RMC-1;

Durata impulsului / frecventa = 0,08μs/2250 Hz pe scalele 0.125; 0.25; 0.5; 0.75; 1.5 Mm

= 0,7 μs/750 Hz pe scalele 3; 6; 12; 24 Mm.;

Amplificatorul de inalta frecventa = frecventa de baza 60MHz cu latimile de banda de 10MHz/3MH

Zgomotul parazit = mai mic de 6 dB


CARACTERISTICILE INDICATORULUI


Dimensiuni – latime 268mm

- Lungime 335mm

- Inaltime 228,5mm;

Greutate = 5 kg;

Scale de distanta – 0.125; 0.25; 0.5; 0.75; 1.5; 3; 6; 12; 24;Mm
Distanta intre cercurile de distanta – 0.0625;0.125; 0.25; 0.25; 0.25; 0.5; 1; 2; 4;Mm

Rezolutia monitorului = 610X496;

Sistem de sincronizare a relevmentului;

Acordul indicatorului (Tuning) = manual;

Scala gradata pentru relevment = 3600 gradata la intervale de 50;

Indicarea Liniei prova = electric;

Mufe de conectare – cu emitatorul – 16 conectori

de alimentare – 3 conectori

sistem Loran – conector BNC

senzor magnetic – BNC conector

alarma externa – 2conectori (minicasti)

Rezolutia EBL - 10

Alarma – posibilitatea alarmarii in sectorul marcat;

Decalarea centrului – pana la 66% ;

Posibilitate zoom - de la scala 0.25 la 24 Mm;

Posibilitatea temporizarii emisiei – setarea nr. scanarilor 10, 20, 30

- perioada de repetare a scanarii – 3, 5, 10, sau 15 min.;


FUNCTIONARE

3.1 BUTOANE DE OPERARE


In general operarea cu R10X/R11X este usoara si se face drept inainte. Oricum, navigatorul care este familiarizat cu planul tabloului si intelege functiunile butoanelor va fi capabil sa obtina cele mai bune performante cu acest echipament.

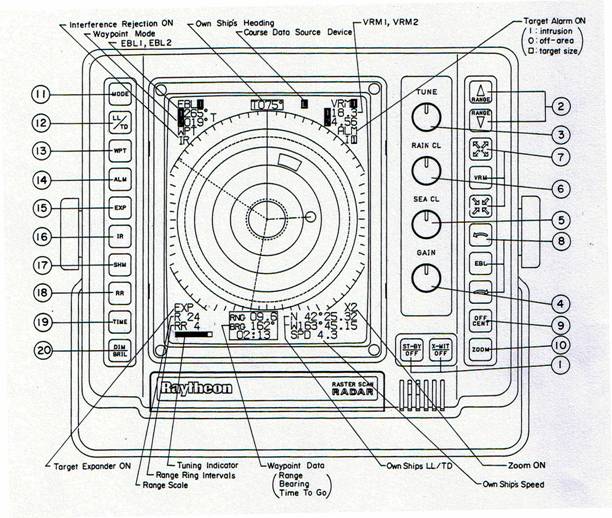

3.1.1 DISPUNEREA BUTOANELOR



3.1.2 FUNCTIUNILE BUTOANELOR


1.    Butoane ST-BY/OFF (asteptare/oprire), X-MIT/OFF (transmitere/oprire).



In pozitia OFF sistemul nu este alimentat cu curent electric.

Dupa apasarea butonului ST-BY/OFF, puterea este aplicata canalelor si unitatilor de afisare. Un contor de temporizare pe afisajul radarului arata timpul ramas din perioada de incalzire. In timpul perioadei de incalzire antena nu se roteste. Dupa perioada de incalzire(cca. 90 sec.), se aud 3 semnale sonore si ST-BY va fi afisat pe ecran impreuna cu cercul si graficele. Radarul este acum gata de operare . Apasati pe butonul X-MIT/OFF ( cuvantul ST-BY afisat) se cupleaza radarul pe pozitia ,,transmis,,.Antena va incepe sa se roteasca iar tintele vor fi afisate pe ecran.

Prin apasarea din nou pe ST-BY/OFF, radarul se va intoarce la pozitia de ,, asteptare,, cu transmiterul oprit iar cuvantul ST-BY apare din nou pe ecran.

Prin apasarea simultana a butoanelor ST-BY/OFF si X-MIT/OFF radarul se va opri si informatia alfa-numerica va fi stinsa.


2.    Butoanele de scala sus-jos


Prin apasarea butoanelor UP ▲ ( sus) sau DOWN ▼ (jos), se selecteaza scala dorita.

Cand radarul este pornit, scala afisata va fi aceea pe care radarul a avut-o inainte de oprire.

In timpul schimbarii scalei butoanele UP si DOWN schimba doar limita scalei, dar simultan schimba numarul si intervalul dintre cercurile fixate, frecventa repetarii pulsului, lungimea pulsului transmiterului, largimea benzii amplificatorului IF .



3.    Control acord. ( TUNE CONTROL)


Acest buton de acord este utilizat pentru acordarea receptorului la antena pentru maximum de tinte pe ecran. Daca nu exista tinte, acest buton poate fi utilizat pentru acordare in cazul aparitiei unor ecouri parazite pe ecranul radarului.

Indicatorul de ecran va arata conditia de acordare prin dispunerea maximului de bare. Reglarea acordului poate fi facuta intre limitele de scala de la 3 la 24 Mm dar poate fi intotdeauna reverificat pentru indicatia de varf pe scala utilizata.


4.    Control amplificare (GAIN CONTROL)


Acesta regleaza amplificarea prin cresterea sau descresterea semnalelor video si a zgomotului. Nivelul de control al amplificarii se utilizeaza pentru cea mai buna prezentare a tintei pe scala selectata cu zgomot usor de fond.

Nivelul de control amplificare poate fi usor redus intre limite scurte pentru o claritate imbunatatita si o crestere in caz de necesitate a limitelor pentru o mai mare sensibilitate .

Trebuie o foarte mare atentie acordata, cand se utilizeaza comanda de amplificare.

Daca amplificarea este redusa prea mult, tintele mai mici se pot pierde iar daca amplificarea este prea mare CRT este saturat de zgomot, iar observarea tintei se face dificil.


5.    Controlul ecourilor parazite din mare STC ( SEA CLUTTER CONTROL)


STC este utilizat la scala redusa pentru a reduce zgomotele din apropierea vaporului. Aceasta comanda se poate utiliza in punctul in care ecourile parazite sunt reduse la zgomote mici iar ecourile tintelor pot fi usor identificate.

Daca nivelul STC este inalt, tintele mici nu sunt identificate.

Comanda amplificarii si STC-ul pot fi verificate pentru a functiona optim iar limitele scalei sunt selectate pentru a asigura performantele cele mai bune in orice conditii.


6.    Controlul ecourilor parazite pe timp de ploaie FTC ( RAIN CLUTTER CONTROL)


FTC este utilizat pentru a reduce ecourile nedorite produse din cauza ploilor si a zapezilor.

FTC-ul este utilizat pentru a micsora aceste ecouri astfel incat numai cele de intensitate mare sa fie receptionate. Daca amplificarea ploii este mare , tintele mici nu pot fi receptionate.


7.    Comenzile scalei variabile de marcaj VRM ( VARIABLE RANGE MARKER –VRM- CONTROLS)


Aparatul detine 2 VRM-uri care sunt utilizate individual pentru a obtine masurari corecte ale distantelor la tinta.

Daca butonul VRM este apasat un timp scurt, VRM1 se va dispune ca un cerc pe ecran iar VMR1 va apare in partea dreapta sus a ecranului . Prin apasarea butoanelor INCREASE    (crestere) sau DECREASE (descrestere) limitele VRM se schimba iar distanta VRM va fi afisata pe CRT, urmand caracterele lui VRM1 , in mile marine. Daca vreti sa miscati inelul VRM mai repede , apasati pe butonul VRM in timp ce apasati butoanele INCREASE sau DECREASE pentru o viteza mai mare de miscare a VRM pe ecran.

Daca VRM este depresat din nou pentru un timp scurt, inelul VRM va fi din nou rasucit.

Selectia prin care VRM este controlat este facuta prin tinerea butonului VRM depresat pana cand buzerul va suna .

Al doilea VRM va fi activat . VRM2 este afisat ca un cerc punctat. VRM - ul va fi afisat cu caracterul ,, 1 ,, sau ,, 2 ,, dupa VRM in partea de sus dreapta ecranului.


8.    Linie de orientare electronica - EBL


Afisajul are 2 EBL-uri care sunt utilizate pentru a asigura masuratorile la tinte sau la punctele din camp .Daca butonul EBL este apasat pentru scurt timp, EBL1 se va afisa ca o linie . EBL1 poate fi afisata in grade Relative, Adevarate sau Magnetice depinzand de modul de selectare.

Apasand butoanele ← si → , EBL poate fi rotit in directia corespunzatoare si orientarea EBL va fi afisata intr-o fereastra pe ecran, in partea stanga sus sub caracterele EBL.

Daca doriti sa miscati EBL mai repede apasati pe butonul EBL in timp ce apasati butonul de directie.

Afisarea va fi insotita de un ,,T,, cand orientarea este reala, de un ,, M,, cand este magnetica, iar cand este relativa nu apare nici o litera. Pentru a obtine T sau M radarul trebuie conectat la Navaid sau un senzor de flux magnetic.

Daca EBL va fi apasat pentru un timp scurt EBL1 va fi oprit . Selectarea prin care EBL este controlat este realizata prin tinerea butonului neapasat pana cand buzerul va suna.

Al doilea EBL va fi activat si afisat.EBL2 este afisat ca o linie punctata. EBL va fi afisat in coltul din stanga sus prin caracterele 1 si 2.


9.    Butonul de centrare – OFF CENTER

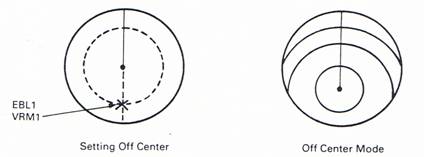

Cu el se pozitioneaza radarul pentru a vizualiza mai bine zona dorita .

Cand butonul OFF CENT este apasat , pozitia vaporului poate fi stabilita oriunde pe ecran pana la 60%.

Originea centrului este stabilita prin utilizarea lui VRM1 si cu EBL1.Pentru utilizarea centrarii VRM1 si EBL 1 se vor intersecta in punctul dorit.

Pentru a porni centrarea se apasa pe OFF CENT.

Originea centrului se va afla la intersectia lui EBL1 si a VRM1.

Pentru a opri functionarea centrarii se apasa iar butonul OFF CENT. OFF CENT , NU opereaza pe 16 mm (R10x) sau 24mm (R11x) si poate fi utilizat odata cu marirea.



Stabilirea centrului Centrarea imaginii dorite

10.Butonul de marire - ZOOM

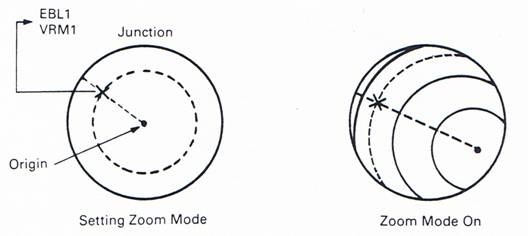

Butonul poate fi utilizat pentru marirea unei suprafete de ,, doua ori,, . Cand butonul este apasat, ,, X2,, va fi afisat in partea de jos, dreapta a ecranului. Suprafata intre vapor si locul stabilit poate fi marita de 2 ori prin utilizarea locului indicat ca punct de plecare fara schimbarea limitelor utilizate.

Localizarea poate fi stabilita prin utilizarea punctului de intersectie dintre VRM1 si EBL1. Odata stabilit acest punct de intersectie , apasati pe ZOOM si incepe modul de operare.

Pentru mentinerea determinarii limitelor proprii, limita inelelor este de asemenea stabilita automat.

Pentru scopuri de navigare este recomandata utilizarea scalei urmatoare si utilizarea lui OFF CENTER pentru acelasi efect. Prin presarea alternativa a butonului ZOOM, operarea porneste sau se intrerupe . Acest buton nu opereaza pe 1/8 mm ( 0,125 mm) si nu poate fi utilizat impreuna cu OFF CENTER.

Stabilirea modului Pornire marire


11.Butonul mod de lucru - MODE


Cand sunt conectate la Loran –C sau la GPS, radarele seriile X , au disponibile 3 moduri de afisare. Acestea sunt Relativ, Adevarat si Magnetic.

Modul Relativ permite operatorului detectarea obiectelor pe ecranul radar , relativ la pozitia lui. Aceasta se face prin utilizarea EBL . Toate datele din modul relativ sunt raportate SHM ( Ship’s Heading Marker). Cand planificam trecerea unei informatii de la ecranul radar la o harta va fi necesara trecerea informatiei in Adevarat sau Magnetic. Aceasta data poate fi obtinuta direct de radar prin selectarea modului Adevarat sau Magnetic.

Se apasa pe MODE si treptat va apare Adevarat, Magnetic sau Relativ.

Modul Adevarat sau Magnetic depind de NAVAID, cu datele proprii, conectat la sistem. In plus , vasul trebuie sa fie pe traiectorie cateva minute, astfel ca informatiile COG ( Course Over Ground) sa fie valabile si utilizabile pentru modul de afisare.

Apasand pe MODE plasati radarul in modul Adevarat (True). In acest fel, pozitiile EBL1 si EBL2 sunt indicate de NAVAID. Caracterul ,, T,, va fi afisat la dreapta pentru a indica tipul Pozitiei. Data CGD ( cursa vaporului( de la NAVAID , este adaugata pe afisajul radarului direct deasupra SHM iar viteza vasului este afisata in partea dreapta jos.

Caracterul ,, M,, va fi afisat la dreapta caracterului EBL pentru a indica tipul pozitiei.

Cand senzorul fluxului este afisat, caracterul ,, M,, va fi afisat intr-un bloc luminos M.


a)     MODUL STANDARD

EBL-ul da date de pozitie relative.


b)     MODUL REAL (ADEVARAT)

EBL-ul arata adevarata pozitie fasa de tinte. Se arata pozitia vaporului precum si viteza vaporului.


c)      MODUL MAGNETIC

Se arata pozitia magnetica la tinte. Se afiseaza pozitia vaporului si viteza. Pozitia magnetica este mai bine stabilita cand este aplicat senzorul fluxului magnetic.


12.Butonul LL/TD


Butonul LL/TD este un buton cu trei pozitii care selecteaza Latitudinea/Longitudinea, diferenta de timp pentru afisare. Apasati doar butonul pentru alegerea dorita. LL/TD se afiseaza daca exista conexiunea la LORAN- C sau receptorul GPS.


13. Butonul ,,punctului de cale,, WPT – (WAYPOINT )


Cand este apasat acest buton si radarul este conectat la NAVAID cu datele necesare, simbolul, pozitia punctului selectat vor apare pe afisaj. Datele numerice, aratand Latitudinea/Longitudinea, pozitia, viteza vasului apare in partea in partea de jos a afisajului.

Daca radarul primeste date de la senzorul magnetic data pozitiei punctului trebuie sa fie in mod ,,Magnetic,,.

Daca nu este utilizat senzorul magnetic, COG (cursa) poate fi determinata in modul ,,Adevarat,, sau ,,Magnetic,,.

Daca acest punct nu se regaseste pe scala (iese din scala) este afisata doar linia indicand pozitia la ,,punctul de cale,,.

Aceasta este reprezentata printr-o linie intrerupta.

Daca datele se pierd din cauza senzorilor va aparea pe afisaj : NO DATA (Fara date).


14.Buton de Alarma tinta – ALM


Acest radar are doua tipuri de zone de alarma: alarma IN si alarma OUT.

IN – apropiere

OUT – depasire

Alarma IN se foloseste pentru alertarea operatorului la apropierea vaporului de tinta.

Alarma OUT suna cand tinta paraseste zona.

Cand butonul ,, ALM,, este apasat, pe ecran apare ALM IN sau ALM AUT in partea de sus dreapta a ecranului.

Alarma detecteaza tintele dupa zgomot.

Zonele de alarma sunt stabilite prin pozitionarea cercurilor VRM1 si VRM2 la distantele dorite de vaporul propriu.

Stabilirea zonei de alarma

Aceasta se face cel mai simplu prin stabilirea lui VRM1 aproape de vapor si VRM2 la distanta dorita. Deci, se apasa butonul ALM. Meniu-ul ,,MAKE ZONE,, va apare. Se stabileste VRM1 si distanta dorita . Pe urma VRM2 si se fixeaza acea distanta. Se apasa din nou pe butonul ALM. Zona de alarma va fi afisata sub forma de inele la pozitiile VRM. Apare meniu-ul ,,Stabileste nivelul,, (SET LEVEL).

Nivelul 4 al tintei este ales automat pentru dumneavoastra.

Daca doriti alt nivel apasati pe tastele ▲ sau ▼.

Stabilirea zonelor speciale (sectoare):

Se utilizeaza EBL 1 si EBL2 impreuna cu VRM1 si VRM2.

Singura regula pentru realizarea acestor zone este ca partea stanga a sectorului este stabilita de EBL1 iar partea dreapta a sectorului este stabilita de EBL2 .

Sectorul este o combinare a lui EBL1 si EBL2.

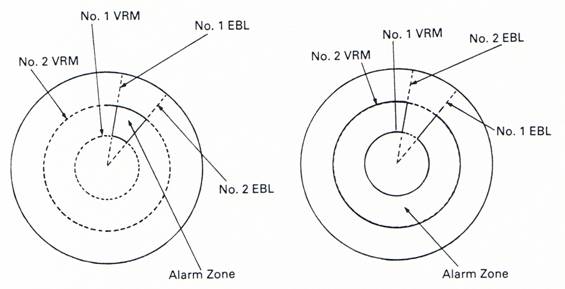

Diagramele de mai jos demonstreaza suprafata zonelor de alarma cand EBL1 si EBL2 sunt inversate.



Zona de alarma sector mic Zona de alarma sector mare


Zona sectorului se poate stabili in jurul unei insule sau a unei tinte fixate in care se planifica ancorarea.

Memoria zonei de alarma:

Multi dintre operatori prefera utilizarea aceleiasi zone de alarma in cea mai mare parte a timpului si ocazional se vor proiecta zone speciale conform necesitatilor. Aceste radare au o memorie care retine zona care se utilizeaza cel mai des.

Memorarea unei zone de alarma:

Pentru memorarea unei zone de alarma, se realizeaza zona urmand procedura normala. Dupa alegerea dimensiunii tintei si afisarea alarmei ,,IN,, , se apasa pe butonul de alarma si se mantine apasat pana la afisarea caracterelor alarmei.

Pentru activarea alarmei memorizate se apasa si se mentine asa butonul ALM pana cand afisajul va suna. Zona memorata va fi afisata.


15. Buton de vizualizare tinta – EXP


Acest buton permite operatorului sa realizeze aparitia de tinte mici pe afisaj, care pot fi marite pentru o mai buna vizualizare.

Prin apasarea alternativa pe butonul ,,EXP,, aceasta functie poate fi oprita sau pornita.


16. Buton de reducerea interferentelor – IR


La activarea acestui buton se reduce zgomotul pe display, cauzat de alte radare din apropiere.

Cand se activeaza, caracterul ,, IR,, va apare afisat langa EBL.


17. Butonul de afisare a capului compas – SHM


Acesta marcheaza pozitia vaporului. Daca acest buton este apasat si mentinut, pozitia temporara nu va fi afisata.

Daca butonul este doar apasat, marcajul va aparea.


18. Buton inele – RR


Acesta face sa apara sau sa dispara inelele fixate. Acestea se utilizeaza pentru estimarea distantelor la tinte.


19. Butonul timp – TIME


Acesta permite operatorului sa programeze radarul sa transmita automat pentru o perioada programata.

Pentru utilizarea modului TIME se procedeaza astfel:

1 . se apasa butonul ,,TIME,,

- se va afisa ,, SET TX PERIOD 10, 20, 30, SCANS,,;

2 . se utilizeaza butoanele ▲ si ▼ pentru alegerea numarului dorit de scanari in timpul operatiei de transmitere;

3. se apasa pe ,,TIME,,

- pe display se va afisa ,, SET STBY PERIOD 3,5,10,15 MIN,,;

4. se stabileste tipul de asteptare folosindu-se tastele ▲ si ▼;

- timpul de asteptare va fi afisat pe ecran sub forma unor cifre stralucitoare;

5. Meniul va dispare dupa 7 secunde

Modul de lucru ,,TIMED TX,, activat

apasati butonul ,,TIME,, si tineti apasat pana cand se aude sunetul (beep) si pe display apare mesajul

,, Timed TX ON,,;

Modul de lucru ,, TIMED TX,, dezactivat:

apasati butonul ,,TIME,, si tineti apasat pana cand se aude sunetul (beep) si pe display apare mesajul ,, Timed TX OFF,,.


20. Butonul de iluminarea panoului de comanda si de stralucirea display-ului – DIM/BRILL

( DIMMER/BRILIANCE)


Acest buton se foloseste pentru reglarea stralucirii ecranului si pentru reglarea iluminarii

Pentru reglarea stralucirii se procedeaza astfel.

1.     Se apasa butonul ,,DIM/BRIL,,.

- pe display apare meniul ,,BRIL (1-8) ▲▼,,.

2.     Se apasa tastele ▲sau ▼pentru reglarea stralucirii astfel – nivel 1 (redus) la

nivel 8 (maxim);

3.     Se apasa iar butonul ,,DIM/BRIL,, pentru a regla iluminarea panoului de comanda;

- pe display va apare meniul ,, DIM ( 0 -7 ) ▲▼,,.

4.     Se apasa tastele ▲sau ▼ pentru a regla iluminarea panoului de comanda astfel – 0 (stins) la 7 (maxim);

5.     Acest meniu va dispare dupa 7 secunde.








Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright

bani

Electrica



Arhitectura
Cadastru
Casa gradina
Desen
Electrica
Instalatii
Protectia muncii

Documente online pe aceeasi tema


Procesorul TV Satelit CW-1117
Instructiuni de exploatare - autofilt rf3 - filtru cu autocuratire in contracurent
FILTRU TRECE SUS cu functie de transfer de ordinul 1
Acumulatori - tipuri de acumulatori - caracteristici si fenomene chimice
Modulul alimentator CW-1091
Radiatoare electrice cu reflector
Energia unui sistem de conductoare incarcate electric
Curentul electric - transformatoare coboratoare de tensiune
Rezistenta ideala in curent alternativ sinusoidal
Relee electromagnetice intermediare



Ramai informat
Informatia de care ai nevoie
Acces nelimitat la mii de documente, referate, lucrari. Online e mai simplu.

Contribuie si tu!
Adauga online proiectul sau referatul tau.
