CONSTRUCTII GRAFICE UTILIZATE IN STUDIUL FIABILITATII SISTEMELOR

1 Diagrama PARETO

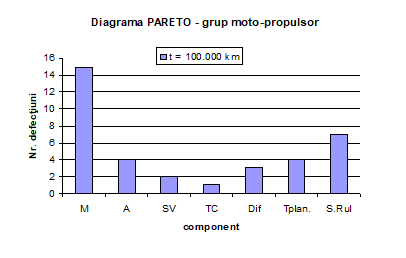

Se prezinta  sub forma unei histograme care arata numarul de defectiuni inregistrate pana la un moment dat „t” la fiecare din componentele unui sistem.

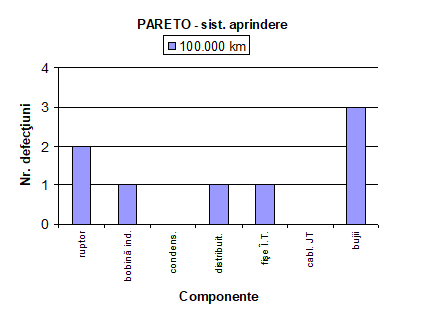

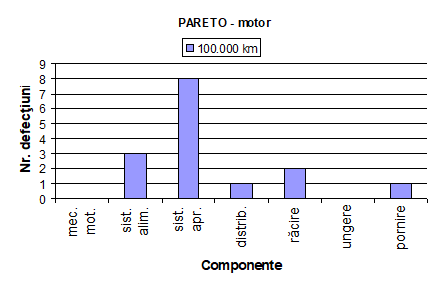

Diagrama PARETO permite evidentierea componentei cu fiabilitatea cea mai scazuta a unui sistem. In cazul sistemelor complexe se ridica diagrame PARETO in etape succesive, pana la evidentierea elementelor simple cu cea mai mare rata a caderilor.

2 Matricea defectelor

Prezinta numarul de defectiuni inregistrate pe fiecare componenta a sistemului la intervale de timp egale.

Se procedeaza la insumarea numerelor de defectiuni pe orizontala, deci pentru fiecare componenta in parte, pe durata desfasurarii experimentului. In dreapta matricei se construieste histograma corespunzatoare, care reprezinta diagrama PARETO a sistemului.

Apoi se insumeaza numerele defectiunilor pe verticala, deci pe intervale de timp. In partea inferioara a matricei se construieste o histograma care prezinta evolutia numaruluide defectiuni din intervalele de timp t pentru intregul sistem. Deoarece densitatea de probabilitate a timpului de buna functionare este , iar N₀ si t sunt constante, rezulta ca histograma respectiva reprezinta histograma lui f(t), dar la alta scara.

		- 10.000
Motor
Ambreiaj
S.V.							Diagrama PARETO t = 30.000 km
Tr. centr.
Diferent.
Tr. pl.
Sist. rul.

4 1 6 2 5 4 t

n(t)
