Subiecte AO

1. Sa se deseneze cu creionul pe graficul I_i f(u_i) cum variaza curentul de intrare ( I_i ) functie de tensiunea de intrare (U_i) pentru amplificatorul operational ideal, alimentat diferential, prezentat in figura de mai jos.

2.Sa se enunte si sa se defineasca 5 parametrii ai tranzistorului bipolar . Sa se realizeze graficul I_C (V_CE) in conexiune electrica (EC).

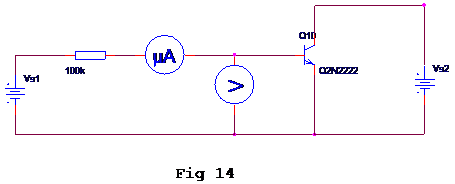

3.Sa se precizeze ce tip de caracteristica electrica se poate determina cu montajul prezentat mai jos, sa se deseneze graficul aferent (fig 14).

4.O sursa de t.e.m. (E) cu rezistenta interna r_i are tensiunea la borne U₁ = 8 V cand alimenteaza un consumator cu rezistenta de R₁=2Ω si tensiunea U₂= 9 V cand alimenteaza un consumator cu rezistenta R2=3 Ω.

Sa se determine t.e.m. (E) si rezistenta interna r_i.

R 1

t.e.m

r i

R 1

t.e.m

r i

5.O bobina are inductanta L=3/314 H si rezistenta ohmica R= 4 Ω. Intensitatea curentului electric care circula prin respectivul circuit este de 2 A iar frecventa de lucru este de 50Hz.

Se cer:

a.Caderile de tensiune pe rezistenta si inductanta.

b.Diagrama fazoriala.

c.Tensiunea instantanee si efectiva la bornele circuitului.

d.Factorul de Putere.

e.Impedanta circuitului.

6.Se da montajul de mai jos si sa se calculeze U1 si U 2 functie de tensiunea de intrare V 1.

				R 4
							U2

8.Sa se calculeze Amplificarea in Tensiune a montajului de mai jos pentru  ß =100.

9. Dorim sa eliminam perturbatiile de tip “INTERFERENTA” al unui receptor  MA datorata altor statii de emisie externe, pe frecventa intermediara de Fi= 465 KHz.

Pentru acest lucru vrem sa achizitionam un filtru opreste banda (FOB) de 465 KHz de la magazin, pentru a-l conecta pe circuitul de intrare al receptorului – a se desena schema bloc de  conectare a filtrului cu circuitul de intrare al receptorului.

La magazin nu exista decat filtru trece banda “FTB” pe aceeasi frecventa.

Cum putem folosi (conecta) FTB-ul astfel incat sa elimine numai semnalul perturbator pe frecventa intermediara care este introdusa pe circuitul de intrare al receptorului - a se desena schema bloc de  conectare filtru cu circuitul de intrare a receptorului.?

10. Fie un receptor superheterodina echipat cu difuzor cu rezistenta RDf=4 si la care blocurile functionale sunt caracterizate, de exemplu, prin amplificarile sau atenuarile:

- Amplificatorul de radiofrecventa:AARF=10 dB;

Etajul de amestec:AEA=5 dB;

- Amplificatorul de frecventa intermediara:AAFI=45 dB;
- Demodulatorul:AD = - 5 dB;
- Amplificatorul de audiofrecventa:AAAF=15 dB.

- Se ia in consideratie puterea standard pe difuzor = 50 mW.

Sa se calculeze sensibilitatea receptorului (S_A)

Rezolvare

U_{ies dif} = ( P_semnal x R _difuzor)^1/2 = (0,05 W x 4 Ω) = 0,45 V

A_receptor = Σ A_i = A_ARF + A_EA + A _AFI + A_D + A_AAF = 10 dB + 5 dB + 45 dB  - 5 dB + 15 dB = 70 dB.

Document online: Evolutia pietei imobiliare in ultimii ani Document online: Descriere folii de polietilena

A_REC = 20lg U_IES / U_INT ; lg U_IES / U_INT = A_REC / 20

U_IES / U_INT = 10 ^{AREC/ 20} ;

	UINT = U IES  / 10 AREC/ 20

12. Consideram ca avem o transmisie sincrona in care avem urmatorii parametrii electrici:

- perioada de esantionare = 125 μs, echivalent frecventa de esantionare = 8 KHz;

- numarul canalelor temporare =32 CT;

- un canal temporar are 8 biti (1CT = 8 biti);

Sa se calculeze rata binara.

13.Ce diferente distincte se remarca intre cele doua tipuri de semnale electrice, cu explicatiile aferente?

14.Se da un semnal MA avind urmatoarele caracteristici:

f₀=1 Mhz, U₀=10 V, f_m=1 Khz, U_m=5 V

unde:

f₀-frecventa purtatoarei,

U₀-amplitudinea semnalului purtator,

f_m-frecventa semnalului modulator,

U_m-amplitudinea semnalului modulator

Gradul de modulatie m al semnalului MA este:

a)80%

b)50%

c)10%

d)110%

15. Care sunt conexiunile minimale ale unei memorii RAM pt. ca aceasta sa functioneze ?

a) Cip Enable (CE), intrare adresare, intrare de date;

b) CE, intrare adresare, intrare de date, intrare scriere;

c) CE, intrare adresare, intrare de date, iesire date, intrare scriere / citire.

16.Sa se defineasca 4 tipuri de parametrii care caracterizeaza performantele unui radioreceptor superheterodina cu unitatile de masura aferente.

Raspuns

16.1.Sensibilitatii limitata de amplificare- dB (μV).

Sensibilitatea limitata de amplificare este egala cu nivelul minim al semnalului

de radiofrecventa de intrare, exprimata in dV), dW), sau dV/m) - in

functie de tipul receptorului -, modulat normal, necesar pentru a produce la iesirea

radioreceptorului puterea standard.

Pentru aceasta masurare brumul de retea si zgomotul sunt eliminate prin

intermediul unui filtru, iar reglajul de volum este pe maxim. Puterea de iesire

standard trebuie aleasa astfel incat semnalul de RF de intrare sa nu provoace

actionarea circuitului RAA (actionarea acestuia ar duce la imposibilitatea comparari

rezultatelor obtinute cu diferite nivele ale semnalului de intrare).

16.2.Sensibilitatea limitata de raportul semnal-zgomot

Sensibilitatea limitata de raportul semnal-zgomot este reprezentata de

tensiunea minima de la intrarea radioreceptorului, pentru care se obtine un raport

intre puterea semnalului pe sarcina si puterea de zgomot de 20 dB pentru

emisiunile cu MA si 26 dB pentru emisiunile cu MF.

16.3. Selectivitatea se masoara prin atenuarea introdusa de receptor la o frecventaavand o distanta fixa fata de frecventa de acord a receptorului. La frecvente fixe,precis determinate, fata de frecventa unui post sunt: frecventele posturiloradiacente, frecventele imagine (oglinda), frecventele intermediare corespunzatoare tipului de modulatie si benzii de frecvente (dB).

Atenuarea canalului adiacent (superior si inferior)

Selectivitatea reprezinta proprietatea radioreceptorului de a separa postul

receptionat de un post invecinat aflat la un ecart de frecventa fix.

In cazul receptiei emisiunilor MA, postul adiacent superior/inferior trebuie sa

fie decalat cu ± 9 kHz fata de frecventa postului util.

Pentru emisiunile MF, postul adiacent superior/inferior trebuie sa fie decalat

cu ± 300 kHz de frecventa postului util.

16.5.Rejectia semnalului pe frecventa imagine

Sarcina eliminari receptiei pe imagine ii revine circuitului de intrare (CI) si

amplificatorului de radiofrecventa. Sarcina CI este cu atat mai dificila cu cat aceasta

trebuie sa asigure adaptarea cu antena si cu etajul urmator (ARF sau SF). In

general se poate spune ca un radioreceptor este cu atat mai bun cu cat atenuarea

frecventei imagine este mai mare. Rezulta ca receptoarele prevazute cu etaj ARF

prezinta performante mai ridicate, deoarece acestea au o atenuare mai mare a

frecventei imagine.

16.6.Rejectia semnalului pe frecventa intermediara

Daca la intrarea unui radioreceptor se aplica un semnal pe frecventa

intermediara atunci exista riscul ca aceasta sa treaca prin schimbatorul de frecventa

(SF) si sa ajunga la etajele AFI. Sarcina eliminari acestei perturbatii ii revine

circuitului de intrare ai blocului amplificator de radiofrecventa (ARF).

16.7.Fidelitatea caracterizeaza un radioreceptor prin capacitatea lui de a

reproduce programul sonor cat mai aproape de forma originala. Acest parametru

este definit prin forma caracteristici de transfer amplitudine-frecventa

Caracteristica de transfer amplitudine-frecventa poate fi o caracteristica de

raspuns electric de la antena la difuzor sau poate fi o caracteristica de raspuns

acustic, incluzand si proprietatile traductorului electroacustic. Caracteristica de

transfer amplitudine-frecventa, numita si caracteristica electrica, se poate ridica

pentru intreg lantul radioreceptorului sau numai pentru amplificatorul de

audiofrecventa

16.8.Masurarea eficacitatii reglajului automat al amplificarii

Prin eficacitate circuitelor de RAA se intelege raportul dintre semnalul maxim

si minim aplicat la intrarea radioreceptorului, pentru care la iesire se obtine o

variatie a semnalului de 10 dB. Acest parametru este specific receptoarelor cu

modulatie in amplitudine.

16.9.Masurarea distorsiunilor de neliniaritate – este nivelul de armonici al curentului debitat prin sarcina sau masurand coeficientul de armonici al tensiunii la bornele sarcinii.

Masurarea se poate face cu un analizor de spectru de AF sau cu ajutorul unui

distorsiometru, pe care se citeste direct valoarea coeficientului de distorsiuni

armonice

17. Cite hosturi se pot creea daca la adresa 115.142.74.5 se pune submask 255.255.255.192?

a) 64

b) 62

c) 66

d) 32

Observatie: Incercuirea raspunsului corect fara explicatia aferenta se noteaza cu 0,125 puncte din totalul de 0,5 puncte.

18. Cite subretele se pot creea daca la adresa 160.178.179.220 se aloca 2 biti pentru subretele si care este subnaskul corect?

a) 255.255.192.0 si 5 sburetele

b) 255.255.190.0 si 4 subretele

c) 255.255.192.0 si 4 subretele

Observatie: Incercuirea raspunsului corect fara explicatia aferenta se noteaza cu 0,166 puncte din totalul de 0,5 puncte.

19.Consideram un semnal dreptunghiular de amplitudine – 6 V – (+ 2 V) care a fost transmis pe o linie avand cuplare capacitiva. Datorita cuplarii capacitive semnalul si-a pierdut componenta continua. Sa se deseneze grafic tensiunea Vo si sa se numeasca functia realizata de circuitul electric respectiv.

20.Consideram circuitul desenat mai jos care are la intrare un semnal V_MA (modulat in amplitudine), sa se numeasca functia acestuia si sa se deseneze forma semnalului tensiunii Vo cu si fara condensator.
