Carte tehnica

STATIE DE COMANDA SI REGLARE

SINCRONIZARE SI PROTECTII

FT-EC/DEC-2G/2M

1.1 Conventii

Acest manual este destinat persoanelor responsabile de instalarea, operarea sau repararea echipamentului prezentat. Toate eforturile au fost depuse pentru a asigura acuratetea informatiilor prezente. Acest manual este publicat de S.C. ICPE-ACTEL S.A., fara a implica vreo garantie. Imbunatatirile, precum si modificarile la acest manual impuse de erorile tipografice, de inexactitatile privind informatiile curente sau de perfectionarea programelor si/sau echipamentului, se pot efectua de catre ICPE-ACTEL in orice moment si fara notificare. Aceste modificari vor fi totusi incorporate in noile editii ale acestui manual.

Acest manual este o lucrare cu drept de autor S.C. ICPE-ACTEL S.A.. Este interzisa reproducerea in intregime sau partial, inclusiv utilizarea in echipamente capabile de reproducere sau preluare, fara permisiunea scrisa explicita a detinatorului dreptului de autor. Operatiile inverse de aflare a codului sursa sunt de asemenea interzise.

Toate celelalte nume de produse sau servicii mentionate in acest manual sunt marci comerciale ale respectivelor firme.

Note, avertizari si atentionari

Notele, avertizarile si atentionarile ofera cititorului informatii suplimentare si il indruma pe acesta sa ia masuri pentru protejarea personalului de la posibilitati de ranire sau conditii letale. Ele pot de asemenea informa cititorul asupra unor actiuni necesare a fi luate pentru a preveni avarierea echipamentului. Va rugam acordati atentie sporita acestor informatii.

Nota:

Avertizare:

Atentionare:

Ilustratii

Ilustratiile (imaginile) ofera o reprezentare grafica a partilor componente ale echipamentului sau repere pentru identificarea subansamblelor. Ilustratiile pot ava un caracter general si pot a nu fi desenate la scara.

Pentru informatii asupra componentelor din configuratia instalatiei dumneavostra, va rugam consultati desenele tehnice incluse in documentatia aferenta echipamentului.

1.2 Considerente de protectie

Echipamentul furnizat de ICPE ACTEL va fi instalat si va functiona intr-un mediu controlat al unei instalatii de foraj ce implica situatii periculoase. Efectuarea unor operatii de intretinere periodice este importanta pentru operarea echipamentului in conditii de siguranta. Procedurile prezentate in manualul echipamentului sunt metodele recomandate de operare si intretinere a echipamentului.

Etichete de avertizare

Echipamentul are etichete de avertizare plasate in diverse puncte din cadrul sistemului pentru a avertiza operatorul de potentiale situatii periculoase ce pot aparea in cadrul muncii. Aceste etichete urmeaza Principiile de Proiectare ale Organizatiei Internationale de Standarde, asa cum sunt prezentate in documentele ISO, cod 3864-1 si 3864-2. O descriere succinta a etichetelor este data in figura de mai jos.

Instruirea personalului

Intreg personalul care presteaza servicii de instalare, operare, reparare sau intreținere a echipamentului, sau cei din vecinatatea echipamentului, este recomandat a fi instruit asupra regulilor de siguranța din instalație, a modului de operare și intreținere a uneltelor pentru a asigura propria lor siguranța.

Contactați ICPE ACTEL pentru mai multe informații despre operarea echipamentului și instruirea personalului.

Unelte si instrumente software  recomandate

Operatiile de intretinere si diagnoza, pot necesita folosirea unor unelte special proiectate pentru scopul descris sau instrumente software dedicate. Producatorul de echipament indeamna la folosirea numai a acelor unelte specializate.

Software recomandat :

Drive Monitor –soft configurare aplicatie si diagnoza  SIMOREG DC MASTER

Cablu interfata SIMOREG  - PC

Unelte recomandate:

1. Surubelnita –Torx T20
2. Surubelnita –Torx T30
3. Surubelnita ½
4. Cheie -10
5. Cheie -13
6. Cheie -16/17
7. Cheie -18/19
8. Cheie dinamometrica –max 50Nm

 Introducere

Statia de comanda si reglare / sincronizare si protectii generatoare, se alimenteaza de la doua grupuri electrogene de 1500KVA sau din retea prin intermediul a doua  transformatoare, uzual de 2000KVA, cu tensiune de 3 x 660VAC . Pentru a alimenta consumatorii auxiliari din insataltia de foraj, statia mai necesita o alimentare 3 x 400VCA de la un grup auxiliar de 400 KVA . Aceasta statie actioneaza doua pompe de noroi fiecare pompa fiind alimentata de cate un motor de curent continu de 850 KW.  Cele doua actionari sunt independente. La cerere se pot modifica (soft) pentru a actiona o pompa cu doua motoare in paralel.

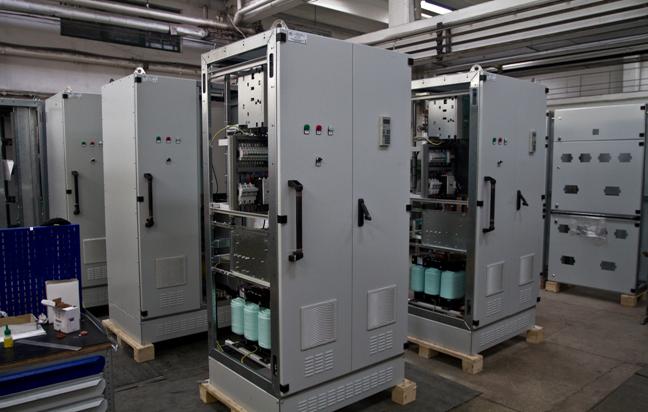

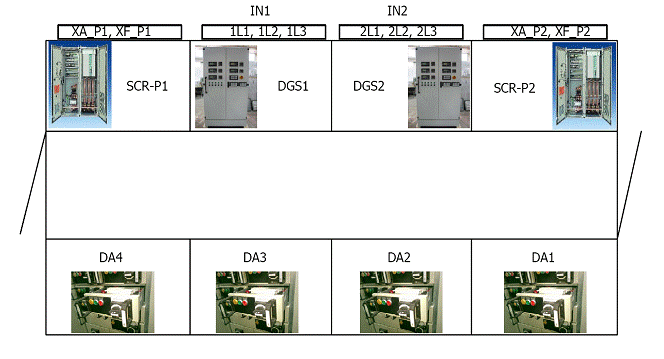

Statia de comanda este compusa din :

-patru dulapuri de distributie consumatori auxiliari DA1—DA4, dispuse dealungul culoarului. Alimentarea de 3x400+N VAC de la generatorul auxiliar se face prin dulapul DA4 in conexiune de tip bara.

-2 dulapuri de sincronizare si protectii diesel-generator- DGS1 si DGS2.  In fiecare dulap, la partea inferioara, catre exterior, sunt realizate nise acoperite cu usi batante, in interiorul carora se gasesc placile de borne. Acestea sunt prevazute cu bare din cupru (pentru alimentarea cu 3x660VCA) si fise-prize industriale pentru realizarea conexiunilor cu grupurile electrogene. Alimentarea se face prin intermediul  unui intrerupator de 2000A. Tot in aceste dulapuri sunt prezente si alimentare convertizoarelor de curent continuu prin intermediul unui intrerupator de 1250A.

-2 dulapuri de actionare SCR-P1 si SCR-P2.  In partea inferioara catre exterior sunt realizate nise pentru alimentarea motoarelor de curent continuu (excitatie si indus)

2.1 Introducere

Echipamentul de actionare al motorului  de curent continuu,  are in compunere un convertizor   SIMOREG DC MASTER digital, de la firma SIEMENS. Convertizorul asigura  protectiile si alimentarea cu tensiune variabila de curent continuu  a  motorului  ce actioneaza pompa de noroi.  Echipamentul de actionare este comandat LOCAL de pe usa dulapului SCR  sau de la DISTANTA de langa pompa de noroi de pe pupitrul local pompe noroi-PLPN.

Caracteristici tehnice  SCR

               -tensiune nominala alimentare:                               3x690V CA ± 10%

               -frecventa tensiunii de alimentare:                          4565Hz

               -curent nominal intrare (indus):                                           1244 A CA

               -curent nominal de iesire (indus):                            1500 A CC

               -tensiune nominala de iesire (indus) :                                  830 V CC

               -curent nominal intrare (excitatie):                          70 A CA

               -curent nominal de iesire (excitatie):                                   85 A CC

               -tensiune nominala de iesire (excitatie) :                 90 V CC

               -tensiune de alimentare circuite electronice:                        230V CA

               -putere disipata  la 1500A:                                        7500 W

               -suprasarcina:                                                             180%

Caracteristici de mediu

-temperatura de functionare:           0.40°C  / 055°C  (cu detarare)

-temperatura de stocare/transport: -25°C  .+70°C

                        -umiditate:                                         70% ± 15% la 20°C

                        -altitudine maxima:               1000m

                        -grad de protectie:                 IP20

 2.2 Descriere tehnica SCR – PN

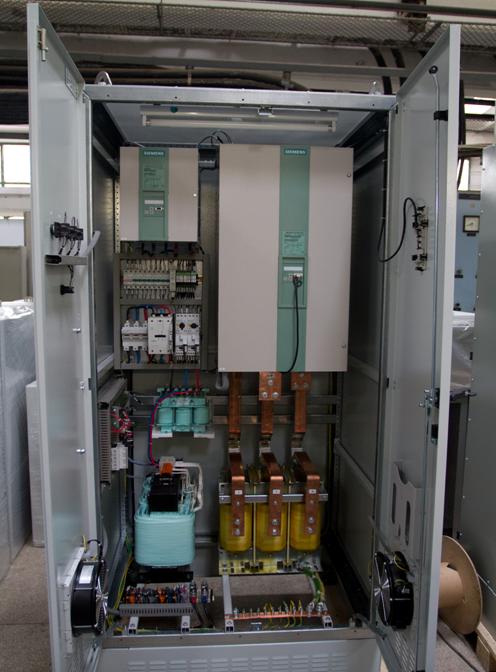

Echipamentul de actionare are in compunere:

-reactanta de linieL1 , 960A, 0.056mH pentru circuitul de alimentare indus

-convertizor U1, SIMOREG DC MASTER, 1500A, 830V CC, pentru alimentare indus motor

-reactanta de linie L2, 70A, 250uH, pentru circuitul de alimentare excitatie

-convertizor U2 SIMOREG DC MASTER, 90A, 420V CC, in 4 cadrane (pentru reversare sens) pentru alimentare circuit de excitatie motor.

-transformator T1, 20KVA, primar 660V, secundar: 120V pentru alimentare convertizor excitatie, 400V pentru alimentare ventilatie convertizor indus, 230V pentru alimentare comenzi si surse convertizoare.

-placa relee

-placa protectie la supratensiuni

Pentru racirea echipamentului de actionare , convertizorul U1 este prevazut cu un ventilator montat in partea de sus , iar pe usile echipamentului sunt prevazute 2 ventilatoare M1, M2.

Convertizoarele SIMOREG DC MASTER sunt echipate cu un panou operator simplu  PMU, montat pe usa convertizorului. Panoul consta din : display cu sapte segmente, 3 LED-uri pentru starea convertizorului si 3 taste pentru parametrizare.  Tot pe acest panou simplu se afla si un conector X300, pentru interfata RS485 sau RS232. Pe usa echipamentului de actionare se afla un panou operator OP1S care reprezinta interfata cu utilizatorul. Panoul operator dispune de un display LCD 4x16 caractere pentru afisare parametrii .Pe acest display sunt vizualizate permanent in ecranul de stare : curentul indus motor (%), tensiunea pe motor (V), curentul de excitatie (%), limitarea de curent(%) si  tensiunea de alimentare . Panoul OP1S este conectat la convertizor (doar la U1) pe interfata RS485 (X300) prin intermediul unui cablu.

Acest panou este folosit si pentru modificare si stocare parametrii convertizor.

Convertizorul U1 este un convertizor intr-un singur cadran cu o punte trifazata cu tiristoare complet comandata. Convertizorul U2 este in patru cadrane, cu 2 punti  in antiparalel , trifazate, complet comandate.  Convertizorul de excitatie este in 4 cadrane pentru a asigura reversarea de sens (in acest caz functia de reversare nu este folosita) a motorului de actionare, schimband sensul curentului in circuitul de excitatie.  Destinatia principala a acestui echipament este actionarea unei pompe de noroi, dar la cerere se poate modifica pentru a actiona doua motoare in paralel pentru troliu de foraj.

Convertizorul U1 este echipat cu o placa electronica de comanda si control CUD1. Aceasta placa dispune de 4 intrari digitale , 2 iesiri digitale, 2 iesiri analogice, 3 intrari analogice.  Convertizorul U1 mai este echipat cu alte 2 placi electronice pentru a extinde numarul de intrari/iesiri digitale si analogice (CUD2 si EB1).  Convertizorul de excitatie U2 este echipat doar cu CUD1.

Pe usa echipamentului mai sunt montate  3 lampi de semnalizare.

2.3 Descriere functionala SCR-PN

Intre cele 2 convertizoare U1 si U2(alimentare excitatie si indus)  exista o interfata seriala PEER TO PEER (X172) pentru schimb de date.  Convertizorul U1 , transmite catre U2 comenzile de start si stop si impunerea curentului de excitatie si primeste  de la acesta , reactia de curent de excitatie si starea convertizorului (avarie , pornit, oprit etc.) Convertizorul U1 , controleaza turatie motorului prin bucla de tensiune si bucla subordonata de curent. Convertizorul U2 este configurat doar in bucla de curent.  Convertizorul U1 este MASTER fata de U2 iar acesta este configurat SLAVE.

Eseu: Mijloace pentru reducerea reactiei indusului Eseu: Arctic K 346 B+ - caracteristici tehnice - functii si performante - dotare congelator

Convertizorul U1 MASTER transmite pe interfata PEER TO PEER catre U1 SLAVE , comenzile (cuvantul de comanda), impunerea de curent si  valoarea tensiunii la iesirea convertizorului.  Acest convertizor primeste de la SLAVE:  starea convertizorului (cuvantul de stare), valoarea tensiunii la iesirea convertizorului . Aceasta configuratie MASTER-SLAVE asigura incarcarea uniforma a celor doua motoare actionate (egalizarea curentilor pe indus).  Comunicatia PEER TO PEER este asigurata prin intermediul uni cablu  5 x 0.5+E ,  cablu ce este conectat intre bornele U1.X172(indus) si U2.X172(excitatie)

Echipamentele de actionare pot fi comandate :

LOCAL = comanda de pe usa dulapului, pentru acest lucru se selecteaza comanda locala. In momentul selectiei, lampa alba de pe usa convertizorului se aprinde.

Comenzile se realizeaza conform etichetei montata pe usa dulapului SCR-PN

Pornirea motorului  de foraj nu este conditionata de confirmare pornire  consumatori auxiliari (ventilatie motoare , motoare ungere pompa noroi ) . Acestia vor porni automat in momentul imediat urmator pornirii convertizorului.

DISTANTA = Comanda principala care este de la pupitru local pompa - PLPN. Pentru a realiza acest lucru , se dezactiveaza modul LOCAL , daca acesta a fost selectat inainte, de pe usa dulapului  . Comanda de pornire –oprire motor se realizeaza din botoanele corespunzatoare aflate pe pupitrul local. Comanda de impunere se realizeaza din selectoarele creste-scade de pe pupitrul local .  Pe usa dulapului de actionare  exista si un potentiometru de limitare curent de iesire (semnal 0..10VCC pe intrarea AI2 bornele  X174.6-X174.7) convertizor. De regula acest curent de limitare este setat in jurul valorii de 80% (valoarea exacta a curentului limita este vizualizat pe panoul OP1S)

Valoarea limita de curent se calculeaza astfel :

Ilimita=Val potentiometru (0-100%)  x 1160A x  P171(100%-120%)

De exemplu daca Val pot este la 55% , atunci Ilim=55%x1160Ax100%=638A

Valoarea potentiometrului poate fi citita exact in parametrul r03(%)

Limitarea de curent mai poate aparea si de la regulatorul de putere implementat. Acest regulator preia informatia de putere activa sau putere reactiva  si daca aceasta depaseste 90% din valoarea maxima, atunci regulatorul intervine limitand curentul pe iesirea convertizoruluir , evitand astfel supraincarcarea generatoarelor si decuplarea de la bara de 660VCA.  Semnalul de limitare putere este transmis catre SCR (010VCC) S si este comparat cu valoarea data de potentiometrul  de limitare,  iar valoarea cea mai mica dintre cele doua , este afisata pe OP1S in penultimul rand.

Daca echipamentul  este in functiune (pe local  sau  distanta) si selectez un mod de lucru (distanta sau local) din selectorul de pe PLPN , echipamentul este oprit imediat si comuta pe regimul selectat.

Circuitele electronice se alimenteaza prin F1, F2 pentru U1 si prin F3 pentru U2. Prin intermediul contactorului Kex se alimenteaza  circuitul de forta al excitatiei cu tensiunea de 120 VCA. Puntea trifazata a convertizorului de excitatie este protejata de 3 sigurante ultrarapide de 100A. Circuitul de forta al convertizorului de indus este alimentat prin intermediul unui intrerupator de 1250A, QP1/QP2 aflat in dulapul DGS1/2. Convertizorul pentru alimentare indus (MASTER), afiseaza starea 7.0 atunci cand este pregatit pentru pornire iar convertizorul U1 (SLAVE) afiseaza starea 7.1.  Convertizorul pentru alimentare excitatie , afiseaza starea 7.1 atunci cand este pregatit pentru pornire.  Dupa comanda de pornire a unui echipament de actionare (local sau de la distanta), convertizorul U1 transmite :

-comanda de pornire si impunerea de curent ,convertizorului U2

- comanda de cuplare intrerupator de forta (din DGS1) prin releul Kon (alimentare convertizor 3x600VCA).

-comanda ventilatie convertizor U1, prin contactorul KVC (alimentare 3x400VCA).

-comanda ventilatie dulap prin intermediul contactorului KVD (alimentare 230VCA).

-comanda consumatori auxiliari : ventilatie motor, pompa racire , pompa ungere .

Daca toate conditiile sunt indeplinite (tensiunile de alimentare convertizor U1 si U2 sunt in limitele normale), convertizorul U2 trece in starea I sau II (in functie de sensul de rotatie al motorului) si la iesirea lui apare curentul de alimentare excitatie motor 85A, iar convertizorul U1 trece in starea 1.2 ( impulsurile pe tiristoare sunt blocate si se asteapta comanda de impunere turatie).  Dupa primirea comenzii de pornire de la U1, convertizorul U2 comanda cuplarea contactorului KEX pentru alimentarea cu 120VCA.

Ventilatia motoarelor de curent continuu se alimenteaza tot din bara de 660VCA prin intermediul unui transformator coborator de 21 KVA . Circuitele de alimentare  (starter de 11KW) a ventilatoarelor sunt situate in DA4. Ventilatia motoarelor poate fi pornita manual daca selectorul corespunzator, aflat pe usa DA4, este pe pozitia MAN, din butoanele de pornit /oprit. Daca selectorul este pe pozitia AUTO, atunci ventilatia va porni automat odata cu pornirea convertizoarelor.

Tot in dulapul DA4 si alimentat tot din bara da 660VCA (prin intermediul transformatorului coborator) se mai afla un starter de 7.5 KW  ce poate folosi la orice consumator auxiliar. Pornirea lui este doar manuala.

Daca echipamentul de actionare inainte de pornire, are comanda de creste turatie (contact defect) , pentru a evita spupraturarea motorului dupa pornirea echipamentului ,convertizorul U1 blocheaza pornirea si afiseaza A021.

Dupa pornirea echipamentului si dupa comanda de creste  turatie (starea I) , daca ventilatia convertizorului U1 nu porneste (confirmare pornire ventilator pe intrarea DI8), atunci pe display apare  A023, fara a afecta functionarea achipamentului.

Dupa pornirea echipamentului si dupa comanda de creste  turatie (starea I) , daca ventilatia dulapului de actionare nu porneste (confirmare pornire ventilatoare pe intrarea DI4), atunci pe display apare  A024, fara a afecta functionarea echipamentului.

In caz de urgenta , echipamentele SCR, sunt oprite rapid prin desfacerea contactului X1 si X2. Oprirea de urgenta poate veni de la stopul de urgenta aflat langa pompa de noroi. Daca este activat un stop de urgenta , convertizorul U1 intra in starea 10.3.

Convertizoarele permit o diagnoza facila prin intermediul panoului OP1S (exista un istoric al avariilor cu explicatii suplimentare la fiecare avarie) dar un instrument mai puternic pentru diagnoza se face prin intermediul programului DRIVE MONITOR. Pentru fiecare obiect exista o lista de avarii si alarme aparute in ultima perioada.

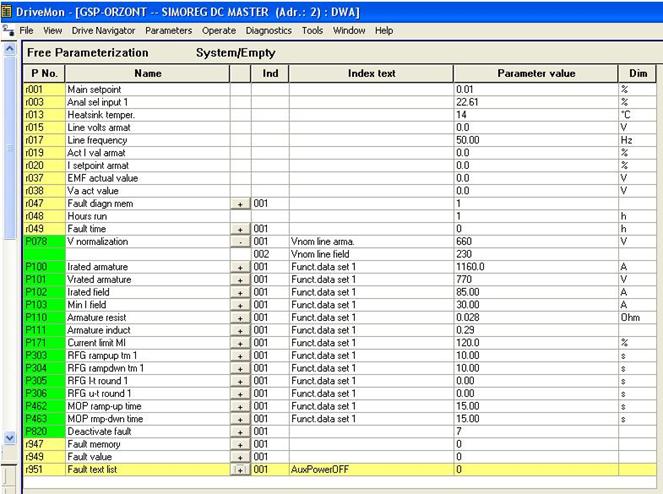

Principalii parametrii ai convertizorului sunt prezentati in exemplul de mai jos:

Lista completa de parametrii este disponibila In documentatia in limba engleza referitoare la SIMOREG DC MASTER  (Documentatie SIMOREG DC MASTER-PLC/betr_A70_e/70k11-e.pdf).

Lista completa cu avariile o gasiti in : Documentatie SIMOREG DC MASTER-PLC/betr_A70_e/70k10-e.pdf.

Orice avarie sau alarma care apare in timpul functionarii este afisata imediat pe panoul PMU si pe panoul OP1S. Alarmele nu mai sunt afisate din momentul cand cauzele  care le-au generat dispar (nu este nevoie de reset). Chiar daca o cauza care a generat o avarie dispare , avaria respectiva este afisata in continuare pana cand o resetez (apasand tasta P de pa PMU, RESET de pe OP1S  sau tasta RESET de pa touchscreen-ul  de pe usa DCC).  Alarmele nu scot din functiune echipamentul spre deosebire de avarii, care genereaza oprirea imediata a convertizoarelor.

Orice avarie ce apare la convertizorul de excitatie, U2, se transmite si la convertizorul de indus, U1 sub forma de avarie externa F021. Convertizorul U1 supravegheaza curentul de excitatie si daca valoarea acestuia este sub o valoare presetata, U1 va genera  avria F022 .

Daca comunicatia seriala intre U1 si U2 se intrerupe din diferite motive , atunci ambele convertizoare vor afisa avaria F012.  Daca comunicatia seriala intre U1 MASTER si U1 SLAVE  se intrerupe din diferite motive , atunci doar convertizorul SLAVE  va afisa avaria F013.

Pentru a evacua  caldura disipata in timpul functionarii, pe cele doua capete ale containerului au foat montate cate 3 ventilatoare de 850 m³/h. Functionarea lor este activata de un termostat montat pe culoar.

Pentru incalzirea statiei , este prevazuta o aeroterma de 15 KW ce se alimenteaza din bara de 3x 400VCA, prin intermediul unei prize trifazate montate pe culoar.

3.1 Introducere

                        Echipamentul de distributie pentru actionarile auxiliare este destinat sa asigure actionarea consumatorilor auxiliari ai instalatiei de foraj, precum si iluminatul normal al acesteia.

                        In interiorul statiei echipamentele sunt distribuite in dulapurile de pe o latura a containerului, numerotate de la  DA1 la DA4. Aparatajul este dispus pe un contrapanou in interior, iar butoanele de comanda si lampile de semnalizare sunt dispuse pe cele doua usi ale fiecarui dulap.

                        In fiecare dulap este prevazut cate un corp de iluminat prevazut cu comutator pornit/oprit.

                        Circuitele pentru alimentarea consumatorilor sunt de tip fider, starter cu pornire directa (DOL) si starter cu pornire stea/triunghi (Y/D). Circuitele de tip fider sunt cu actionare de pe usa – pentru cele de puteri mici, respectiv cu actionare din interiorul dulapului – pentru cele de puteri mari. Circuitele de tip starter pot fi actionate atat local, de pe usa dulapului, cat si de la distanta, de la un post de comanda aflat in instalatie. Toate circuitele sunt prevazute cu lampa de semnalizare a starii circuitului.

                        In fiecare dulap, la partea inferioara, catre exterior, sunt realizate nise acoperite cu usi batante, in interiorul carora se gasesc placile de borne. Acestea sunt prevazute cu bare din cupru si fise-prize industriale pentru realizarea alimentarii cu tensiune si conexiunilor cu consumatorii auxiliari.

                        Alimentarea echipamentului cu tensiunea de 3x400V+N / 50Hz este asigurata de catre un grup diesel-generator de 400kVA, conectarea realizandu-se prin placa de borne din dulapul DA4. Pentru alimentare este prevazut un intreruptor automat tetrapolar de 630A cu actionare manuala. Prezenta tensiunii pe barele de intrare este semnalizata de catre trei lampi de culoare galbena iar inchiderea intreruptorului este semnalizata de catre o lampa de coloare verde, toate montate pe usa dulapului DA4.

            Consumatorii sunt alimentati cu ajutorul unor cuple industriale tip fisa/priza care asigura o montare/demontare rapida precum si un grad de protectie ridicat – IP 67. Fiecare cupla are atasata o eticheta de identificare care contine denumirea consumatorului, un cod alfanumeric de identificare  si inca unul pentru tipul de cupla – XF pentru cuplele de forta si XC pentru cele de comanda.

3.2 Descriere tehnica

Alimentarea echipamentului cu tensiunea de 3x400V+N de grupul diesel-generator se realizeaza pe la placa de borne XA.L1, L2, L3, N din dulapul DA4. In acest dulap se afla intreruptorul general QA de 630A, prin inchiderea caruia se alimenteaza sistemul de bare generale.

Prezenta tensiunii de alimentare pe barele de intrare XA.L1, L2, L3 este semnalizata de catre lampile de culoare galbena HL1, HL2, HL3 montate pe usa dulapului DA4. Inchiderea intreruptorului general QA si alimentarea cu tensiune a barelor generale este semnalizata de catre lampa de culoare verde HA. Protectia lampilor de semnalizare si separarea circuitului acestora sunt realizate de catre separatorul cu fuzibil tripolar FA.

Cele patru bare generale din cupru, cu sectiunea de 60x10mmp, sunt montate la partea superioara a dulapurilor si traverseaza toate cele patru dulapuri DA1 – DA4. Circuitele de alimentare a consumatorilor se racordeaza la barele generale prin cabluri prevazute cu papuci.

Circuitele de tip FIDER sunt realizate cu intreruptoare automate, actionate manual. Cu exceptia catorva fidere de putere mare, la care operarea se face actionand direct asupra intreruptorului, restul fiderelor sunt prevazute cu comutatoare PORNIT / OPRIT montate pe usile dulapurilor. Toate fiderele, cele cu actionare de pe usa dulapului si cele actionate direct, sunt prevazute cu lampi de semnalizare a starii de functionare de culoare verde.

Circuitele de tip STARTER sunt prevazute cu butoane START / STOP si lampi de semnalizare a starii circuitului de culoare verde montate pe usa dulapului. Tensiunea de comanda a starterelor de 230V este obtinuta de la doua transformatoare monofazate de 0,8kVA/400V/230V notate TC1 respectiv TC2. Transformatorul TC1, montat in dulapul DA2,  deserveste circuitele din dulapurile DA1 si DA2, iar transformatorul TC2, montat in dulapul DA3, deserveste circuitele din dulapurile DA3 si DA4. Cele doua transformatoare sunt alimentate din barele generale cu ajutorul intreruptoarelor automate QT1 respectiv QT2. Fiecare circuit de tip starter este prevazut cu o siguranta automata bipolara pentru alimentarea cu tensiunea de comanda de 230V de la cele doua transformatoare.

Starterele pot fi comandate in doua moduri:

local de la butoanele montate pe usa dulapului;

de la distanta, de la un post de comanda montat in instalatie si conectat la echipament prin cupla de comanda XC;

Conectarea consumatorilor la echipament se realizeaza prin intermediul placilor de borne. Acestea sunt montate la partea inferioara a celor patru dulapuri, catre exteriorul containerului, in spatele unor usi de acces. Conectarea consumatorilor se realizeaza prin prize si fise multicontact; pentru fiecare starter  usnt prevazute cate o cupla (priza + fisa) pentru circuitul de forta notata XF (doua in cazul starterelor stea / triunghi) si o cupla de comanda notata XC.

In fiecare din cele patru dulapuri DA1-DA4 este prevazut cate un corp de iluminat, alimentate prin intermediul sigurantei automate QI din dulapul DA4; fiecare corp de iluminat are comutator pornit/oprit montat pe acesta.

Tot in dulapul DA4 se afla intreruptorul automat tripolar QH care alimenteaza priza trifazata XH pentru aeroterma din container.

Circuitele de alimentare a consumatorilor auxiliari din cele patru dulapuri sunt prezentate in tabelele de mai jos.

DULAPUL NR. 1 – DA1

                                                DULAPUL NR. 2 – DA2

            DULAPUL NR. 3 – DA3

            DULAPUL NR. 4 – DA4

3.3  Descriere functionala

Inaintea punerii in functiune se executa o inspectie vizuala a echipamentului in vederea depistarii unor eventuale legaturi slabe ori a altor probleme aparute in timpul transportului. Toate intreruptoarele trebuie sa fie deschise.

                        Se masoara cu ajutorul unui multimetru rezistenta intre fazele de alimentare si intre acestea si masa (carcasa) pentru a nu exista scurtcircuite ori puneri la masa.

                        Se conecteaza echipamentul la priza de pamant.

            Se conecteaza cablurile de alimentare de la grupul diesel-generator si consumatorii la echipament prin intermediul sistemului de prize si fise de pe placile de borne conform jurnalului de cabluri anexat. Se va respecta succesiunea fazelor pentru pastrarea sensului de rotatie al motoarelor.

            Se alimenteaza cu tensiune echipamentul si se masoara valoarea acesteia pe barele de intrare. Se inchide separatorul cu fuzibil FA di dulapul DA4. Lampile de semnalizare de culoare galbena  HL1,HL2, HL3 se vor aprinde indicand prezenta tensiunii de alimentare la barele de alimentare.

            Se inchide intreruptorul QA alimentand astfel sistemul de bare generale; lampa de semnalizare de culoare verde HA se va aprinde semnalizand ca intreruptorul general este inchis.

            Se inchid intreruptoarele automate QT1 si QT2 alimentand cele doua transformatoare de comanda TC1 respectiv TC2 si se masoara tensiunea dla bornele secundare ale acestora.

            Dupa efectuarea acestor manevre se pot actiona fiderele si starterele; pentru actionarea starterelor se inchide intreruptorul principal  si siguranta automata din circuitul de comanda ale acestora. Se da comanda de pornire fie local, de la butooanele de pe usa dulapului, fie de la distanta, de la postul de comanda situata langa utilaj.

OBSERVATIE:

- starterul nu este operational nici in modul de comanda local (de pe usa dulapului) nici de la distanta daca nu este conectata cupla de comanda aferenta acestuia; daca nu exista sau nu se utilizeaza post de comanda la distanta se conecteaza cupla de comanda in interiorul careia s-au strapat bornele L1 si L2.

4.1 Intretinere si revizii

Intretinerea are ca scop mentinerea echipamentului in stare de functionare. Operatia de intretinere curenta se executa la fiecare modul de actionare dupa pauze tehnologice de mai lunga durata, sau periodic, la date prestabilite (revizii), respectandu-se normele de protectia muncii stabilite in normative.

Intretinerea curenta consta in :

verificarea starii izolatiei cablurilor de forta si comanda

verificarea strangerii suruburilor papucilor de conexiune

verificarea starii fizice (uzura mecanica, uzura de mediul ambiant)

Revizia consta in :

executarea operatiilor de intretinere curenta

curatare cu jet de aer de joasa presiune a intregii aparaturi

verificarea contactelor aparatajului de conectare si intrerupere

inlaturarea eventualelor deteriorari sau defectiuni constatate

4.2 Depanare

Depanarea se va face numai de catre personalul de intretinere electrica, autorizat si instruit in acest scop. Pentru executarea lucrarilor de depanare se vor lua toate masurile de protectie prevazute in normative. Defectele sunt constatate prin :

1.   Indicatie optica cu lampi de semnalizare

2.   Nerealizarea corecta a operatiilor : PORNIRE, OPRIRE, TURATIE MOTOR, REVERSARE SENS,

3.   Indicatie de defect data de convertizor „FAULT Fxxx” si afisate pe panoul operator. In acest caz se va consulta manualul tehnic al convertizorului.

Nu este permisa nici o improvizatie sau modificare a schemei instalatiei decat cu acordul firmei care a realizat instalatia.



Convertizoarele permit o diagnoza facila prin intermediul OP1S (exista un istoric al avariilor cu explicatii suplimentare la fiecare avarie) dar un instrument mai puternic pentru diagnoza se face prin intermediul programului DRIVE MONITOR. Pentru fiecare obiect exista o lista de avarii si alarme aparute in ultima perioada.
