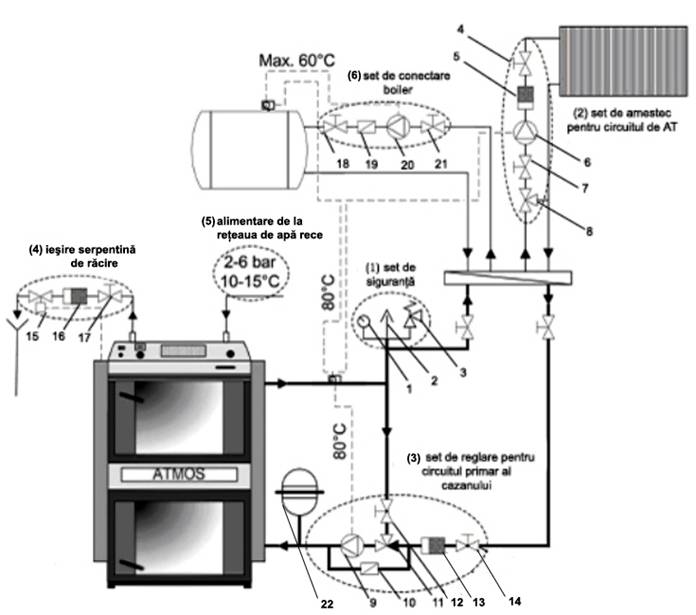

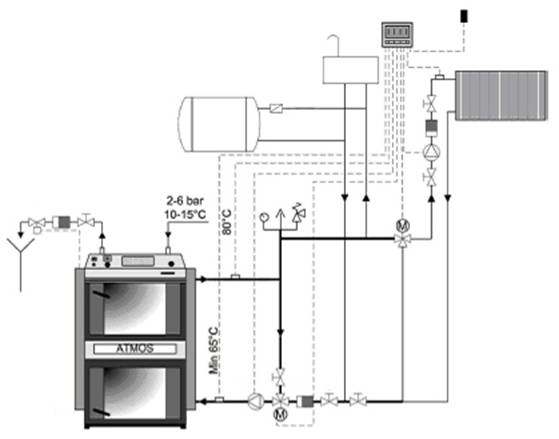

Schema de baza

(1) set de siguranta: 1. manometru 0-6 bar

2. aerisitor automat drept ½”

3. supapa de siguranta 3 bar WATTS

(2) set de amestec pentru circuitul de AT: 4. robinet de separare ARCO

5. filtru Y ARCO

6. pompa de circulatie GRUNDFOS

7. robinet de separare ARCO

8. vana de amestec cu 3 cai Termomix ACASO (optional, cu automatizare Automix)

(3) set de reglare pentru circuitul primar al cazanului:       9. pompa de recirculare GRUNDFOS

10. clapeta de retinere diferentiala ARCO

11. ventil termoregulator Termovar ACASO

12. robinet ARCO

13. filtru Y ARCO

14. robinet ARCO

(4) set iesire serpentina racire: 15. supapa termica STS20 WATTS

16. filtru Y ARCO

17. robinet ARCO

(5) alimentare de la reteaua de apa rece:    optional, se pot atasa seturile:

a) cu supapa de siguranta

b)  cu vas de expansiune

(6) set de conectare boiler: 18. robinet de separare ARCO

19. clapeta de sens ARCO

20. pompa de circulatie GRUNDFOS

21. robinet de separare ARCO

22. vas de expansiune inchis ERE

Tip cazan Accesorii	DC18S, DC22S DC20GS C20S C18S	DC18S DC22S DC20GS C20S C18S	DC25S DC25GS	DC25S DC25GS	DC32S DC30SE DC32GS C30S	DC32S DC30SE DC32GS C30S	DC40SX DC40GS	DC40SX DC40GS
Ansamblu termoventil TERMOVAR
Ventil termoregulator
Vas de expansiune inchis ERE	24L	24L	35L	35L	35L	35L	50L	50L
Supapa termica STS20
Filtru Y
Termostat pompa (de contact sau de imersie)	1 buc.	2 buc.	1 buc.	2 buc.	1 buc.	2 buc. Eseu: Mijloace pentru reducerea reactiei indusului Eseu: Arctic K 346 B+ - caracteristici tehnice - functii si performante - dotare congelator	1 buc.	2 buc.
Supapa de siguranta	2,5 bar	2,5 bar	2,5 bar	2,5 bar	2,5 bar	2,5 bar 1”	2,5 bar	2,5 bar 1”
Manometru	0-4 bar	0-4 bar	0-4 bar	0-4 bar	0-6 bar	0-6 bar	0-6 bar	0-6 bar
Aerisitor automat drept
Vana de amestec manuala cu 3 cai TERMOMIX	D Dn 25 S, 1”	D Dn 25 S, 1”	D Dn 25 S, 1”	D Dn 25 S, 1”	D Dn 32 S, 1 ¼”	D Dn 32 S, 1 ¼”	D Dn 32 S, 1 ¼”	D Dn 32 S, 1 ¼”
Pompa de circulatie Grundfos (instalatie)	UPB 25/50		UPB 25/50		UPB 25/60 sau 32/60		UPB 32/60
Pompa de recirculare Grundfos (cazan)		UPB 25/40		UPB 25/40		UPB 25/40		UPB 25/40
Clapeta de sens

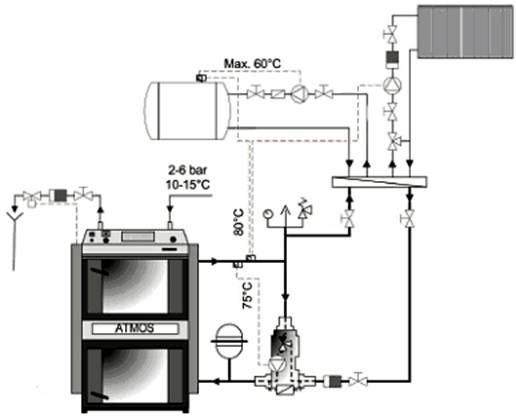

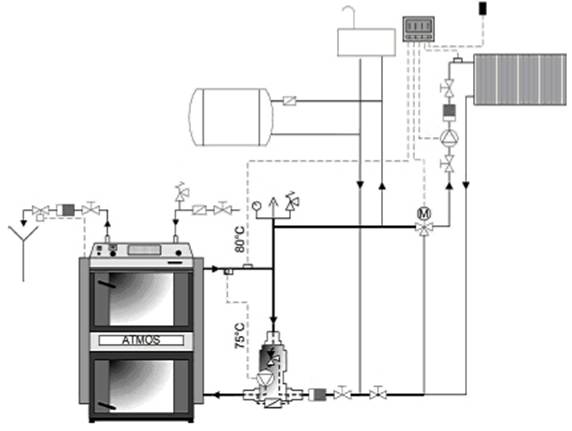

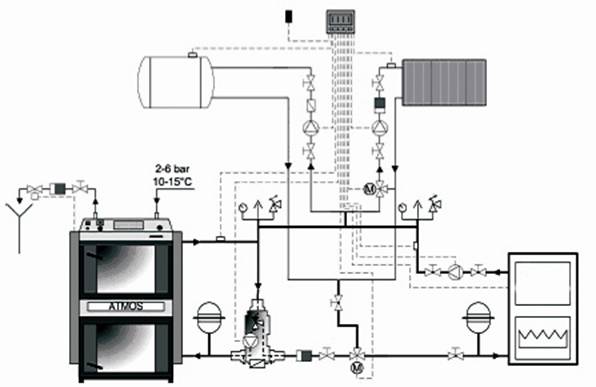

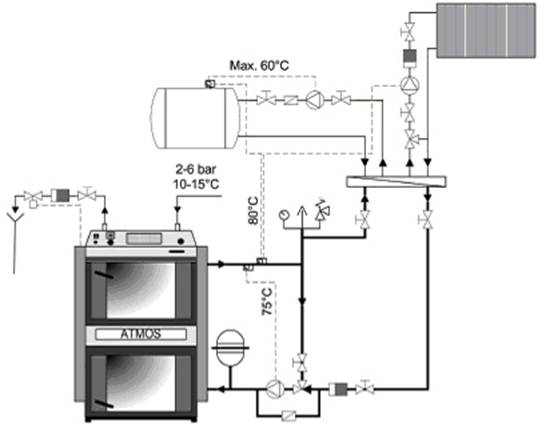

Instalatia cazanului cu ansamblu termoventil TERMOVAR, circuit de incalzire si preparare ACM, vas de expansiune inchis, instalare usoara cu 3 termoregulatoare

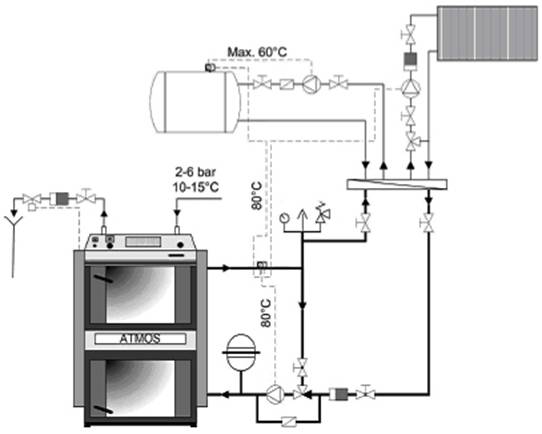

Instalatia cazanului cu ansamblu termoventil TERMOVAR, circuit de incalzire si preparare ACM, vas de expansiune inchis, instalare usoara cu 2 termoregulatoare

Instalatia cazanului cu vana de amestec termoregulatoare TERMOMIX, circuit de incalzire si preparare ACM, vas de expansiune inchis, instalare usoara cu 3 termoregulatoare

Instalatia cazanului cu vana de amestec termoregulatoare TERMOMIX, circuit de incalzire si preparare ACM, vas de expansiune inchis, instalare usoara cu 2 termoregulatoare

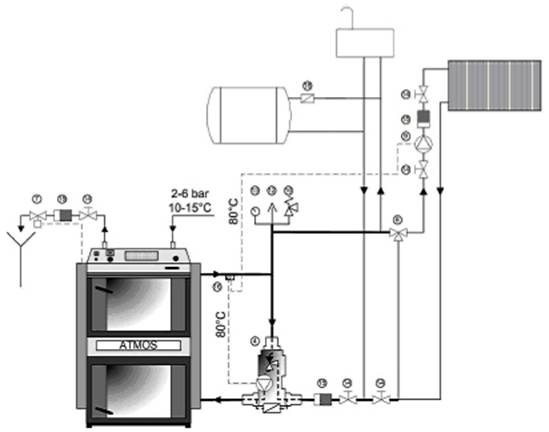

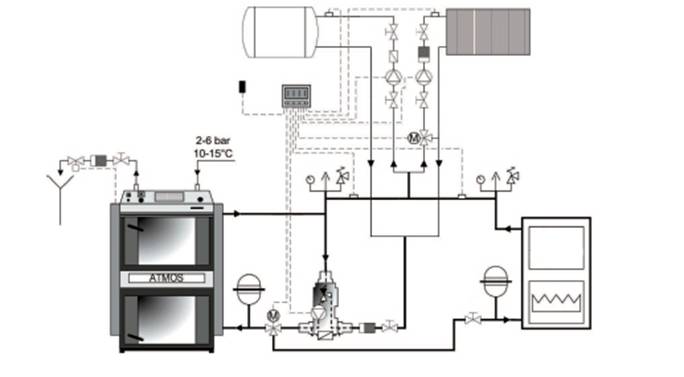

Instalatia cazanului cu vana de amestec termoregulatoare TERMOMIX, circuit de incalzire si preparare ACM, vas de expansiune deschis, reglare electronica AUTOMIX 10/ 20

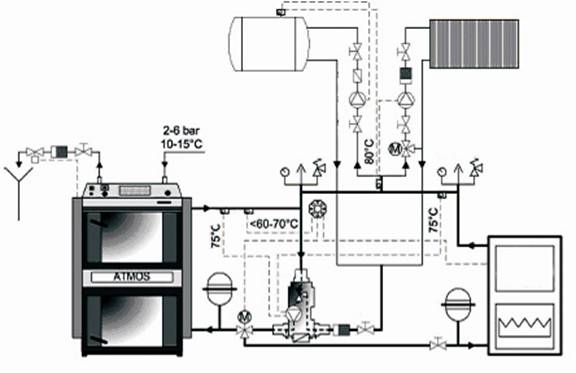

Instalatia cazanului cu ansamblu termoventil TERMOVAR, circuit de incalzire si preparare ACM, vas de expansiune deschis, reglare electronica AUTOMIX 10/ 20

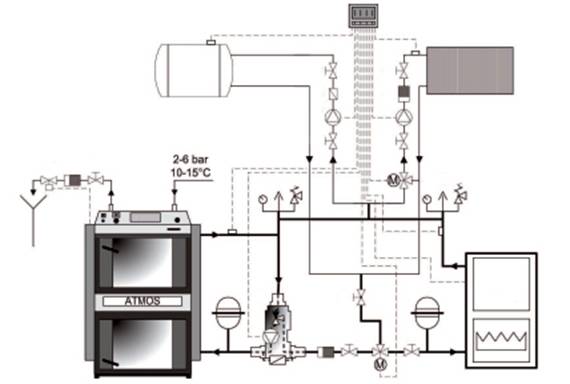

7. Instalatia cazanului cu vana cu 3 cai, circuit de incalzire si preparare ACM, vas de expansiune deschis, reglare electronica AUTOMIX 10/ 20

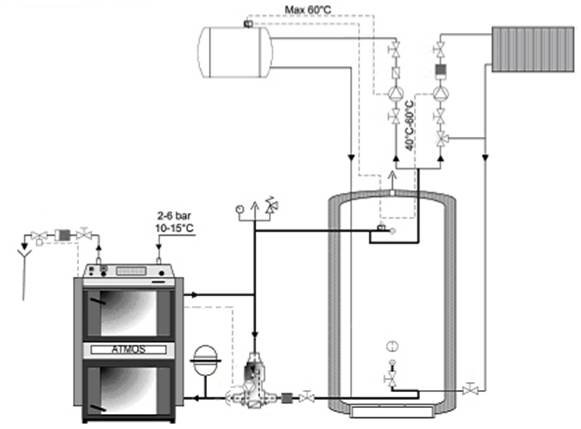

8. Instalatia cazanului cu ansamblu termoventil TERMOVAR, circuit de incalzire si preparare ACM, vas de expansiune deschis, instalare usoara cu un termoregulator

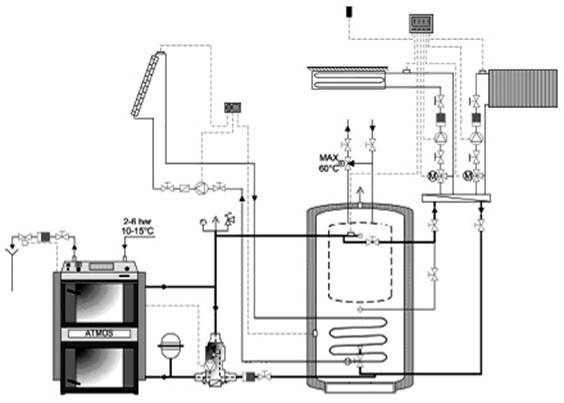

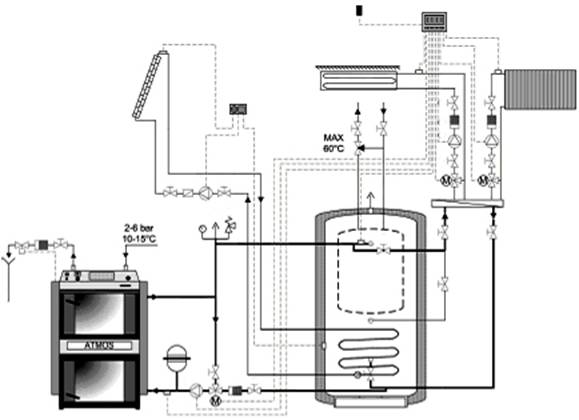

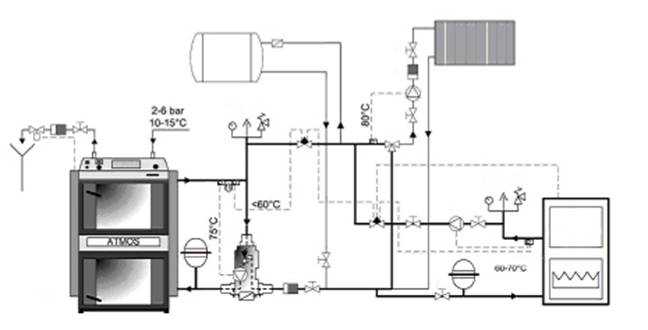

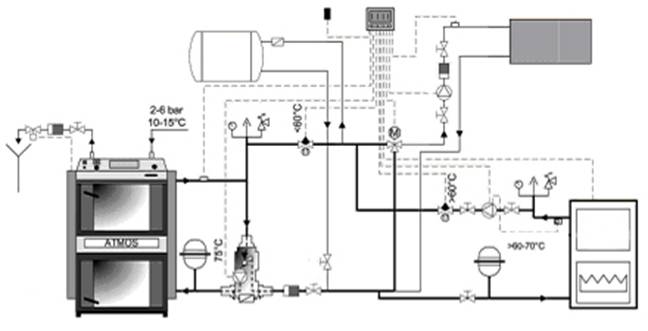

9. Instalatia cazanului cu ansamblu termoventil TERMOVAR, doua circuite de incalzire - unul cu preparare ACM cu ajutorul unui sistem solar, vas de expansiune inchis, regulator electronic

10. Instalatia cazanului cu vana de amestec termoregulatoare TERMOMIX, doua circuite de incalzire - unul cu preparare ACM cu ajutorul unui sistem solar, vas de expansiune inchis, regulator electronic

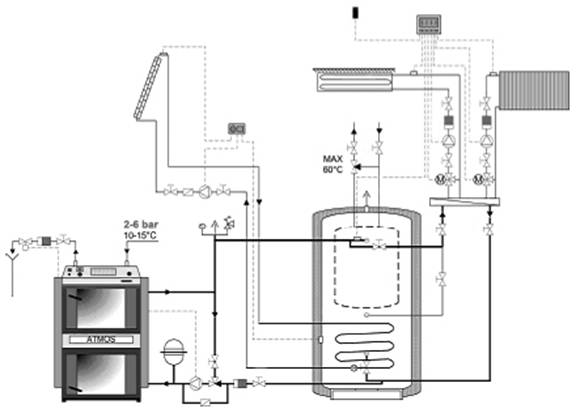

11. Instalatia cazanului cu vana cu 3 cai, doua circuite de incalzire - unul cu preparare ACM cu ajutorul unui sistem solar, vas de expansiune inchis, regulator electronic

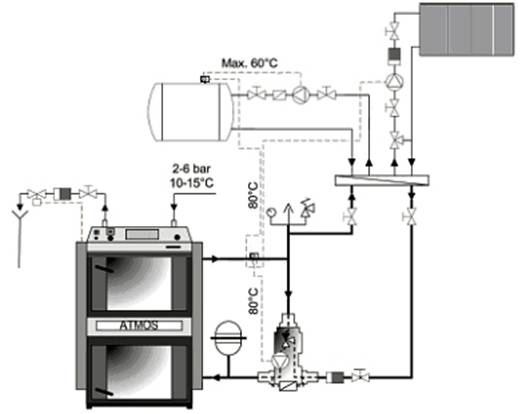

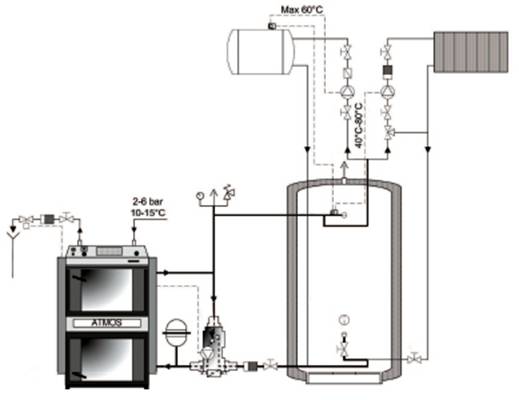

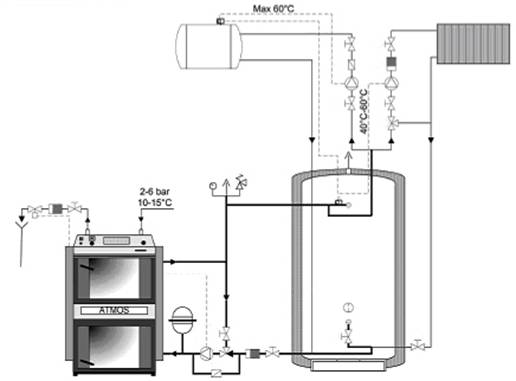

12. Instalatia cazanului cu ansamblu termoventil TERMOVAR, un circuit de incalzire pentru preparare ACM in boiler, vas de acumulare, vas de expansiune inchis, instalare usoara cu 2 termoregulatoare

13. Instalatia cazanului cu vana de amestec termoregulatoare TERMOMIX, un circuit de incalzire pentru preparare ACM in boiler, vas de acumulare, vas de expansiune inchis, instalare usoara cu 2 termoregulatoare

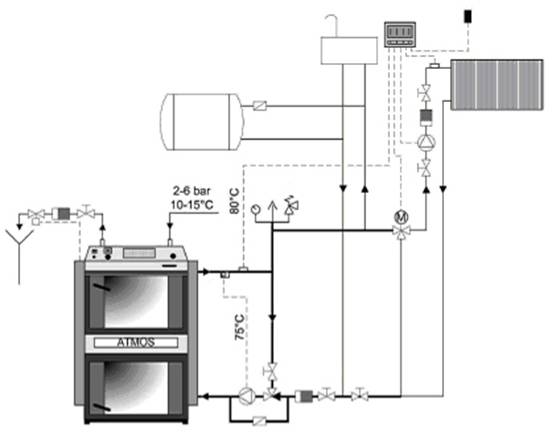

14. Instalatia cazanului cu vana cu 3 cai, un circuit de incalzire pentru preparare ACM in boiler, vas de acumulare, vas de expansiune inchis, instalare cu regulator electronic

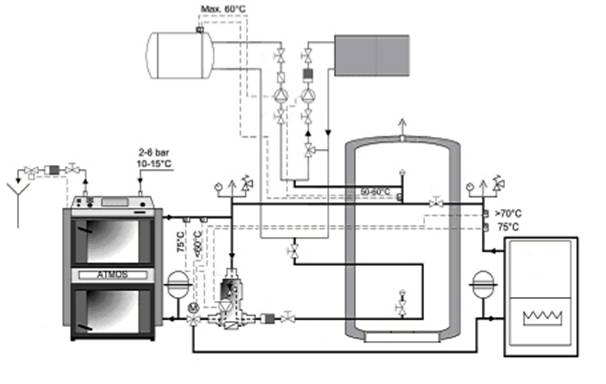

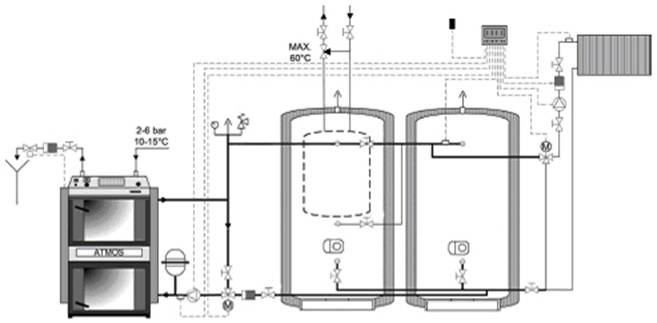

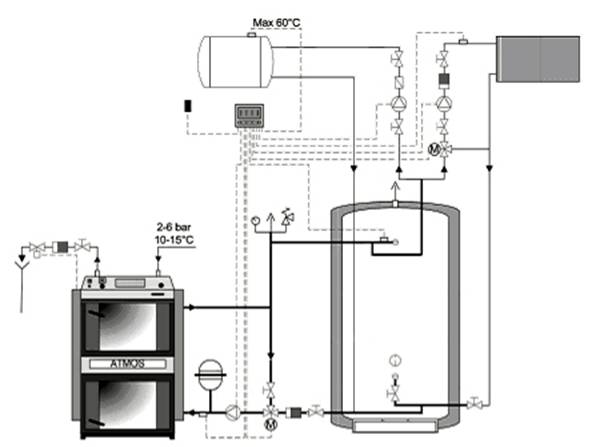

15. Instalatia cazanului cu ansamblu termoventil TERMOVAR, un circuit de incalzire si unul de preparare ACM in boiler, 2 rezervoare de acumulare, vas de expansiune inchis, instalare cu regulator electronic

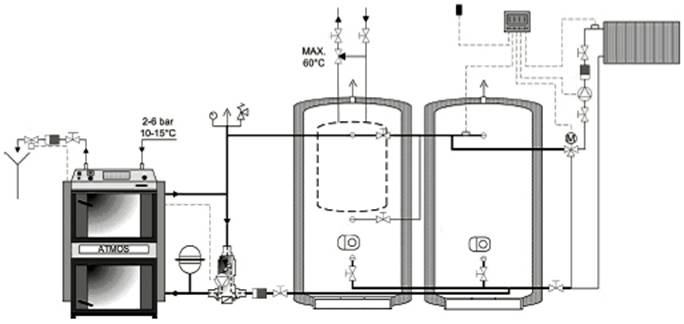

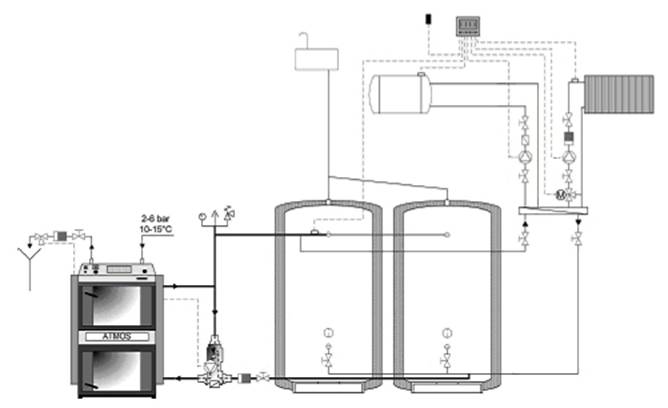

16. Instalatia cazanului cu vana cu 3 cai, preparare ACM in boiler, un circuit de incalzire, 2 rezervoare de acumulare, vas de expansiune inchis, instalare cu regulator electronic

17. Instalatia cazanului cu ansamblu termoventil TERMOVAR, un circuit de incalzire si unul de preparare ACM in boiler, 2 rezervoare de acumulare, vas de expansiune deschis, instalare cu regulator electronic

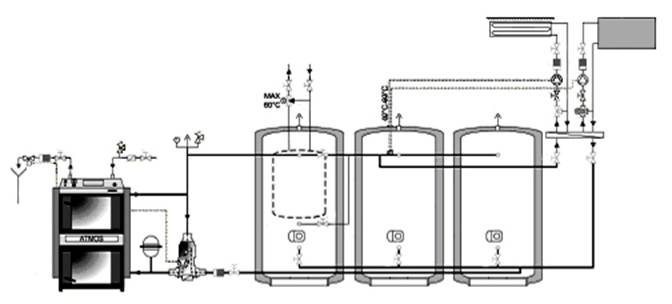

18. Instalatia cazanului cu ansamblu termoventil TERMOVAR, 2 circuite de incalzire, 3 rezervoare de acumulare, vas de expansiune inchis, instalare cu termoregulator

19. Instalatia cazanului cu ansamblu termoventil TERMOVAR, 2 circuite de incalzire, 3 rezervoare de acumulare, vas de expansiune inchis, instalare cu regulator electronic

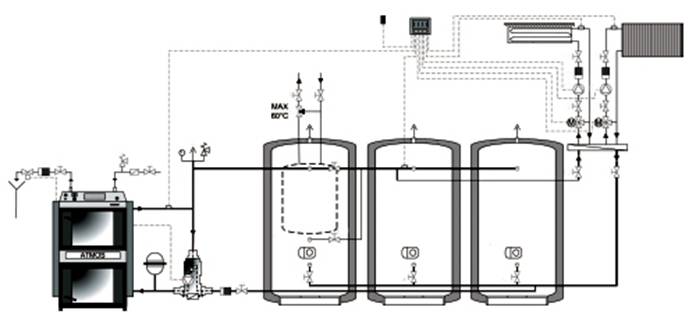

20. Instalatia cazanului cu ansamblu termoventil TERMOVAR, 3 circuite de incalzire – unul pentru preparare ACM in boiler, un rezervor de acumulare, vas de expansiune inchis, instalare cu regulator electronic

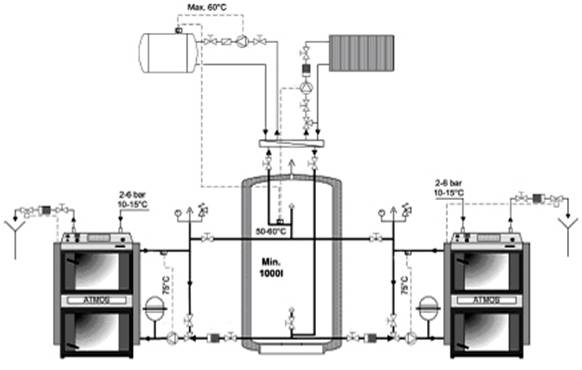

21. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu regulator electronic, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

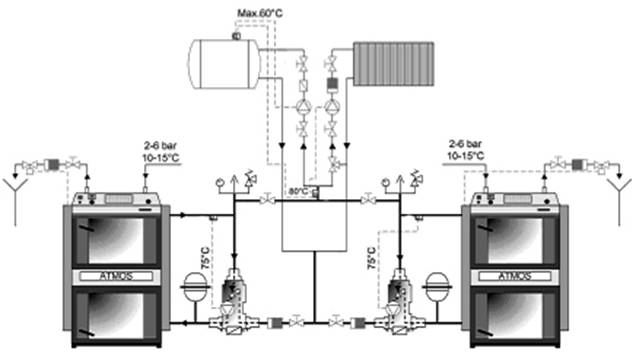

22. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

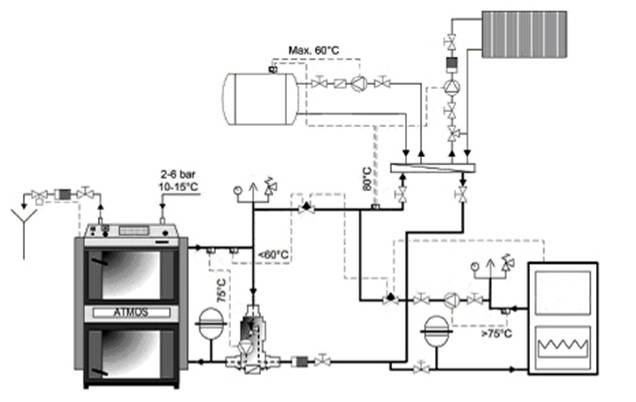

23. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR pentru pastrarea pe retur a temperaturii apei la valoarea de 65^oC in ambele cazane, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu regulator electronic, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

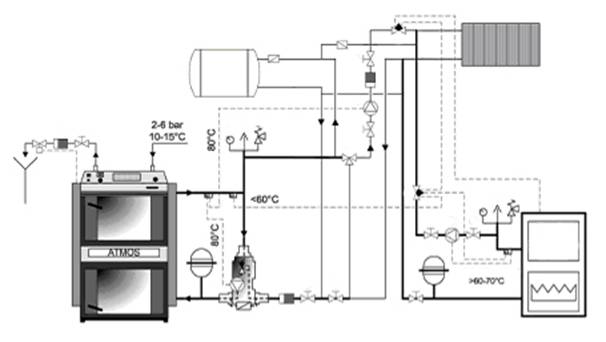

24. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR pentru pastrarea pe retur a temperaturii apei la valoarea de 65^oC in ambele cazane, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

25. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR , 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu regulator electronic, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

26. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR pentru pastrarea pe retur a temperaturii apei la valoarea de 65^oC in ambele cazane, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu regulator electronic, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

27. Instalatie cu 2 cazane, cu vane cu 3 cai, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

28. Instalatie cu 2 cazane, cu vane de amestec termoregulatoare TERMOMIX, 2 circuite de incalzire – unul pentru preparare ACM, vase de expansiune inchise, instalare cu termoregulatoare, posibilitatea incalzirii simultane cu ambele cazane

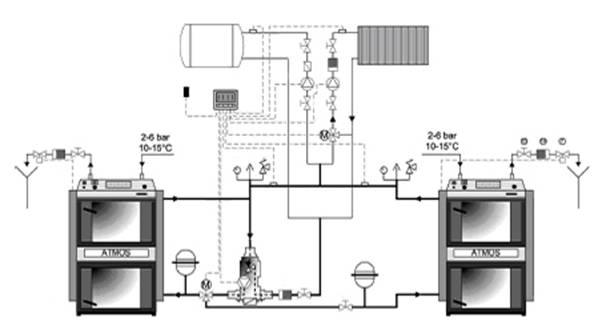

29. Instalatie cu 2 cazane, cu 2 ansamble termoventil TERMOVAR, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu termoregulatoare

30. Instalatie cu 2 cazane, unul cu ansamblu termoventil TERMOVAR, incalzire si preparare ACM, vas de expansiune inchis, instalare cu regulator electronic, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai (zonare)

31. Instalatie cu 2 cazane, unul cu ansamblu termoventil TERMOVAR, incalzire si preparare ACM, vas de expansiune inchis, instalare cu termoregulator, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai (zonare)

32. Instalatie cu 2 cazane, unul cu ansamblu termoventil TERMOVAR, preparare ACM in boiler, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai (zonare)

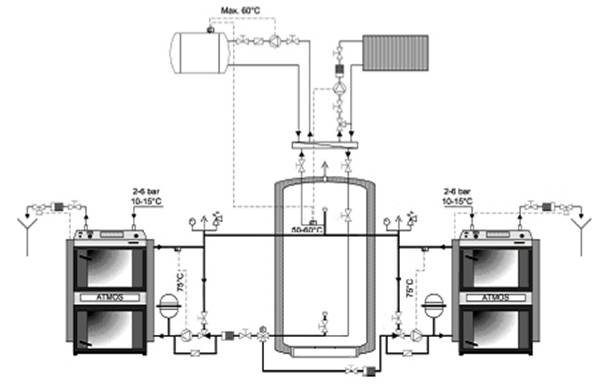

33. Instalatie cu 2 cazane, cu ansamblu termoventil TERMOVAR pentru pastrarea pe retur a temperaturii apei la valoarea de 65^oC in ambele cazane, rezervor de acumulare, 2 circuite de incalzire – unul pentru preparare ACM, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai

34. Instalatie cu 2 cazane, unul cu ansamblu termoventil TERMOVAR, preparare ACM in boiler, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 2 cazane printr-o vana cu 3 cai (zonare)

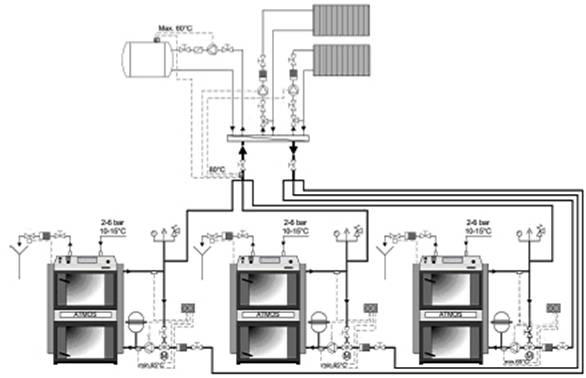

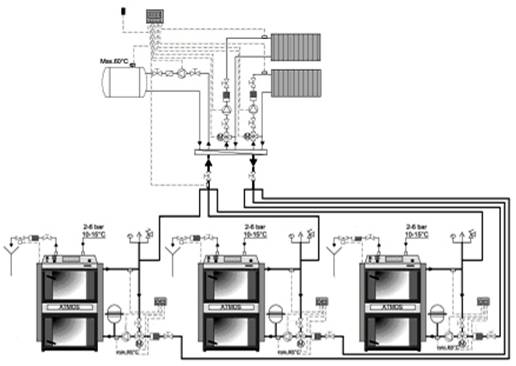

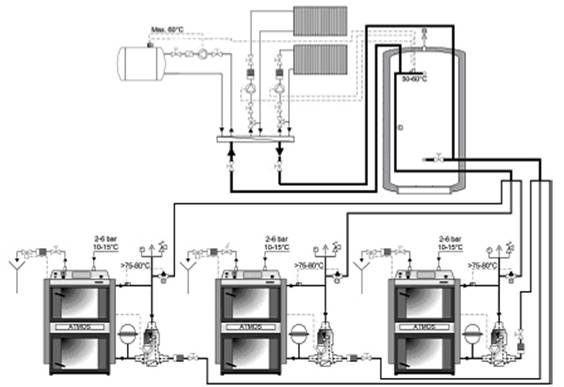

35. Instalatie cu 3 cazane, fiecare cu ansamblu termoventil TERMOVAR, 3 circuite de incalzire – unul pentru preparare ACM in boiler, rezervor de acumulare, vas de expansiune inchis, instalare cu termoregulatoare, stabilirea prioritatii intre cele 3 cazane printr-o vana cu 3 cai (zonare)

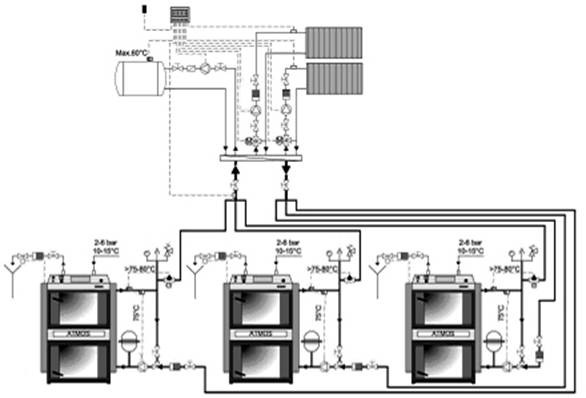

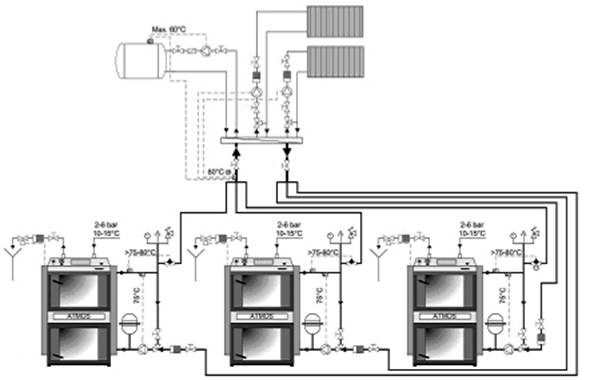

36. Instalatie cu 3 cazane, fiecare cu ansamblu termoventil TERMOVAR, 3 circuite de incalzire – unul pentru preparare ACM in boiler, vase de expansiune inchise, instalare cu termoregulatoare, stabilirea prioritatii intre cele 3 cazane printr-o vana cu 3 cai (zonare)

37. Instalatie cu 3 cazane, fiecare cu vana cu 3 cai, 3 circuite de incalzire – unul pentru preparare ACM in boiler, vase de expansiune inchise, instalare cu termoregulatoare

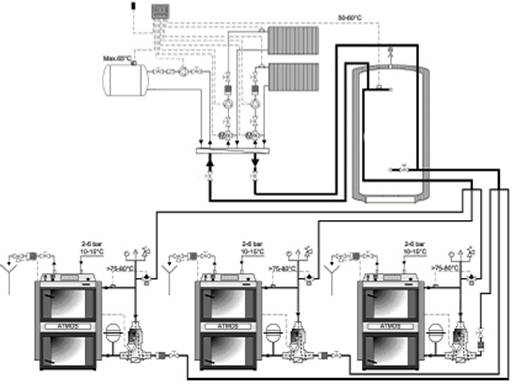

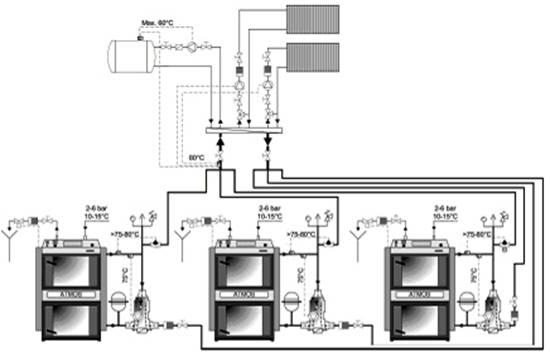

38. Instalatie cu 3 cazane, fiecare cu vana de amestec termoregulatoare TERMOMIX, 3 circuite de incalzire – unul pentru preparare ACM in boiler, vase de expansiune inchise, instalare cu regulator electronic, stabilirea prioritatii intre cele 3 cazane printr-o vana cu 3 cai (zonare)

39. Instalatie cu 3 cazane, fiecare cu ansamblu termoventil TERMOVAR, 3 circuite de incalzire – unul pentru preparare ACM in boiler, rezervor de acumulare, vase de expansiune inchise, instalare cu regulator electronic, stabilirea prioritatii intre cele 3 cazane printr-o vana cu 3 cai (zonare)

40. Instalatie cu 3 cazane, fiecare cu vana cu 3 cai, 3 circuite de incalzire – unul pentru preparare ACM in boiler, vase de expansiune inchise, instalare cu regulator electronic

41. Instalatie cu 3 cazane, fiecare cu vana de amestec termoregulatoare TERMOMIX, 3 circuite de incalzire – unul pentru preparare ACM in boiler, vase de expansiune inchise, instalare cu termoregulatoare, stabilirea prioritatii intre cele 3 cazane printr-o vana cu 3 cai (zonare)
