Home - qdidactic.com
Didactica si proiecte didacticeBani si dezvoltarea cariereiStiinta  si proiecte tehniceIstorie si biografiiSanatate si medicinaDezvoltare personala
referate didacticaScoala trebuie adaptata la copii ... nu copiii la scoala





Biologie Botanica Chimie Didactica Fizica Geografie
Gradinita Literatura Matematica


Fizica


Qdidactic » didactica & scoala » fizica
Deformarea plastica prin alunecare a agregatelor policristaline



Deformarea plastica prin alunecare a agregatelor policristaline

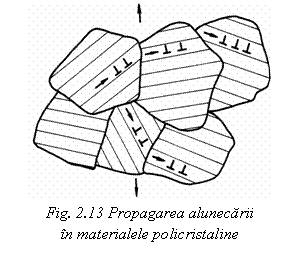

Constituie un proces mult mai complex decat cel prezentat pentru monocristale deoarece alunecarea este influentata de limitele dintre graunti care constituie obstacole in calea dislocatiilor. Trebuie aratat totodata ca, deoarece intr-un agregat policristalin grauntii au orientari diferite, deformarea plastica nu incepe simultan in intreg agregatul ci in grauntii care au sistemele de alunecare cel mai favorabil orientate in raport cu unghiul de 45 fata de directia de solicitare. Propagarea alunecarii de la un graunte deformat la cei vecini nu se realizeaza prin trecerea dislocatiilor de la un graunte la altul deoarece limitele de graunti si orientarea diferita a grauntilor se opun acestei treceri. Pe masura insa ce dislocatiile se aglomereaza la limita de graunte, deplasarea acestora necesita tensiuni tot mai mari si se creeaza o stare de tensiune care excita sursele de dislocatii din grauntele vecin, determinand alunecari si in acest graunte, odata cu atingerea tensiunii tangentiale critice de alunecare, (fig. 13).

Rezulta deci ca deformarea agregatului policristalin necesita eforturi mai mari iar deformarile obtinute sunt mai mici decat pentru monocristal. Alunecarile intr-un agregat policristalin vor fi cu atat mai anevoioase cu cat limitele dintre graunti sunt mai numeroase, cu cat fiecare graunte este inconjurat de un numar mai mare de graunti, deci cu cat grauntele metalic este mai fin.



Marimea grauntelui are un efect puternic asupra unui mare numar de proprietati mecanice: duritatea, limita de curgere, rezistenta la rupere, rezistenta la oboseala, rezilienta etc., cresc odata cu cresterea finetei grauntelui.

Astfel, pentru cele mai multe metale, intre limita de curgere si dimensiunea grauntelui s-a stabilit relatia:

Rp = Ry + Ky ∙ 1 / (11)

unde: Ry - limita de curgere a monocristalului; Ky - coeficient care reprezinta o masura a cantitatii de dislocatii aglomerate la limite; D - diametrul grauntelui.

Rezulta deci ca limita de curgere variaza liniar cu 1 / .

Limita de curgere depinde in mai mare masura de dimensiunea grauntilor decat rezistenta la rupere deoarece limitele dintre graunti constituie principalele obstacole ce se opun alunecarii in primele faze ale deformarii, pentru fazele urmatoare rezistenta depinzand mai mult de interactiunile dintre dislocatii (ecruisare).




Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright
