Constructia parasutei aripa - tehnica de parasutism



Constructia parasutei aripa - tehnica de parasutism


CUNOASTEREA TEHNICII DE PARASUTISM




1. CONSTRUCTIA PARASUTEI ARIPA
































Parasuta

Definitie: parasuta este un aparat orientabil destinat sa intarzie caderea unui corp spre pamant.


1.1. PARTI COMPONENTE:


1.1.1. Voalura

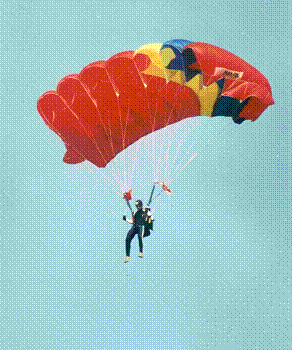

Parasuta aripa - este o parasuta cu forma dreptunghiulara de configuratie celulara, cu camere de retentie, care, umplute cu aer, creaza o aripa semirigida, presurizata, cu o suprafata superioara (extrados) si una inferioara (intrados). Sectiunea este a profilului de aripa;





1.1.2. Suspantele

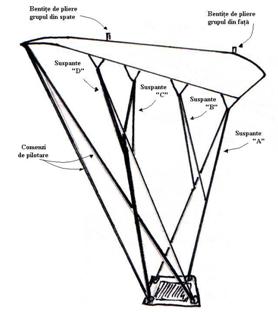

Sunt fixate de-a lungul traveelor intarite cu banda de rezistenta pe intrados si fac legatura intre voalura si chingile port-suspante. Sunt impartite in patru grupe: A-B-C-D si comenzile de pilotare, cu diferente dimensionale.

Sistemul de pilotare este format din doua suspante ramificate in partea superioara, iar in partea inferioara se termina cu manere de pilotare textile, fixate pe chingile port-suspante stanga-dreapta, prin intermediul inelelor de ghidare.





1.1.3. Chingile port suspante

Fac legatura intre suspante si sistemul de echipare. Legatura suspantelor cu chingile port-suspante se face prin intermediul conectorilor (Maillon - Rapide).

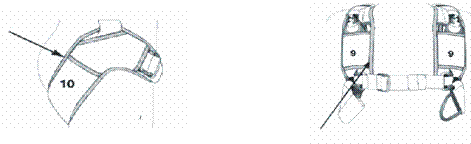

1.1.4. Sistemul de suspensie / hamul

Este constituit din chingi de picior incorporate si o constructie "infasurata" a sistemului de suspensie. Acest tip de constructie de ham are jonctiuni a caror rezistenta la sarcina nu este limitata la rezistenta cusaturilor. In sistemul de suspensie jonctiunile sunt mai rezistente decat chinga insasi.


chinga picior








chingi piept

1.1.5. Capota (containerul)

Are rolul de a prelua si mentine voalurile parasutelor principala si de rezerva in stadiu pliat. Este impartita in doua compartimente: cel de sus este pentru voalura parasutei de rezerva iar cel de jos pentru voalura parasutei principala.











1.1.6. Sistemul de largare

Largarea reprezinta procedeul prin care, in cazul aparitiei unui incident, parasutistul poate abandona voalura principala eliminand riscul incurcarii cu voalura de rezerva in momentul deschiderii acesteia. Odata voalura principala

largata, singurele lucruri care raman pe sistemul de suspensie sunt doua inele netede care nu pot impiedica o rezerva in desfasurare.

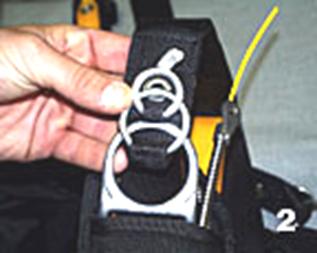

Parti componente ale sistemului de largare:

- 2 x 3 inele

- 2 x 1 tuburi de protectie pentru cablurile comenzii de largare

- 2 x 1 ocheti textili

- comanda de largare cu doua cabluri speciale, cu acoperire galbena impregnata cu teflon,

si manerul de comanda prevazuta cu banda Velcro pentru prinderea pe chinga dreapta.


ATENTIE:         Este interzisa montarea sistemului de largare de catre !














1.1.7. Slider-ul

Are rolul de a asigura temporizarea deschiderii parasutei. Culiseaza intre voalura si chingile port - suspante

Directia de zbor


A+B fata st. A+B fata dr.




C+D fata st. C+D fata dr.

+ comenzi pilotare + comenzi pilotare


1.1.8. Husa / Sacul de pliaj

Husa are rolul de a mentine in stare pliata voalura si suspantele parasutei principale. Este realizata din tesatura para-pack si nu contine inchideri cu sistem velcro care sa uzeze. Are doi ocheti de inchidere si poate fi fixata cu ocheti elastici sau cu inele tubulare.

In husa se aseaza voalura pliata in forma de "S", iar suspantele se pliaza pe exterior, cu ajutorul elasticelor, pana la partea superioara a chingilor port-suspante.


1.1.9. Parasuta extractoare are rolul de a initia procesul de deschidere al parasutei.

CU ARC este confectionata dintr-un material dens in partea superioara si un material rar tip plasa in partea inferioara, iar in interior un arc elicoidal. Partea inferioara a parasutei extractoare cu arc se termina cu un ochet pe care este prins cordul de legatura cu conectorul de la husa. Se foloseste la salturile cu deschidere automata si comandata.

TOP este o parasuta extractoare folosita la salturile cu deschidere comandata de catre parasutistii de la categoria antrenament si performanta, si este amplasata pe chinga de picior (ROL) sau pe partea inferioara a containerului (BOC).


1.1.10. Sisteme de deschidere

Comanda automata

Este un cablu textil de culoare portocalie care are la unul din capete carabina de acrosare pe cablul central al avionului, iar la celalalt capat cablul metalic teflonat de inchidere a parasutei si o husa de protectie. Are rol de a mentine capota inchisa si asigura deschiderea automata a parasutei principale.

Comanda manuala

Este compusa din cablu metalic, protejat cu o acoperire speciala impregnata cu teflon, de culoare galbena si un maner tubular din PVC, cu siguranta velcro. Se foloseste la deschiderea comandata a parasutei principale.

Comanda AFF

Este un maner textil prevazut cu banda velcro. Se foloseste la deschiderea parasutei  de catre instructor, in salturile asistate (AFF).

Sistemul R.S.L. (Reserve Static Line system) consta dintr-o legatura (cord) intre una din chingile port-suspante fata ale parasutei principale si comanda de deschidere a parasutei de rezerva. Este proiectat sa foloseasca forta mecanica obtinuta la largarea voalurii principale pentru tragerea acului comenzii parasutei de rezerva.

R.S.L. este un mod simplu si eficient de asigurare a parasutistului ca parasuta de rezerva va fi deschisa imediat dupa largarea parasutei principale (cu conditia ca actiunea sa fie initiata la o altitudine suficienta).

RSL este de asemenea proiectat sa nu interfereze in nici un fel cu actionarea  manuala a parasutei de rezerva.

Dispozitivul consta dintr-o carabina rapida care in mod normal este atasata de un mic  inel pe marginea exterioara a chingii port suspante. Detasarea carabinei rapide se realizeaza prin tragerea rapida a benzii rosii atasate la inelul de largare.


1.1.11. Sacul de transport

Are forma dreptunghiulara, este confectionat din material sintetic si are rolul de a proteja parasuta pe timpul transportului si depozitarii in magazie.


1.1.12. Livretul parasutei

Este actul de identitate al parasutei si cuprinde toate datele importante ale acesteia: data fabricatiei, lucrari curente, receptii, pliaje, salturi, etc.

Fara acest document parasuta nu poate fi utilizata, fiind obligatorie consemnarea tuturor operatiunilor efectuate la parasuta.
