Arcuri din cauciuc

ARCURI DIN CAUCIUC

Arcurile din cauciuc se utilizeaza datorita unor caracteristici particulare speciale,determinate de proprietatile cauciucului.Aceste caracteristici sunt:capacitate mare de amortizare,capacitate mare de deformare,constructie si tehnologie simple,functioanre sigura si silentioasa,pret redus.

Capacitatea mare de amortizare a arcurilor din cauciuc se datoreaza frecarilor interne prin care se preia aproximativ 40% din lucrul mecanic al fortei exterioare.Aceasta poate duce la fenomenul nedorit de incalzire a arcului,ceea ce impune prevederea unor masuri suplimentare pentru evacuarea caldurii.

Arcurile din cauciuc se utilizeaza,in special,pentru amortizarea socurilor si vibratiilor,la suspensia vehiculelor sau instalatiilor,la compensarea erorilor din unele lanturi cinematice si la modificarea turatiei critice a unor sisteme mecanice.

Arcurile pot fi realizate sub forma de blocuri sau prevazute cu cavitati.

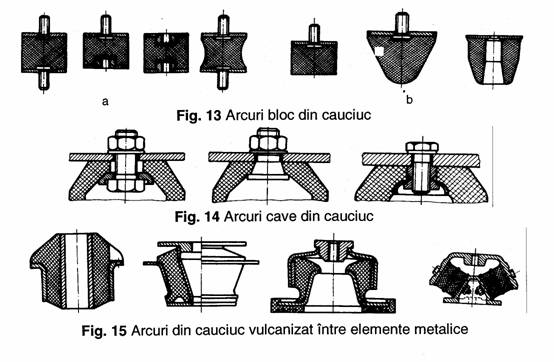

Arcurile bloc,prezentate in fig.13,sunt realizate prin vulcanizarea cauciucului pe elemente metalice si pot fi folosite pentru preluarea de sarcini verticale si orizontale (solutiile constructive din fig.13,a) sau numai pentru preluarea de sarcini verticale (solutiile constructive din fig.13,b).

Arcurile cu cavitati sunt prevazute cu sisteme de centrare in structuri rigide (fig.14),in care sa impiedice deformatia transversala asimetrica a arcului.

Alte forme de arcuri,realizate prin vulcanizare pe elemente metalice,sunt prezentate in fig.15.
