Materiale Feromagnetice



Materiale Feromagnetice


Materiale Feromagnetice



- Scopul lucrarii


Scopul acestei lucrari de laborator este determinarea dependentei permeabilitatii complexe relative magnetice a materialelor feromagnetice in functie de frecventa.



2.- Teoria lucrarii

A.     Caracterizarea materialelor feromagnetice la semnal mic

Pentru a caracteriza un material feromagnetic la semn mic (B < 1 mT) se utilizeaza 2 bobine cu aceeasi geometrie a bobinajului (preferabil toroidala pentru a neglija cu buna aproximatie campul de dispersie), una avand ca miez materialul feromagnetic de studiat, iar cealalta un miez nemagnetic de aceleasi dimensiuni.




In Figura 1 sunt prezentate schitele celor 2 bobine.

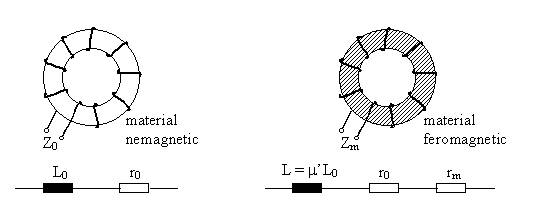

Figura 1. Cele doua bobine cu miez nemagnetic, respectiv

feromagnetic si schemele lor echivalente

Scriind impedantele celor doua bobine rezulta:

Z0 = r0 + jwL0;

Zm = r0 + jwL = r0 + m L = r0 + wL0 + jwL0 = r + jwL0                                (3)

rm





unde:

r0 este rezistenta de pierderi prin efect Joule, proximitate, dielectrici, etc. in conductorul de bobinaj;

r – rezistenta serie echivalenta a bobinei cu miez r = r0 + rm = r0 + wL0, rm fiind rezistenta de pierderi datorata prezentei miezului magnetic;

L si L0 - inductanta cu si fara miez a bobinei;

m - permeabilitatea (initiala) complexa a miezului;

- frecventa de masura.

Factorul de calitate al materialului Qm este:

(4)

unde Q0 si Qb sunt factorii de calitate ai bobinelor fara miez, respectiv cu miez:

(5)

Daca se masoara la o frecventa data marimile Lo, L, r0 si r permeabilitatea complexa a miezului poate fi calculata utilizand relatia:

(6)

Pentru caracterizarea miezurilor avand geometrii diverse se utilizeaza “torul de substitutie” (imaginar) care este “confectionat” dintr-un material cu permeabilitatea efectiva μe, avand lungimea le si aria Ae. Din conditia ca torul de substitutie, cu acelasi numar de spire ca si infasurarea pe miezul considerat, sa conduca la aceiasi parametri magnetici rezulta dimensiunile si permeabilitatea efectiva, astfel:


unde , li si Ai sunt parametrii permeabilitate magnetica, lungime si arie transversala a portiunii omogene “i” a miezului considerat.

Inductanta infasurarii cu N spire pe miezul dat se poate estima pe baza parametrilor torului de substitutie:


(8)





3.- Date Experimetale


Principiul de masurare a fost prezentat in sectiunea A. Schema utilizata este prezentata in figura 2:

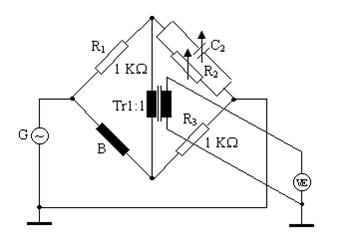

Figura 2. Puntea Maxwell-Wien pentru determinarea dependentei de frecventa a permeabilitatii magnetice relative complexe.

Unde:

B este bobina ( cu sau fara miez ) a carei inductanta L si rezistenta de pierderi de tip serie r trebuie masurate;

G - generator sinusoidal ( amplitudinea acestuia se fixeaza la U = 3 V );

VE - voltmetru electronic ( instrument de nul );

R2 si C2 sunt o rezistenta si un condensator reglabile ( cutii decadice de rezistoare, respectiv de condensatoare );

R1 = R3 = 1 KW sunt rezistente fixe;

Tr1:1 este un transformator de separare galvanica intre masa generatorului G si a voltmetrului electronic VE.


Valorile L si r pot fi calculate din conditia de acord a puntii Maxwell-Wien, rezultand:


Permeabilitatea complexa a miezului poate fi calculata utilizand relatia:



In tabelul 1 se trec masuratorile efectuate asupra bobinelor cu miez toroidal (cu intrefier, respectiv fara intrefier) iar in tabelul 2 se trec masuratorile efectuate asupra bobinei fara miez toroidal.


Tabelul 1.


f [KHz]












Masuratori

Bobina fara intrefier

C21 [mF]











R21 [kW











Bobina cu intrefier

C22 [mF]











R22 [kW











Calcule

Bobina fara intrefier

L1 [mH]













r1 [kW











m











m











Bobina cu intrefier

L2 [mH]











r2 [kW











mef











m “ef













Tabelul 2.

Bobina fara miez L0

f [Hz]



Valorile medii

L0 [mH]




r0 [kW





Pe baza tabelului 1 se vor reprezenta grafic dependentele m'(f), m''(f) si Qm(f), respectiv m'ef(f), m''ef(f) si Qmef(f), unde Qm = m m'' si Qmef(f) = m ef m''ef
