Metode de indreptare, scule si dispozitive utilizate la indreptare



Metode de indreptare, scule si dispozitive utilizate la indreptare


Generalitati

Definitie: Indreptarea este operatia tehnologica de inlaturare a

deformatiilor permanente ale semifabricatelor prin actiunea unor

forte exterioare.

Prin indreptare se asigura semifabricatelor starea plana sau rectiliniitatea suprafetelor.

Deformatiile permanente apar din urmatoarele cauze:

- transportul necorespunzator al pieselor si semifabricatelor;

- depozitare necorespunzatoare;

- manevrare gresita;

- tratament termic de calire aplicat gresit.

Semifabricatele supuse operatiei de indreptare pot fi urmatoarele:

- table;

- tevi;

- bare,sarme;




- profiluri.

Aplicarea operatiei de indreptare este influentata de urmatorii factori:

- natura materialului;

- dimensiunile semifabricatelor;

- temperatura.


Metode de indreptare

* dupa natura efortului dezvoltat:

- indreptare manuala;

- indreptare mecanica.

* dupa temperatura:

- indreptare la rece;

- indreptare la cald.

* dupa tipul loviturilor aplicate:

- cu lovituri dese si usoare;

- cu lovituri rare si puternice;

- prin provocarea momentului de incovoiere.

Indreptarea manuala se aplica semifabricatelor cu plasticitate buna,de grosimi mici si mijlocii.

Indreptarea mecanica se aplica pentru semifabricate de grosimi mai mari care necesita forte de deformare mai mari.

In cazul semifabricatelor de dimensiuni mari si cu plasticitate redusa se recomanda indreptarea la cald. In acest mod,capacitatea de deformare plastica creste ,iar fortele necesare deformarii se reduc(de 10 ori).Incalzirea semifabricatelor se face in domeniul forjabilitatii metalelor.Indreptarea la temperaturi inferioare determina aparitia fisurilor.

In cazul unor temperaturi la limita maxima pot sa apara modificari de structura.


Indreptarea cu lovituri dese si usoare se aplica pieselor calite si a semifabricatelor din aliaje moi.

Indreptarea cu lovituri rare si puternice se aplica semifabricatelor cu plasticitate mai redusa si de grosimi mai mari.

Indreptarea prin provocarea momentului de incovoiere se aplica atunci cand se cauta sa se evite prezenta deformatiilor la strivire.


Scule si dispozitive utilizate la indreptare.

Sculele si dispozitivele utilizate la indreptare sunt:


Placa de indreptat

Se confectioneaza din fonta,suprafata de lucru este plana,


Placa de indreptat



Nicovale


Nicovale

Se confectioneaza din otel carbon de calitate.Se utilizeaza pentru indreptarea

profilurilor.


Ciocanele

Se executa in diverse marimi si greutati (250 g,500 g,1000 g).Ciocanele din otel carbon de calitate se trateaza termic (recoacere de normalizare).Coada se confectioneaza din lemn de carpen sau fag fiert.Ciocanele utilizate la indreptarea tablelor subtiri si aliajelor neferoase se confectioneaza din cupru,alama,plumb sau lemn.






Presele manuale

Sunt dispozitive simple utilizate la indreptarea barelor si a profilurilor.

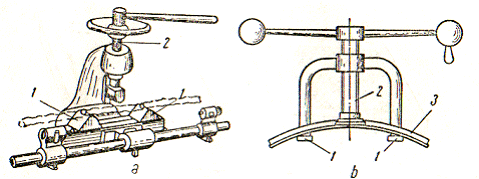

Prese manuale


Tehnologia indreptarii manuale.


Indreptarea tablelor.

Tabla cu deformare la centru se aseaza cu deformatiile in sus pe placa de indreptat.

Se localizeaza deformatiile si se aplica lovituri de la margine catre centru,lovituri rare si puternice si apoi,dese si usoare.Tabla cu deformatii marginale se indreapta in acelasi mod,dar loviturile sunt dirijate de la centru catre margini.Loviturile de ciocan se aplica perpendicular pe suprafata.Tablele foarte subtiri se indreapta prin tragerea unei placi metalice pe suprafata lor.

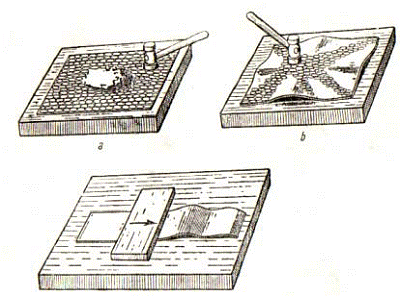

Indreptarea tablelor

Indreptarea pieselor calite.

Se aplica lovituri dese si usoare pentru a evita aparitia unor fisuri.

Indreptarea are la baza evitarea aparitiei unor deformatii la strivire.

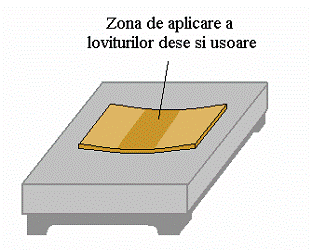

Indreptarea pieselor calite

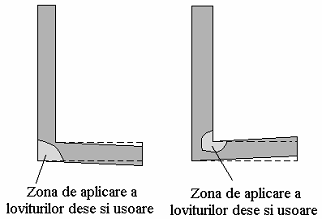

Indreptarea unui coltar


Controlul operatiei de indreptare.

Controlul operatiei de indreptare consta in urmatoarele:

- verificarea aspectului suprafetei semifabricatului;

- controlul planitatii;

- controlul rectilinitatii.

Prin verificarea aspectului se cauta identificarea urmelor de strivire,a crapaturilor.

Controlul planitatii si al rectilinitatii se face prin metoda fantei de lumina,utilizand rigle, placi de control sau sabloane.


Indreptarea mecanica

Utilajele folosite la indreptarea mecanica sunt:

* Masina de indreptat cu cilindri;

* Presa mecanica;

* Masina de indreptat si calibrat bare.

Masina de indreptat cu cilindri (de planat) prezinta doua randuri de cilindri asezati in zig-zag.In timp ce se deplaseaza,materialul este supus incovoierii succesive in sensuri diferite,realizandu-se deformarea plastica necesara indreptarii.

Se folosesc masini de indreptat cu 7 cilindri,trei cilindri inferiori si patru cilindri superiori.Cresterea numarului de cilindri determina o precizie sporita a operatiei de indreptare.Utilajul se utilizeaza pentru indreptarea tablelor.

Masina de indreptat si calibrat bare prezinta un tambur care se roteste,in care se monteaza trei perechi de role hiperbolice.Semifabricatul trece printre perechile de role care sunt asezate inclinat una in raport cu cealalta pereche.Deplasarea semifabricatului se face datorita miscarii de rotatie a rolelor de antrenare.
